随着科学技术的发展，光学测量分辨率有了极大提高，同时计算机软件也有了较强的分析处理能力，越来越丰富的三维形貌表征技术涌现出来，应用场景非常广泛。无论是金属还是高分子，半导体PCB还是晶圆等各种材料的精密机械加工、摩擦磨损以及在役腐蚀研究等等，这都是三维表面形貌表征技术的主要应用领域。
检测中心联合Sensofar公司将举办为期一周的三维形貌仪的应用测试展示服务。欢迎各位同事、同学准备好需要测试的样品，前往腐创院检测中心试测。
本次展示的三维形貌仪，采用非接触式光学轮廓测量方法，专利融合四合一技术：共聚焦、白光干涉、相位差干涉、AI多焦面叠加技术，具有超高的表面粗糙度分辨率
时间：9月11日(周一)至9月15日(周五)
9:00 ‒ 18:00
地点：黄埔实验室B2栋302室
联系人：谭老师 (18646546419)

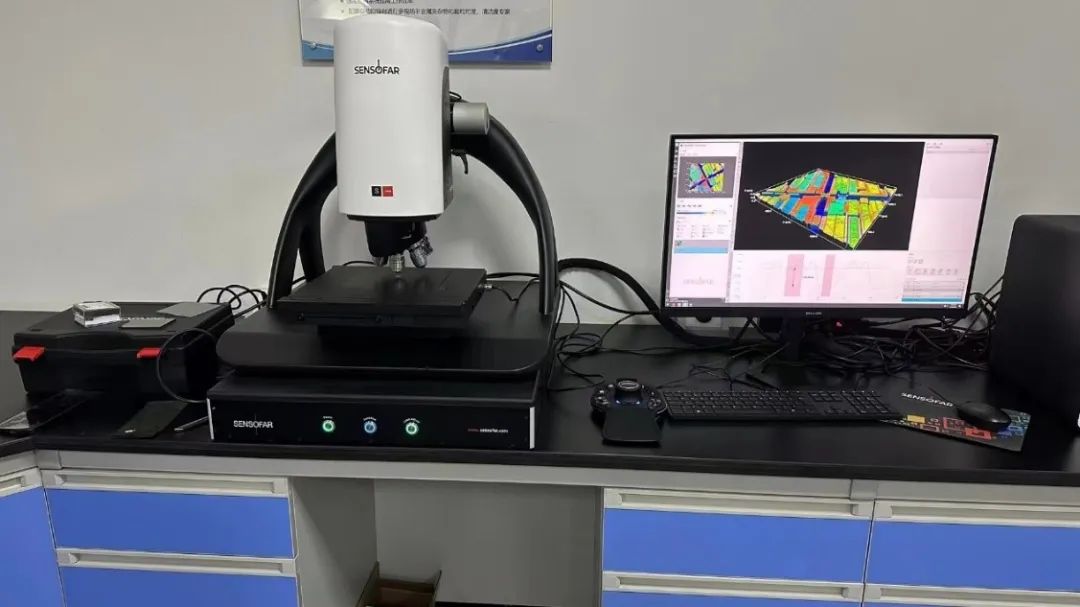

图1. 白光干涉共聚焦

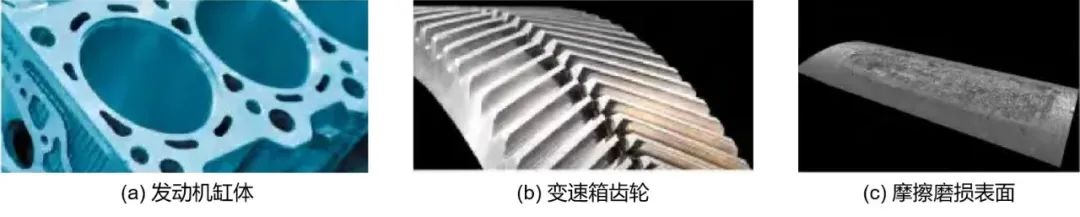

图2. Sensofar白光干涉共聚焦的典型应用

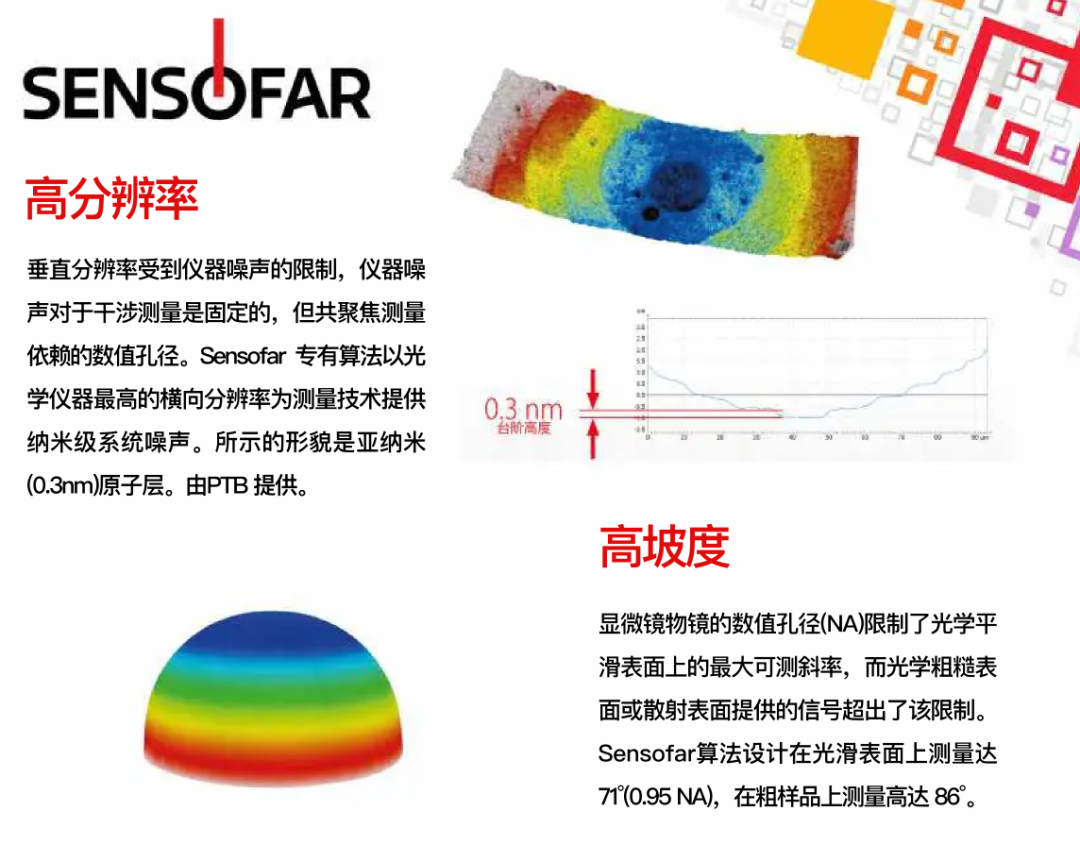

图3. Sensofar白光干涉共聚焦的表面形貌测量特点
附展示设备介绍：
(1) 设备名称：白光干涉共聚焦
(2) 设备型号：SNEOX
(3) 设备参数：精细垂直扫描分辨率0.5 nm
显示分辨率0.001 nm
(4) 应用领域：先进制造业
航空航天与汽车行业
考古学与古生物学
消费类电子产品
国防与安全
医疗产品
光学器材
精密加工
