电气设计 | 学电气,懂接地:TN-C-S系统正确的接线方式!

日期：2023-09-10 11:36:22 来源：网络整理作者：本站编辑评论：0

TN-C系统为电源端（发电机或变压器供电侧）中性点接地，同时采用三相四线制供电，用户端电气设备的金属外壳接零系统，又叫三相四线制保护接零系统。

TN-C-S系统PE线引自电源，在电源处接地。系统中有一部分中性导体(工作零线)和保护导体(金属外壳)的功能是结合在一根导体上，另一部中性导体和保护导体则是分开的，即所谓的部分保护接零，部分三相五线制系统。那么，问题来了，TN-C-S系统的PEN线在建筑物内分开为PE线和N线时，应该先接中性线母排，还是先接PE母排呢？

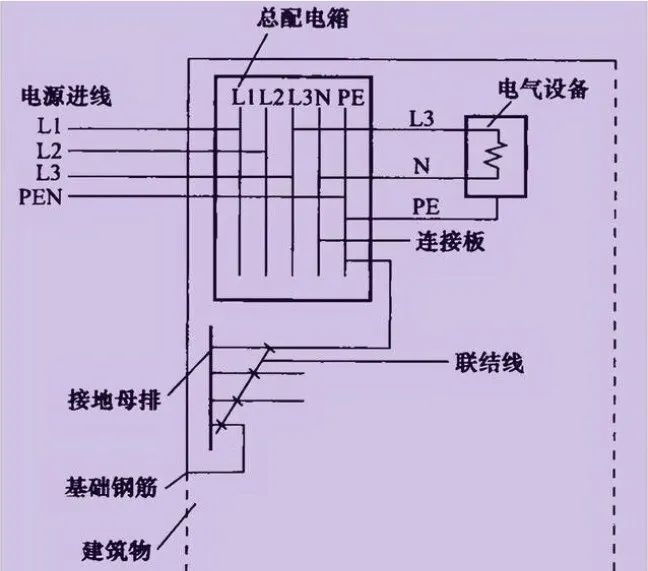

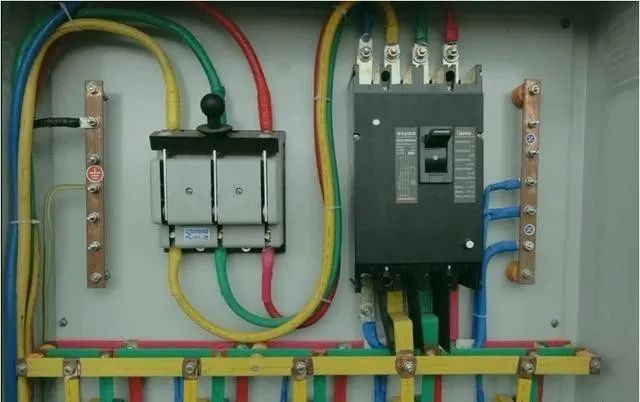

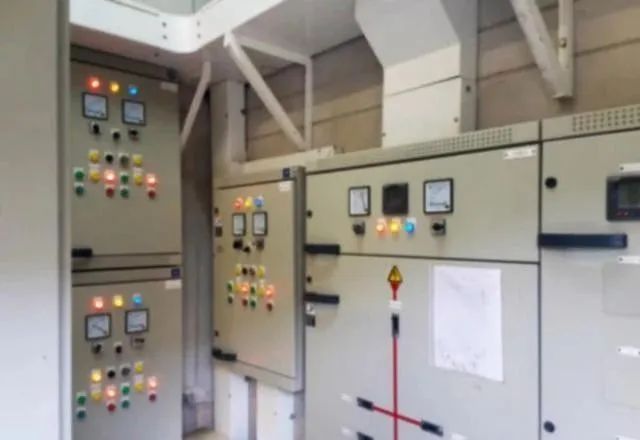

★ TN-C-S系统中，配电干线在进入建筑物后是要直接接至总配电箱的，总配电箱内的母线有L1、L2、L3、N和PE排，其中N和PE排往往设置在配电箱底部，便于进出线接线。

★ 如果PE排至N排的连接线出现搭接松动，中性线不通，设备不会正常工作，这种故障可及时被发现并修复好，不至于发生电气安全事故。

★ 如PEN线先接中性线母排，再遇到上面的情况时，电气系统都将不具备保护接地功能了，但这时对设备而言仍处于正常工作状态。这种情况存在极大的安全隐患，因为电气设备无保护性接地，后期可能会造成电击安全事故。
