电气自动化作为电气信息领域的新兴学科，与人们的日常生活活动以及工业生产有着密切联系。在生产工作时，通过运用电气自动化设计可以有效的提高工作效率，节省运作成本，有效的发挥劳动力的作用。
为了更加形象、直观地学习并应用电气自动控制系统，本文整理了28个电气自动控制电路图的实例，以供参考。

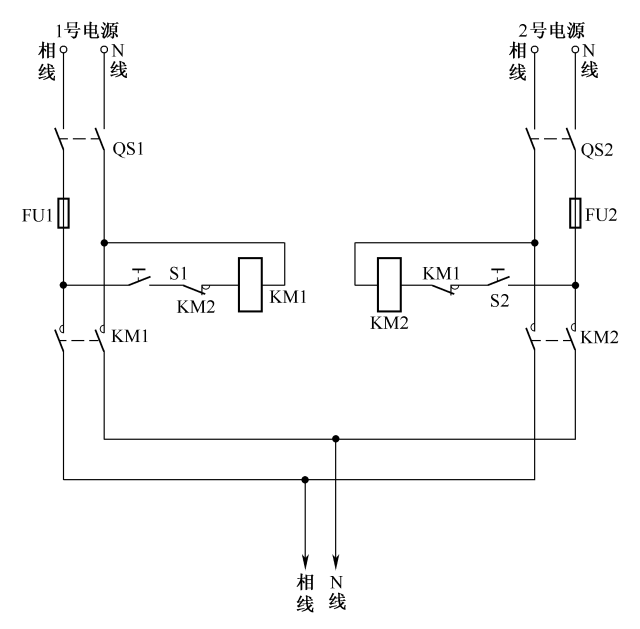

单相照明双路互备自投供电电路

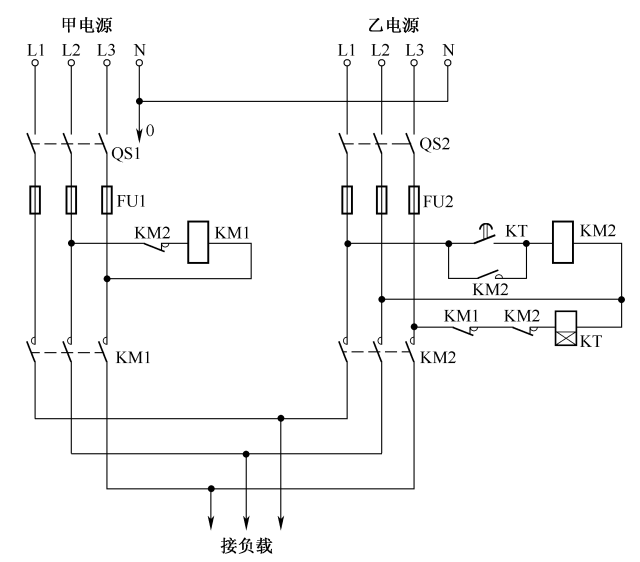

双路三相电源自投电路
茶炉水加热自动控制电路
简单的温度控制器电路
简易晶闸管温度自动控制电路

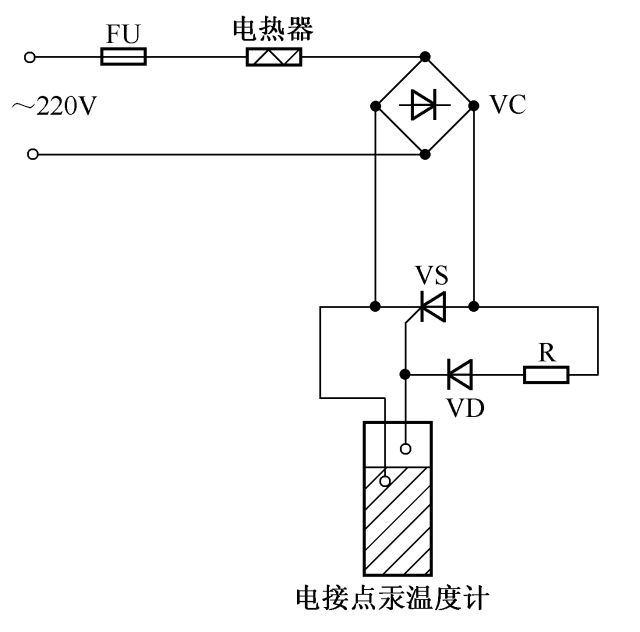

用双向晶闸管控制温度电路

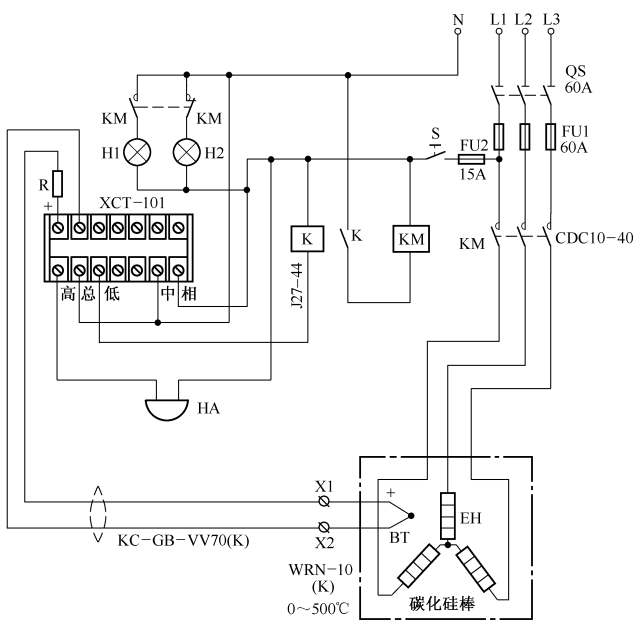

XCT-101动圈式温度调节仪控温电路

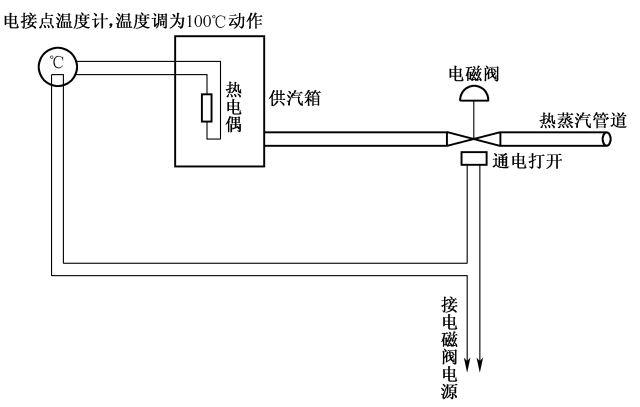

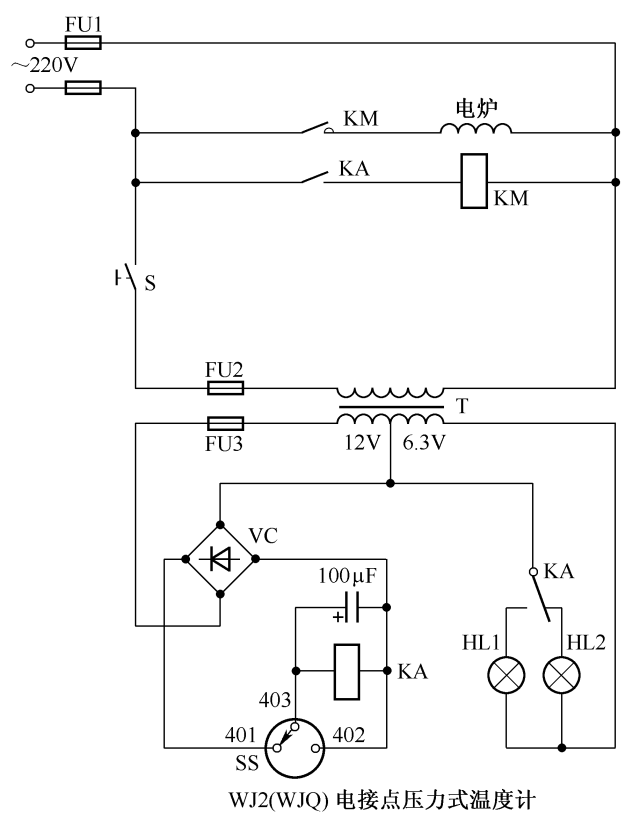

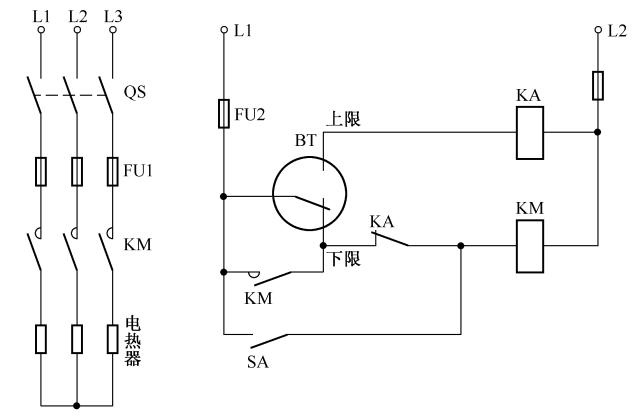

电接点压力式温度表控温电路

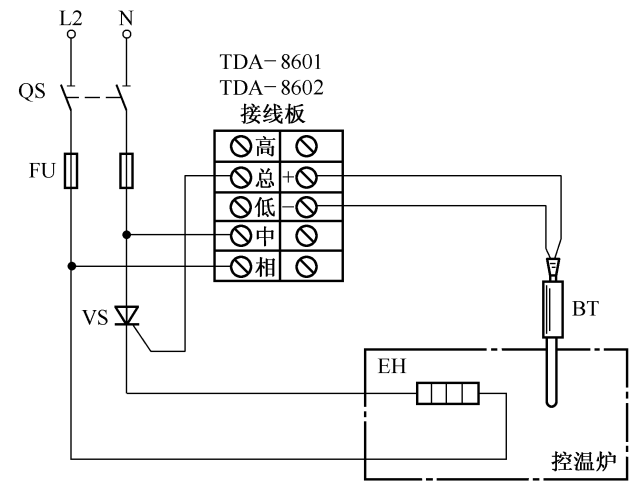

TDA-8601型温度指示调节仪控温电路

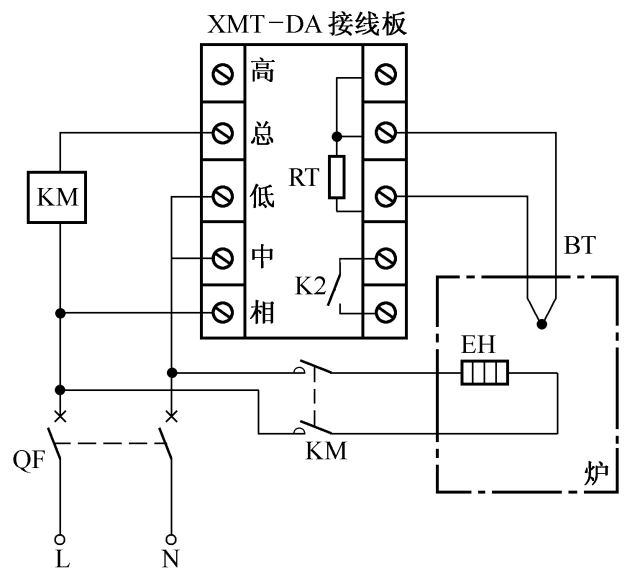

XMT-DA数字显示调节仪控温电路

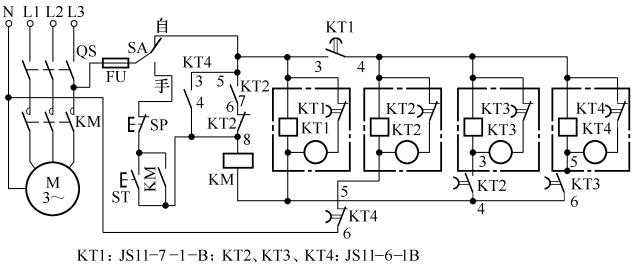

△/Y变换的炉温控制电路

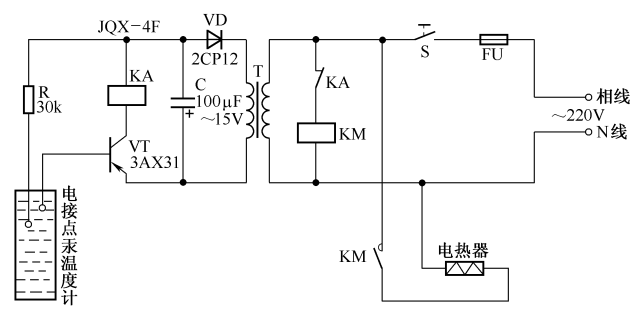

简易温度控制电路

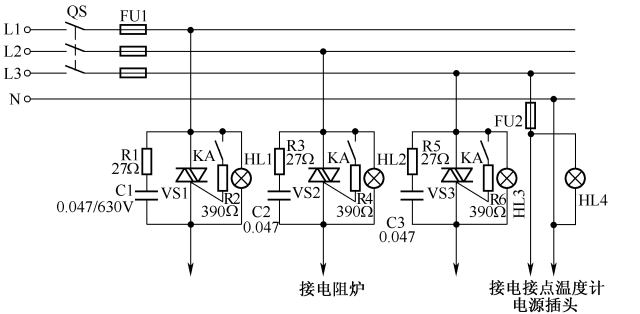

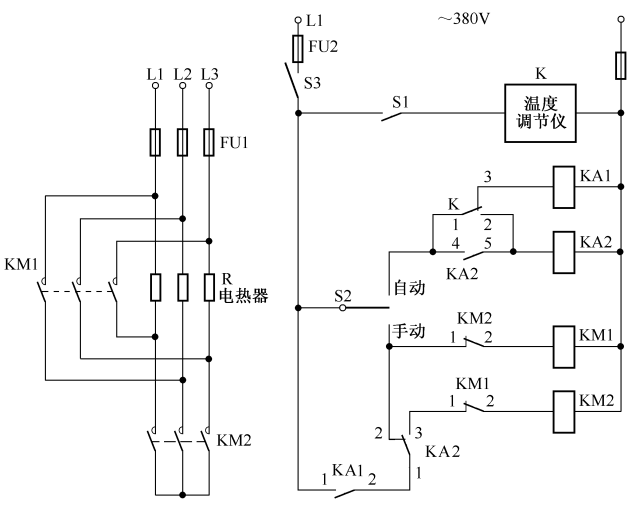

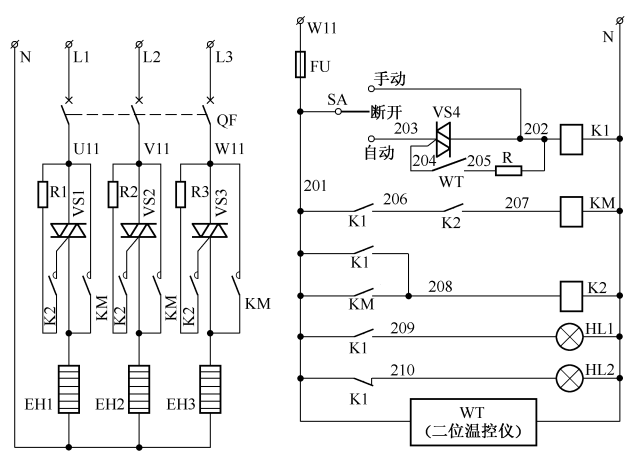

双功能三相电阻加热炉控制电路

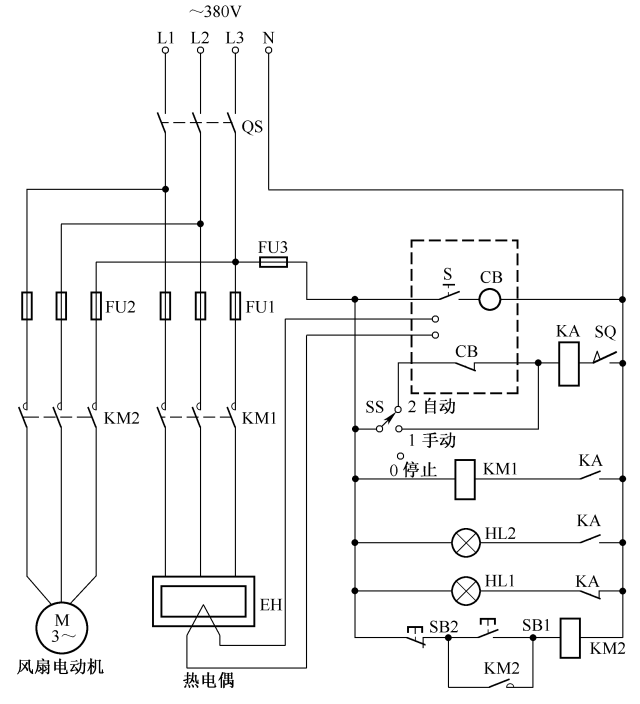

自动气体循环炉控温电路
喷水池自动喷水控制电路

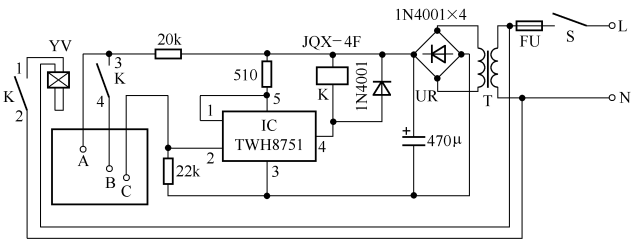

自动节水电路

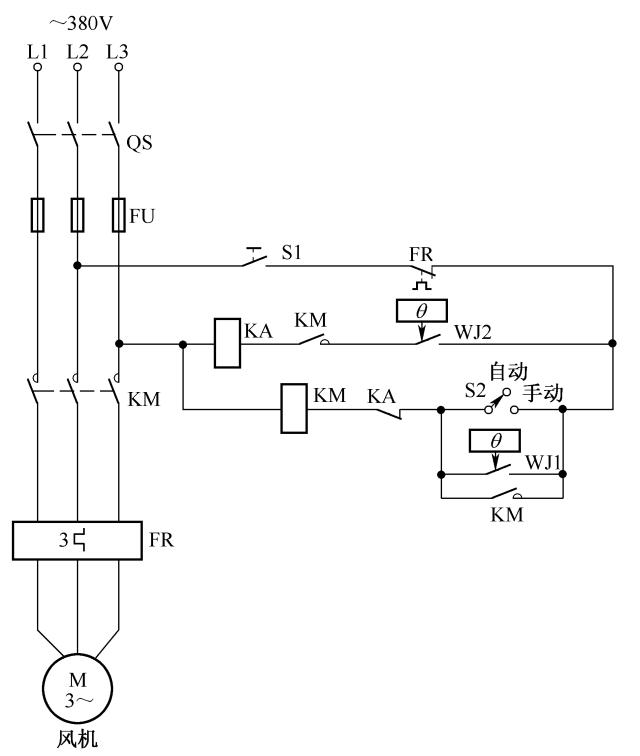

电力变压器自动风冷电路

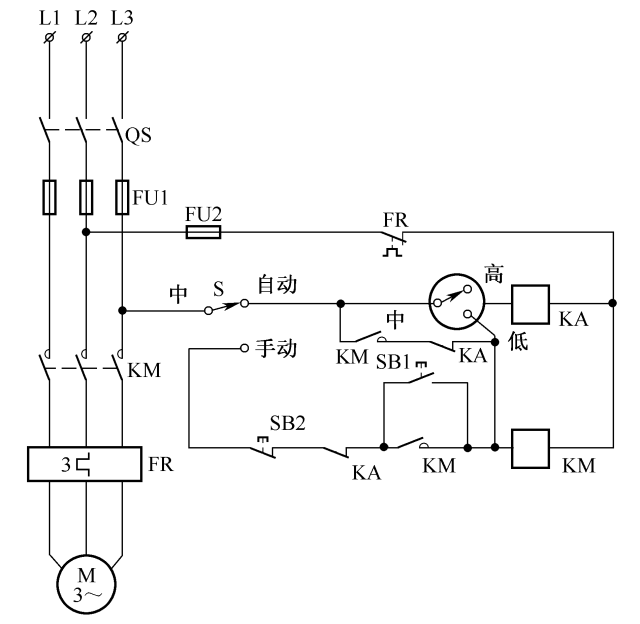

用电接点压力表做水位控制电路

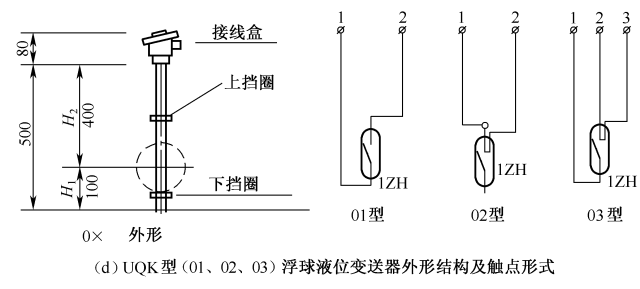

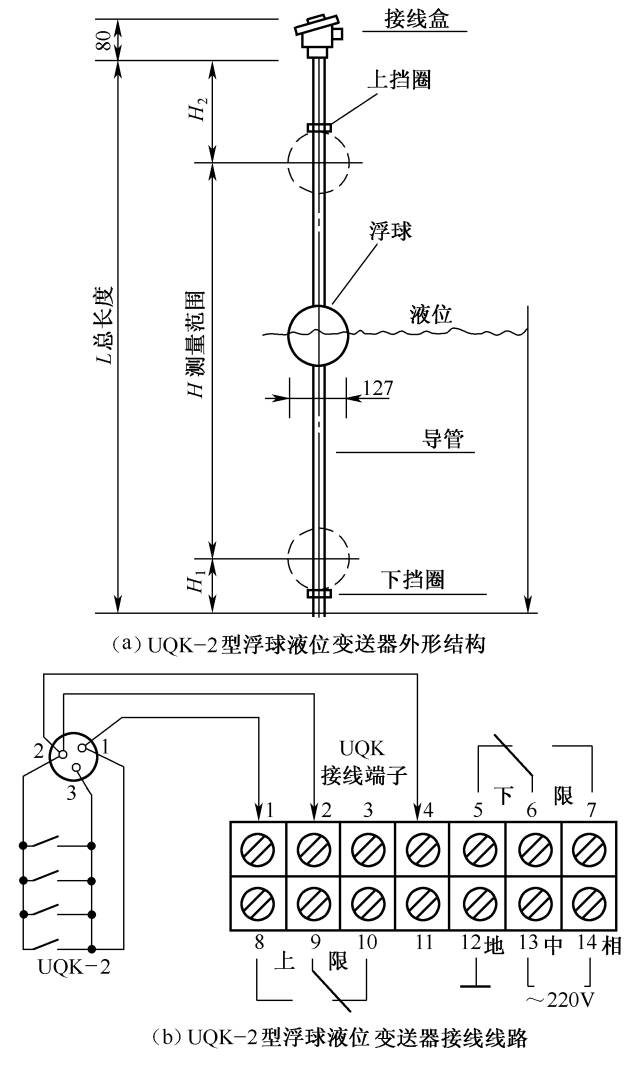

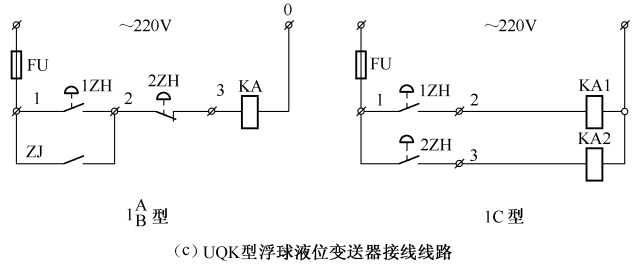

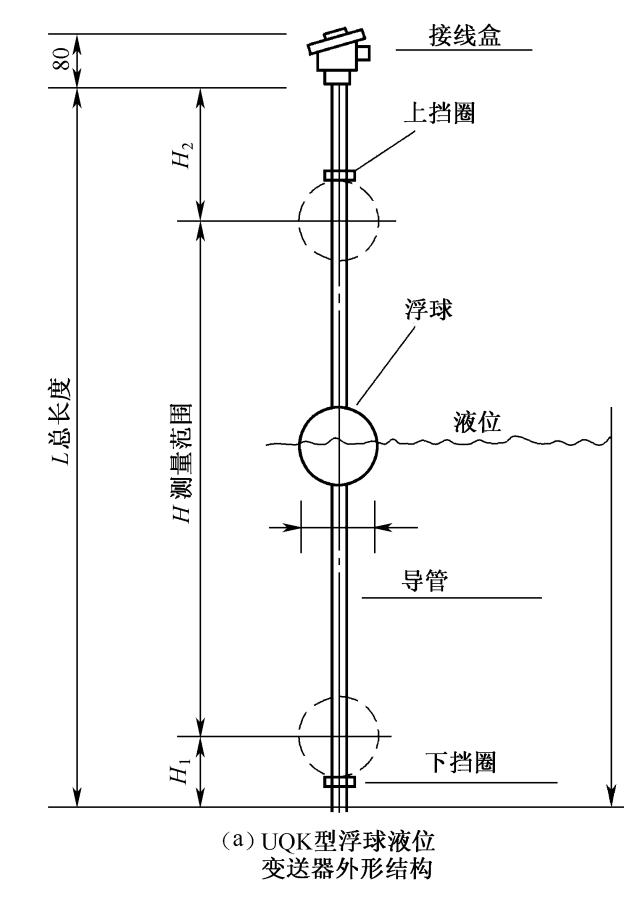

UQK-2型浮球液位变送器接线电路

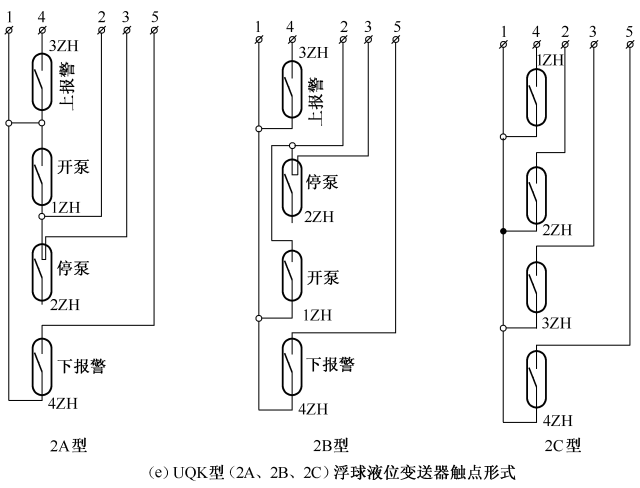

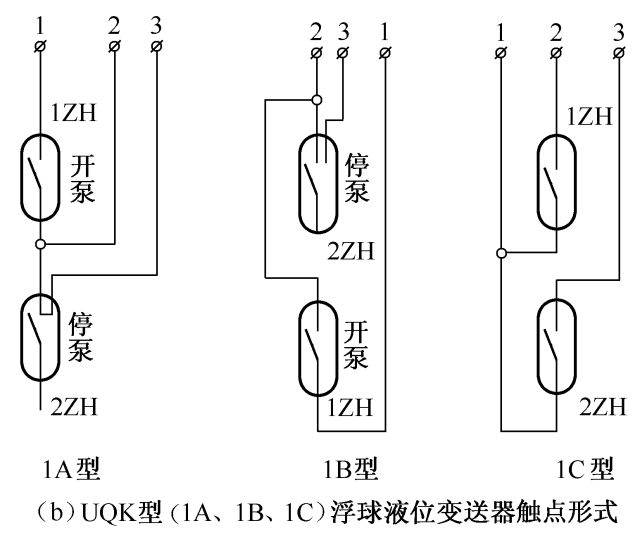

UQK型液位变送器（旧型号GSK）接线电路

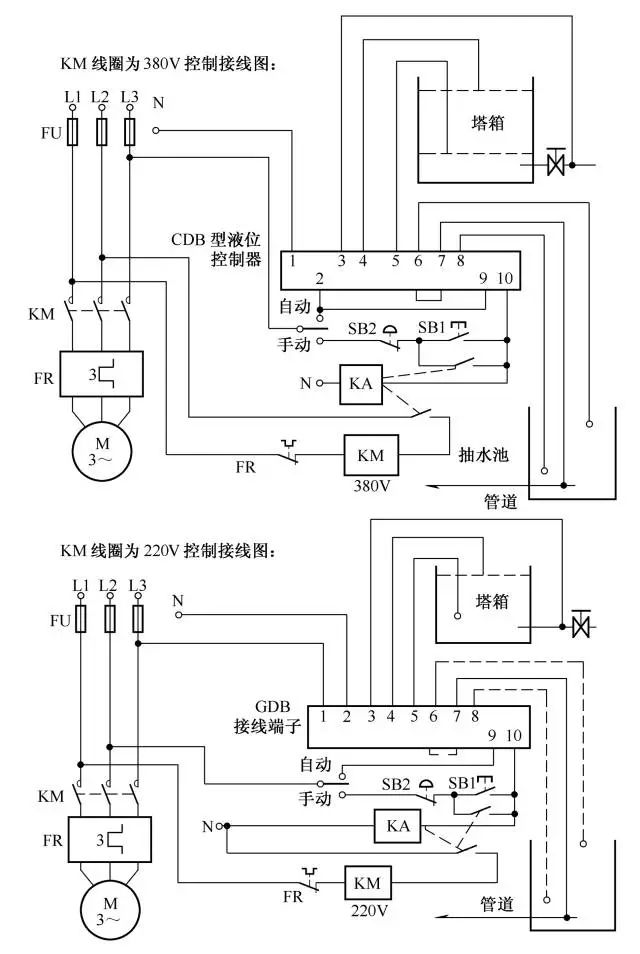

GDB型双池液位控制器电路

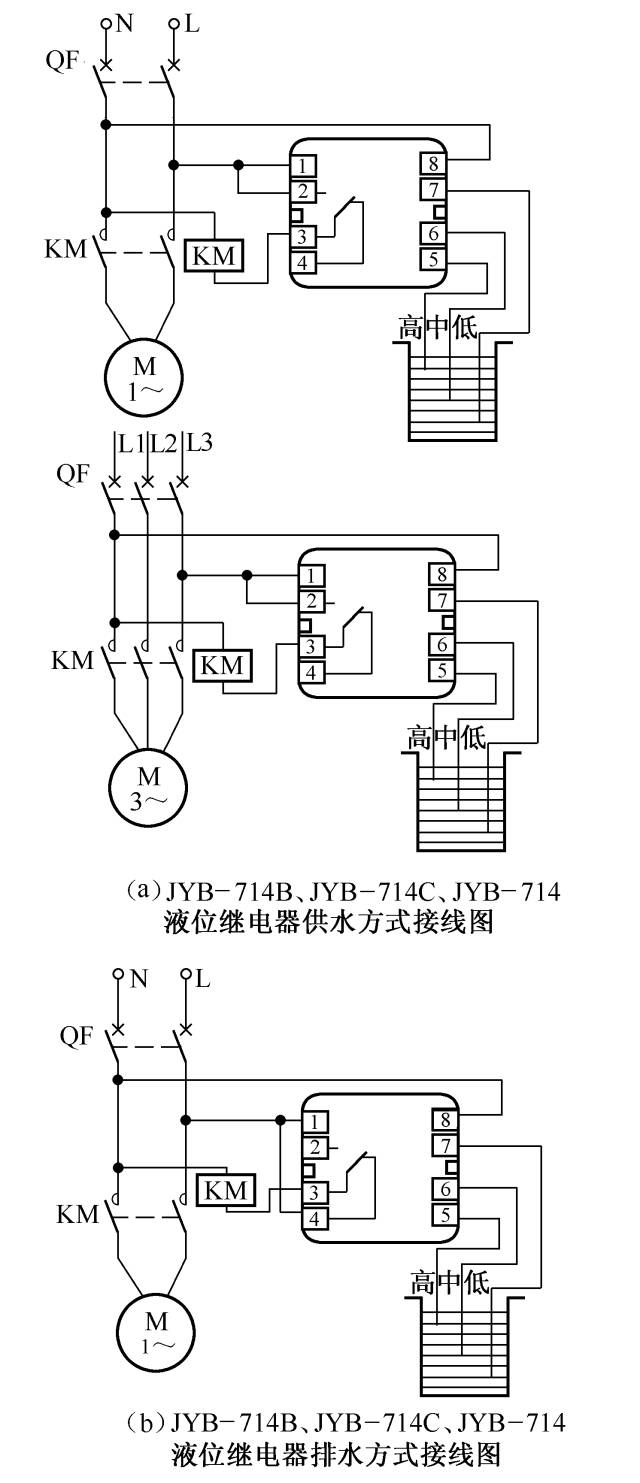

供水、排水应用电路

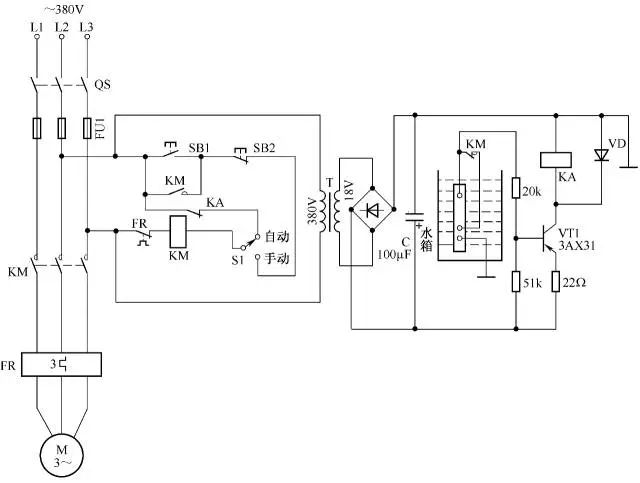

简易水位自动控制电路
全自动水位控制水箱放水电路

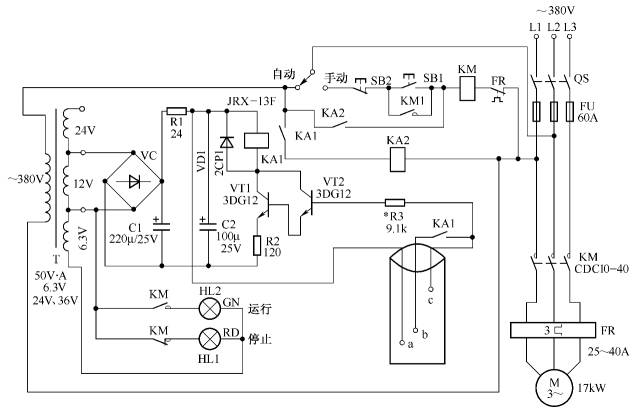

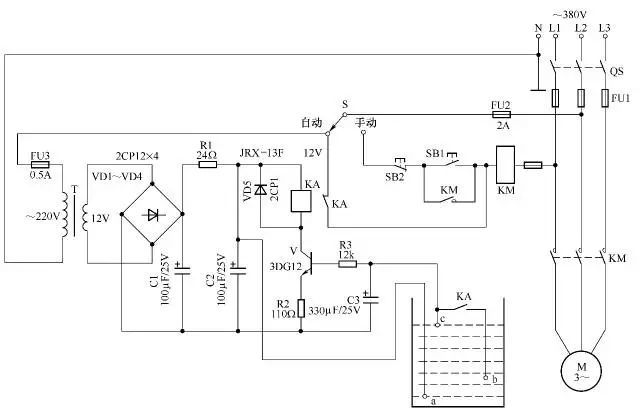

改进的水位自动控制电路

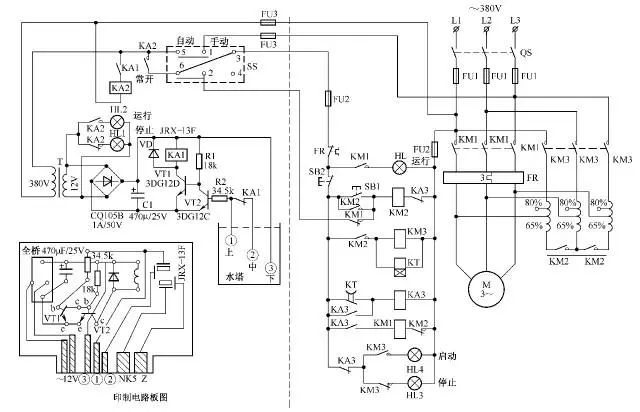

大型水塔自动控制供水电路

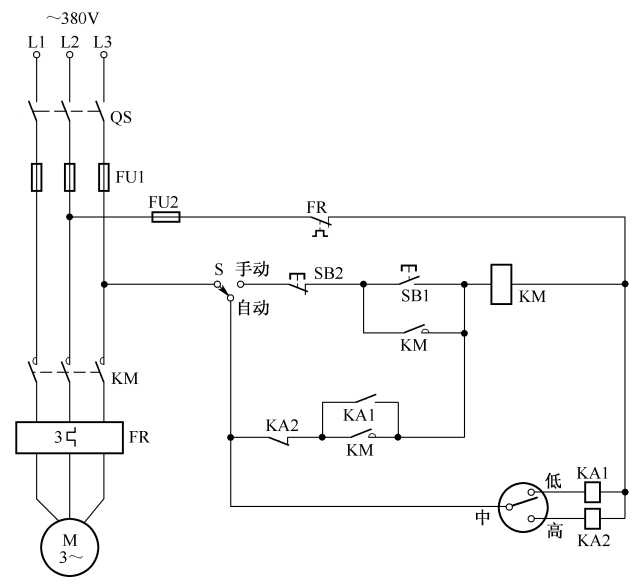

高位停低位开的自动控制电路

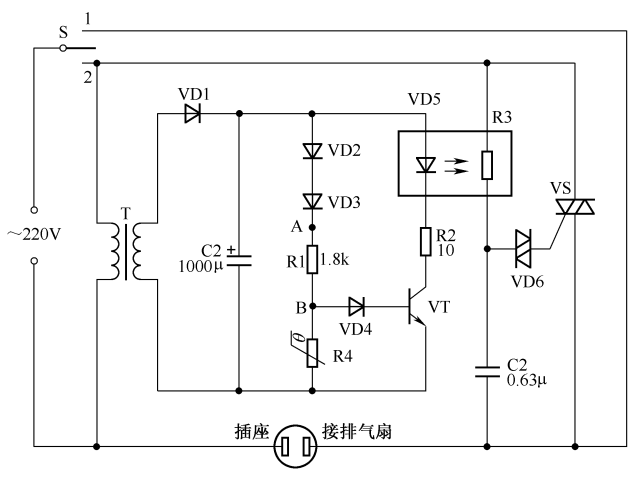

排气扇自动控制电路
