液环式压缩机由一个略似椭圆的外壳和加转叶轮所组成，壳中盛有适量的液体。当叶轮旋转时，叶片带动液体旋转，由于离心力的作用，液体被抛向外壳，形成一层椭圆形的液环，在椭圆形长轴两端形成两个月牙形空间。当叶轮旋转一周时，月牙形空间内的小室逐渐变大和变小各两次，因此气体从两个吸入口进入机内，而从两个排出口排出。

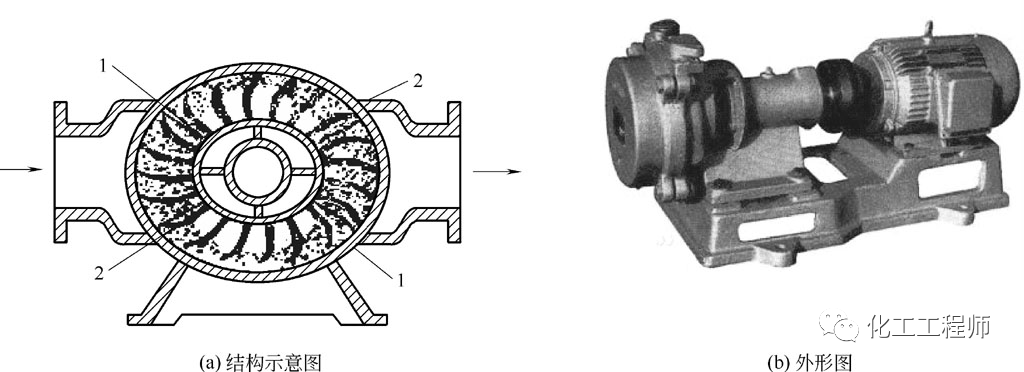

液环式压缩机的结构示意图与外形图
1—吸入口；2—排出口
液环式压缩机中的液体将被压缩的气体与外壳隔开，气体仅与叶轮接触，因此输送腐蚀性的气体时，只需叶轮的材料抗腐蚀即可。
壳内的液体应与所输送气体不起作用，例如压送氯气时，壳内可充填以一定量硫酸。液环式压缩机所产生的表压可高达5～6kgf/cm2，但在1.5～1.8kgf/cm2（表压）间效率最高。
