【品牌背景】美国 Rockport Technologies(罗克)高端喇叭

   日期:2023-09-09 13:37:16     来源:网络整理    作者:本站编辑    浏览:27    评论:0

Rockport Technologies()命名由来自它所在的Rockport小镇(美国最东北角缅因州临大西洋处,人口数仅有约三千余人),创办人MR. Andrew(Andy)H. Payor先生原本是美国中北部俄亥俄州居民,但1981年被充满自然风光的Rockport吸引后就在此定居成家。Andrew Payor1981年于康乃狄克大学电子工程系毕业后就对设计喇叭极有兴趣,也因此与当时同样在缅因州刚成立、后来在1993年推出自有品牌但1981年时还是Well Tempered黑胶唱盘等Hi-End音响品牌代理商的Transparent有所联系,也因此透过Transparent公司的介绍,Andrew Payor进入Well Tempered工作两年负责组装唱盘唱臂,这也成为之后Andrew Payor 1990年推出震惊业界气浮黑胶唱盘唱臂系统Sirius(天狼星),并且于1991年正式创立Rockport Technologies公司的开端。
在推出黑胶唱盘之后,Andrew Payor全力投入喇叭的设计制作,Rockport Technologies早期就以黑胶唱盘与喇叭作为主打,直到1996Sirius(天狼星)进化至第三代System III Sirius(天狼星三代)之后,极度追求完美极致的Andrew Payor认为已经无法再升华得更好,并且感叹于黑胶重播m的辉煌年代已不复存在,之后Rockport Technologies才转为以喇叭制品为设计制作主线。为何Rockport Technologies始终专注于黑胶唱盘与喇叭两个领域呢?因为Andrew Payor认为黑胶重播是由机械转换成电能,而喇叭发声则是将电能回归为机械能,相较中间过程扩大机放大的单纯电子信号转换,前后这两端的转换失真是最大的,然而同时也是提升整套Hi-End音响系统表现的最佳途径与关键——从过往Rockport Technologies Sirius(天狼星)全气浮黑胶系统所立下的典范,以及近三十年来Rockport Technologies喇叭解析力极高、暂态反应极快、音像饱满扎实、音场描绘杰出的“如临现场”优异表现,显然Andrew Payor果然有过人的先见之明。


 从气浮黑胶唱盘唱臂到三明治
 复合结构喇叭音箱

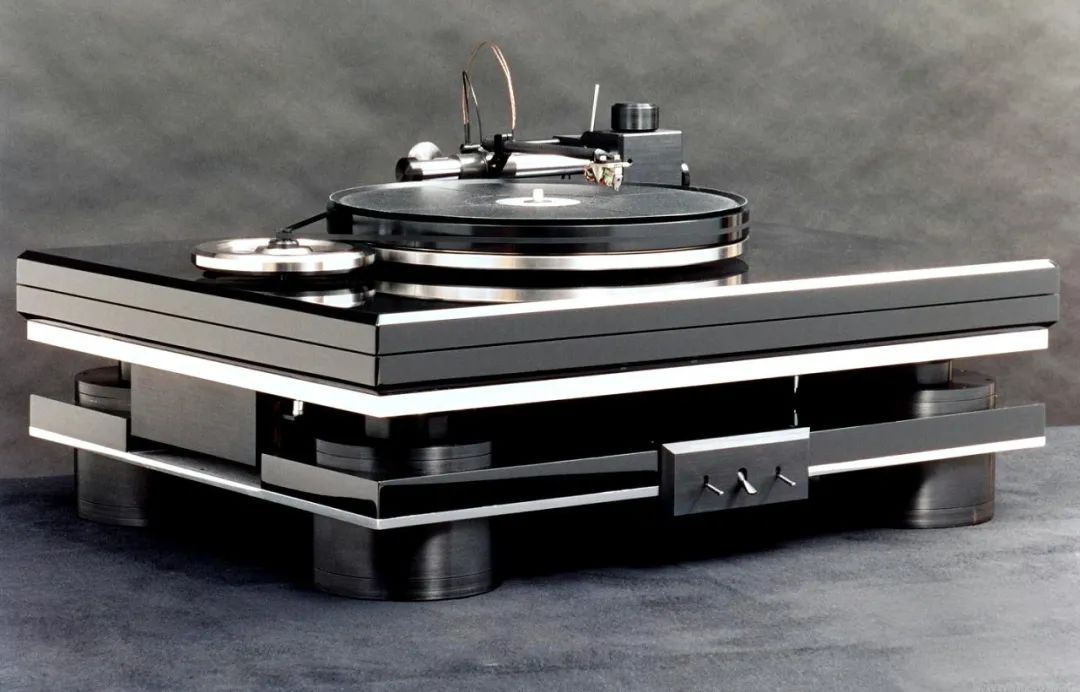

Andrew Payor早在1984年时就以Payor Acoustics之名设计开发出DM-2Baby Grand等出色喇叭制品,也持续为不少Hi-End音响知名品牌做产品设计,像是Well Tempered1989年所推出的Well Tempered Signature黑胶唱盘唱臂系统就出自其手。接着在1990年时Andrew Payor更贯彻其理念推出Sirius(天狼星,请见上图)气浮黑胶唱盘唱臂系统,这也是Rockport Technologies公司的创业作并且一战成名。

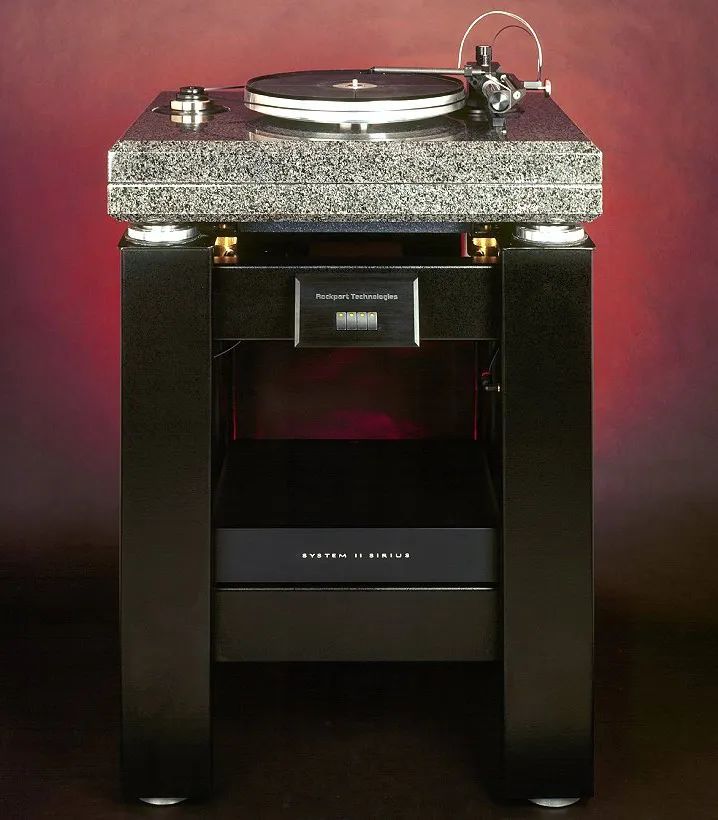

1992年推出的第二代System II Sirius(天狼星二代)黑胶唱盘有重达250磅(约113.5kg)的花岗岩底座,并由底下的脚架以气浮方式支撑,如此任何来自地板的震动都无法传递到System II Sirius黑胶唱盘的底座、转盘与唱头上。

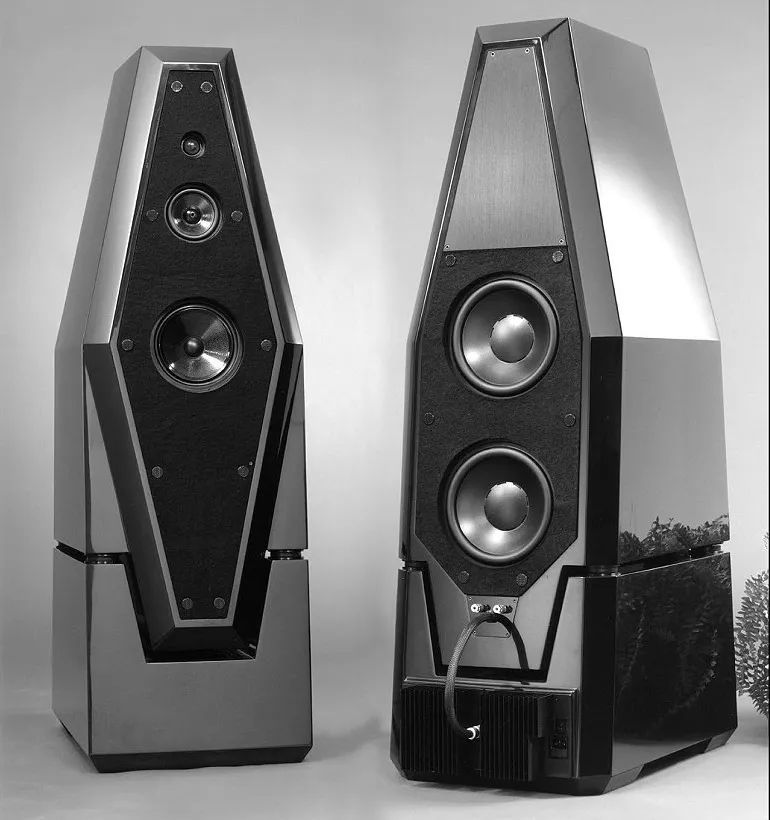

1993Andrew Payor推出Rockport Technologies品牌第一款喇叭制品Procyon,这款喇叭创新采用“主动式超低音+被动式中高音箱”设计,为的是让扩大机的搭配更灵活,也确保低频部分能得到良好之驱动。Andrew Payor对喇叭箱体有四项要求:第一要具备稳固的重量、第二要拥有高刚性、第三要具备高阻尼、第四为箱体的每个面都必须非平行,并且正面要尽可能缩小以降低绕射。Procyon的音箱架构,可说完全满足了以上四项设计要求,音箱部分为玻璃纤维与环氧树酯复合之超高强度结构。

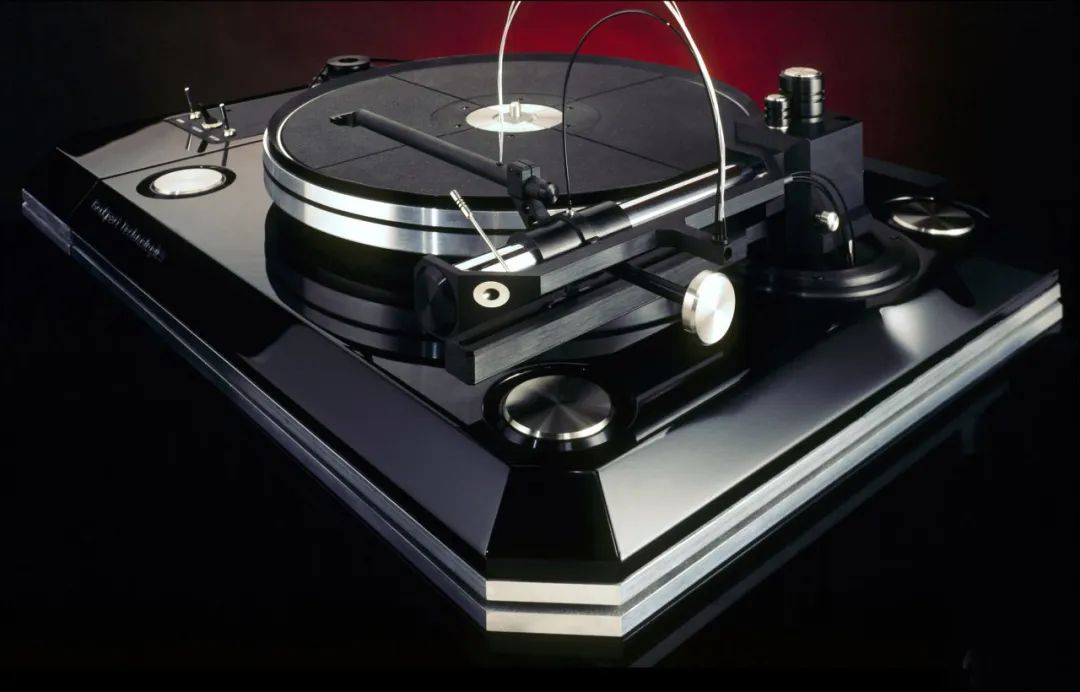

1994Rockport Technologies Capella黑胶唱盘唱臂系统面市,它采用与Sirius(天狼星)System II Sirius(天狼星二代)相同的气浮转盘与真空黑胶唱片吸引转盘,气浮唱臂部分则较前两款Sirius(天狼星)制品略有简化。底座部分由聚丙烯和铝材复合制作,是Rockport Technologies首次的桌面式主动气浮设置,303不锈钢转盘采用600 RPM伺服马达以精密研磨Kapton薄膜皮带驱动。

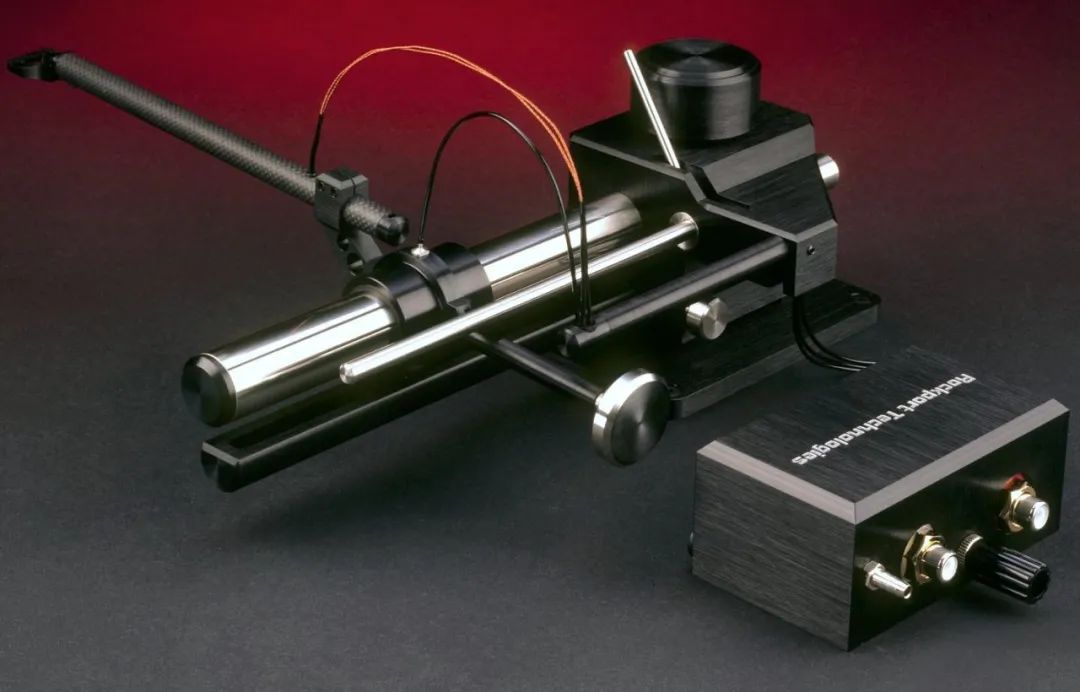

1994年推出Capella黑胶唱盘唱臂系统后,Rockport Technologies也将其气浮唱臂独立以Series 6000型号推出,它具有超高精密度(机械加工公差在submicron亚微米,也就是“百万分之一米”以下之等级)空气轴承,也配备Rockport Technologies独特的多层编织碳纤维高刚性唱臂,可安装于其他品牌黑胶唱盘之上,得到更为精准的黑胶唱片音乐重播。

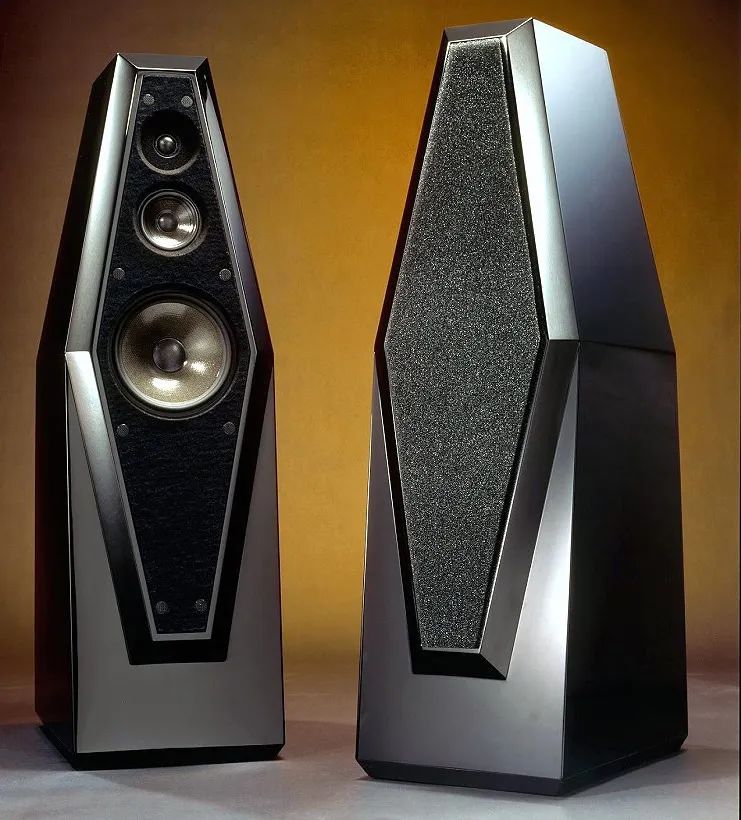

1994Rockport Technologies推出旗下第二款喇叭Syzygy,它是先前半主动式喇叭Procyon较小之简化版本,为三音路被动式设计(采用Dynaudio D260高音与Eton中音及低音单体),之后的Rockport Technologies也全都采用被动式架构。

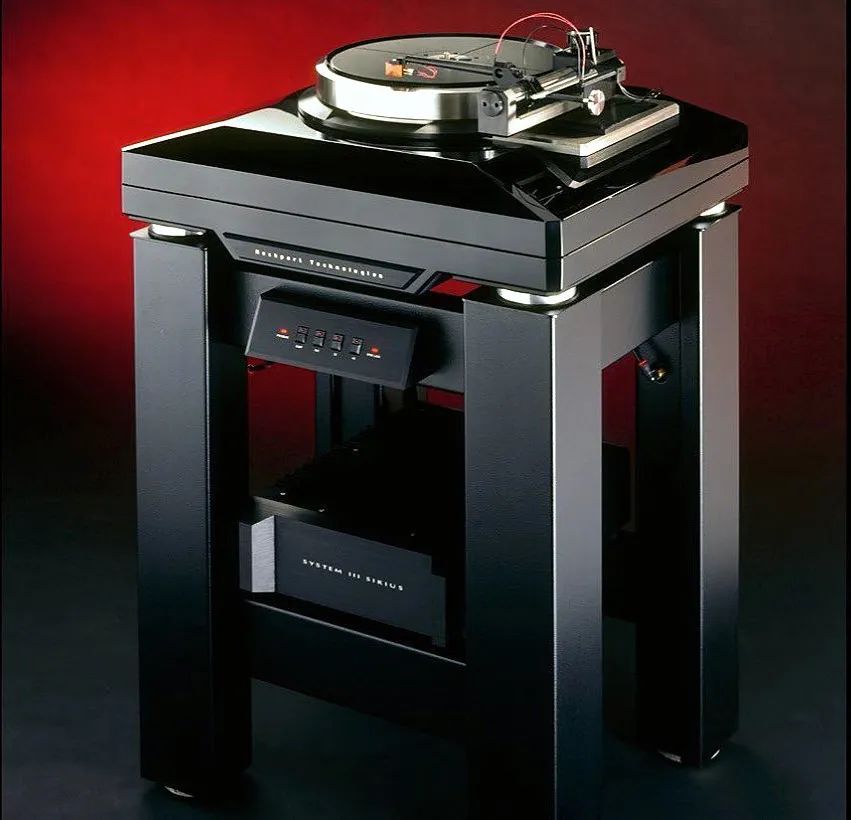

1996Andrew Payor实现了他对黑胶唱片精准重播的终极梦想,Rockport Technologies推出了System III Sirius(天狼星三代),采用“气浮直驱马达”直接驱动重达30kg的不锈钢复合转盘,全机含底座重达近243kg,再加上超高精密的气浮唱臂,让全套黑胶重播系统的机械接触部分只有唱头的唱针与黑胶唱片沟槽。

Andrew Payor与他所研发的黑胶唱片重播终极之作Rockport Technologies System III Sirius(天狼星三代),由于皮带驱动无可避免会产生细微的间歇性抖动,轴承与轴套的摩擦也会产生震动,因此他以“气浮直驱”方式完全去除上述的震动影响,此一超精密气浮直驱马达全世界只有一家公司能够制造,成本高达一万五千美元以上,这使得Rockport Technologies System III Sirius价格高昂但其实利润极低。再者,System III Sirius的碳纤维唱臂加工同样非常复杂,内外两根碳纤维臂管各自以正负15度、正负45度、0度与90度各交织两层(也就是内外管总共有多达12层交织),如此才能同时达成Andrew Payor对刚性与阻尼特性的严苛要求。

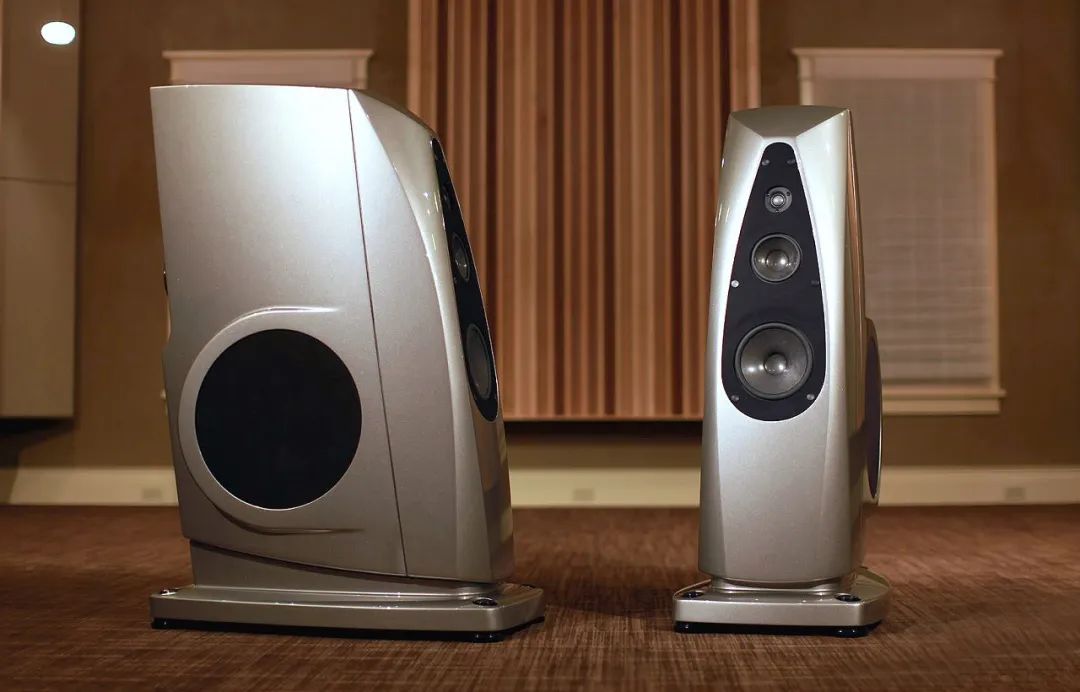

在推出System III Sirius全气浮黑胶唱盘与唱臂播放系统之后,Rockport Technologies朝向扬声器设计制作全力迈进——1997年推出Merak两音路书架式喇叭、1999年推出每声道重达400磅(约181kg)的三音路落地式喇叭Antarse2000年推出三音路五单体的Hyperion2002年推出较为平价的入门款Mira喇叭、再来是2003年的Merak IISheritan II 喇叭以及Merak Center中央声道、再来是2005年所推出Mira Grand喇叭与上图所示的Arrakis前代旗舰。
以上各喇叭制品有几项共同特点,首先是Andrew Payor对天文极有兴趣,因此喇叭制品型号都是以星辰名称命名;其次,除了入门版MiraMDF制作音箱之外,其余大多以内外两层玻璃纤维夹环氧树酯的复合结构制作。

2006年推出的Altair是承继Arrkis性能但体型较能在大多数居家环境使用的制品,Altair体型虽然不大,但双层碳纤维加上环氧树酯的复合结构音箱,同样使得Altair每声道重达515磅(约234kg)。之后Rockport Technologies又陆续在2008年推出 AnkaaAquila2010年推出Alya等阶段性重要制品。


最新世代 Rockport Technologies 旗舰喇叭

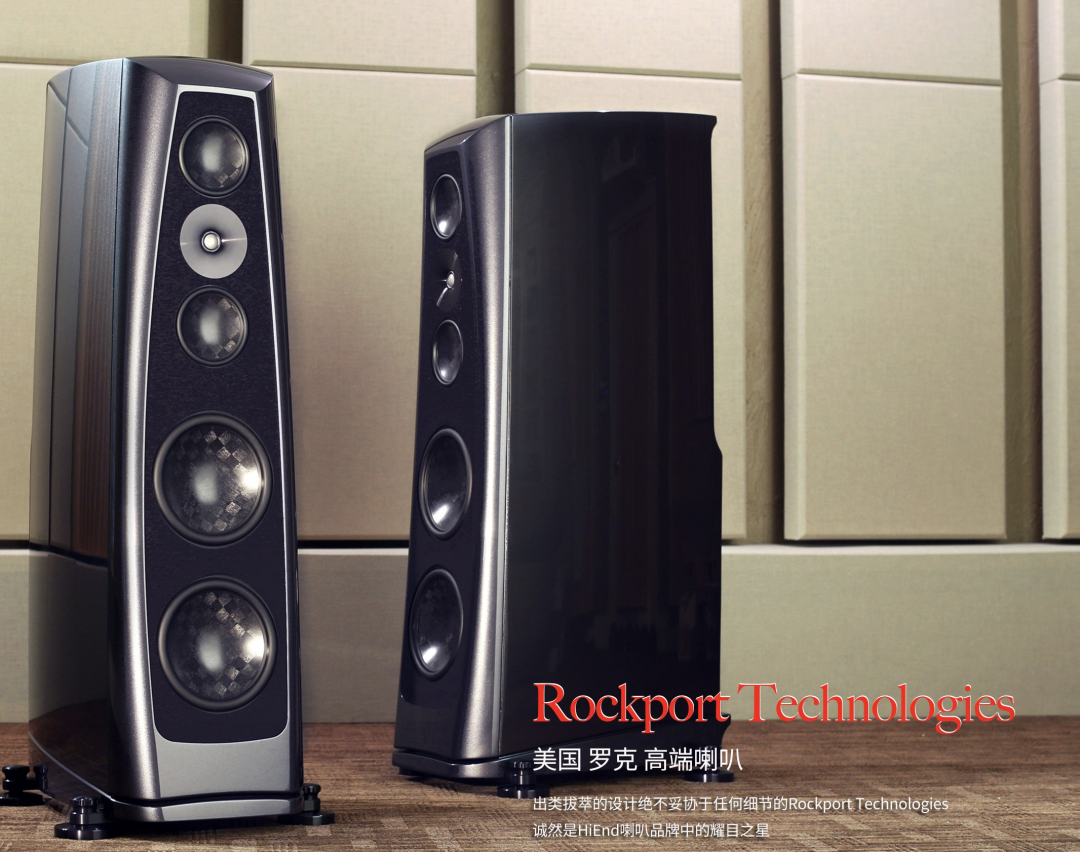

 Lyra(天琴座)有惊人的双层铝铸复合式音箱

过往Rockport Technologies落地式喇叭大多在音箱侧面有12寸以上的低音单体,但随著Rockport Technologies所定制开发的单体特性越来越优异,最新世代Rockport Technologies喇叭制品在前障板装设较小尺寸的低音单体,就能达成同样甚至更好的低频延伸与层次、解析、量感,因此最新世代Rockport Technologies落地式喇叭在音箱侧面都已经没有设置低音单体了。

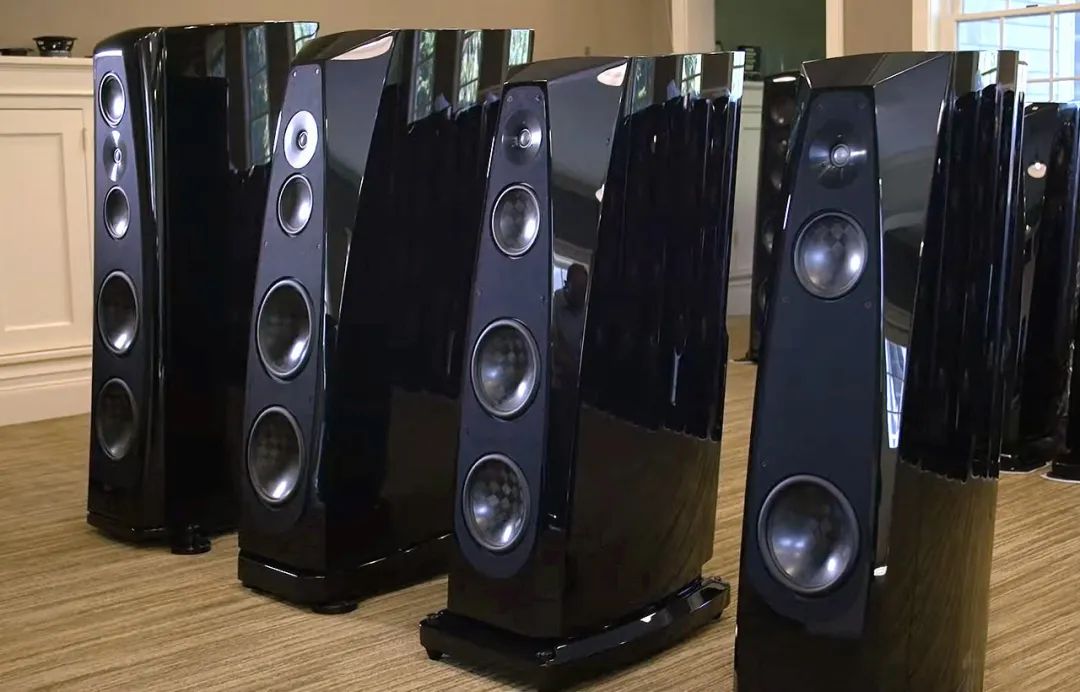

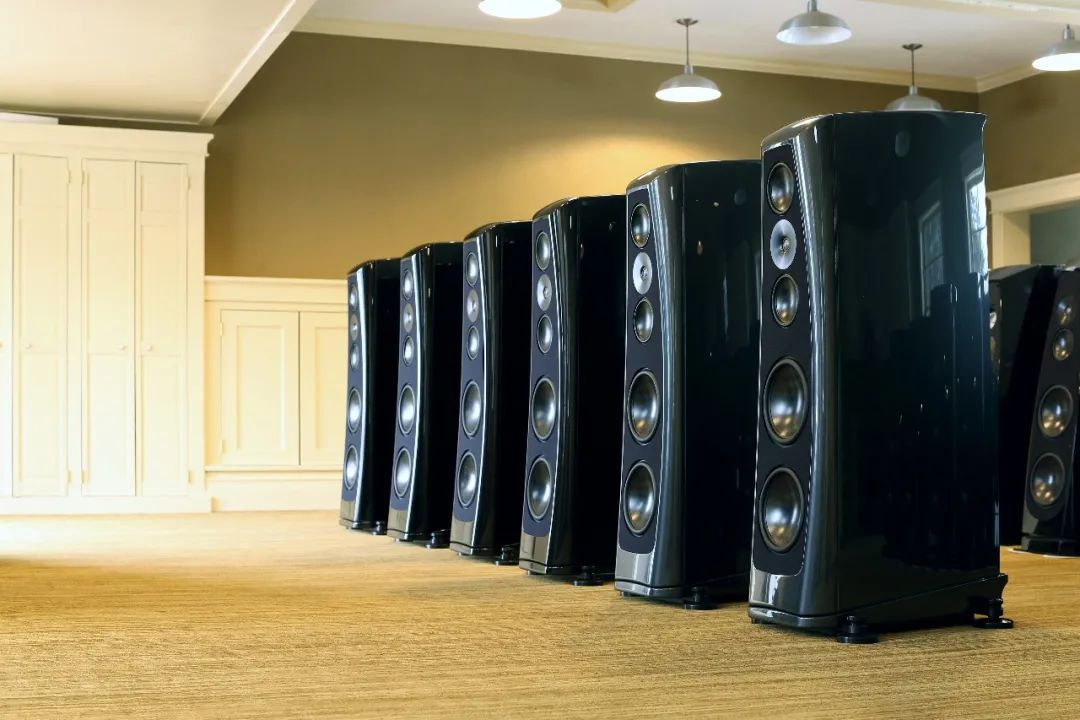

上图所见就是当前Rockport Technologies最新时代的四款落地式喇叭制品,由左至右、由大至小分别是Lyra(天琴座)、Cygnus(天鹅座)、Avior II(海石星 II)与Atria II(三角星 II)。可以发现除了旗舰Lyra(天琴座)的前障板为弧形之外,其余三款制品的前障板都是略微向后倾斜的,为的是使得高、中、低音单体发声的时间相位一致,此外前障板也是向上缘与两侧斜切处理,让各个单体边框接近前障板外缘以降低绕射干扰。

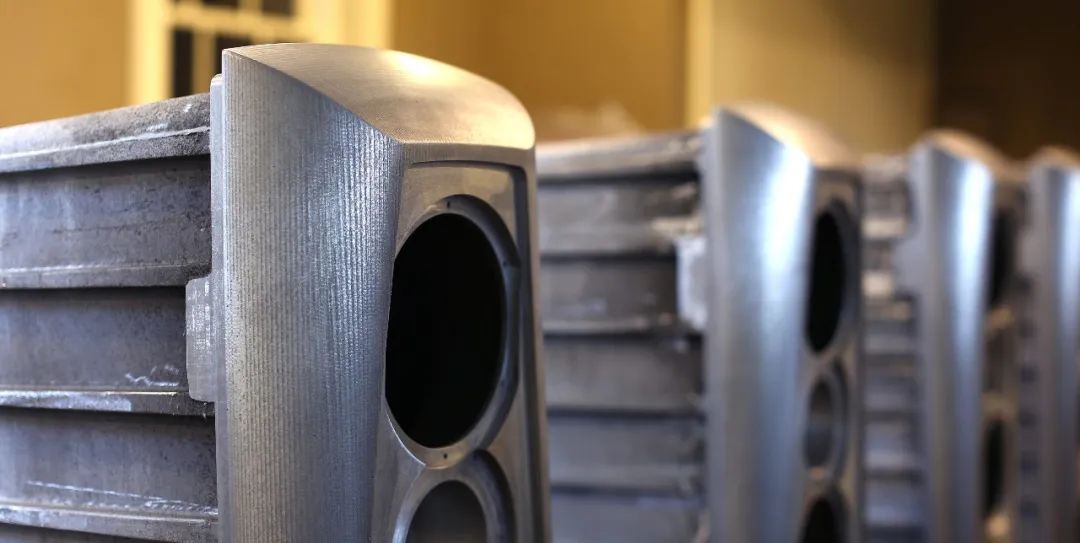

当前旗舰Lyra(天琴座)是Rockport Technologies首款以铝铸制作音箱的制品,这是靠近Lyra(天琴座)前障板上缘的特写,可以看到前障板的厚度非常惊人,但侧面为何是凹凹凸凸、极不平整的模样呢?

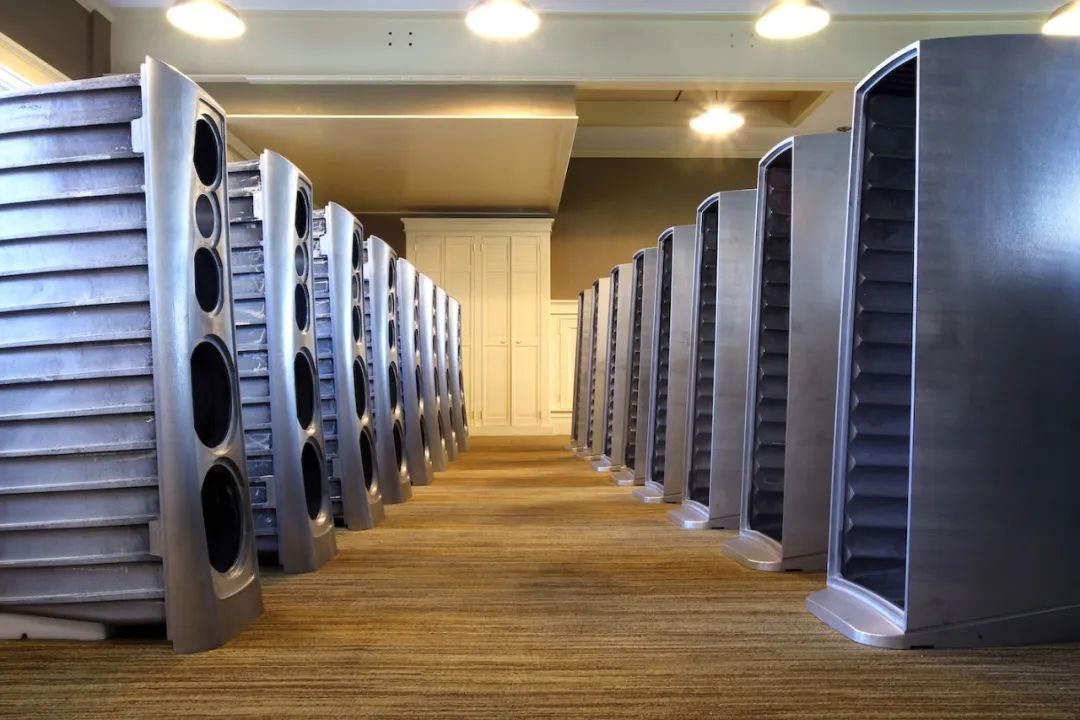

原来刚刚看到的只是Lyra(天琴座)音箱的“内层”,镜头拉远一点来看,就可以看到右侧还有Lyra(天琴座)“外层”的铝铸音箱。

将“内层”铝铸音箱与“外层”铝铸音箱结合之后,才是完整Lyra(天琴座)喇叭的模样。上方左图是去除“内层”铝铸音箱厚厚前障板之后,内层前端上半部中音单体箱室与下半部连通的低音箱室模样。嗯,在“内层”与“外层”铝铸音箱之间,还有不少空隙,难道就这样空着吗?当然不是,Rockport Technologies坚持复合式结构才是最具刚性的做法,于是还要在内外两层铝铸音箱的空隙灌注环氧树酯,透过适当比例的环氧树酯混合,还能提高阻尼特性,让音箱本体的共振降至最低。

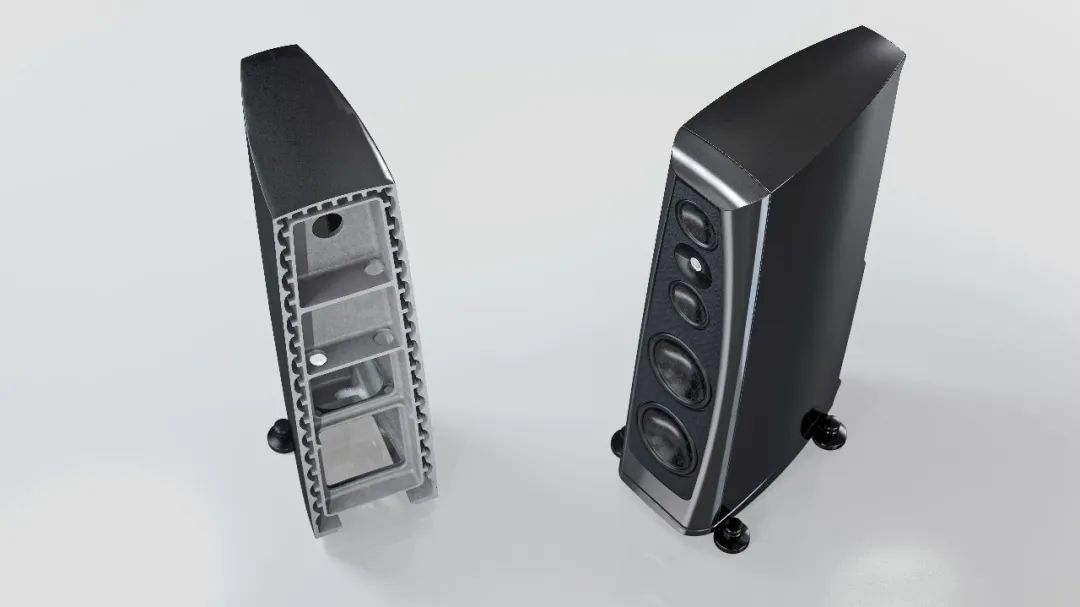

以上描述仍觉得不容易理解吗?没问题,看看这段Rockport Technologies所制作的Lyra(天琴座)音箱结构说明影片,应该就一清二楚了。

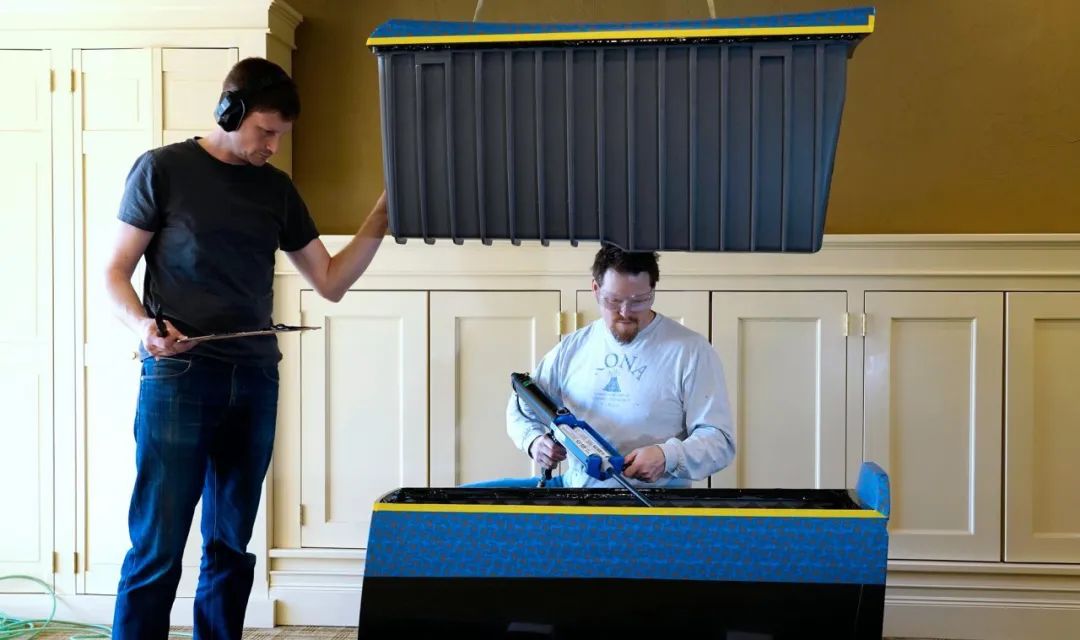

这是Rockport Technologies工厂内,将Lyra(天琴座)喇叭内外两层铝铸音箱结合过程的制作照片。Lyra(天琴座)喇叭每支重达560磅(约254kg),内层铝铸音箱重量至少在100kg以上,因此必须以吊车悬吊支撑。

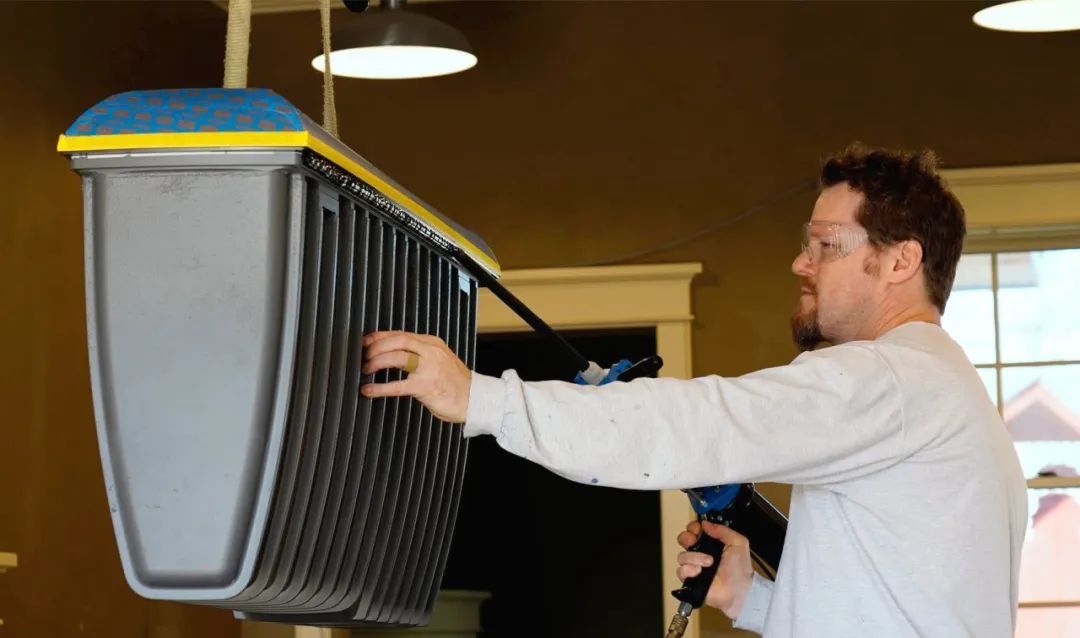

Lyra(天琴座)内外两层铝铸音箱结合前,必须先在两者接合处内缘涂布硅胶,接着再将内层铝铸音箱放下与外层铝铸音箱紧密结合。

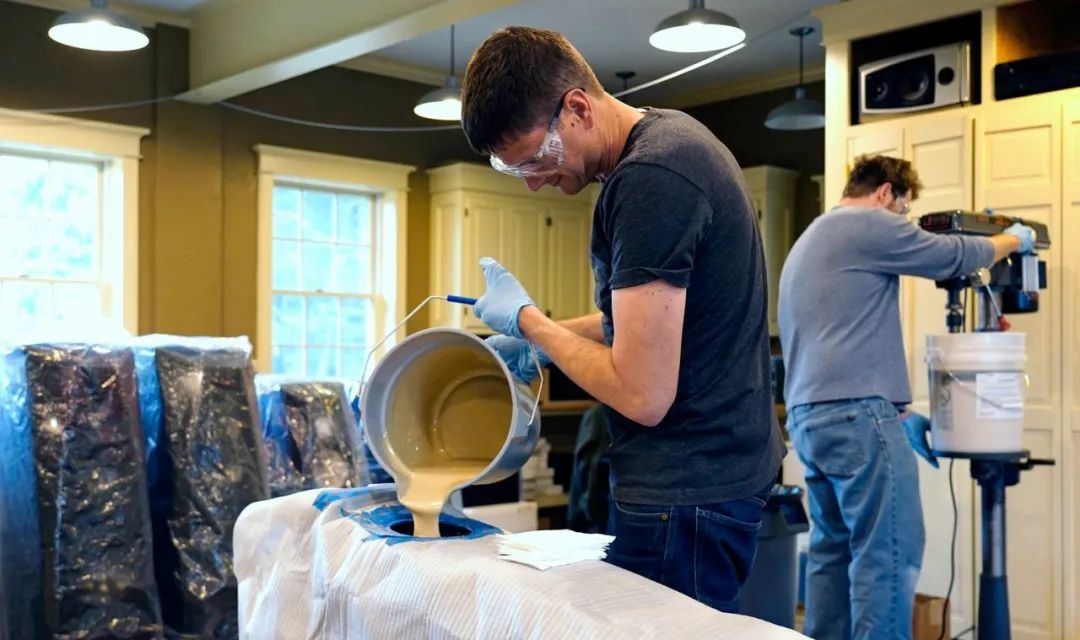

接着再调配特定比例的环氧树酯,灌注填满内外两层铝铸音箱的空隙,静置等待环氧树酯与内外两层铝铸音箱结合成复合音箱结构。

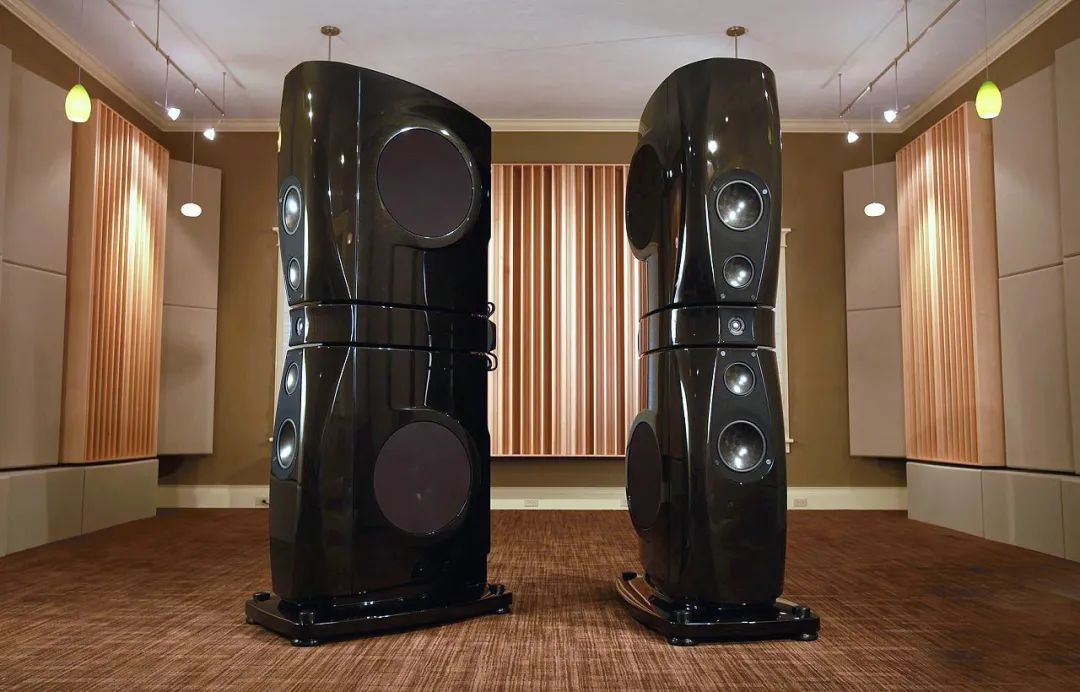

然后再对音箱烤漆处理、锁上单体并与内部分音器及内部接线连接,Lyra(天琴座)旗舰喇叭的制作就完成了。



 Rockport Technologies
 其喇叭音箱制作以及所配备的单体与分音器

Rockport Technologies其余的Cygnus(天鹅座)、Avior II(海石星 II)Atria II(三角星 II)喇叭制品,并没有使用旗舰Lyra(天琴座)那样繁复的双层铝铸加环氧树酯结合的复合音箱,不过音箱的结构依然毫不马虎,连入门Atria II(三角星 II)MDF前障板厚度都达到4(10公分)看看上面这张Cygnus(天鹅座)还未装上单体的音箱照片,请注意照片左侧红色椭圆圈住的部分,Cygnus(天鹅座)前障板的厚度实在惊人!

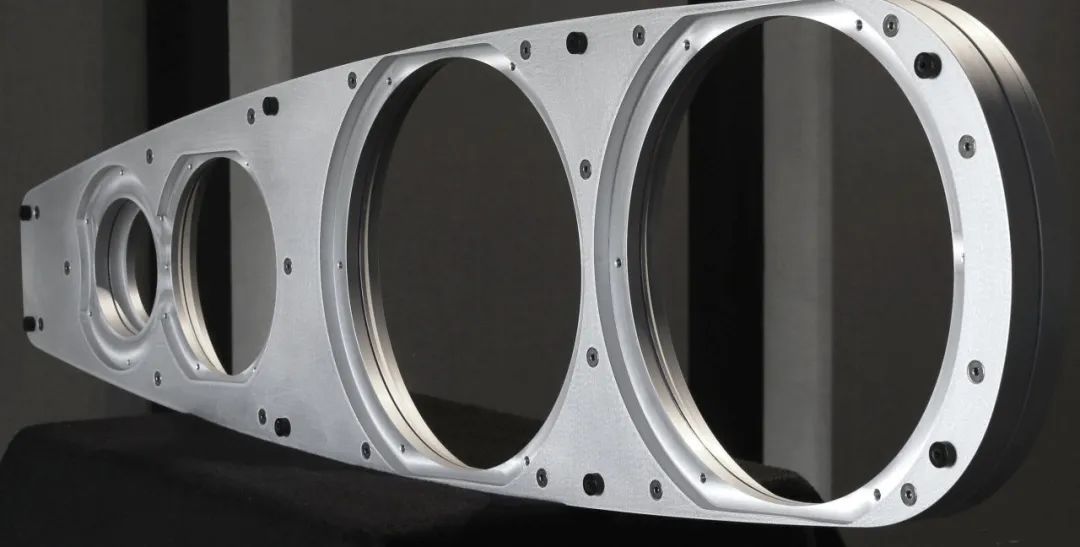

不仅如此,Cygnus(天鹅座)的单体并非直接锁固在前障板上,两者之间还有上图这块超厚实的铝面板,透过多层复合结构让Cygnus(天鹅座)各音域单体的解析力更高、细节与动态表现更丰富绵密。

Cygnus(天鹅座)组装完成之模样,可以清楚看到前障板与背板都略略向后倾斜的角度(其实Avior II(海石星 II)Atria II(三角星 II)也是如此),音箱下方厚实的底座及可调整高度之脚垫,也是Rockport Technologies最新一代喇叭制品共通之特色。

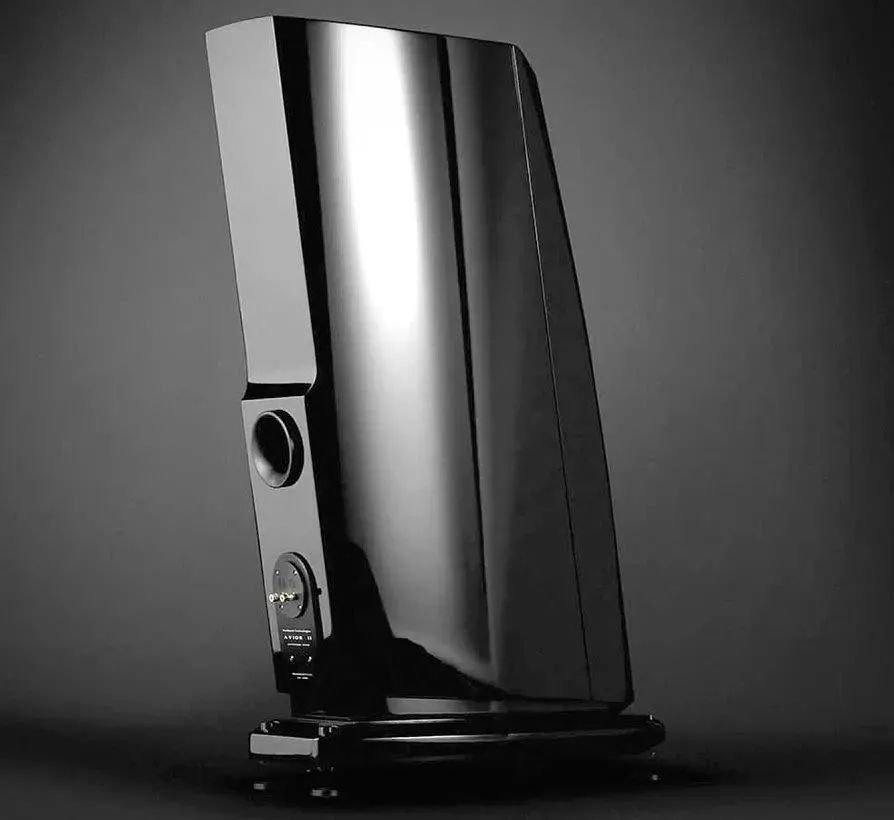

Rockport Technologies喇叭音箱侧板并非平行、而是圆弧曲线向后收拢的,上图所见是Avior II(海石星 II)侧后方看过去的模样,背板也不是平直的一片,而是在下半部圆弧转折之后再向外突出一些。背板的下半部装设有低音反射管与喇叭端子接线板,值得注意的是,所有Rockport Technologies喇叭的低音反射管都是厚实的铝金属材质,这与大多数喇叭所使用的塑胶管大相迳庭,所考量的当然是降低共振、提高刚性等提升声音表现之考量。

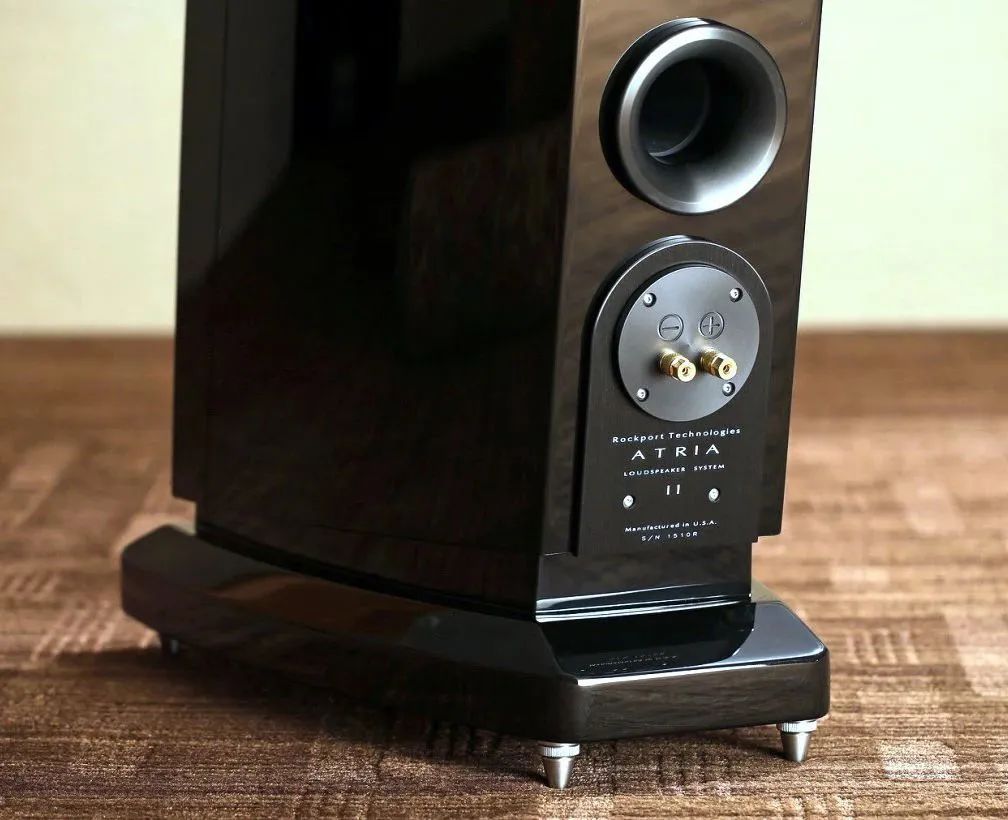

这是Atria II(三角星 II)喇叭的侧后方特写照片,可以看到即使是入门款喇叭,Rockport Technologies对于细节与质感的重视仍然不减。

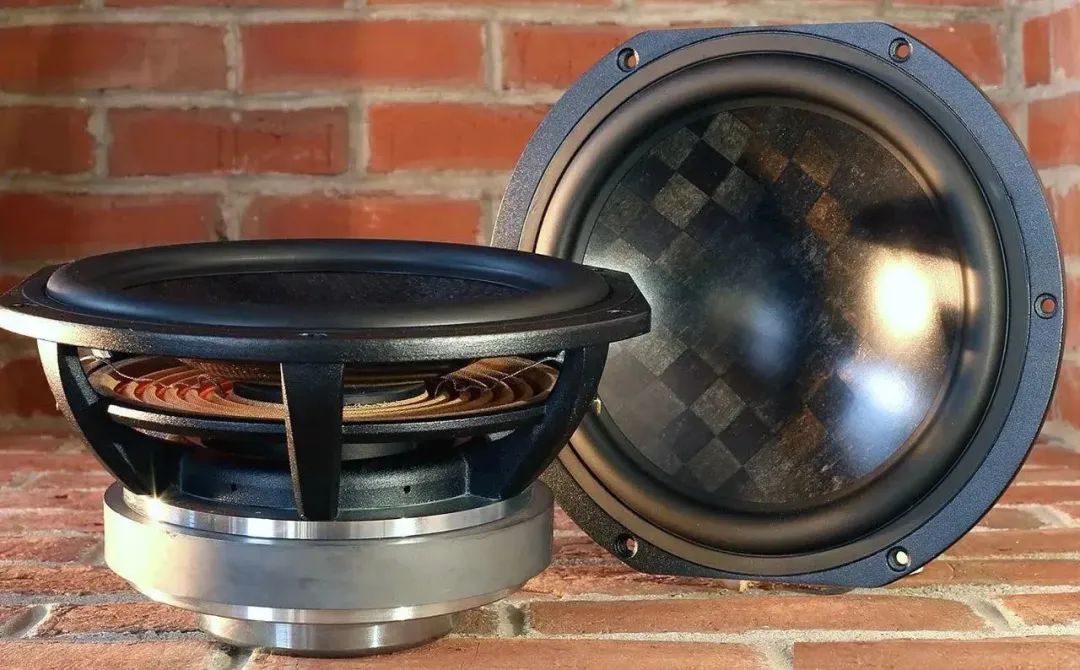

Rockport Technologies各款喇叭所使用的中、低音单体尺寸略有差异,但都配备特别定制的多层碳纤维与Rohacell材料编织复合振膜。上图所见是Lyra(天琴座)所配备的9寸低音单体,除了长冲程与扎实的磁力机构之外,请特别注意上图右侧可以发现边框的两侧是有切割的,为的是让单体悬边尽量切齐前障板侧面,藉以降低前障板声波绕射之负面影响。

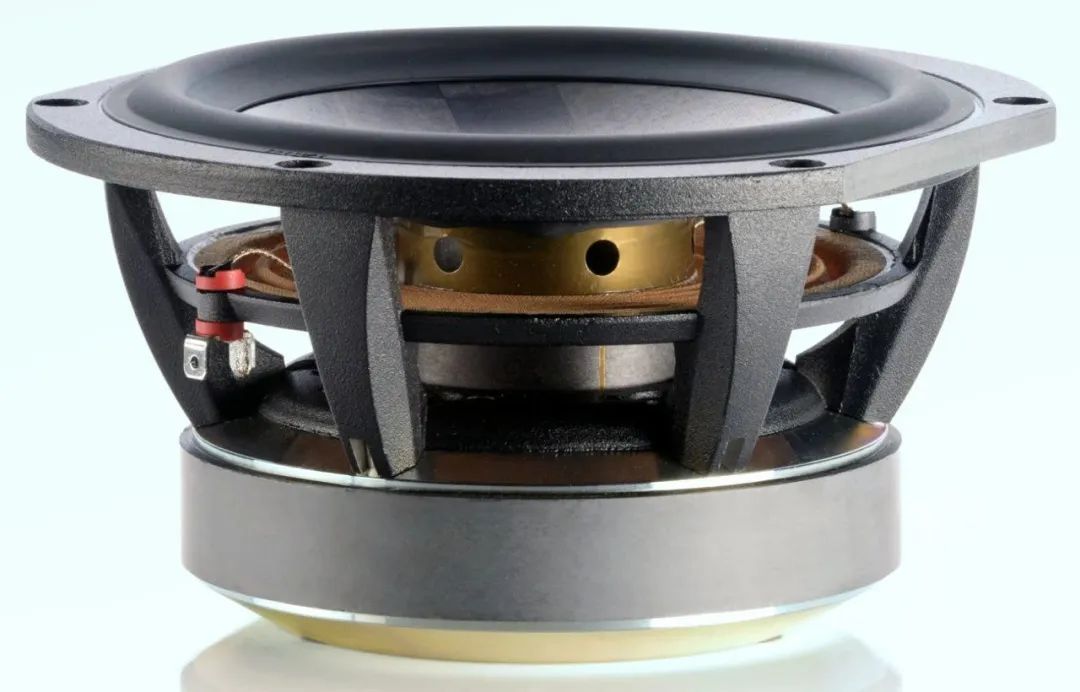

这是Rockport Technologies喇叭的中音单体,同样使用多层碳纤维与Rohacell材料编织复合振膜,另外在音圈套筒周边挖有多个圆孔,其目的是协助提高音圈的散热效果,让中音单体能承受更大的功率并带来更好的动态解析表现。

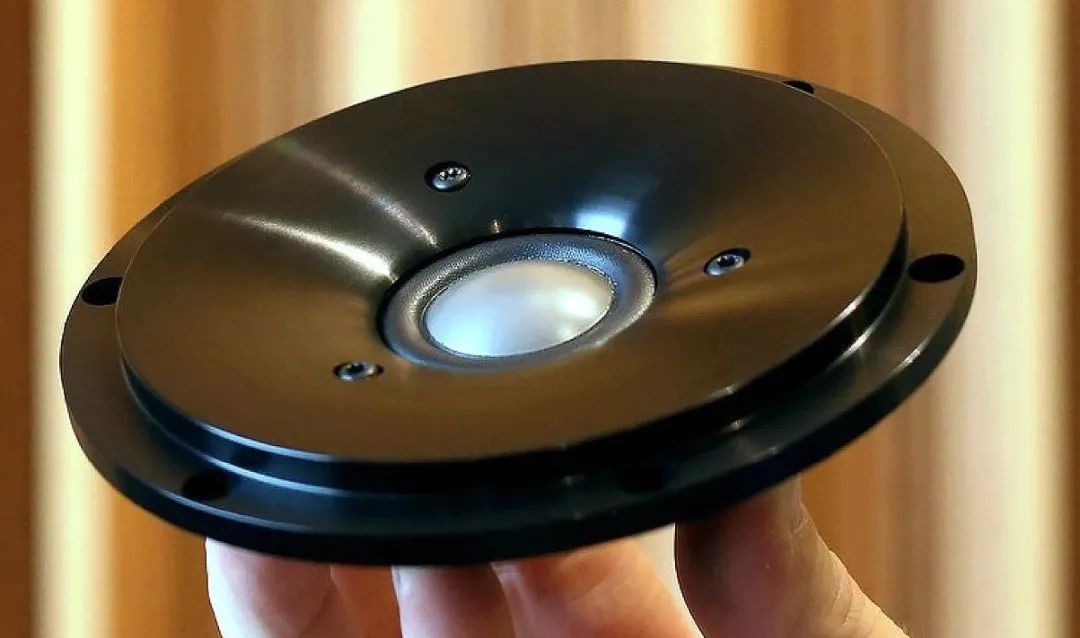

Rockport Technologies喇叭都使用1寸铍振膜高音单体,其障板使用整块铝锭切削,周边做成短号角以控制扩散角度并增进能量。

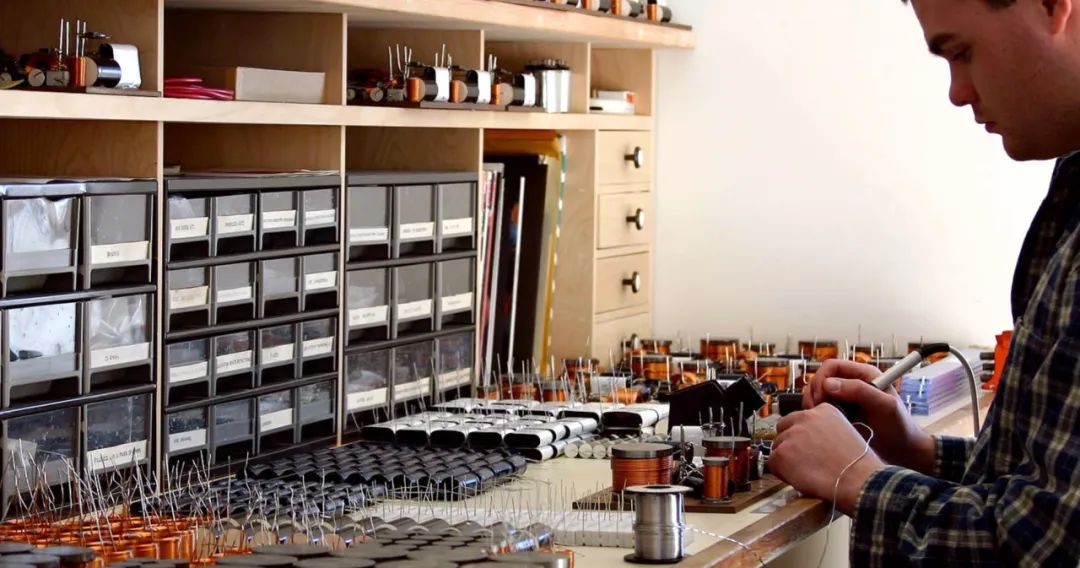

分音器当然是所有喇叭设计制作十分重要的一环,Rockport Technologies的分音器皆使用定制薄膜电容、电感和低误差电阻,并经过精确挑选配对,再以手工进行焊接、组装,最后再以环氧树脂密封以摒除震动之负面影响。

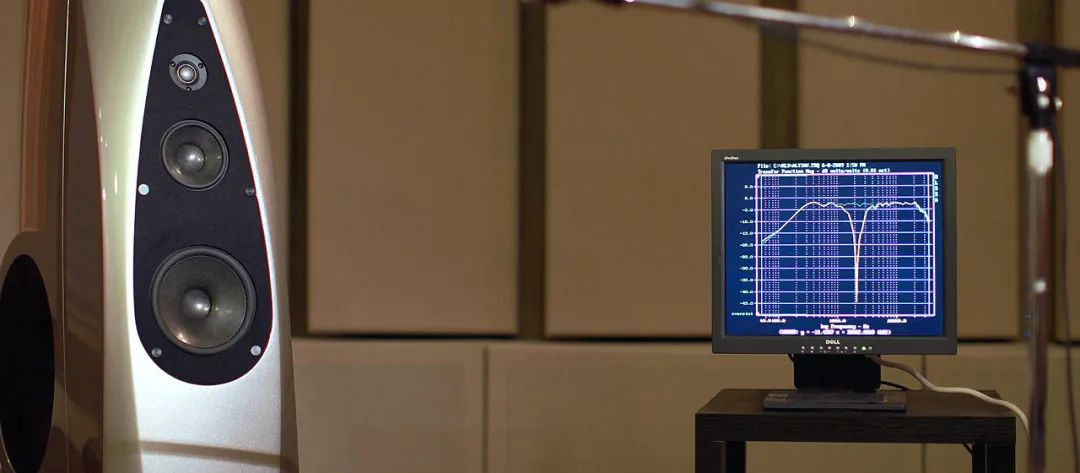

电子工程出身的Andrew Payor很早就开发出非常先进的分音器模拟软体,在电脑上就可快速分析更换不同元件对单体分音状况的影响,但所有Rockport Technologies喇叭当然都需要经过量测与聆听做最终的设计确认。

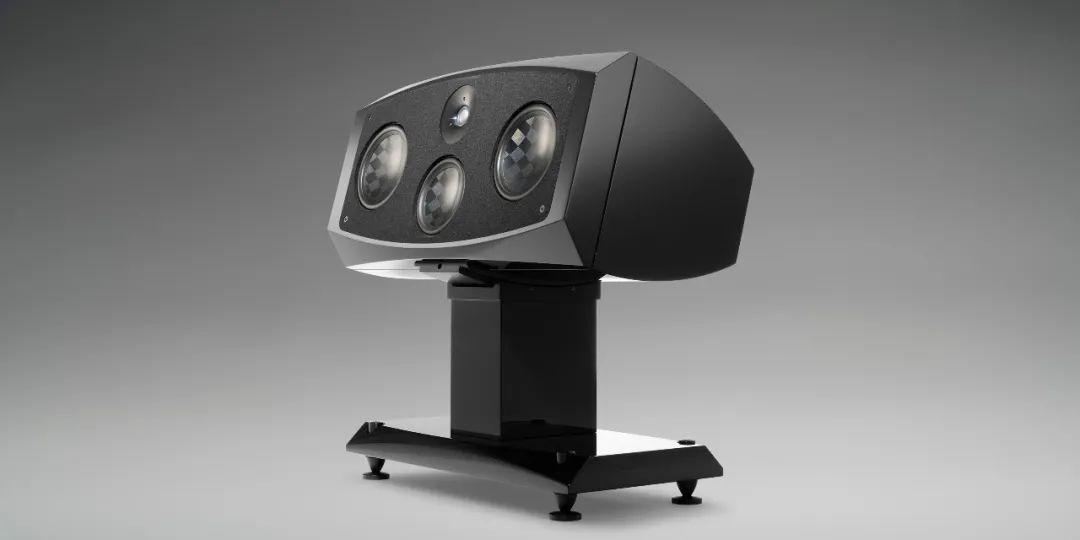

前面提到2003年时Rockport Technologies就有推出过Merak Center中置声道喇叭,最新世代的制品难道就只有四款落地式喇叭吗Rockport Technologies刚刚在官网发布了这款Taurus中央声道,除了音箱结构设计比照同齐外,它配备了1支铍振膜高音、16寸碳纤维编织复合振膜中音与27.25寸碳纤维编织复合振膜低音单体。更为特别也是在其他品牌少见的是,Taurus中央声道所配备的专属喇叭架还有一块圆弧顶板,可以很大幅度地任意调整Taurus中央声道的仰角,显然Rockport Technologies对于中置声道喇叭的研究相当透彻。

Rockport Technologies喇叭都有顶级钢琴等级的烤漆处理,也有非常多样的外观色彩可供用家定制。出类拔萃的设计绝不妥协于任何细节的Rockport Technologies诚然是HiEnd喇叭品牌中的耀目之星。




中国市场查询电话:  18420021412
