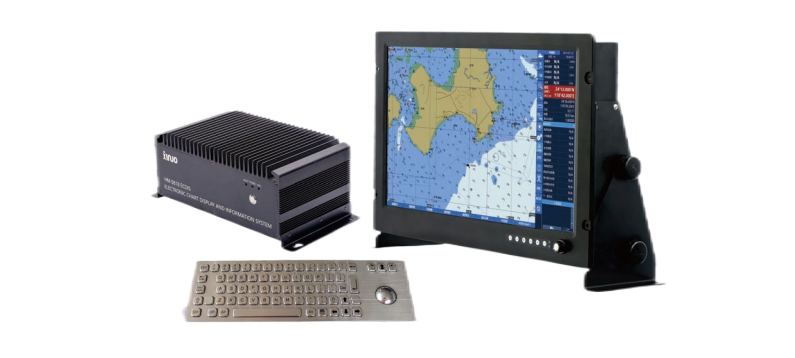

新诺(设备型号:HM-5818)电子海图数据安装操作流程

新诺HM-5818

电子海图数据安装

一.用户许可码（User Permit）查询

用户许可码是28个字符的字母数字串，其对于每个ECDIS设备是唯一的，在订购官方电子海图数据前需向海图服务商提供相应的用户许可码。

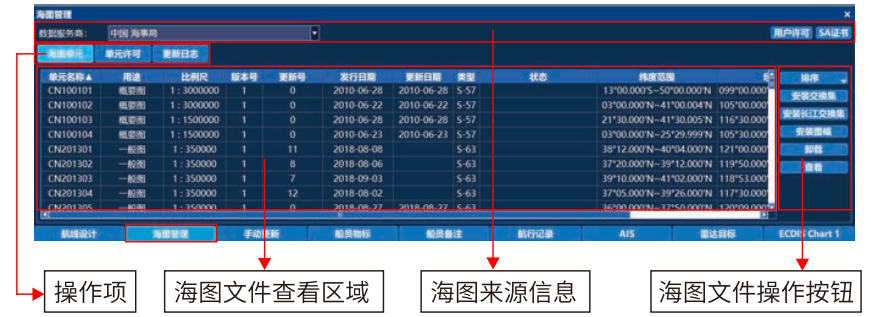

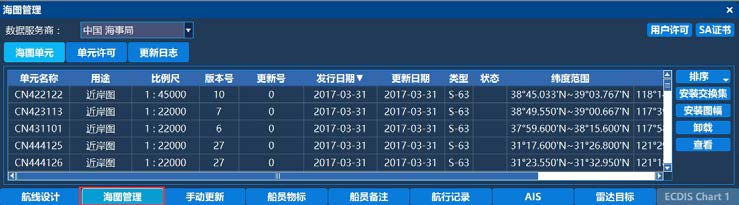

1.首先在主界面下方菜单栏，点击“海图管理”；

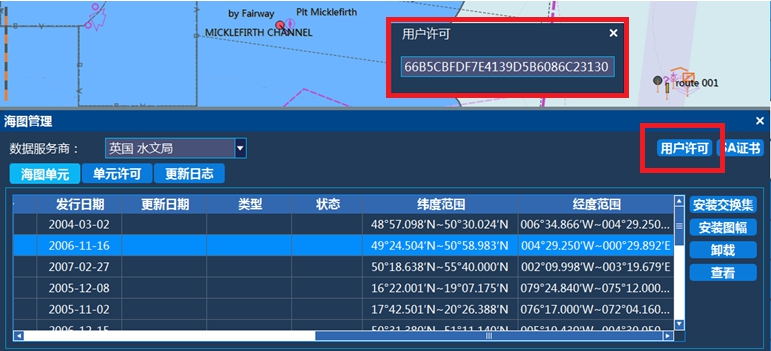

2.在弹出窗口中点击右上角的“用户许可”，打开用户许可对话框，随后对话框中将显示28个字符的用户许可码。

在正常电子数据安装流程中，图幅删除及许可删除属于非必要操作（即文中第二、三部分），如在使用过程中出现问题，可参考以下操作流程将数据删除！

二.图幅删除

1.首先点击“海图管理”；

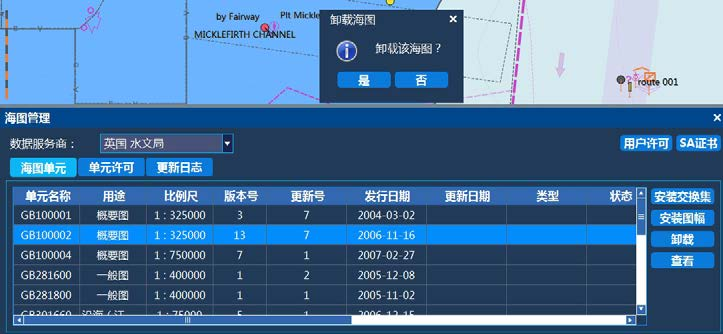

2.随后切换至“海图单元”，选择需要删除的图幅，点击“卸载”，在弹出的提示框中点击“确认”即可卸载海图。

三.许可删除

1.首先点击“海图管理”；

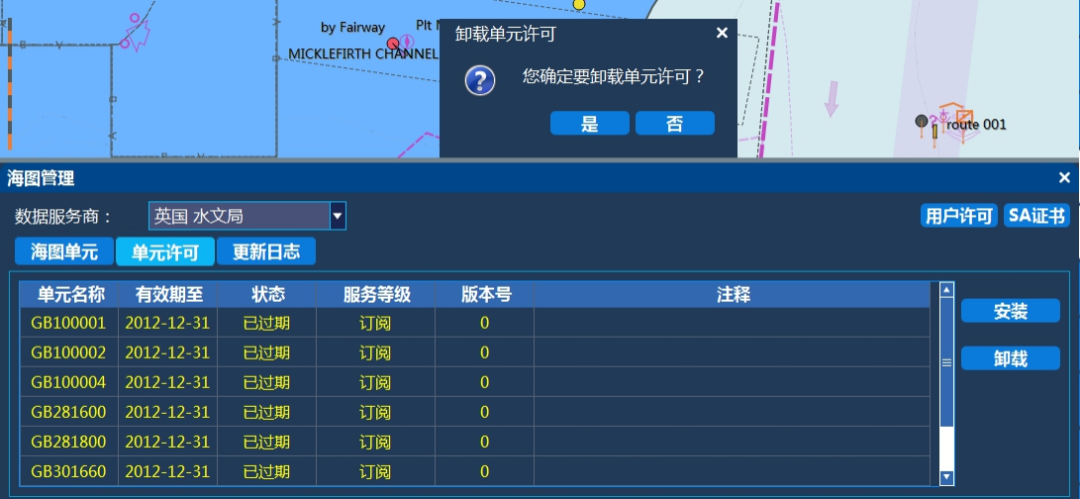

2.随后切换至“单元许可”，选择需要删除的图幅许可后点击“卸载”，单元许可将从系统中卸载。

四.许可安装

1.主页点击“海图管理”；

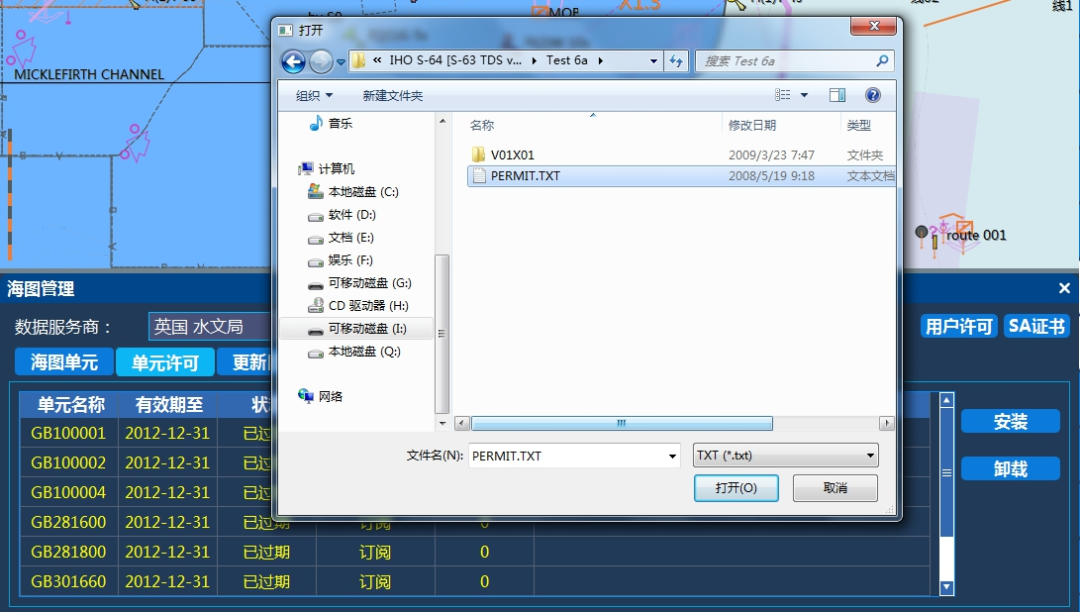

2.随后切换至“单元许可”，点击菜单右侧的“安装”，在弹出的子框中选择PERMIT.TXT文件，确认安装。

五.图幅安装

1.主页点击“海图管理”；

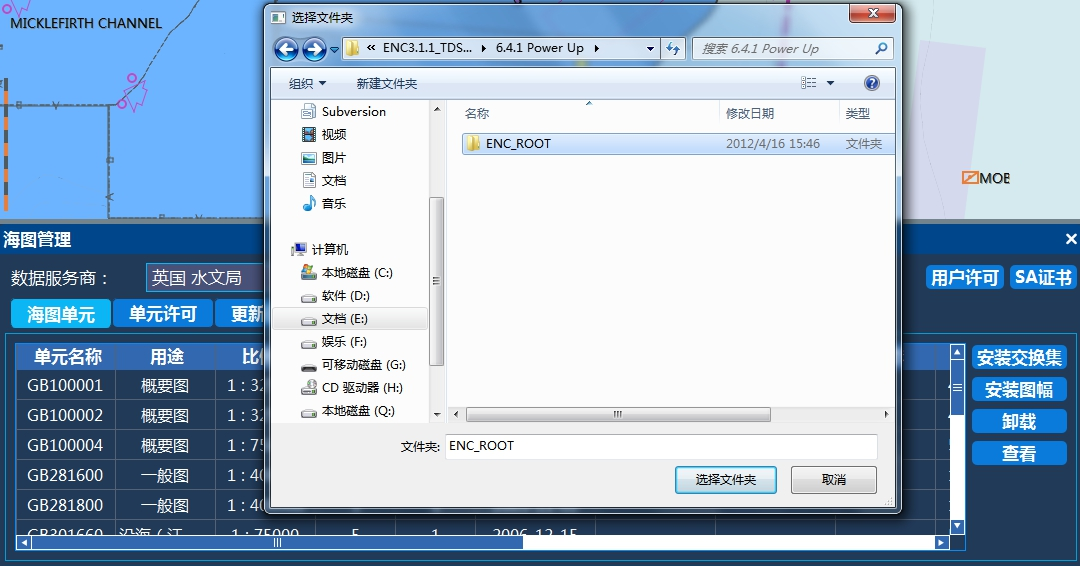

2.随后切换至“海图单元”，点击“安装图幅”，跳出子框后，选择到对应文件夹，即可安装图幅。

六.图幅状态查询

1.点击“海图管理”；

2.在海图单元界面中，即可查看电子海图数据版本号及更新号。

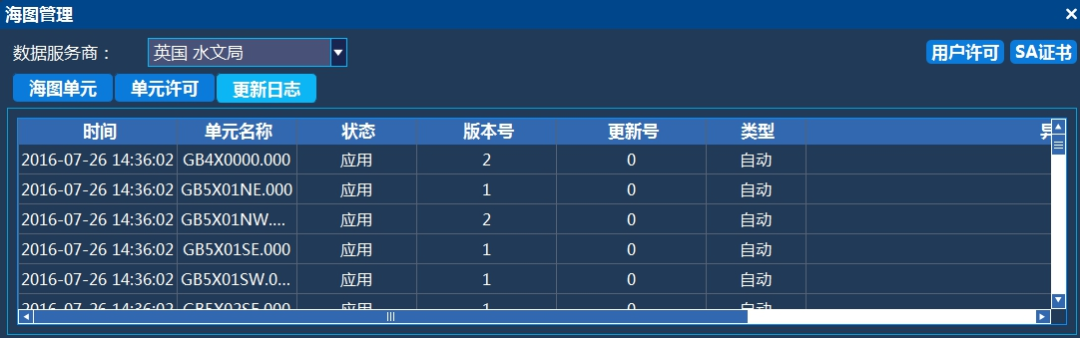

3.更新日志

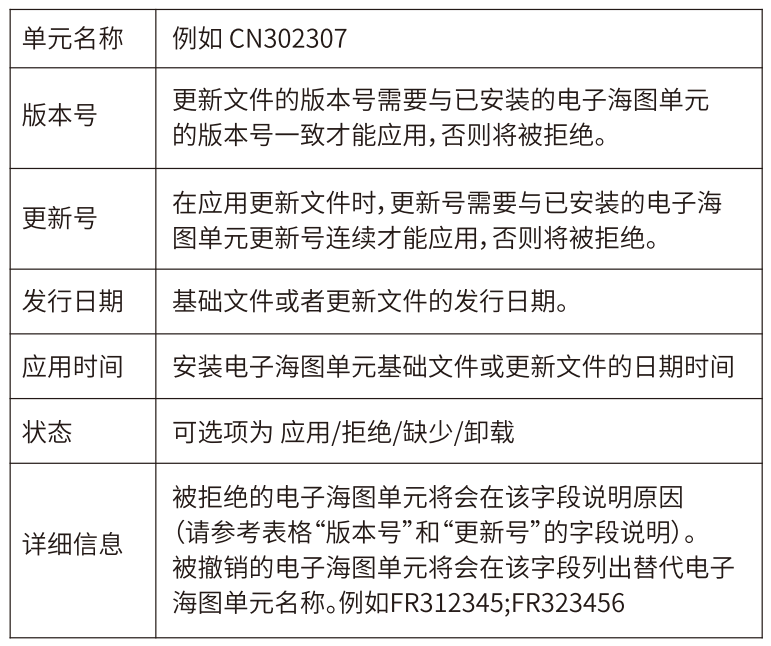

电子海图单更新日志保存您安装、更新、卸载电子海图单元历史记录。每一条记录包括以下字段信息:

更新记录保存在系统内,直至相应的电子海图其被新的版本替代。
