家装电工最全开关接线图:单控、双控、三控

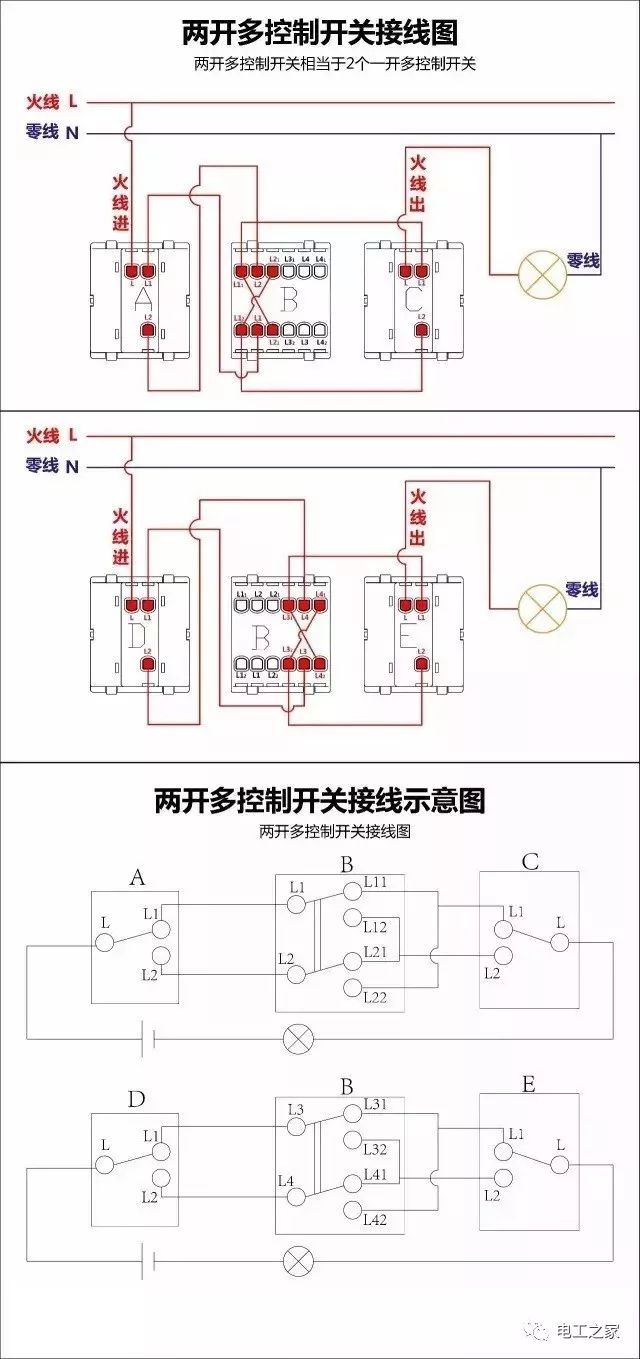

接线说明：火线先进双控开关A的L极，从开关A的L1出线连到多控制开关B的L1极，A开关的L2极出线连到多控制开关B的L3极。多控制开关的L11极和L32极串起来，L12和L31串起来。再从B开关的L11（或L32）出线连到双控开关C的L1极，从多控制开关B的L12（或L31）出线连到双控开关C的L2极，双控开关C的L极出线作为灯泡的火线，这样就完成接线了。

接线说明：两开多控制开关相当于2个1开多控制开关，（L1-L11-L12）与（L2-L21-L22）为一个多控制开关，（L3-L31-L32）与（L4-L41-L42）为一个多控制开关。
