干货!常用标准件的种类及用途;精度、机械性能等级.

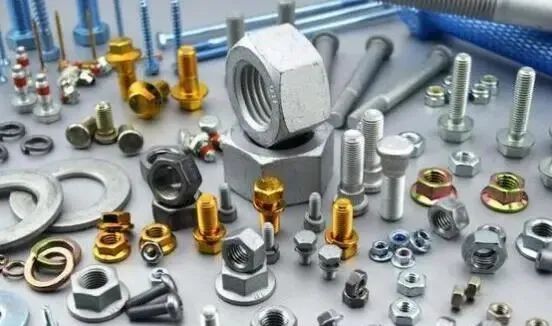

     标准紧固件共分十大类，选用时应按标准紧固件的使用场合和其使用功能进行确定。

     ①螺栓：螺栓一般与螺母（通常再加一个垫圈或两个垫圈）相配，用于起连接和紧固作用的场合。

    ②螺母：螺母与螺栓相配使用。

    ③螺钉：螺钉通常是单独（有时加垫圈）使用，一般起紧固或紧定作用。

    ④螺柱：螺柱一般为两端都带有螺纹（单头螺柱为单端带螺纹），通常将一头螺纹牢固拧入部件机体中，另一端与螺母相配，起连接和紧固的作用，但在很大程度上还具有定距的作用。

    ⑤垫圈：垫圈放在螺栓、螺钉和螺母等的支承面与工艺支承面之间使用，起防松和减小支承面应力的作用。

     ⑥自攻螺钉：与自攻螺钉相配的工件螺孔不需预先攻丝，在拧入自攻螺钉的同时，使内螺纹成型。

     ⑦铆钉：铆钉一端有头部，且杆部无螺纹。使用时将杆部插入被连接件的孔内，然后将杆的端部铆紧，起连接或紧固作用。

     ⑧销：销在使用时镶如入工件内，通常起连接或定位作用。

     ⑨挡圈：挡圈通常在轴上或孔内，起限制工件轴向的作用。

     ⑩木螺钉：木螺钉用于拧入木材，起连接或紧固作用。

1、品种的选择原则：

     （1）从加工、装配的工作效率考虑，在同一机械或工程内，应尽量减少使用标准件的品种。

    （2）从经济性考虑，应优先选用商品标准件品种。

    （3）根据标准件预期的使用要求，按型式、机械性能、精度和螺纹等方面确定选用品种。

2、型式：

    （1）螺栓：

     ①一般用途螺栓：品种很多，有六角头、方头之分，见国家标准GB 5780—GB 5790等。

     ②铰制孔用螺栓：使用时将螺栓紧密镶入铰制成的孔内，以防止工件错位，见GB 27等。

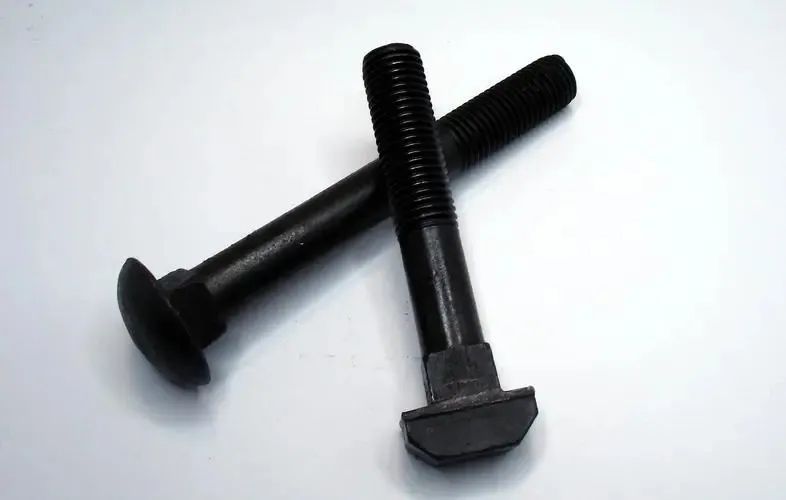

      ③止转螺栓：有方颈、带椎之分，见GB 12—15等。

     ④特殊用途螺栓：如T型槽用螺栓，见GB 37；活节螺栓，见GB 798；地脚螺栓，见GB 799等。

     ⑤ 钢结构用高强度螺栓连接副：一般用于建筑、桥梁、塔架、管道支架及起重机械等钢结构的摩擦型连接的场合，见GB 3632等。

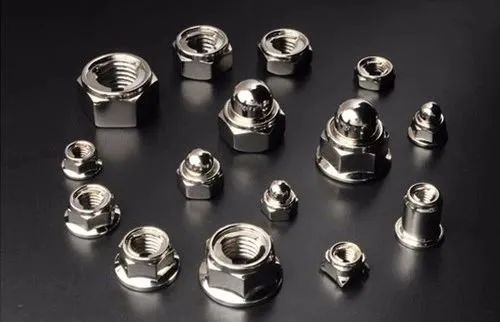

     （2）螺母：

     ①一般用途螺母：主要指六角螺母，另有方螺母，品种很多，见GB 41、GB 6170—6177等。

     ②开槽螺母：主要指六角开槽螺母，即在六角螺母上方加工出糟。它与螺杆带孔螺栓和开口销配合使用，以防止螺栓与螺母的相对转动，见GB 6178—6181等。

     ③锁紧螺母：指具有锁紧功能的螺母，有尼龙嵌件六角锁紧螺母，见GB 889、GB 6182、GB 6183和全金属六角锁紧螺母，见GB 6184—6187。

     ④特殊用途螺母：如碟形螺母，见GB 62；环形螺母，见GB 63；盖形螺母，见GB 802、GB 923；滚花螺母，见GB 806、GB 807和嵌装螺母，见GB 809等。

    （3）螺钉：

     ①机器螺钉：因头型和槽型不同而分成许多品种。头型有圆柱头、盘头、沉头和半沉头几种，头部才形为开槽（一字材）和十字槽两种。见GB 65、GB 67—69及GB 818—820等。

     ②紧定螺钉：紧定螺钉利用其尾端，起防止工件间相互位移及传递较少扭矩的作用。见GB 71、GB 73——75、GB 77、GB 78等。

     ③内六角螺钉：内六角螺钉适用于安装空间较小或螺钉头部需要埋入的场合。，见GB 70、GB 6190、GB 6191和GB 2672—2674等。

     ④特殊用途螺钉：如定位螺钉，见GB 72、GB 828、GB 829；不脱出螺钉，见GB 827—839、GB 948、GB 948和吊环螺钉，见GB 825等。

    （4）螺柱：

     ①不等长双头螺柱：适用于一端拧入部件机体，起连接或紧固作用的场合。见GB 897—900等。

     ②等长双头螺柱：适用于连端与螺母相配，起连接或定距作用。见GB 901、GB 953等。

     （5）垫圈：

      ①平垫圈：用以克服工件支承面不平和增大支承面应力面积。见GB 848、GB 95—97和GB 5287。

     ②弹簧（弹性）垫圈：弹簧垫圈见GB 93、GB 859等，弹性垫圈见GB 860、GB 955等。

     ③止退垫圈：有内齿锁紧垫圈，见GB 861；外齿锁紧垫圈，见GB 862；单耳止动垫圈，见GB 854；双耳止动垫圈，见GB 855；圆螺母止动垫圈，见GB 858等。

     ④斜垫圈：为了适应工件支承面的斜度，可使用斜垫圈。有工字钢的用方斜垫圈，见GB 852；槽钢的用方斜垫圈，见GB 853。

    （6）自攻螺丝：

     ①普通自攻螺钉：螺纹符合GB 5280（自攻螺钉用螺纹），螺距大，适合在薄钢板或铜、铝、塑料上使用。见GB 845—847、GB 5282—5284等。

     ②自攻锁紧螺钉：螺纹符合普通米制粗牙螺纹，适合在需耐振动场合使用。见GB 6560—6564。

    （7）铆钉：

     ①热锻成型铆钉：一般规格较大，多用于机车、船舶及锅炉等，通常需通过热锻使头部成型。见GB 863—866。

     ②冷镦成型铆钉：一般直径规格≤16mm，通常通过冷镦使头部成型。见GB 867—870、GB 109等。

    ③空心和半空心铆钉：空心铆钉，见GB 976；半空心铆钉，见GB 873—875等。

     ④特殊用途铆钉：有无头铆钉，见GB 1016；管状铆钉，见GB 975；标牌铆钉，见GB 827等。

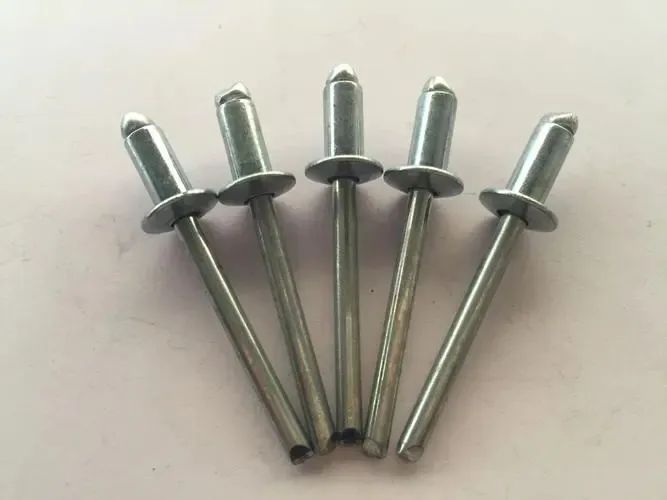

     ⑤抽芯铆钉：属于单面铆接的铆钉，是近年来广为使用的一种新型铆钉，有迅速、安全、方便等特点，并具有防水、防渗漏个优点。

    （8）销：

    ①圆柱销：有无螺纹圆柱销，见GB 119；内螺纹圆柱销，见GB 120；外螺纹圆柱销，见GB 878；弹性圆柱销，见GB 879；带孔圆柱销，见GB 880等。

    ②圆锥销：有无螺纹圆柱销，见GB 117；内螺纹圆柱销，见GB 118；螺尾圆锥销，见GB 881；开尾圆锥销，见GB 877。

     ③开口销：一般与螺杆带孔螺栓和开槽螺母相配，起防止螺栓、螺母松动的作用。见GB 91。

    （9）挡圈：

     ①弹性挡圈：有孔用弹性挡圈。见GB893；轴用弹性挡圈。见GB 894及轴用开口挡圈GB 896。

     ②钢丝挡圈：有孔用钢丝挡圈，见GB 895.1；轴用钢丝挡圈，见GB 895.2及钢丝锁圈，见GB 921。

     ③轴类件用锁紧挡圈：有用锥销锁紧的挡圈，见GB 883；用螺钉锁紧的挡圈，见GB 884、GB 885等。

     ④轴端挡圈：有用螺钉紧固的轴端挡圈，见GB 891和用螺栓紧固的轴端挡圈，见GB 892。

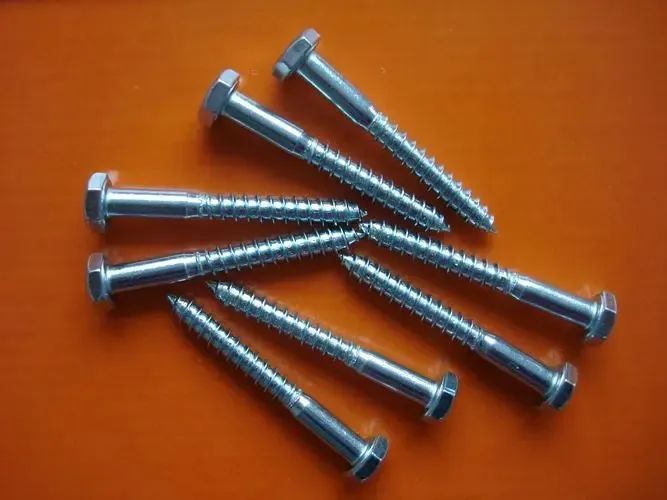

     （10）木螺钉：

      因头型和槽型不同而分成许多品种。头型有圆头、沉头、半沉头等几种，头部槽形为开槽（一字槽）和十字槽两种。见GB 99—101、GB 950—952等。

    （1）螺栓、螺钉、螺柱和螺母

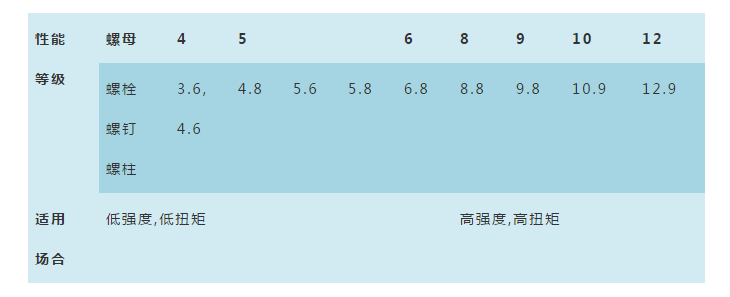

表1.1：螺栓、螺钉、螺柱和螺母性能等级

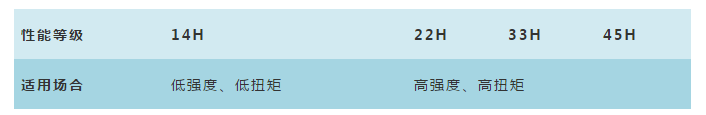

    （2）紧定螺钉

表1.2

    （3）自攻螺钉和自攻锁紧螺钉

     普通自攻螺钉不按机械性能分级，只要选择适当规格，见GB 3098.5中3.6条和表3）就可满足其一般使用要求。

     自攻锁紧螺钉的机械性能等级分A、B两级。A级为高强度等级；B级为低强度等级。

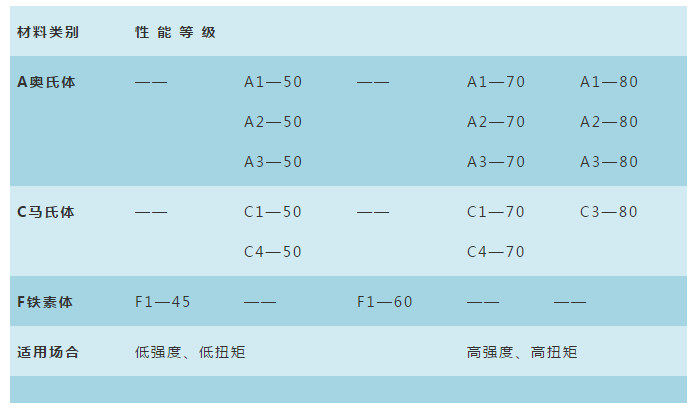

（4）不锈钢螺栓、螺钉、螺柱和螺母

表1.3

     标准件（紧固件）的精度由产品等级决定。

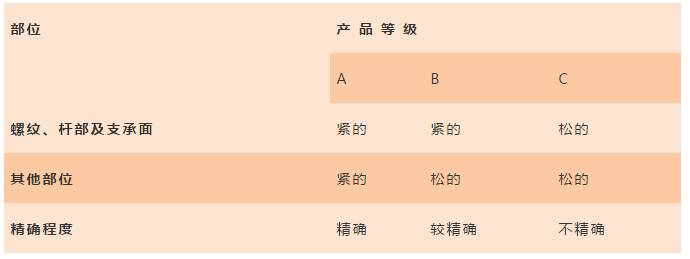

表1.4：标准件（紧固件）的产品等级及精确程度

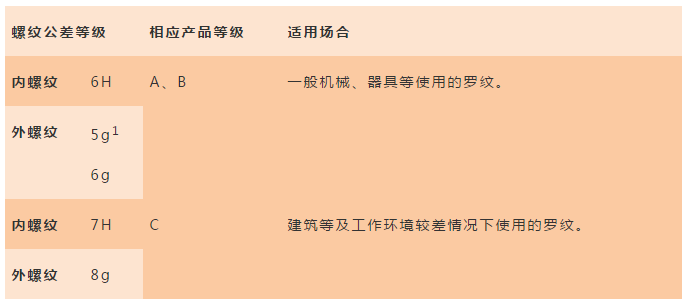

螺纹公差等级

标准件（紧固件）螺纹公差等级

表1.5

    注：

    (1)仅机械性能为45H级的紧定螺钉和12.9级的内六角螺钉的螺纹公差可采用5g级。

    （2）螺距的选择。

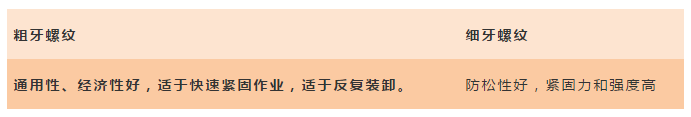

 粗牙螺纹和细牙螺纹的比较

表1.6

确定规格

     ①直径规格尽量选第一系列数值，尽可能不采用产品标准尺寸表中括号内的数值和尽量不采用的规格表中的数值。

     ②长度规格一般不采用产品标准规定以外的规格。一般螺栓或螺母相配连接时，螺纹末端露出（0.2~0.3）d的长度为宜。

     ③直径与长度相配的规格，应优先选用商品规格范围内的规格。
