设备传动号的编排

日期：2023-09-09 07:44:58 来源：网络整理作者：本站编辑浏览：23 评论：0

关键词：传动号设备名称控制 PLC

通常工艺专业给电气专业提的任务书只有设备名称，传动号要电气控制专业自己编。

传动号的编排没有严格的规定，可以任意定义。

和程序变量的定义一样，不同的编排方式对设计效率影响是很大的。

本文以一个工程为例说明传动号编排的影响。

一、工程介绍

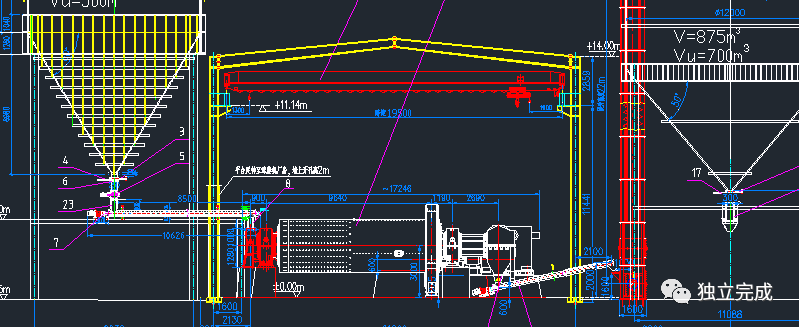

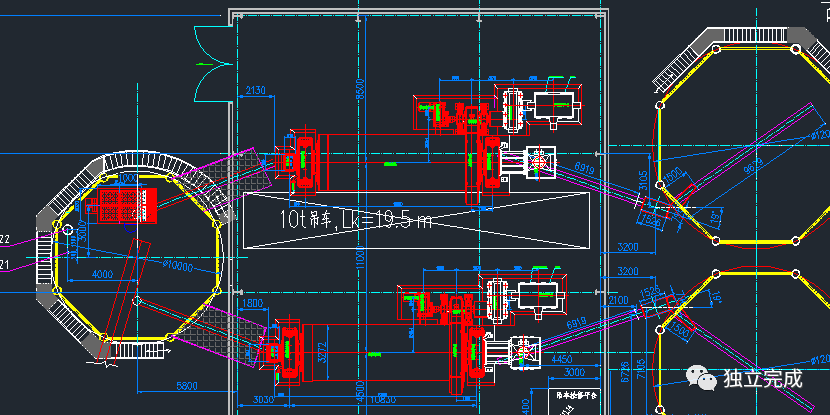

本工程为一个配料生产线，有两条并行的生产线：

设备分为三类：

1）变频调节的进料设备：圆盘给料机和计量螺旋；

2）普通不可逆电动机：螺旋和斗提机；

3）电动阀门；

这三类设备按生产线顺序定义，中间有交叉。

二、通常的传动号定义方式

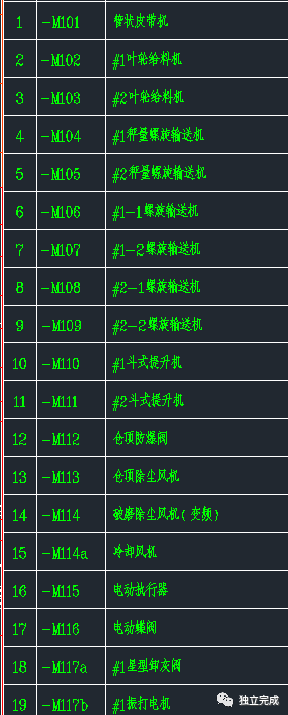

通常是按工艺流程顺序编排：

这种编排没有技术问题，但是对于整个系统的编程和维护有以下问题：

1）从传动号无法分清楚是电动机还是阀门；

2) 两条线设备交叉布置，不好分辨；

三、程序结构

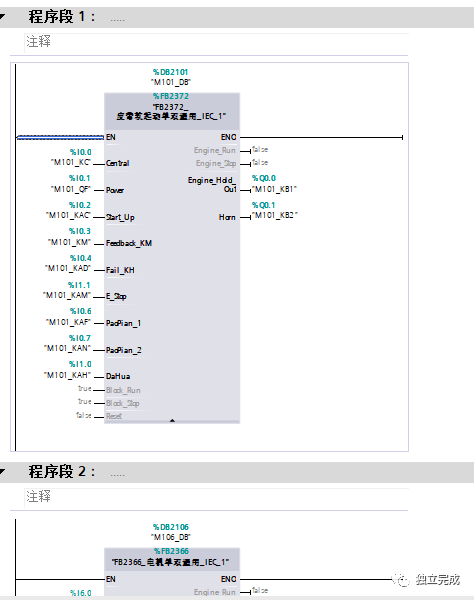

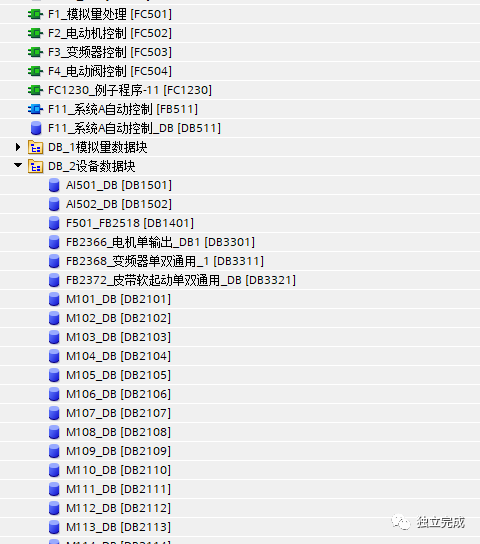

程序结构如下：

程序分为不同的子程序，实现不同的设备控制，由于传动号编排得不规律，顺序是乱的。

每次修改都要按工艺图核对顺序和设备，通过传动号无法清晰指示设备类型。

四、改进的思路

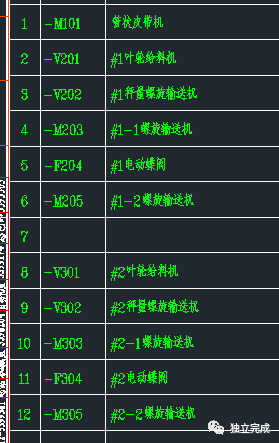

可以做如下改进：

改进的编号有以下特点：

1）M表示普通电动机；V表示变频电机；F表示阀门；

2）从1编排的是公共设备；从2编排的是已#生产线；从3编排的是已#生产线；

3）最后一位表示工艺流程顺序；

五、小结

1）传动号的编排看似简单，好的编排可以提高效率；

2）分类编排，便于程序查找和维护；

3）按顺序编排，便于连锁条件设置和监视。
