每一个项目在投标前都会经设计院设计工艺流程图，然后投标者依据流程图上标识的DCS控制点及设备连接线路和连锁来分析控制原理。但是对于刚刚接触DCS行业的人员，或非自动化专业人员，难免会遇到无法正确识别DCS工艺流程图中图形符号的困扰，导致无法正确读图。
针对该现象，小编特提供以下常见图形符号及代码表示，方便大家学习。
#管道符号识别
1、主要物料管道、辅助物料管道、引线、管件、阀门、仪表线和设备轮廓线一般均用直线表示。
区别在于线宽，一般主要物料管道用较粗线宽，辅助物料管道稍细， 引线、管件、阀门、仪表线和设备轮廓线用普通细线，最细。例如下图
2、隔热管（热保温）
3、隔冷管（冷保温）
4、伴热管

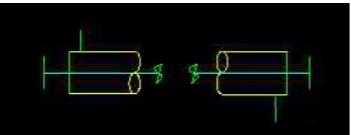

5、夹套管
6、物料流向
有时箭头会改用其他形式，但是总体是这样的表示方式。
7、进或出装置去向标记
8、进或出图纸去向标记（箭头内注图纸序号）
9、管道相连
10、管道交叉
#阀门类符号识别
1、止回阀
2、气动切断阀
3、气动薄膜调节阀
4、蝶阀
5、球阀
6、截止阀
#管件符号识别
1、管道法兰盖
2、放空管
3、Y型过滤器
4、金属软管

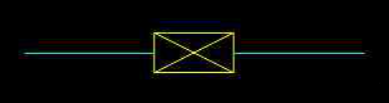

5、阻火器
6、视盅
7、膨胀节
8、水表
9、快接头
10、同心异径管
11、偏心异径管
#特殊阀门、管件识别
1、安全阀
2、爆破片
3、减压阀
4、疏水器
5、回流比调节器
连接（过程连接或机械连接线）和电动信号线识别均用直线表示：

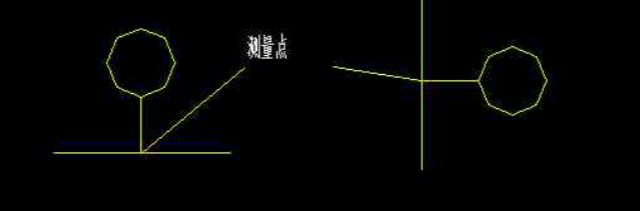

测量点图形符号的表示方法识别：
仪表安装位置的图形符号识别：
1、就地安装仪表

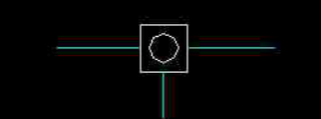

2、控制室内DCS显示仪表
3、集中仪表盘面安装仪表
4、连锁
#塔器等设备类符号识别

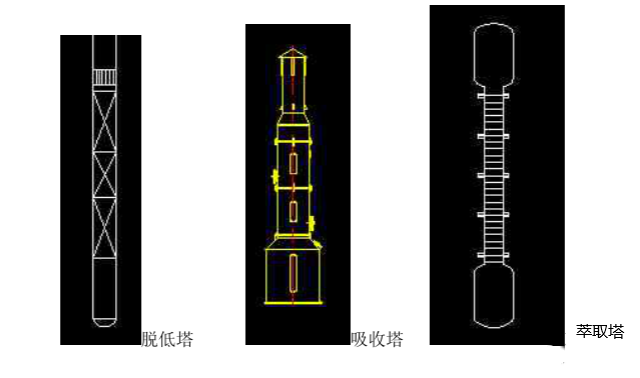

1、塔

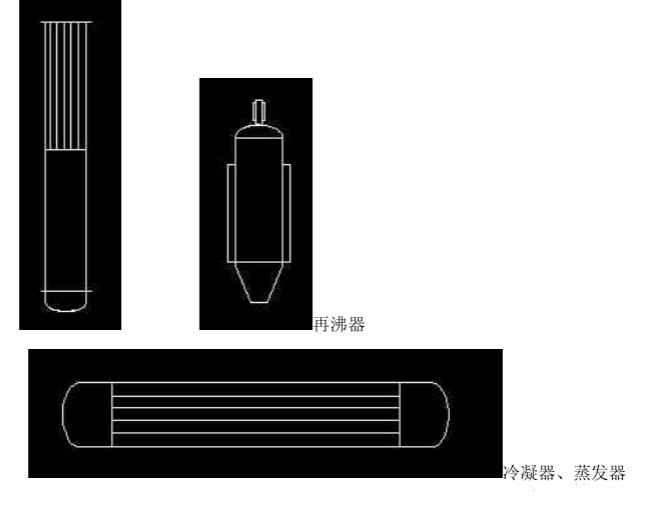

2、换热器
3、泵
（1）循环泵（一般泵）
（2）真空泵
（3）真空泵组

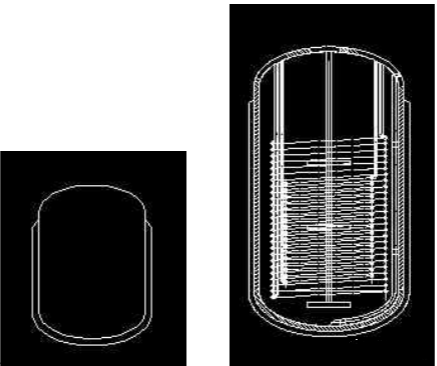

4、反应器
反应釜
5、容器
槽、罐

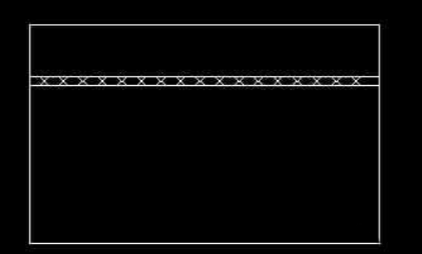

6、过滤器

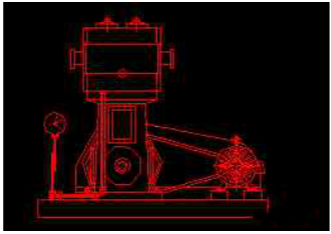

7、压缩机

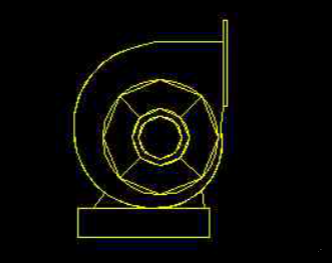

引风机
#英文字母代号及编号识别

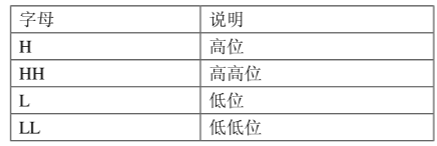

1、程度符号识别

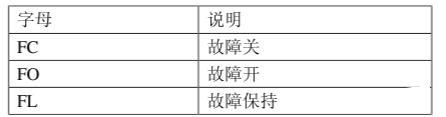

2、故障符号识别

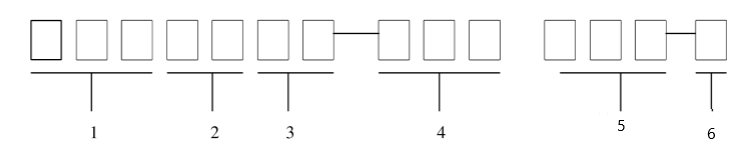

3、管道编号识别

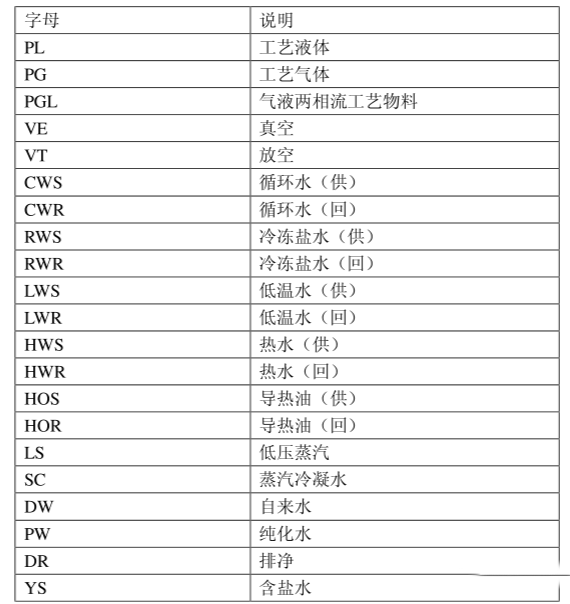

（1）物料代号识别

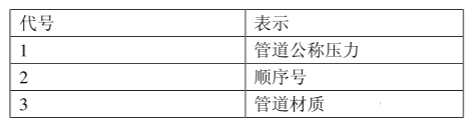

（2）管道等级号识别
管道公称压力符号识别

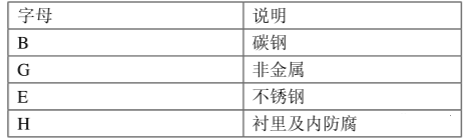

管道材质符号识别
（3）隔热、隔声代号识别

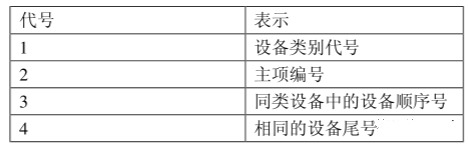

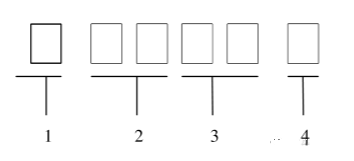

4、设备位号识别
设备类别代号符号识别

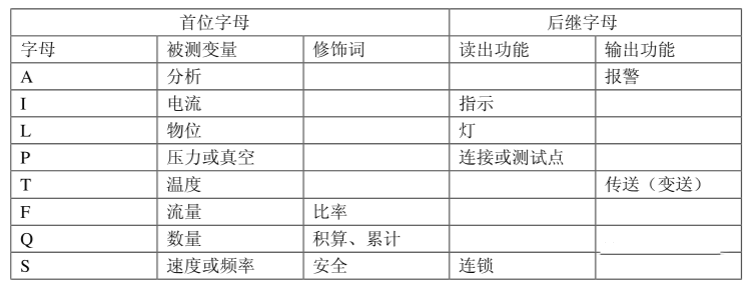

5、被测变量和仪表功能的字母代号识别
#DCS符号含义
SH: PV scale high limit 标度高极限
SL:PV scale low limit标度低限度
PV:presses variable现场值
SV:setpoint value设定值
MV:manipulated output value开度
DV:control deviation value控制偏差值
SAM:totalizer value计算值
OPHI:output high-limit index产品高极限索引
OPLO:output low-limit index产品低限度索引
HH:high-high limit alarm setpoint调整点高高极限的警报
PH:high limit alarm setpoint调整点高极限的警报
PL:low limit alarm setpoint调整点低限度的警报
LL:low-low limit alarm setpoint调整点低低极限的警报
VL:velocity alarm setpoint调整点速度的警报
DL:deviation alarm setpoint调整点偏差的警报
SVH:setpoint high limit调整点高极限
SVL:setpoint low limit调整点低限度
MH:manipulated variable high-limit setpoint调整点操纵量的高极限
ML:manipulated variable low-limit setpoint调整点操纵量的低限度
P:proportional band成比例范围
I:integral time积分时间
D:derivative time衍生时间
GW:gap width空隙宽度
DB:dead死带
CF:compensation gain报偿获取
CB:compensation bias报偿偏差
