1.什么是电路

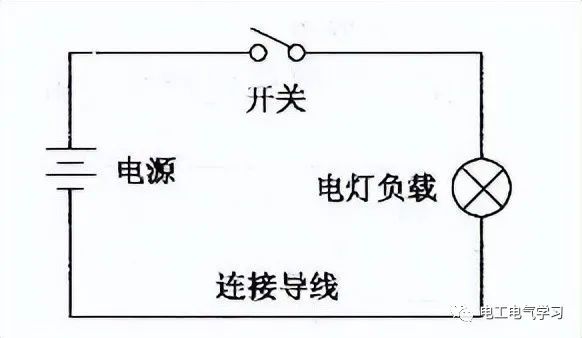

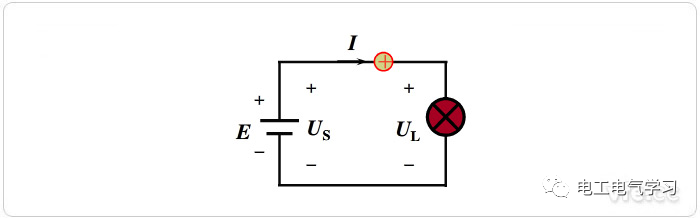

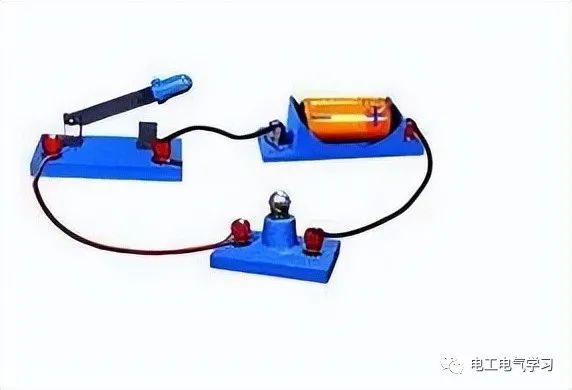

电路是为了某种需要，将电气设备和电子元器件按照一定方式连接起来的电流通路,如下图.电路图是为了研究和工程的实际需要,用国家标准化符号绘制的,表示电路设备装置组成和连接关系的简图.

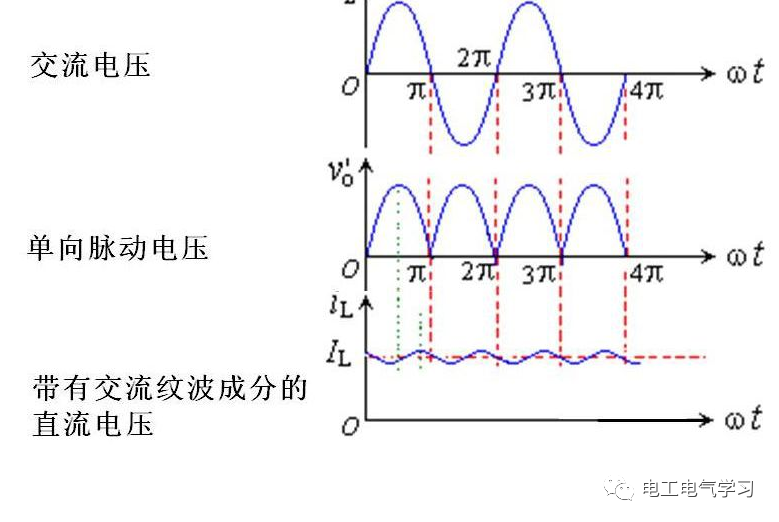

2.什么是交流电
大小和方向随时间按正弦曲线的规律发生周期性变化的电动势,电压和电流分别称为交变电动势,交变电压和电流,通称为交流电。在交流电作用下的电路称为交流电路.目前,工业生产和日常生活中使用的电能都来自交流电网,它们都属于交流电.

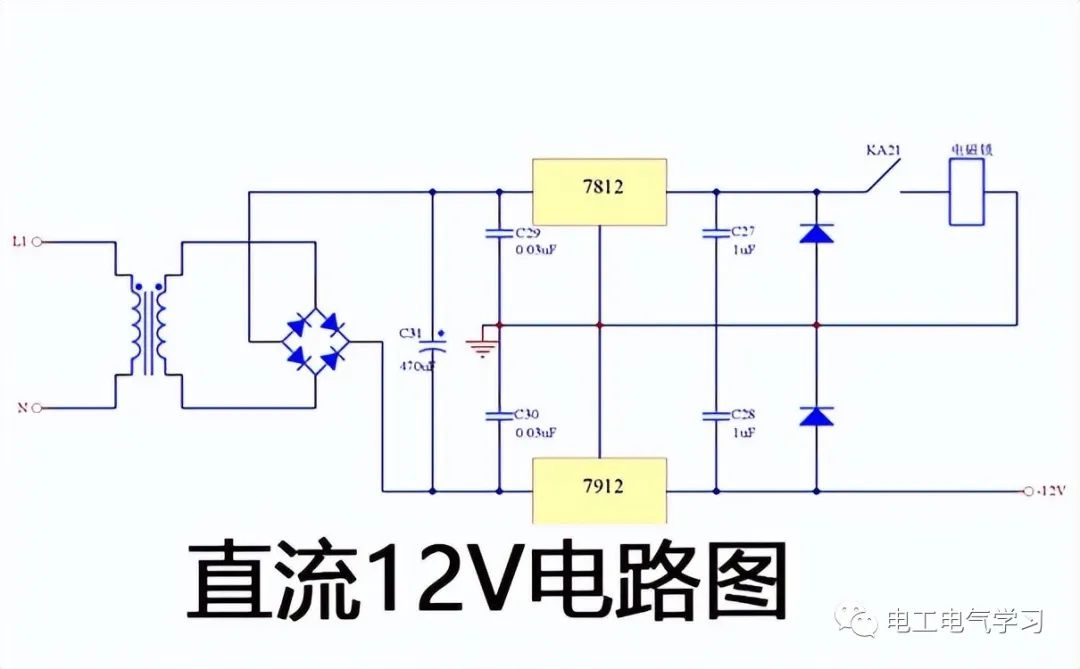

3.什么是直流电
直流电(Direct Current,简称DC )又称恒流电,恒定电流是直流电的一种,是大小方向都不变的直流电,它是由爱迪生发现的.1747年,美国的富兰克林根据实验提出电荷恒定律,并且定义了正电和负电的术语
4.电压等级的划分：
1.我们生活常见电压大小种类繁多;如DC1.5V，DC3V，5V，12V，24V，48V，220V等，还有AC36V,AC110V,AC220V,AC380V,AC 500V,AC1000V,等等。
5.三相交流电和单相交流电的区别：

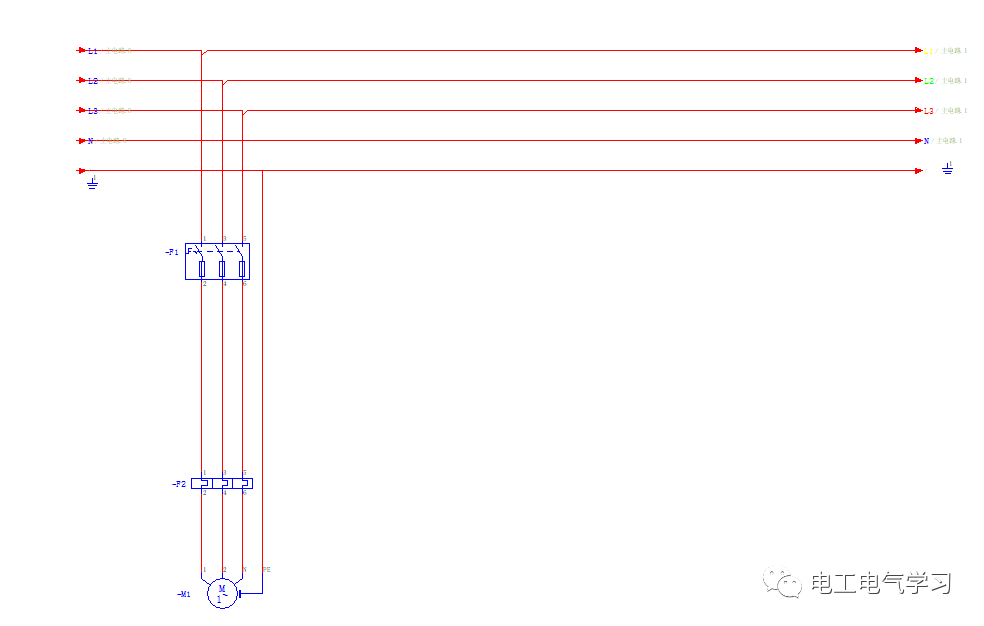

交流电可以理解为大小和方向都在随时间的变化而变化，我们国家的交流电的频率为50HZ.工厂的设备通常用的是三相五线制，如图：
6.电气元件的认知

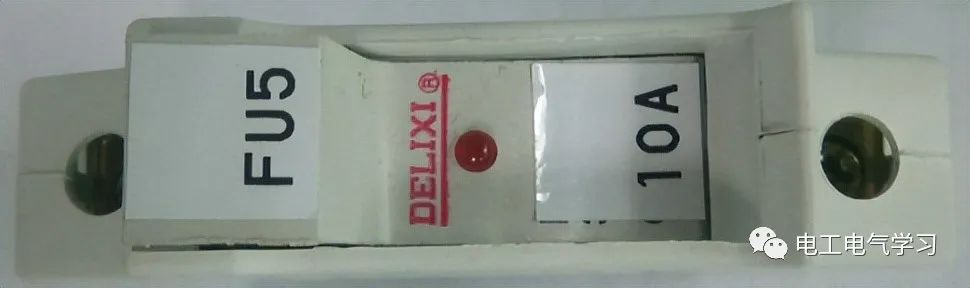

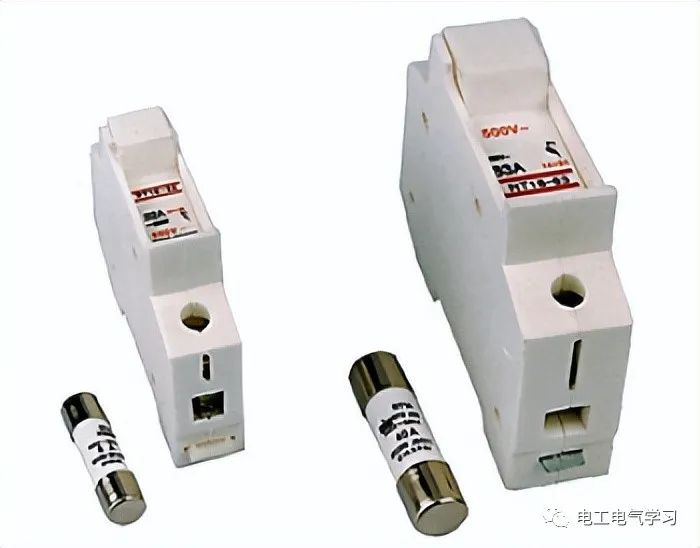

1.熔断器（熔断器的作用是指当电流超过熔断体的额定值，熔断体中的熔丝断裂到保护电器元件的作用）本图中熔体的额定值是10A，通常用FU来表示。
2.单极空气开关 (它的作用和熔断器是一样的，不同之处在于熔断器的熔丝断了以后，需换熔断器，而单极空气开关则不用，只需排查电流过大的原因，排除以后可以继续工作) 电路中用了空气开关，则不用熔断器，反之则一样。

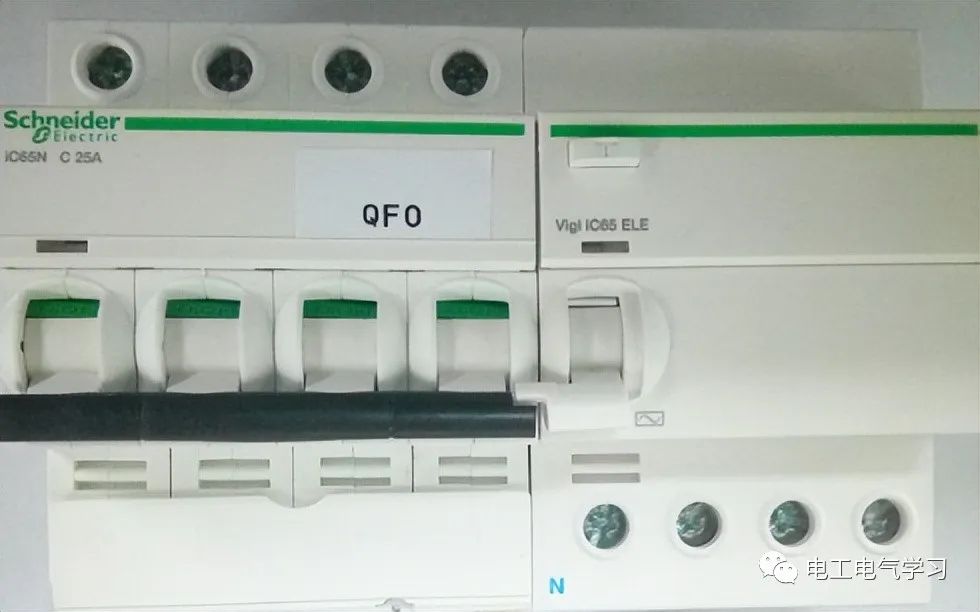

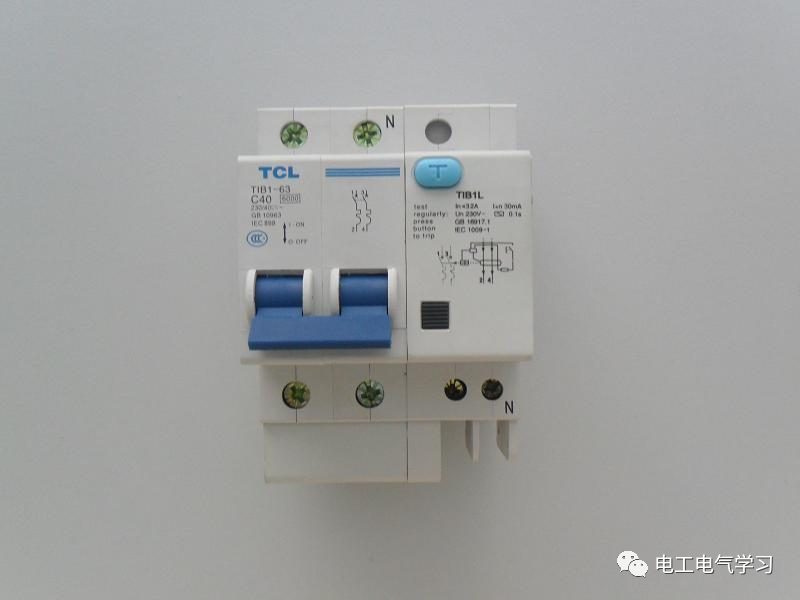

3.漏电保护开关（它的作用是漏电加过载保护，双重功能，漏电电流是30MA，超过30MA自动跳开）通常用QF来表示。

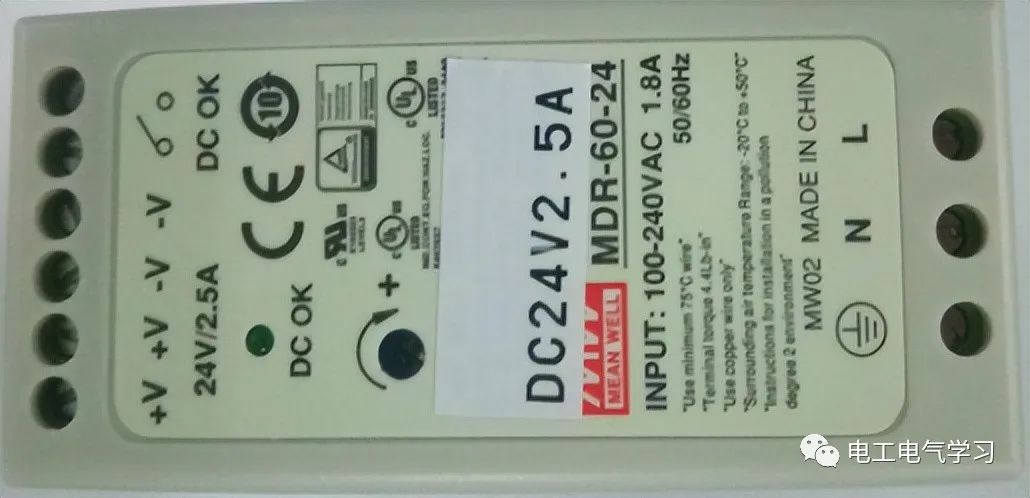

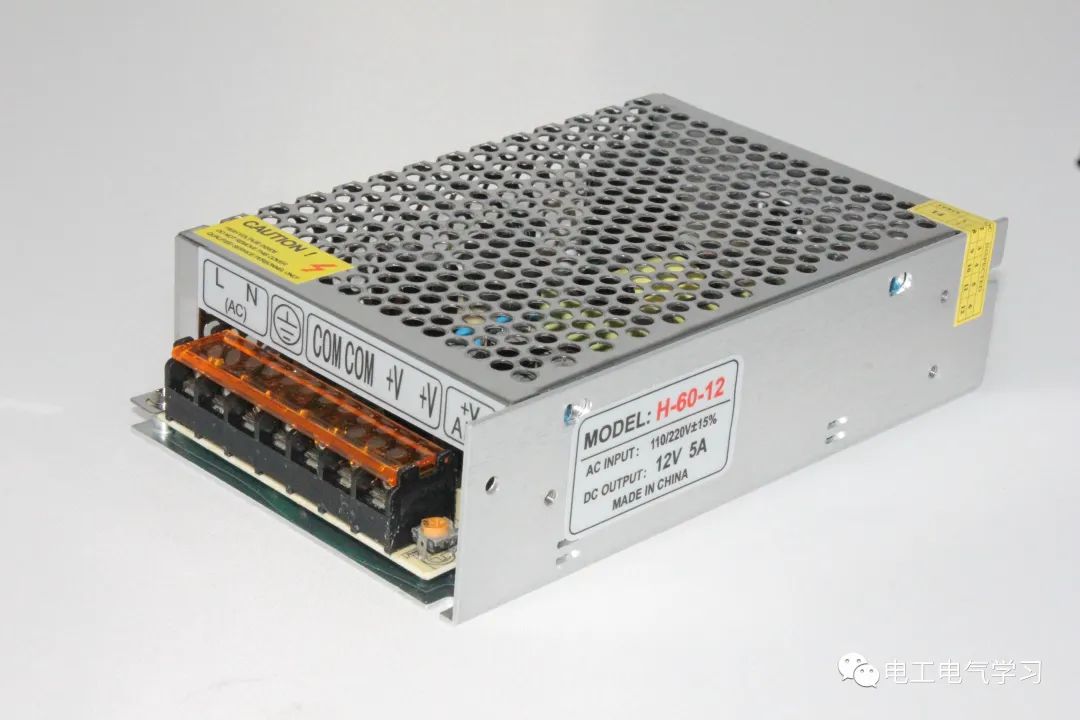

4.开关电源(我们工业用的最多的是明伟的开关电源，此款是导轨式是，好处是可以
卡在导轨上，作用是向外界提供直流电源。)此图中24V直流电源，额定电流为2,5A 通常用DC POWER来表示。

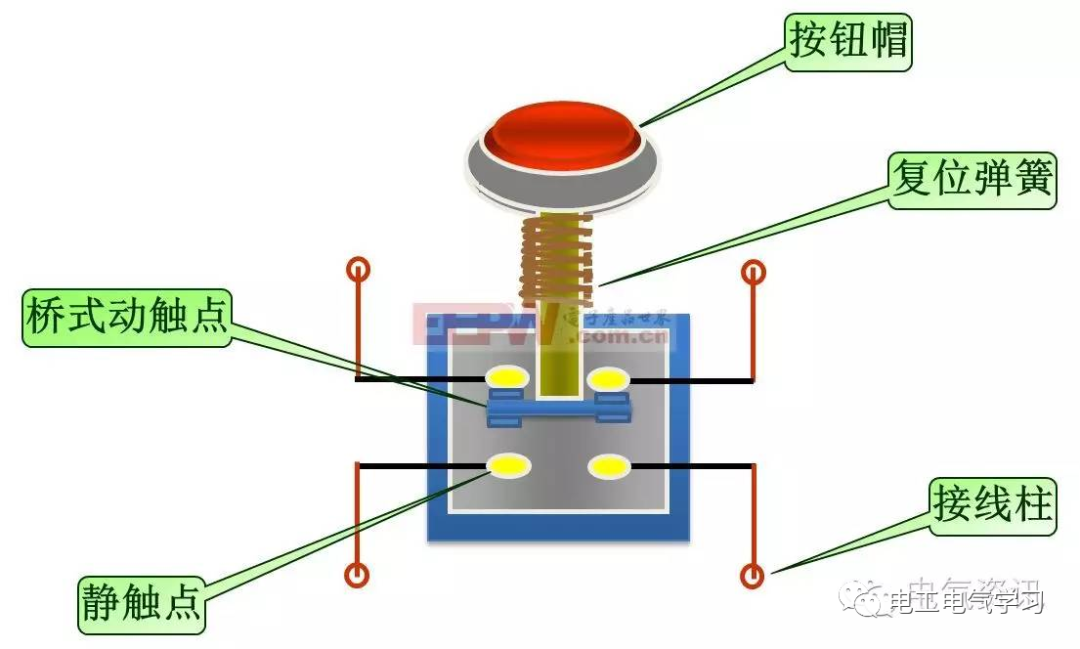

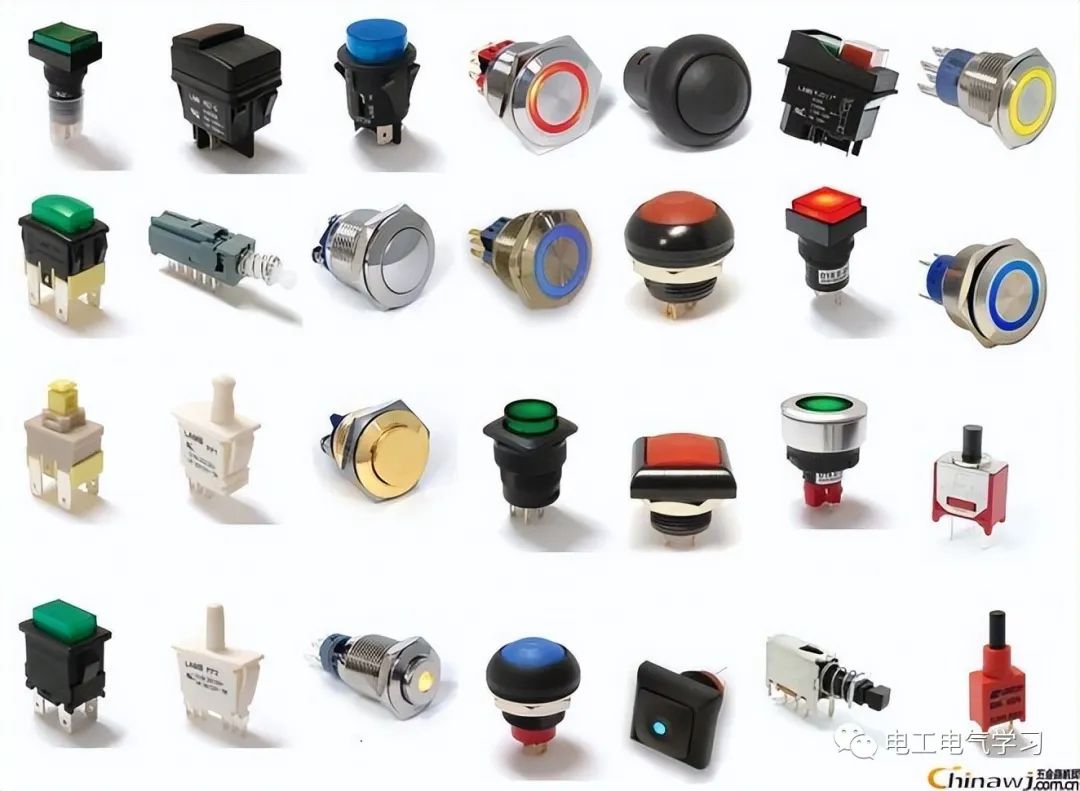

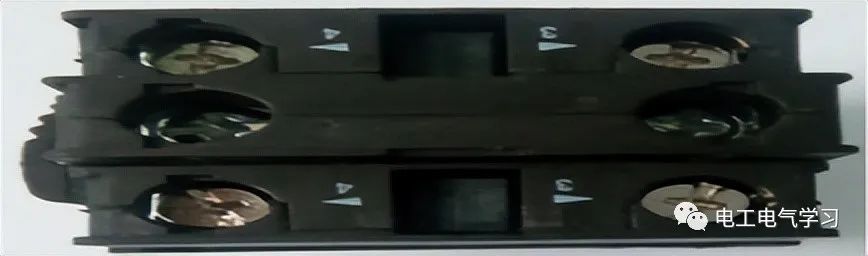

5.按钮（左图中绿色为启动按钮，按钮的3,4接点为常开接点）常开表示NO
通常用SB来表示。

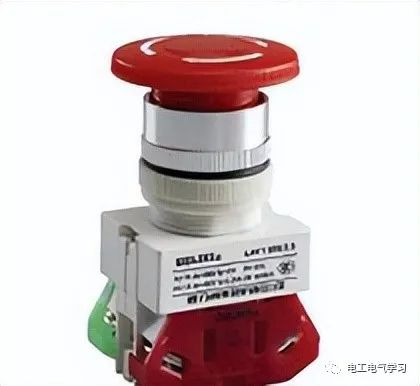

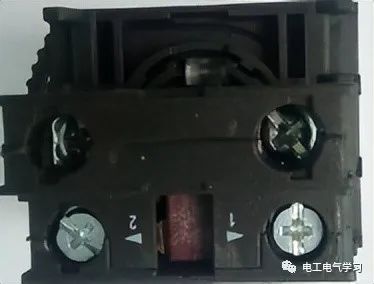

6.按钮（左图中绿色为停止按钮，按钮的1,2接点为常闭接点）常闭表示NC通常用SB来表示

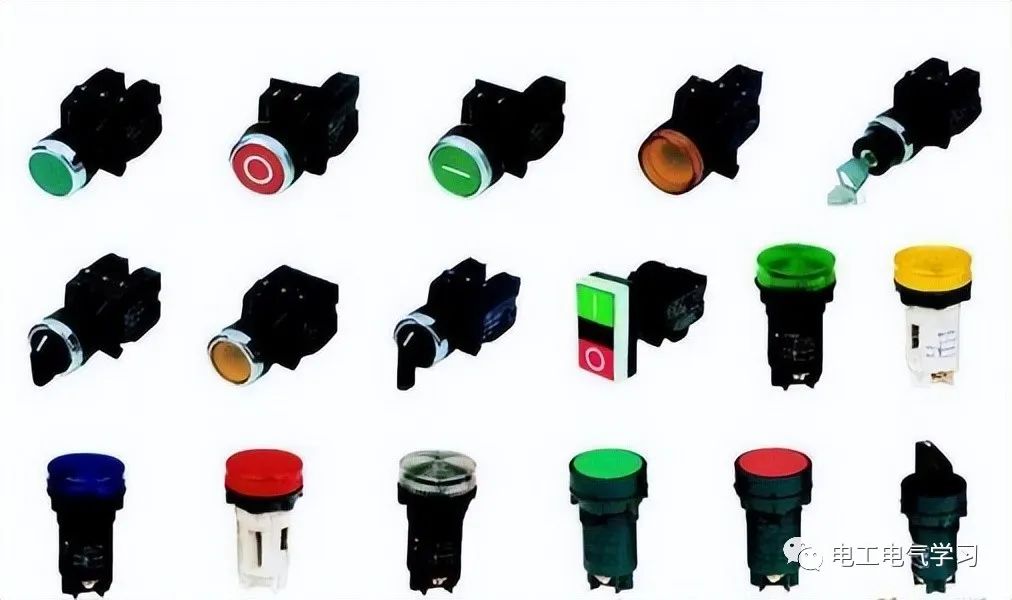

7.指示灯.
指示灯的目的是为了表示机器设备的运行状态情况.

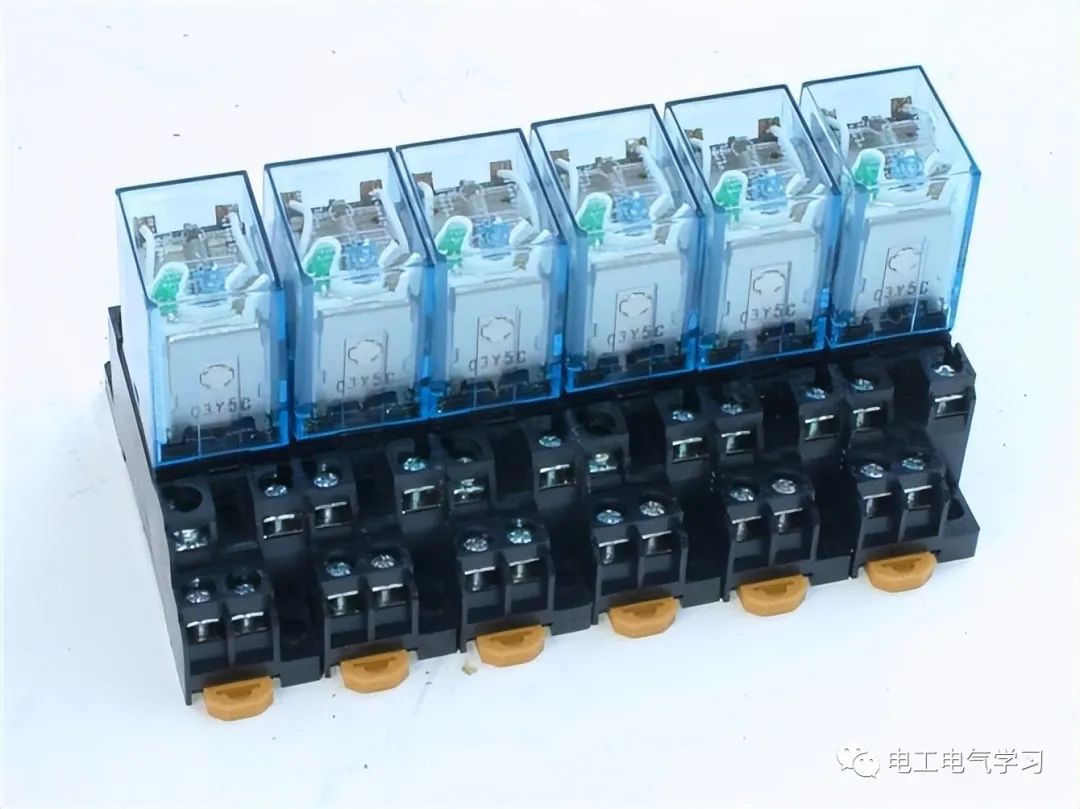

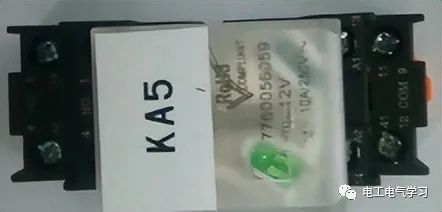

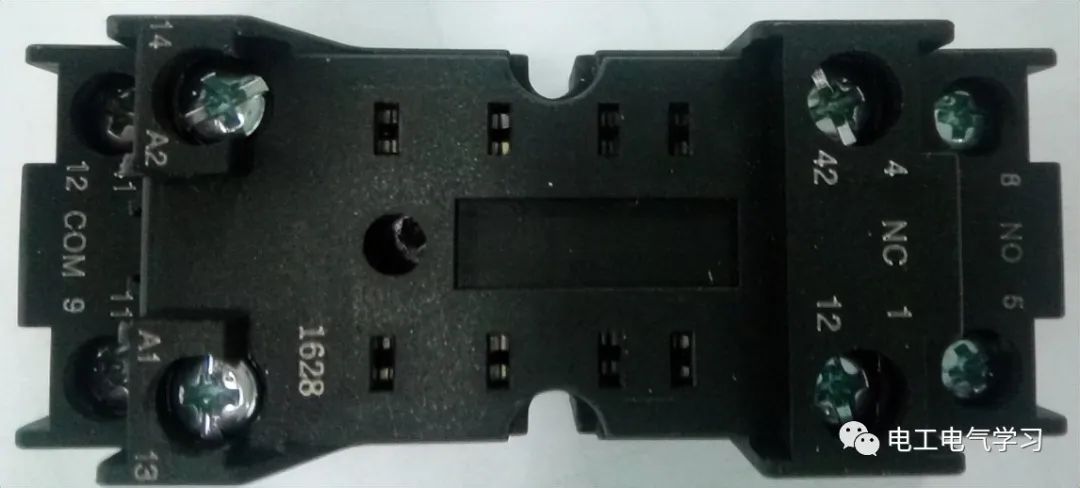

8.中间继电器 （作用是起到通断作用，通常应用在小负载的电气，也可以作为逻辑关系处理的中间环节）A1,A2为线圈，COM与NC表是在没有给线圈通电的情况下，是接通的，通了电，则是断开的，COM与NO刚好相反，通常用KA来表示。

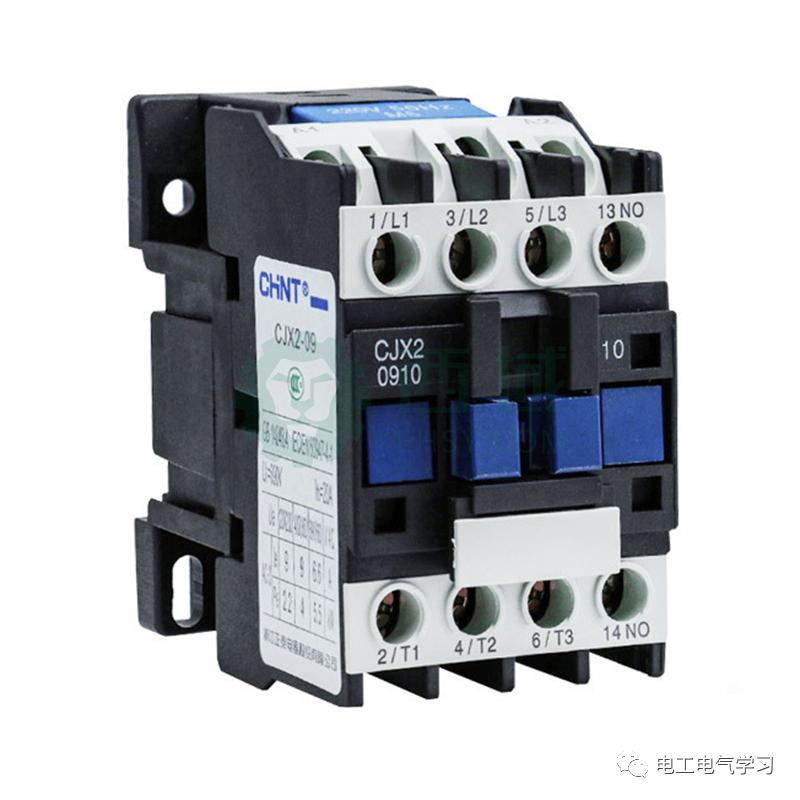

9.接触器（接触器常见有交流接触器，直流接触器，直流线圈有DC12V,DC24V,DC48V等，交流线圈有AC110V,AC220V,AC380V等）左图中1,2 3,4 5,6 是三对主接点，通大电流用，13,14 21，22 是辅助常开和常闭接点，NO和NC接点，辅助接点是起到逻辑关系处理用的，A1，A2是直流线圈，通常用KM来表示。
