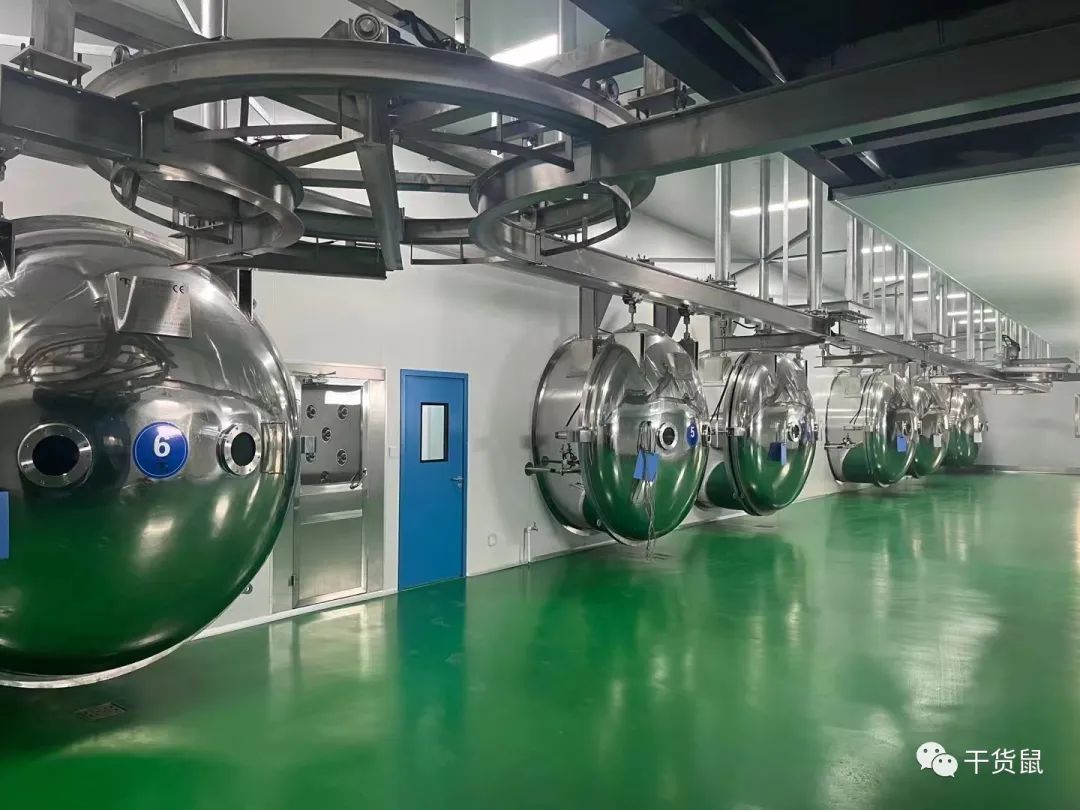

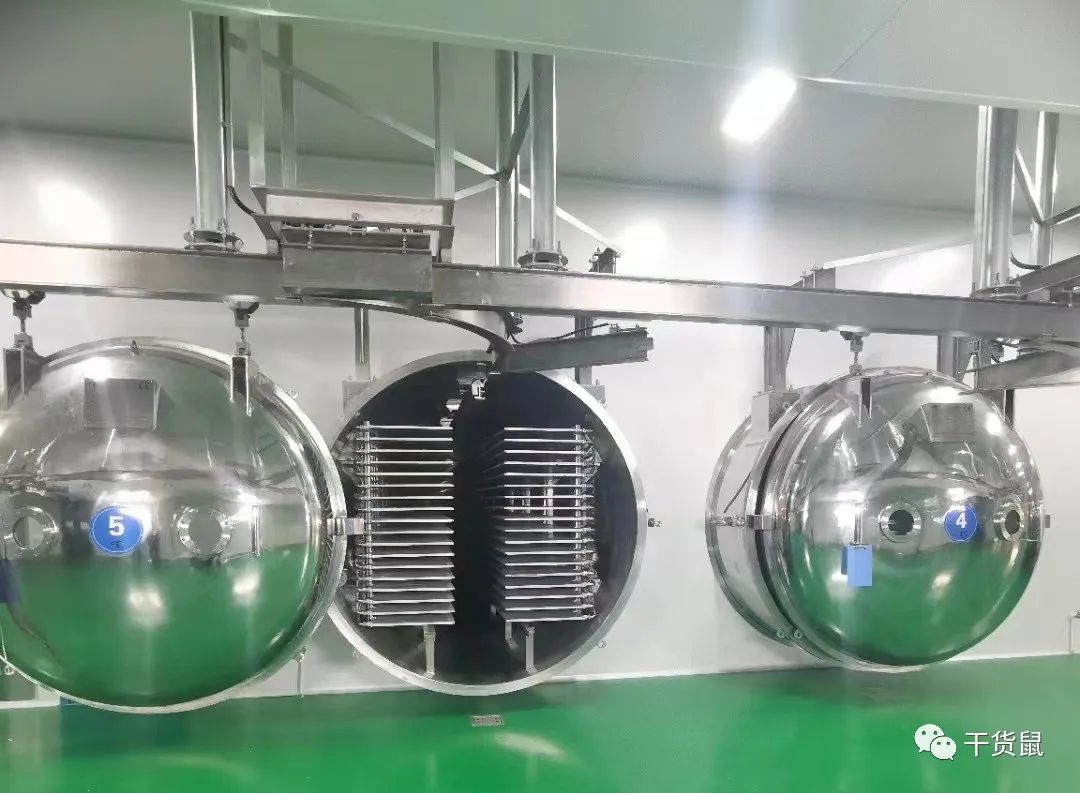

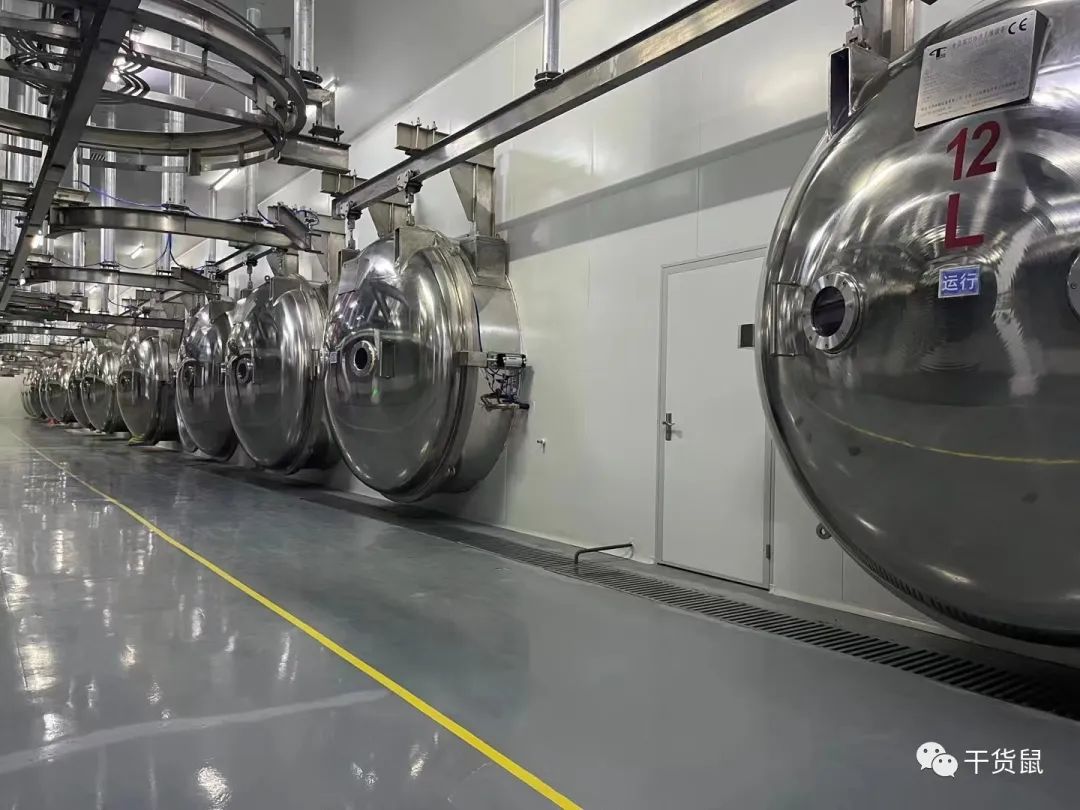

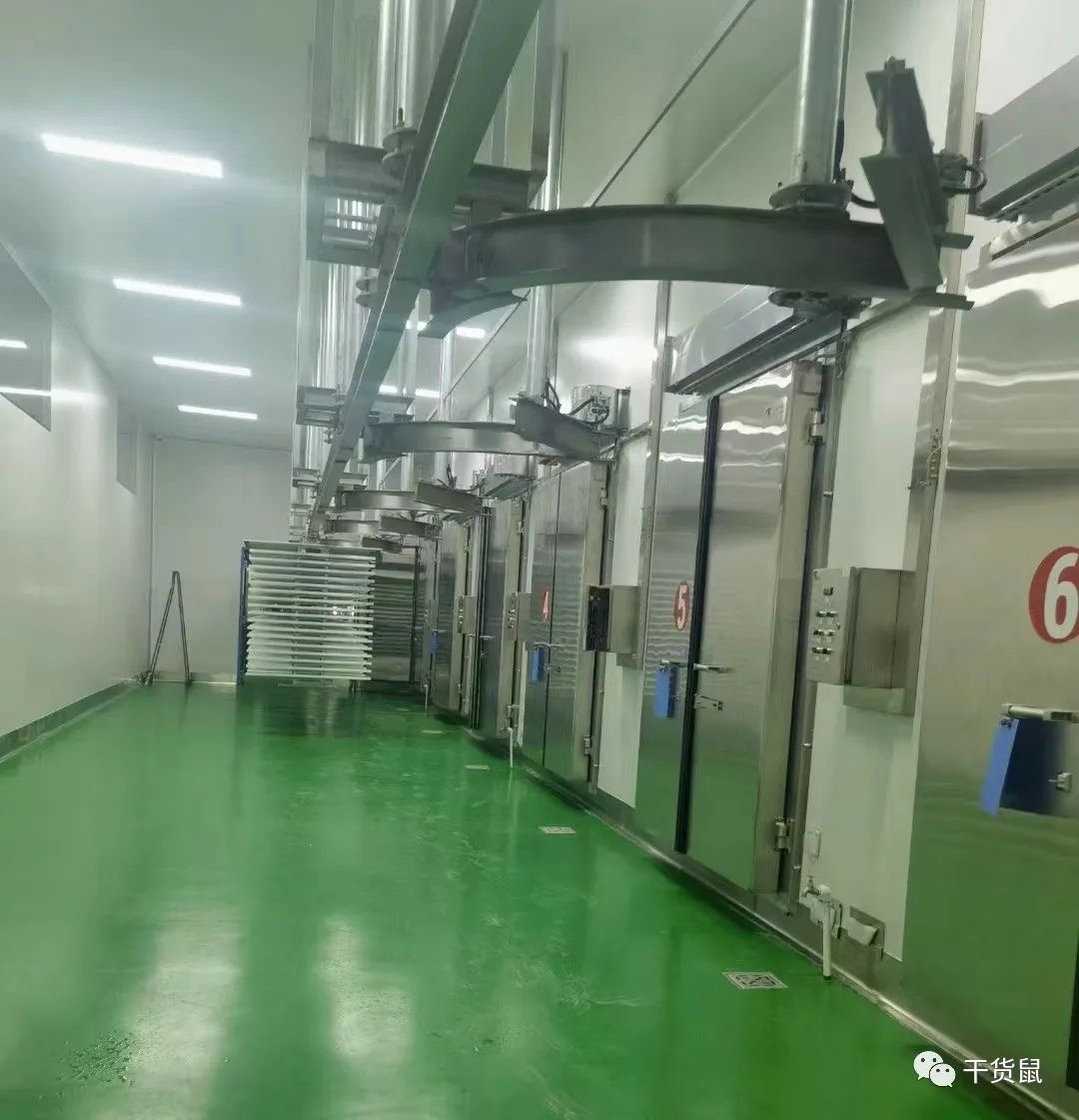

冻干行业实习期间工作整理

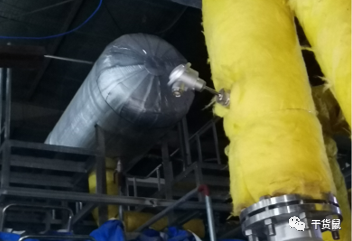

气液分离器

（分离气体和氟利昂液体还有油)

气氛热氟电磁阀

（（位于气液分离器中下方）给气氛加热将气氛里面的液态氟气化靠压缩机收回)

气氛补气电磁阀

（位于气液分离器中上方，用来给吸气加压，防止吸气压力过低压缩机停）

气氛液位光电开关

（位于气液分离器下方，用来判断油是否都回去了，一般通过结霜程度判断液位）

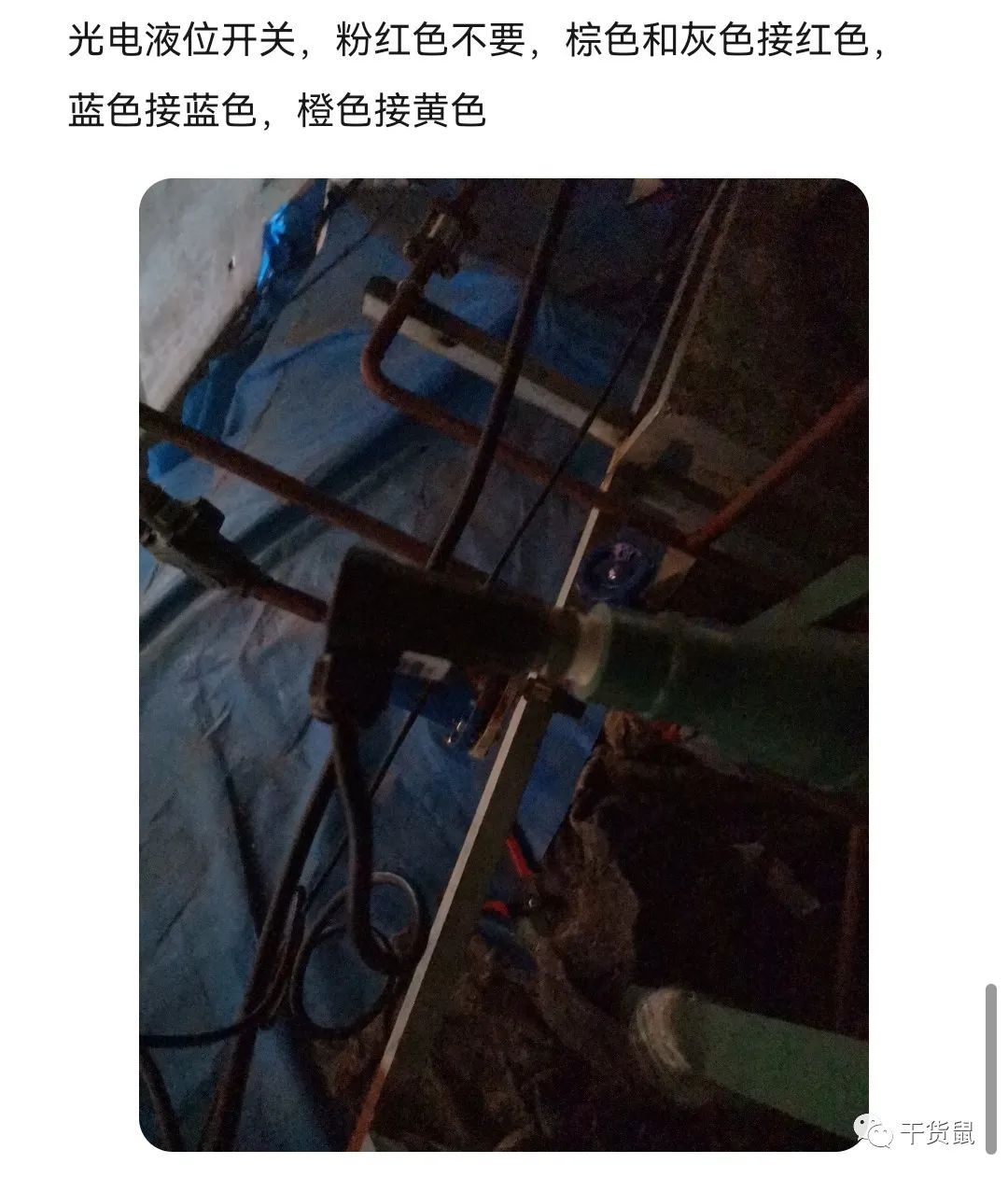

光电液位开关，粉红色不要，棕色和灰色接红色蓝色接蓝色，橙色接黄色，粉红线要包死，带220V电

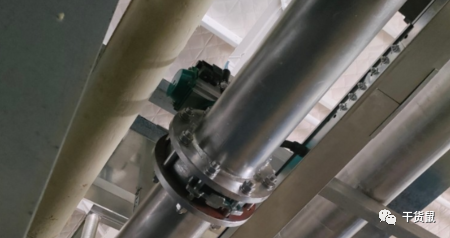

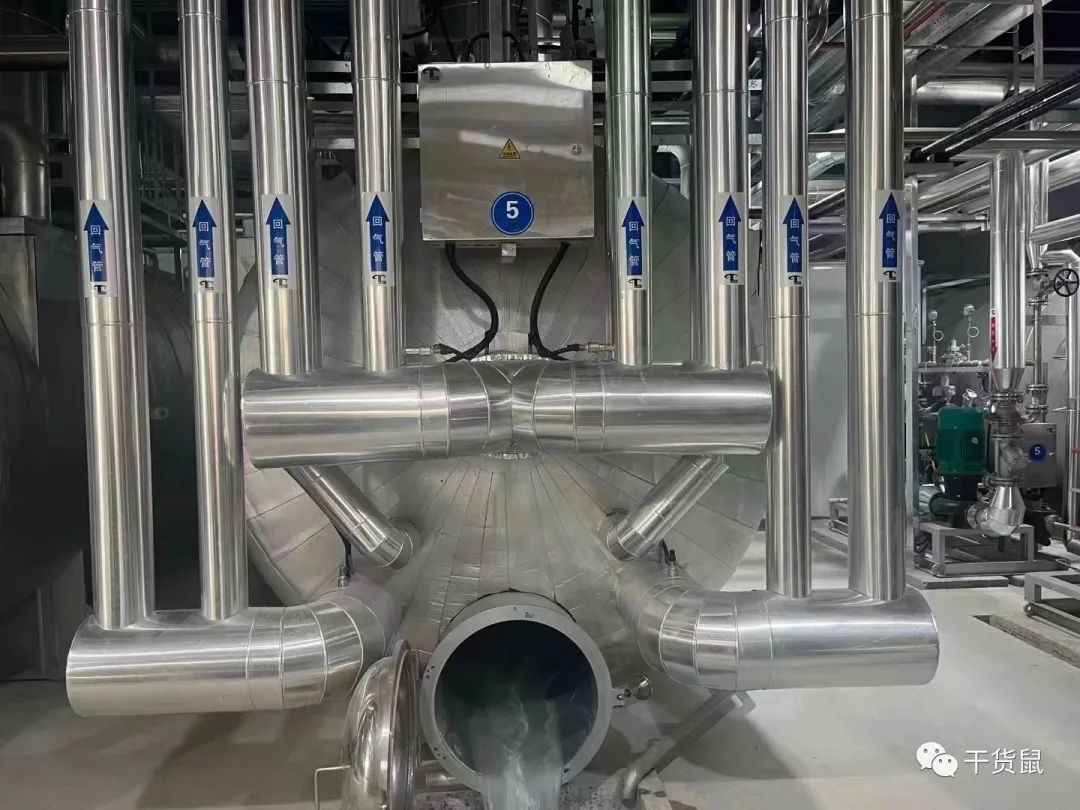

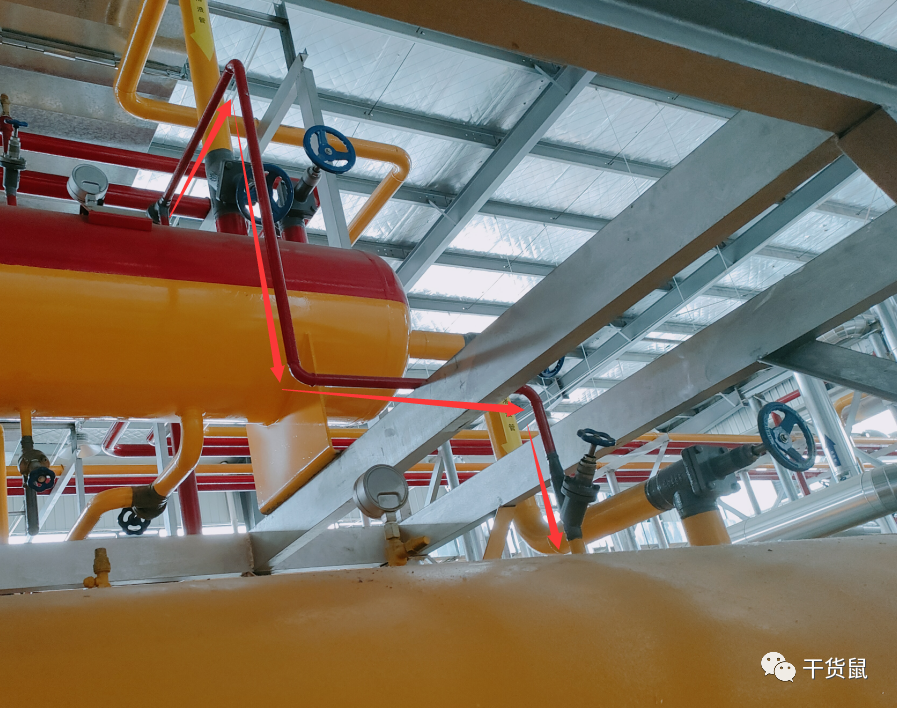

图中为回气管道

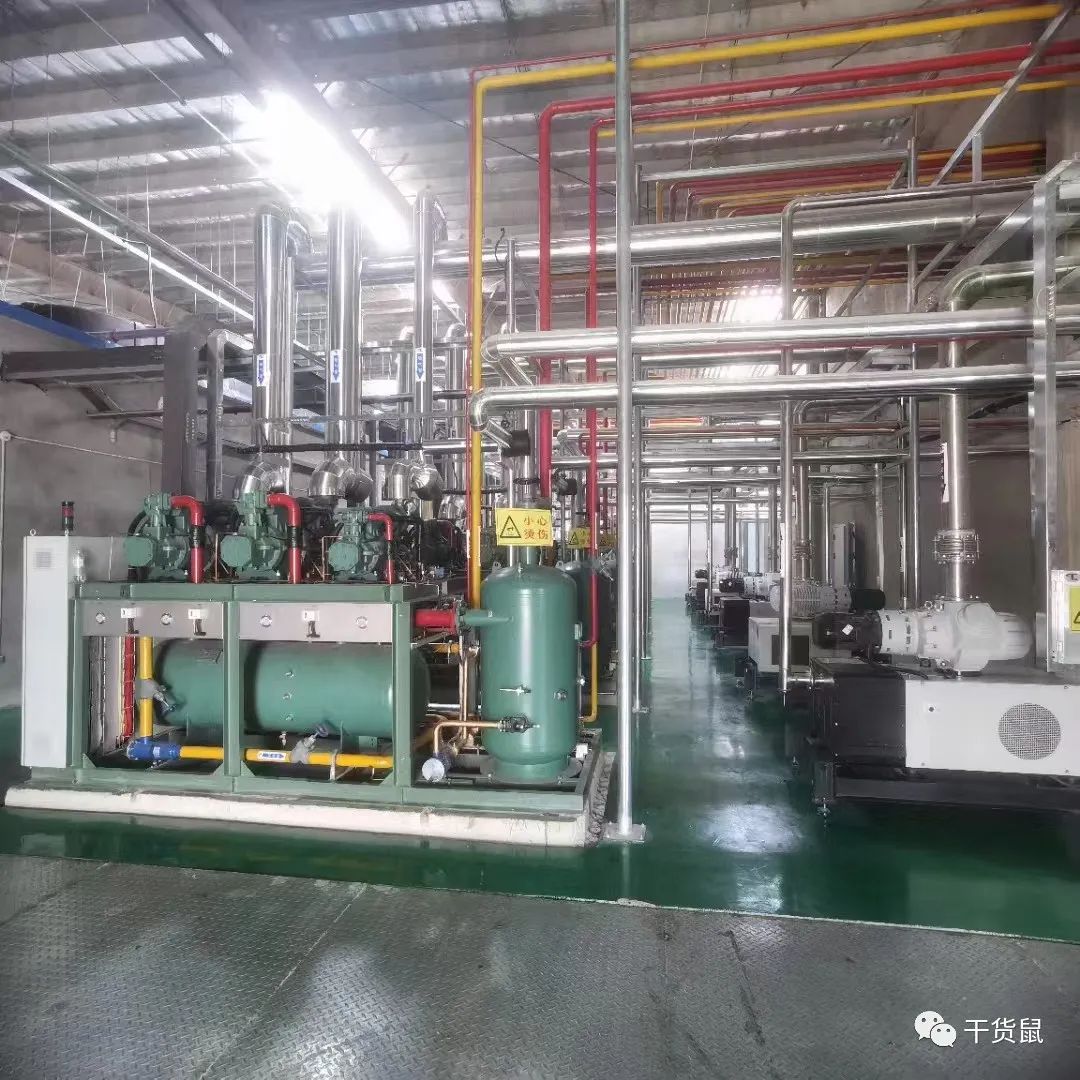

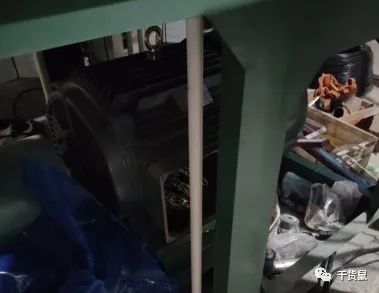

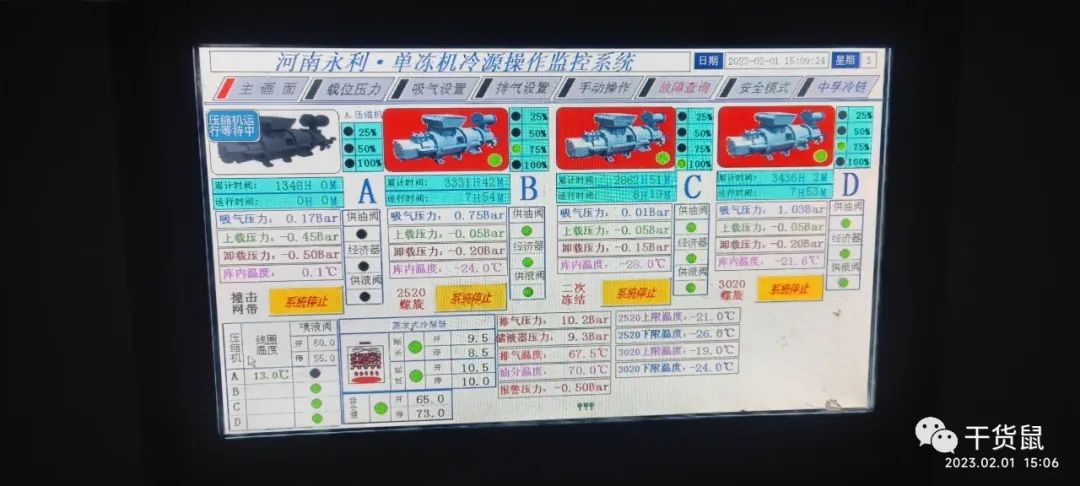

制冷机组

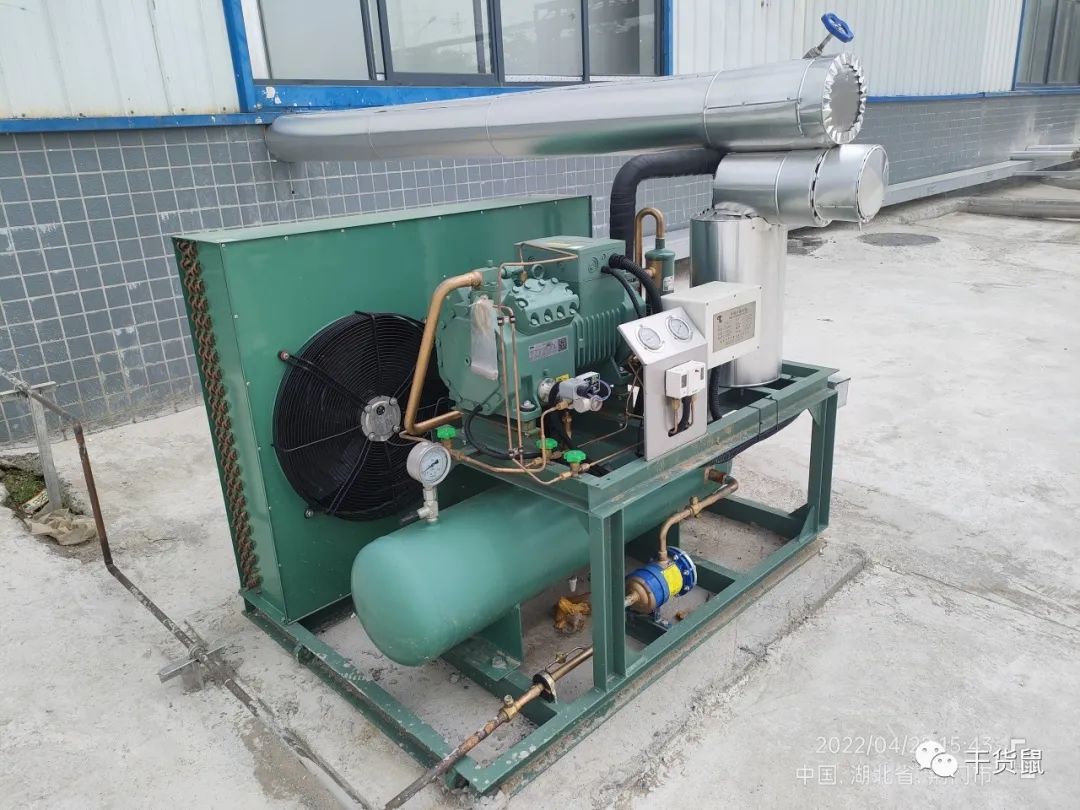

活塞机小机组

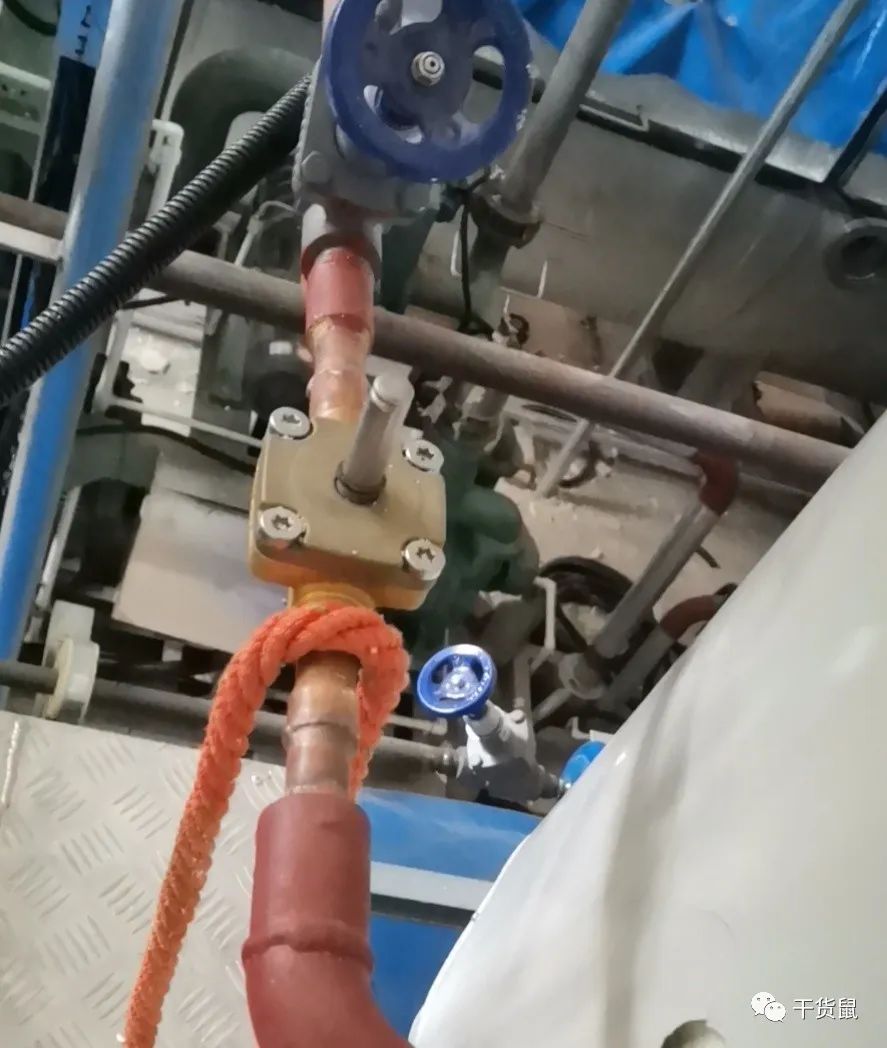

供液电磁阀与供液旁通电磁阀

（位于仓的后方，冷阱部分，与供液在一块的还有供液旁通，与供液在同一条管路上的还有电子膨胀阀，用来控制开度。）

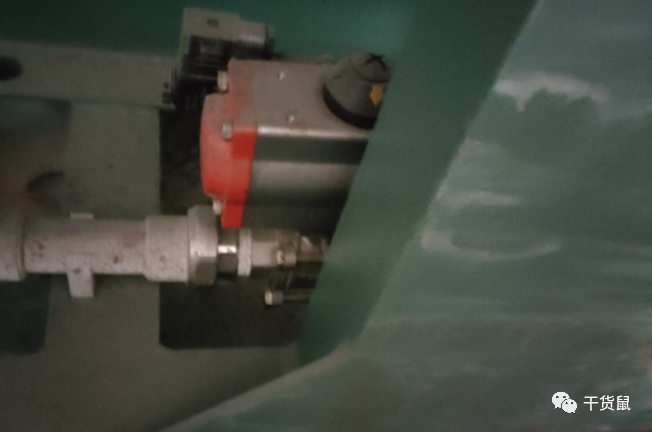

自动破空阀预抽维持阀

（在预抽和维持阀之间，用作自动破真空）

联络阀

（位于两个冻干仓中间，假如一个仓的维持泵出问题可以用另一个仓的维持泵来控制真空度）

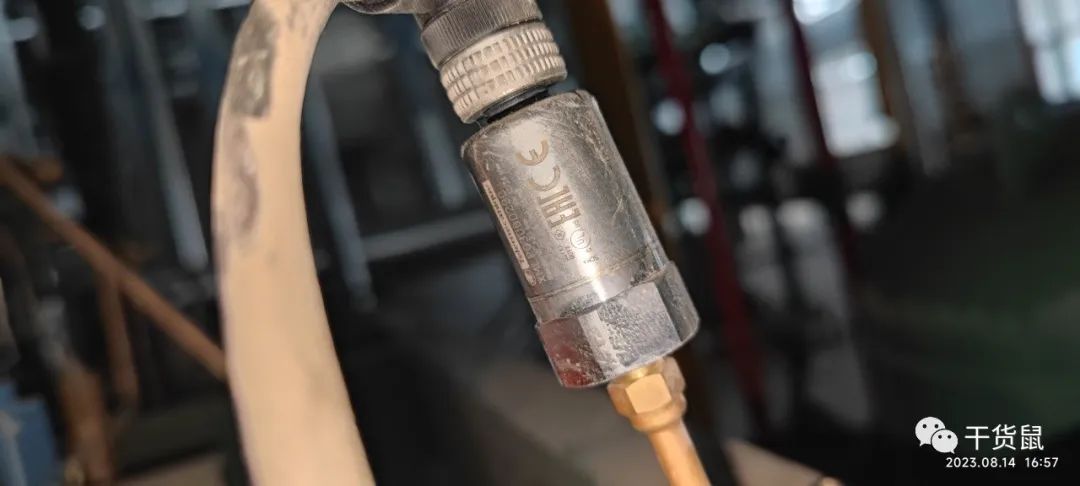

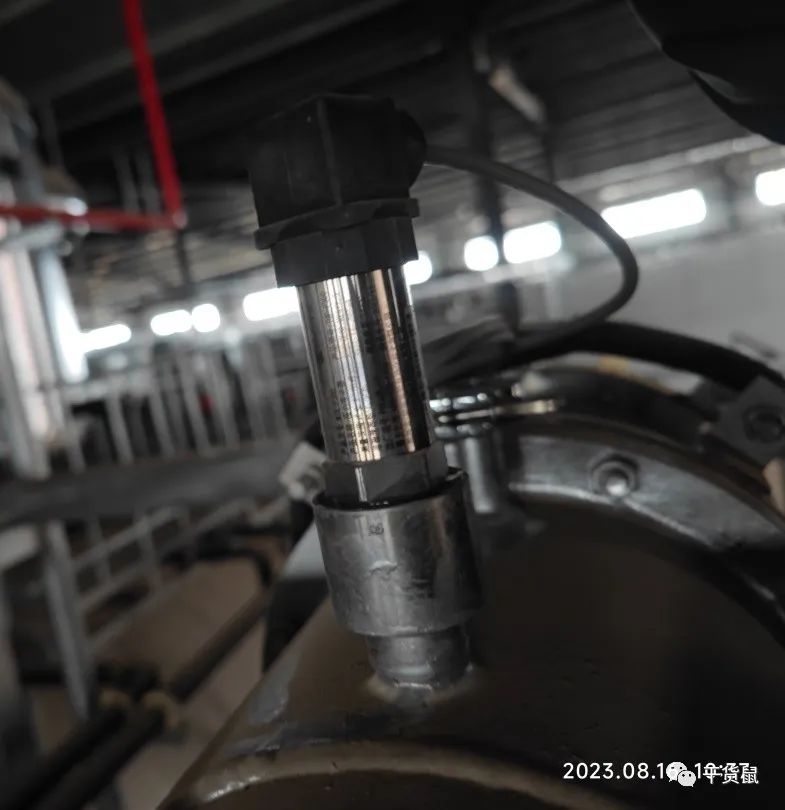

吸气压力传感器

（一般位于管道上方1接红3接蓝，红为电源正，蓝为信号  采用4-20mA）

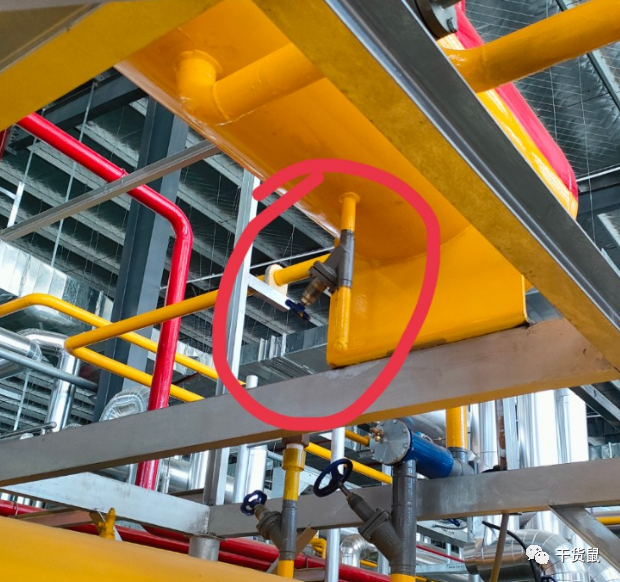

虹吸罐   排污口

平衡管

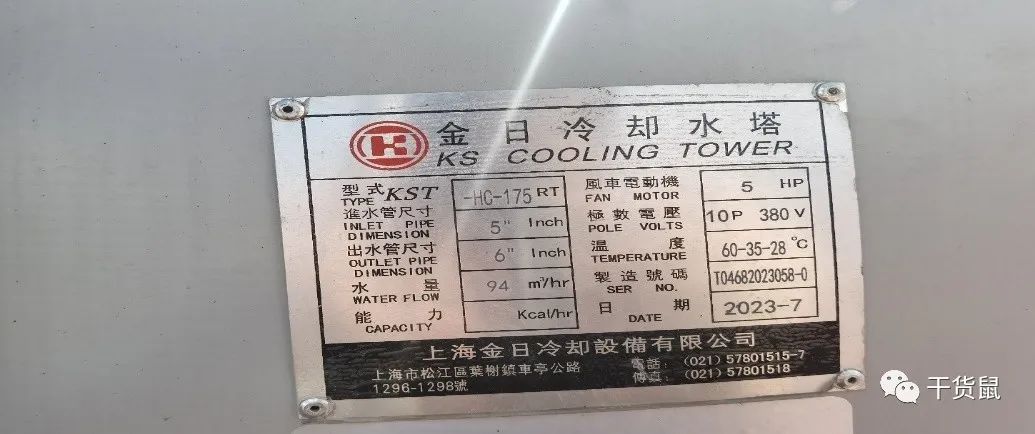

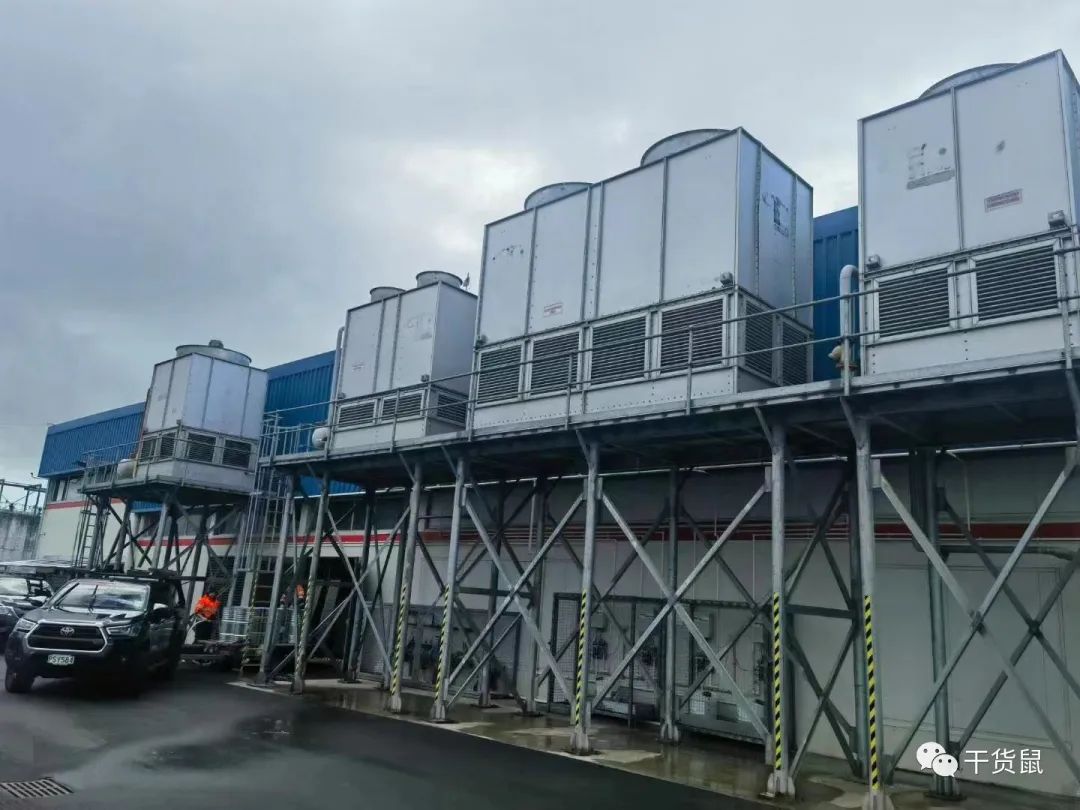

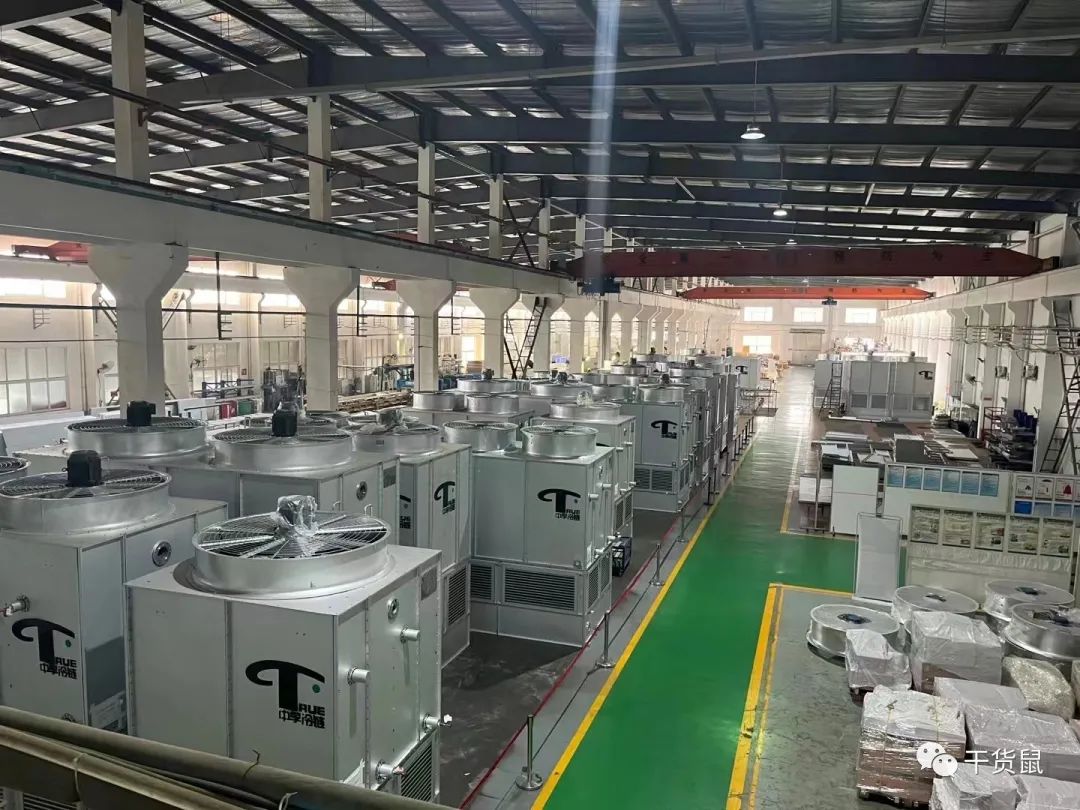

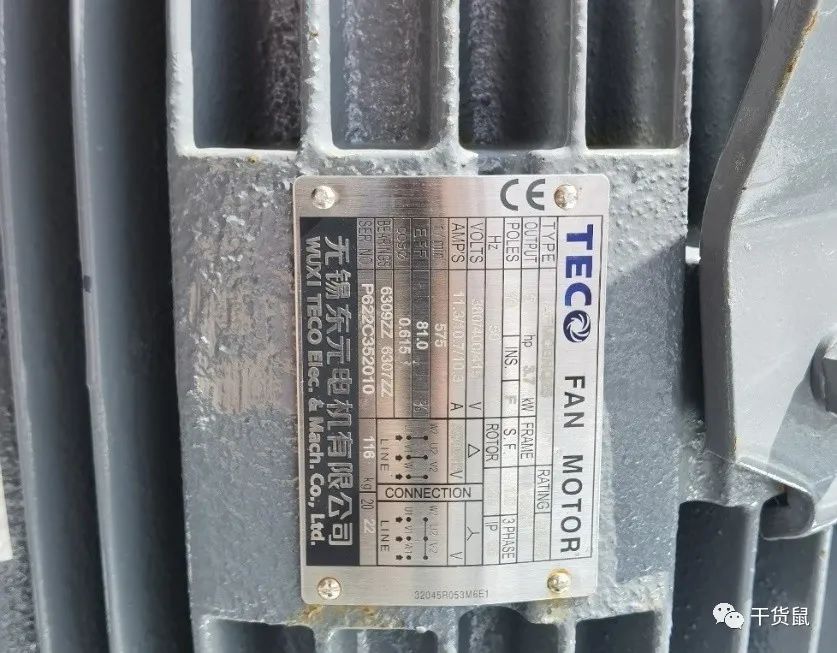

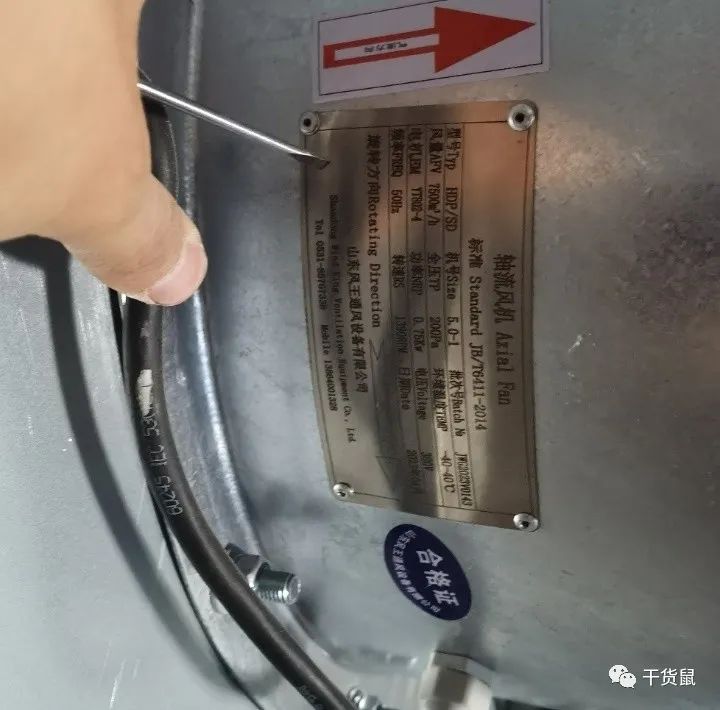

蒸发式冷凝器

（室外，用来给氟利昂降温，让氟利昂从气态转换为液态。）

除霜与吹干阀

（大的除霜，小的吹干，用来给冷阱冲霜和吹干冷阱上的水分。）

膨胀的阀温度模块

（一体式膨胀阀；温度模块 ，膨胀阀，485通讯线 黑- 白+绿GND，电源线 黑接黄 绿接 接红）

分体式膨胀阀

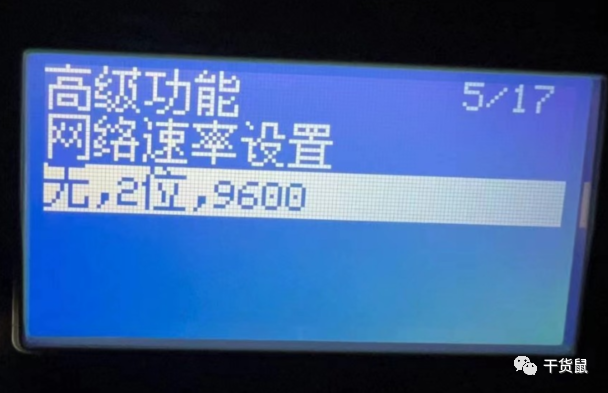

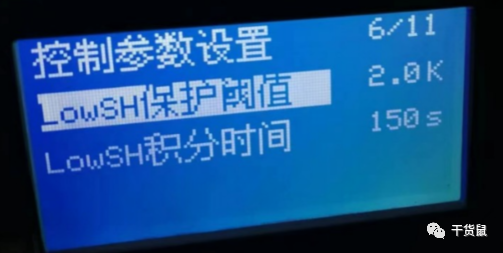

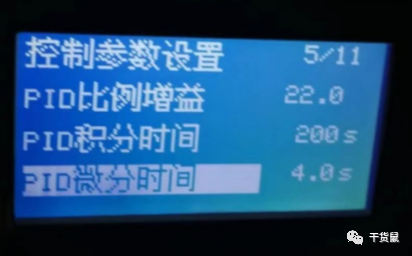

  （密码66  密码22   地址1234   制冷类型r507a ，需要修改的如下图）

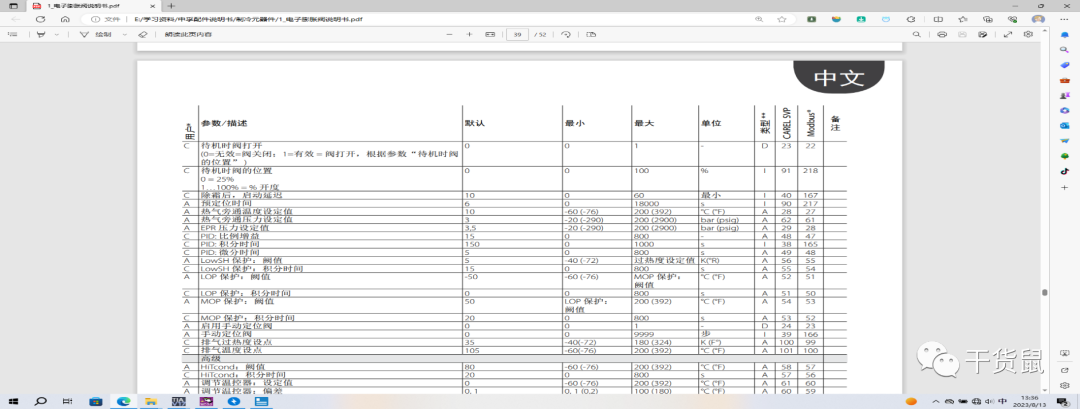

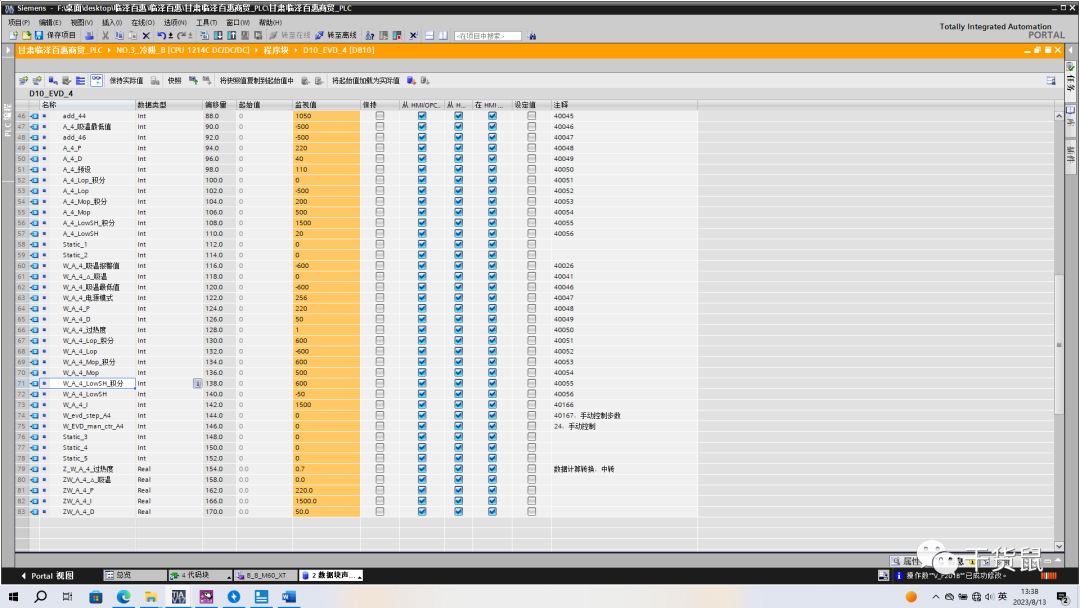

博图上面的注释和膨胀阀说明书上面的CAREL SVP上面地址对应图上需要改的五个参数对应的地址为

PID比例增益：40048

PID积分时间：40038（？？可能不准）

PID微分时间：40049

LowSH保护阀值：40056

LowSH积分时间：40055

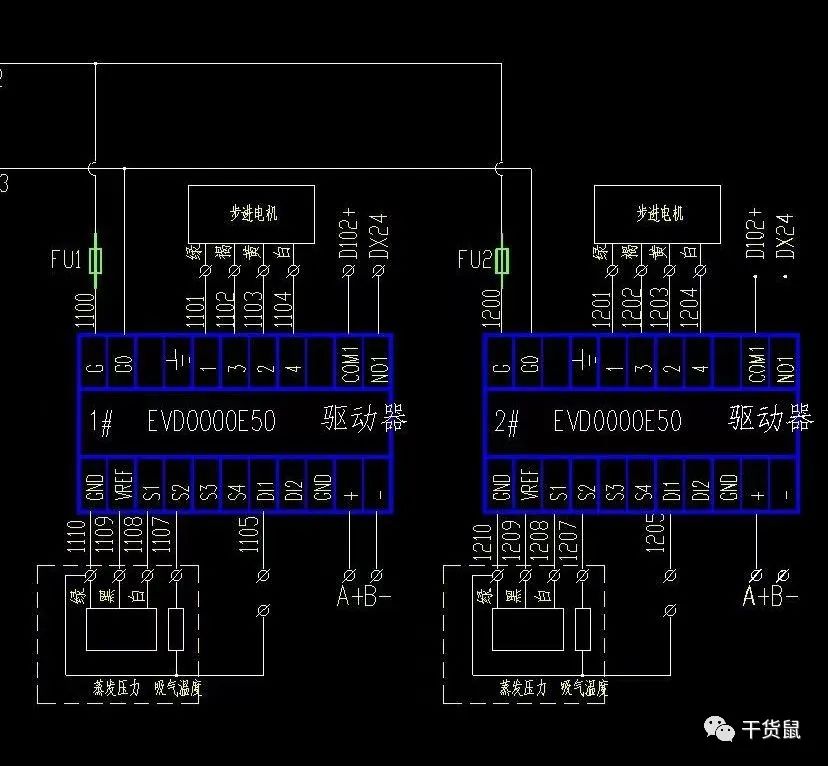

分体式膨胀阀接线图

加热机组放气阀

（位于加热机组进水和出水管道上，运行过程中只需要开加热板出水管道上面的阀门）

加热机组

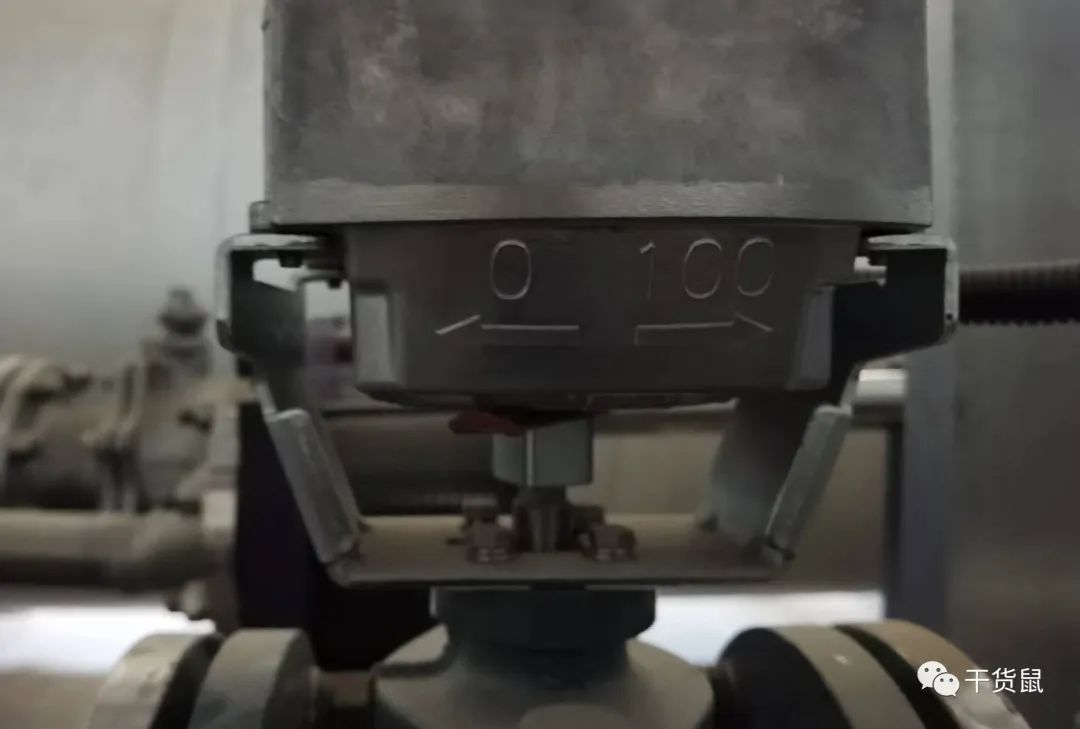

蒸汽二通阀

（供电为24V交流电标号为2002 2003 控制线为24直流，上电前需要检查接线是否正确，防止烧坏二通阀）

加热机组水位模块

（需要跳线，需要根据实际情况来判断进水和出水模式

，一般情况下需要水位正常为绿灯，水位低为红灯）

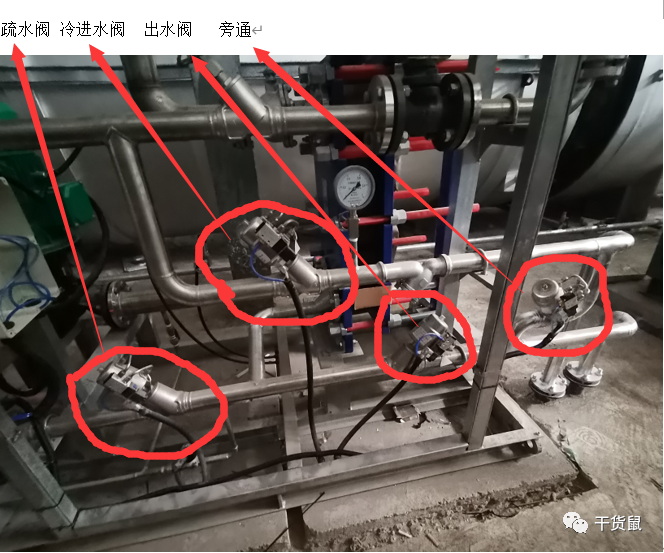

加热机组进水排水阀门

（疏水阀 冷进水阀  出水阀   旁通，全部采用气动角座阀）

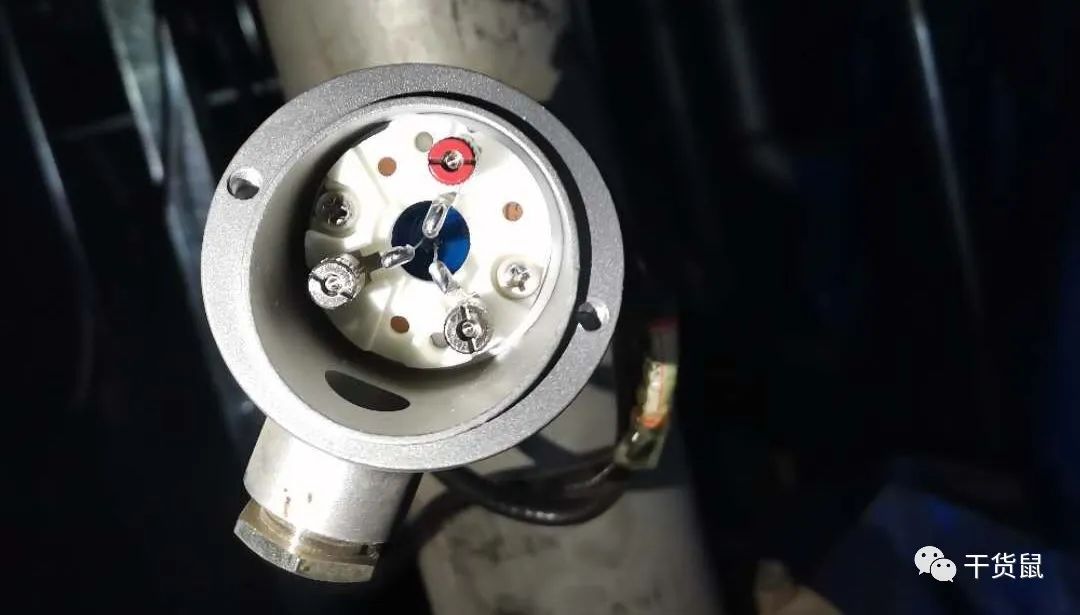

加热机组进水温度

（加热机组温度 3*0.75 红色接红色   其他两个随便接，加热机组到加热机组箱，接线时不能将铜丝掉进接线盒）

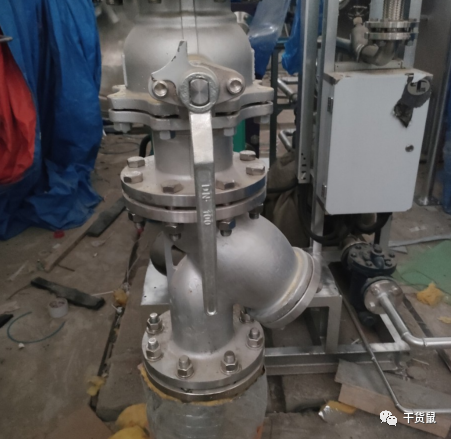

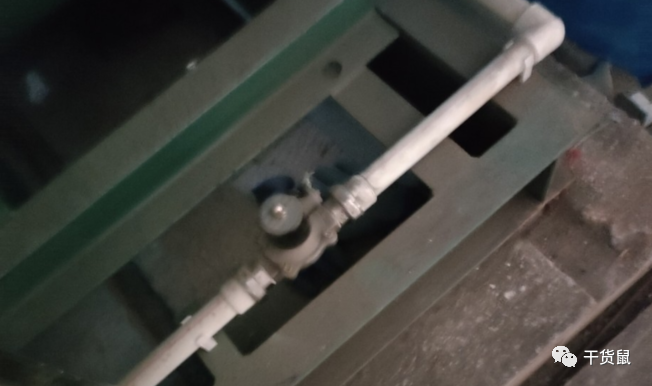

截止阀（Y型过滤器）

加热机组柜接线图

液位传感器

（位于膨胀罐和水池，接线顺序一般为红接绿，绿接黄，黄接红）

·

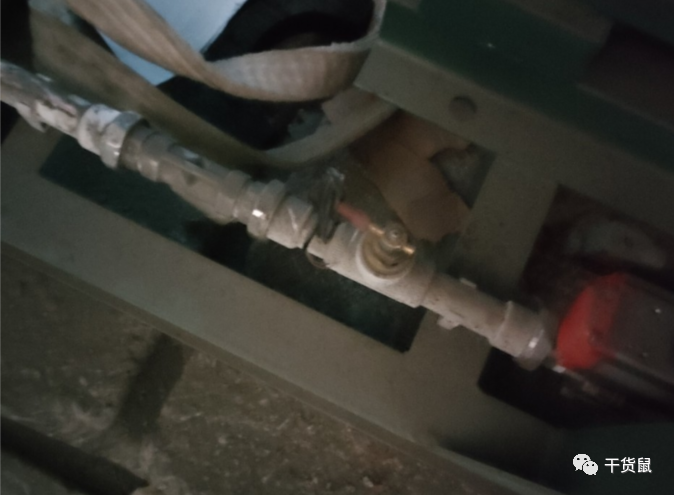

真空微调阀

（一般在仓门两侧，在对于真空度要求较高的情况下需要通过微调阀来控制真空度。）

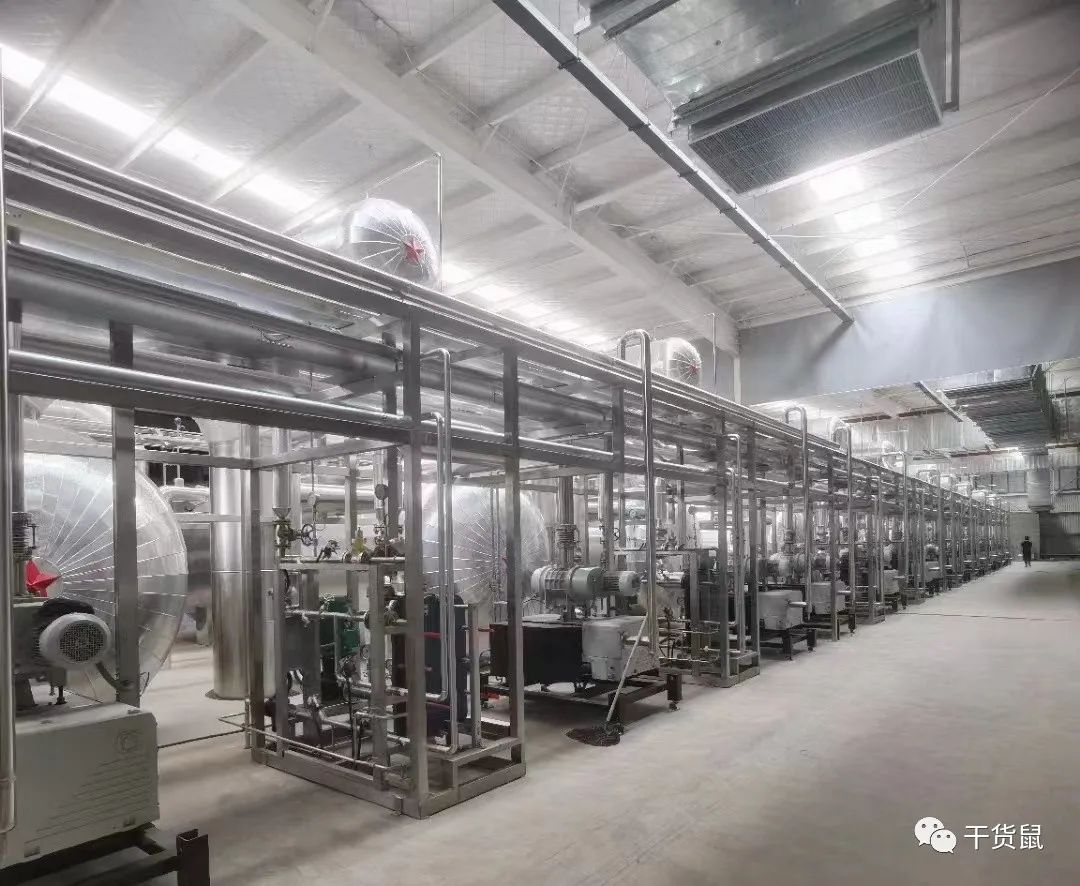

预抽维持机组

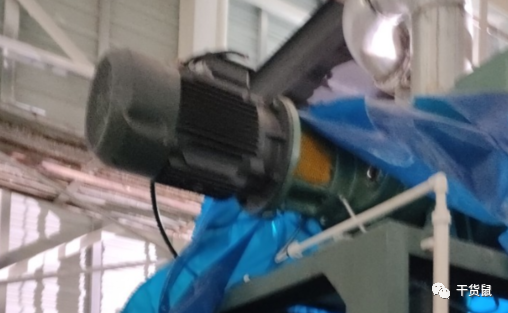

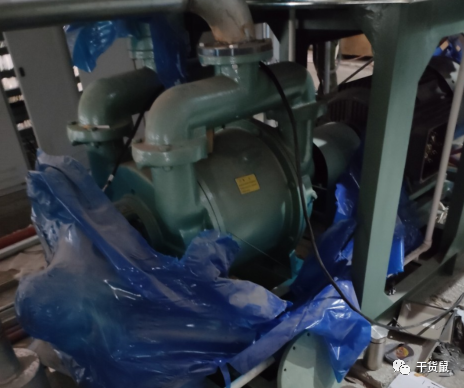

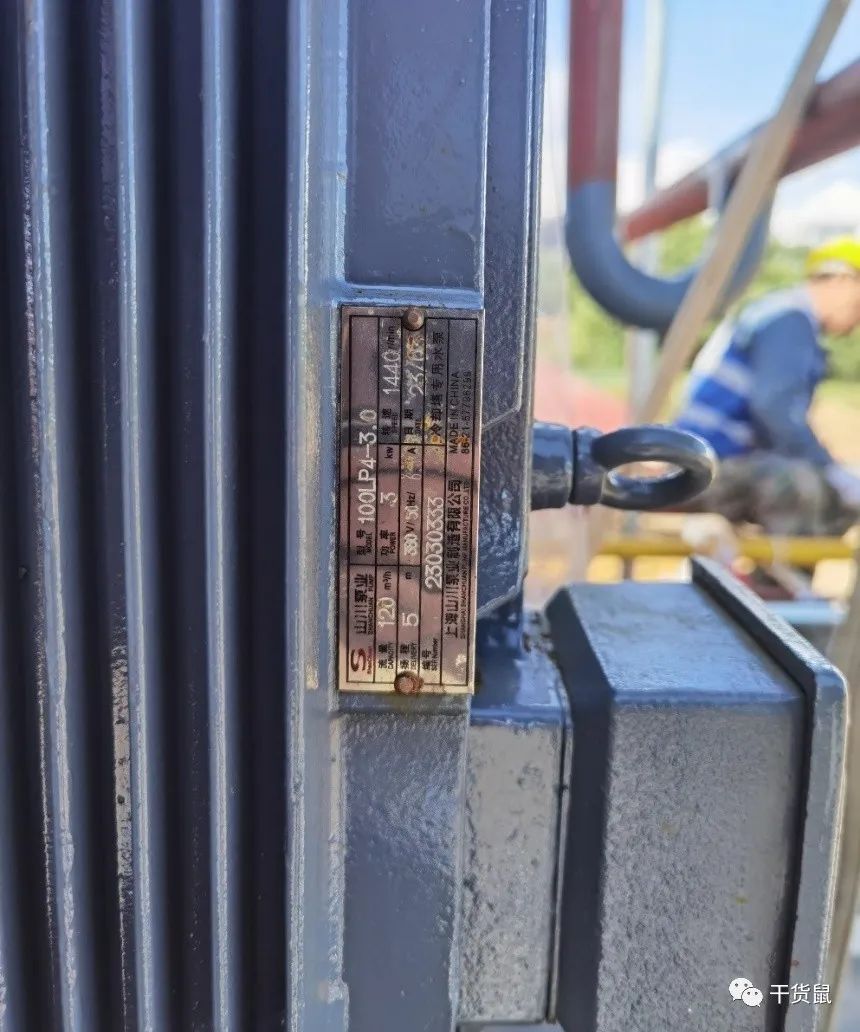

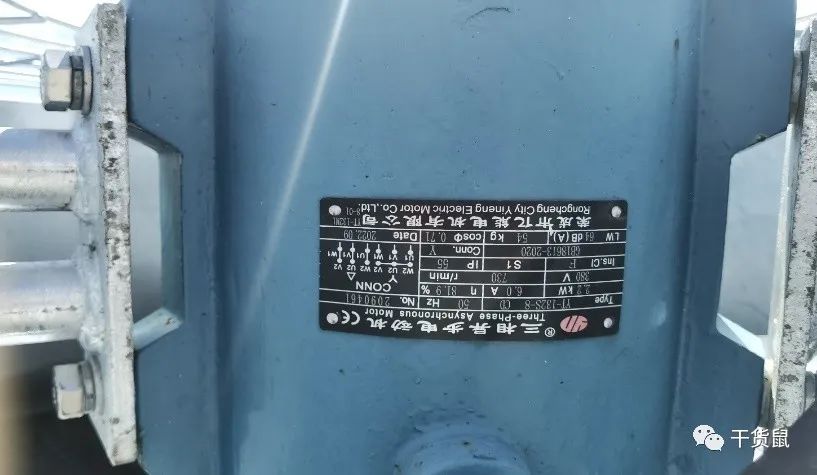

预抽机组水环泵

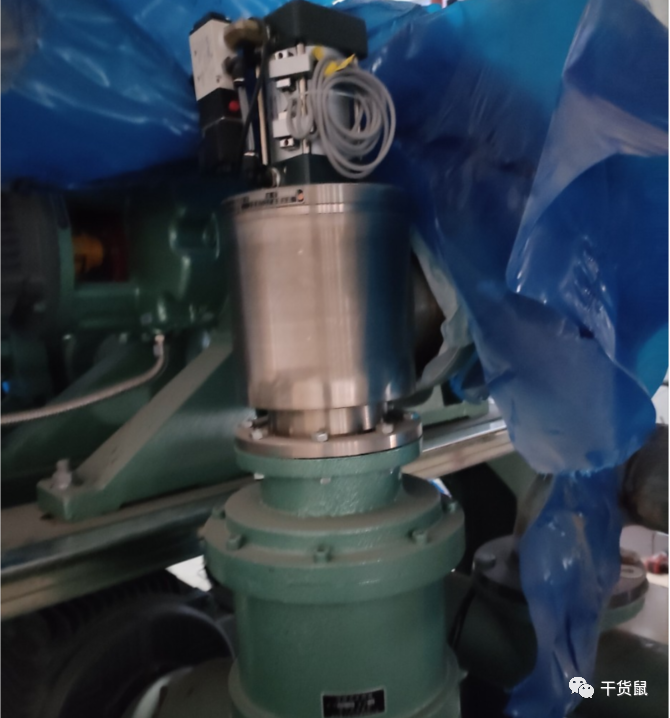

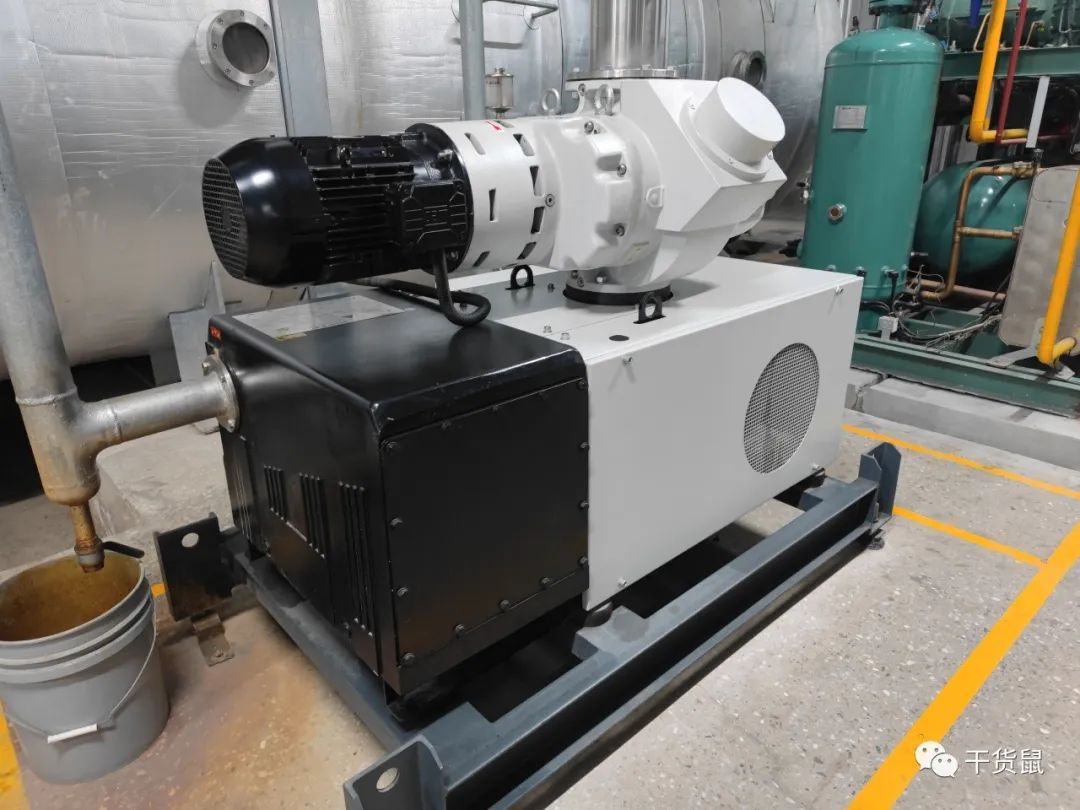

预抽机组罗茨泵

水流继电器

进水阀

排水阀

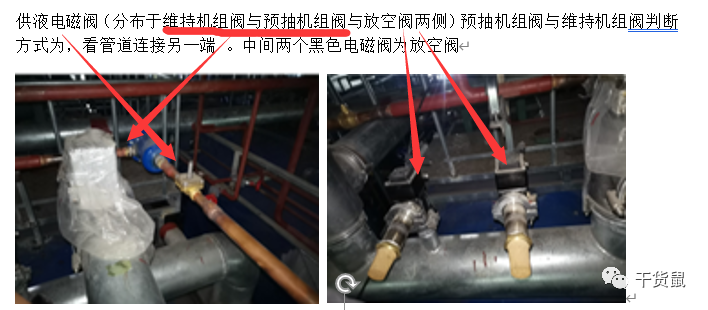

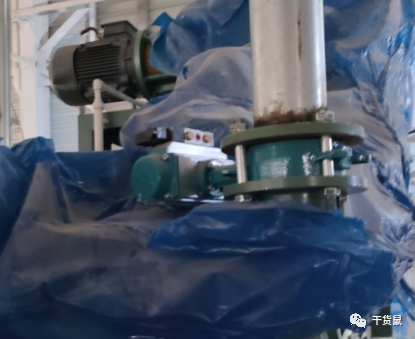

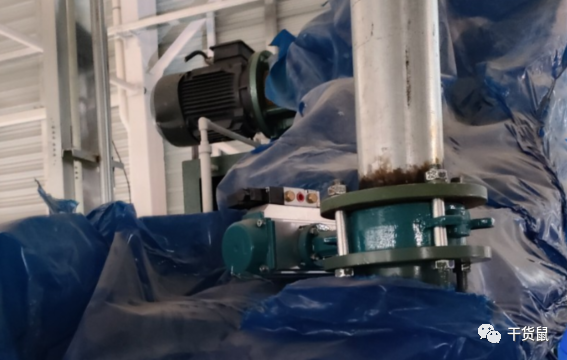

预抽机组阀

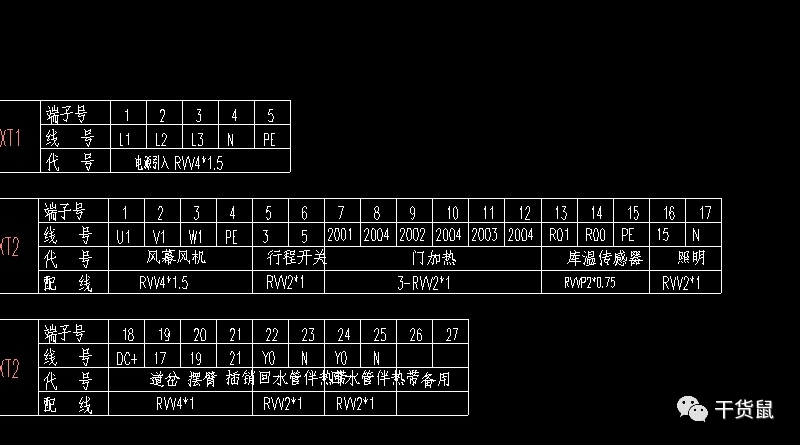

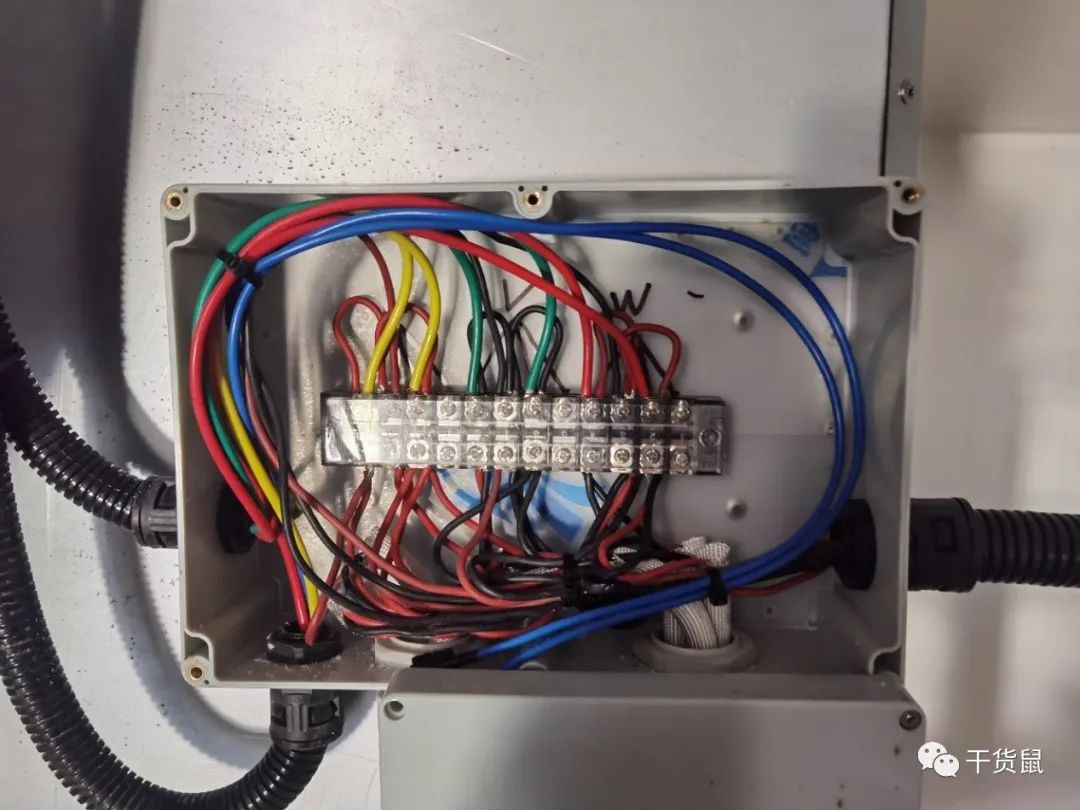

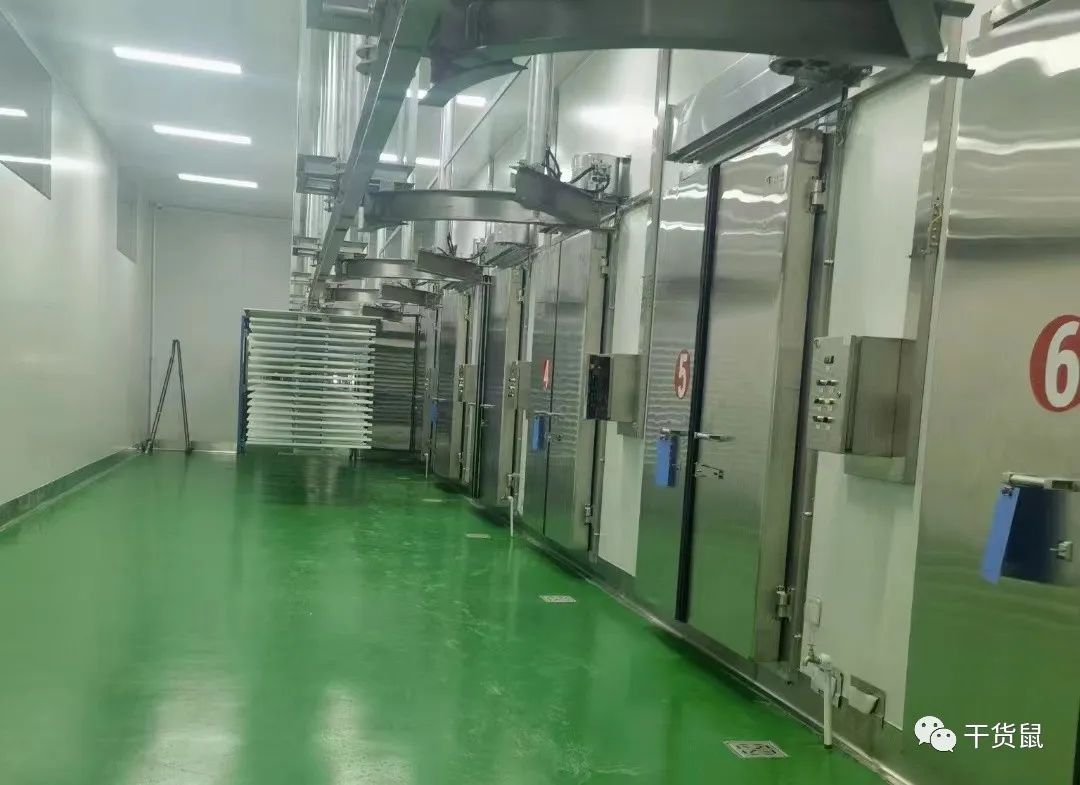

库门箱

（4心的是风幕电机，2心细的的是行程开关，2心稍微粗的是门加热，2心带屏蔽的是库温传感器，门加热是三组线）

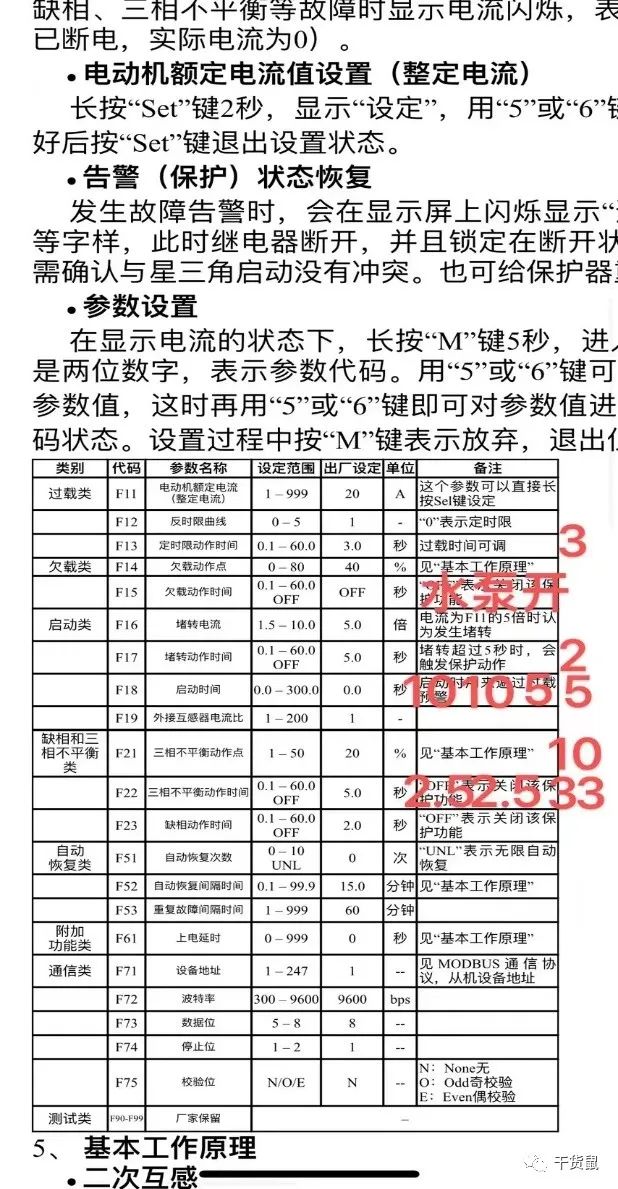

空压机

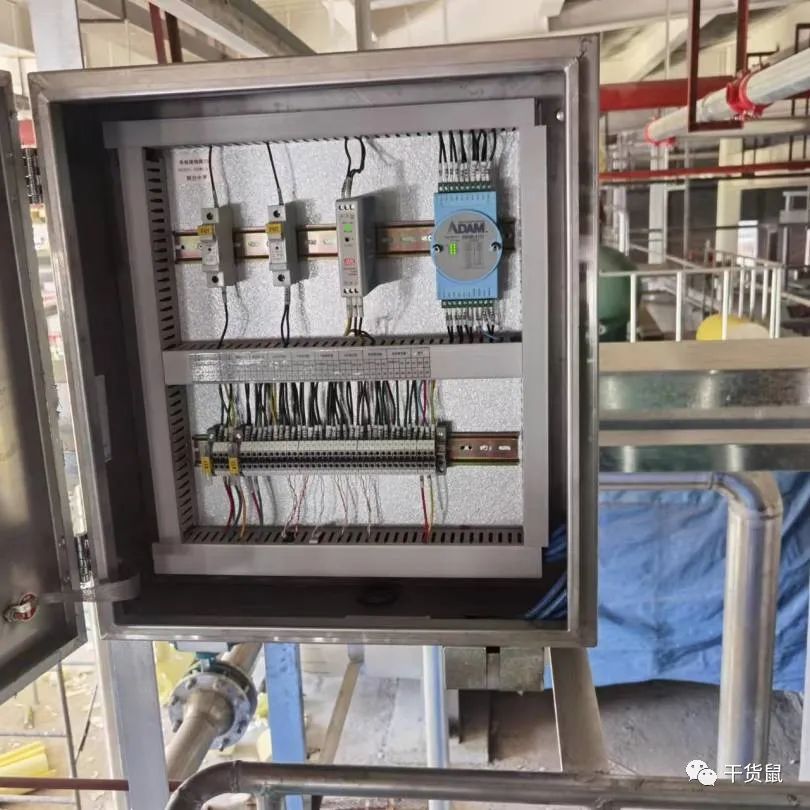

（信号线从这个小箱子引出 粗的空压机，细的冷干机,冷干机电源大部分为220V,接气管的是加压阀没接的是减压阀）

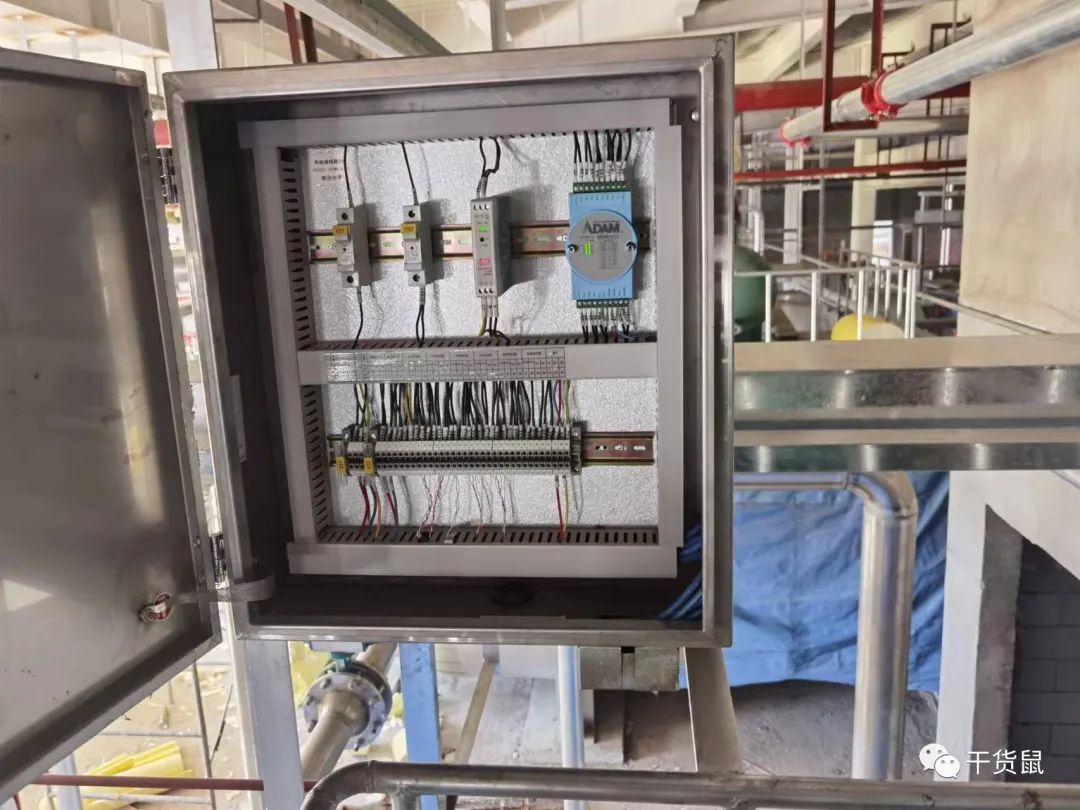

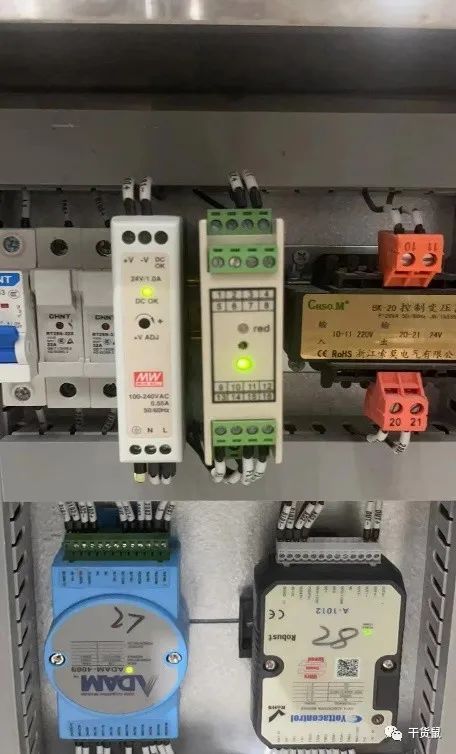

（ADAM模块需要跳线需要根据实际情况来判断电流还是电压信号，一般情况下为电流信号。）

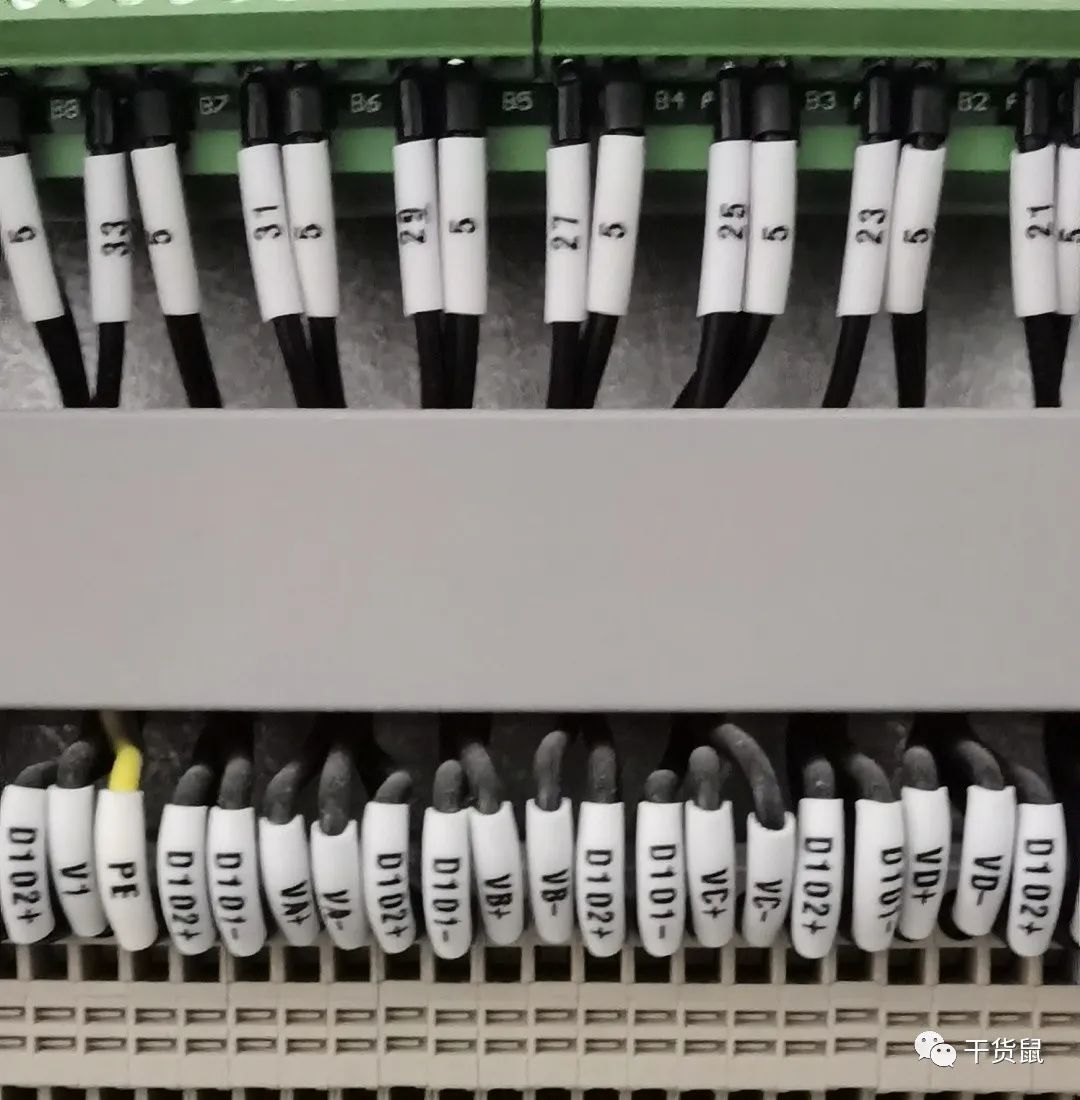

（很多情况系统接线箱和预抽箱合并，D102正接橙白D101负接橙，然后那个VB或者是va正接绿白，VB或者va负接蓝白，其他那四根不要。ADAM模块需要跳线，真空规为0-4V电压信号，预抽阀门为4-20mA电流信号，需要拨模块上的电流电压信号，还需要改模块内设置。）

千里共婵娟

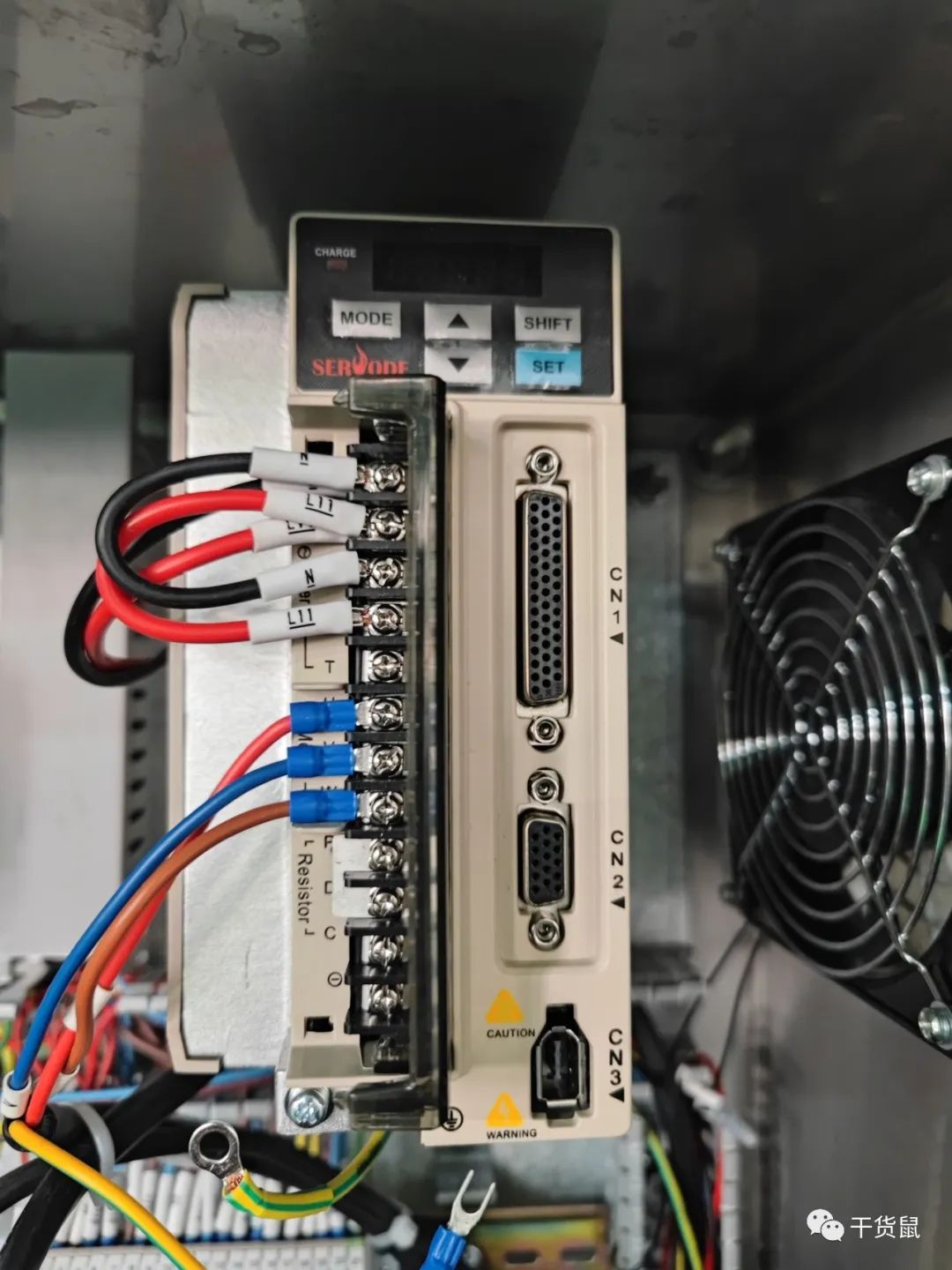

模块写地址

1试信号首先通临时电

2通过程序判断各个柜子模块地址

3开始用写地址软件给模块写地址

4可以采用两种方法来进行写地址，可以采用把模块拆下来进行写地址（给模块上电，用485通讯线信号接模块，若有模式切换按钮无需将INT端子供电，只需将模式切换按钮调成int。若没有模式切换需要将INT供一个GND 24V负电压）

5软件中需要将通讯方式设置成Modbus通讯协议，设置成同段的波特率。

6设置地址时可以将设置的地址写在模块上，写在模块上可以更好的判断那个模块有问题，解决问题更加方便。若不知道那个模块没通讯好，可以将软件打开搜索设备

7.空压机箱子AMAD模块需要跳线，预抽箱子模块需要设置电流信号还是电压信号，真空规为电压信号0-4V，预抽阀门为4-20mA电流信号，需要写地址的时候更改设置。

加热机组箱子液位控制器需要跳线，更改为低液位红灯亮。

8．将所有的空开和接触器上面的灰尘吹干净尤其是压缩机。
