机电安装现场管理往往是工地上的一个软肋，因为其涵盖内容繁杂，且专业性较强。本文是中建五局总承包公司针对机电安装现场管理，制定的《机电技术质量管理规定三十条》，推荐工程朋友们参考学习，在日常检查和综合考评中进行对照。
机电技术质量管理规定三十条

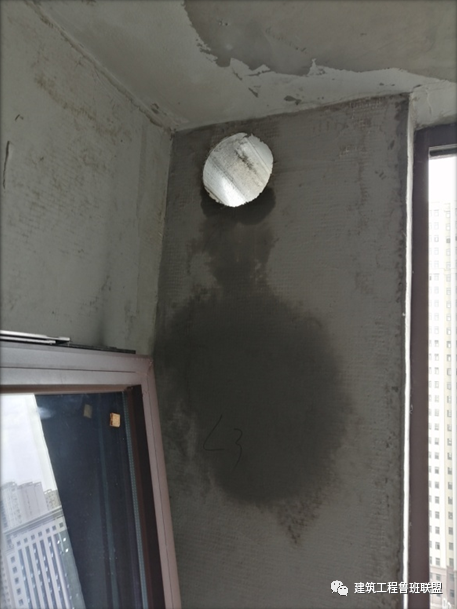

1、桥架、风管、保温管道等管线穿±0.00以上外墙或室外井道时，必须按“内高外低”设置2%～3%坡度，严禁倒坡。

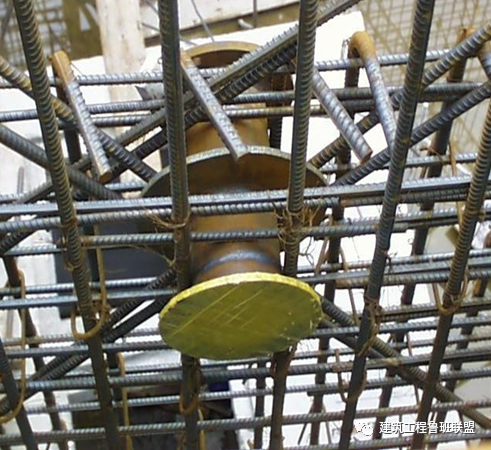

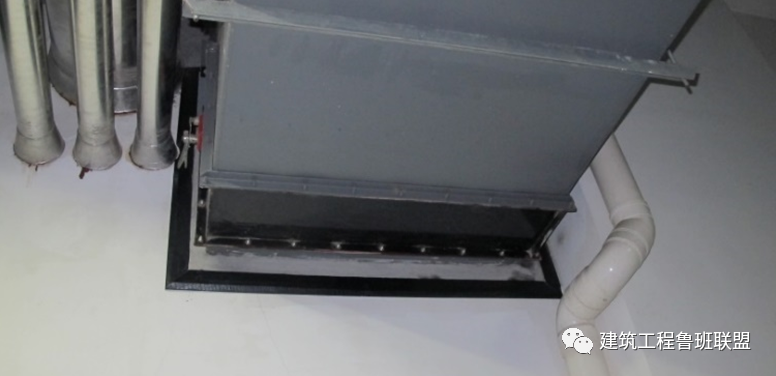

2、所有管道、风管、桥架的穿内墙套管必须采用不燃且对人体无害材料及时封堵，穿水池、地下室外墙、出屋面的刚性防水套管在加工套管时需焊好防水翼环，防水套管须做好防水封堵，并拍照做好隐蔽记录。点击→ 一键下载5T建筑机电技术精品资料

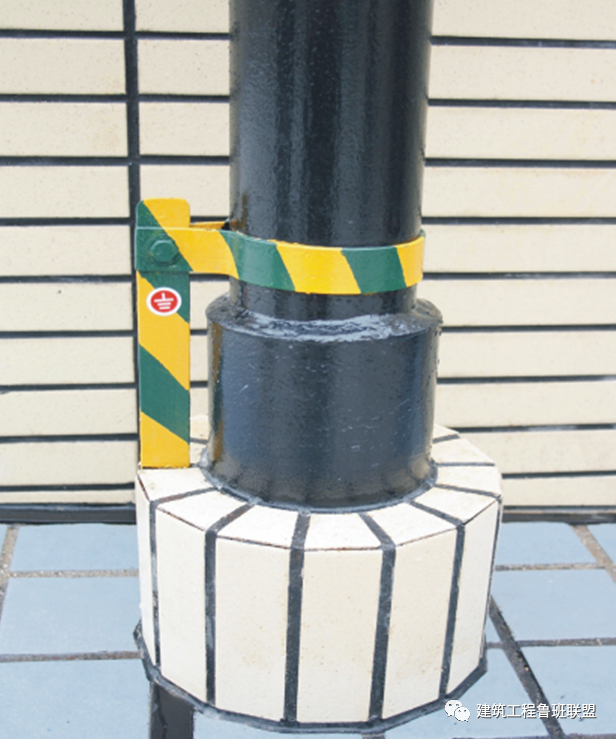

3、屋面电梯机房、设备、金属管道、金属栏杆及其他金属构件均须做跨接及接地。

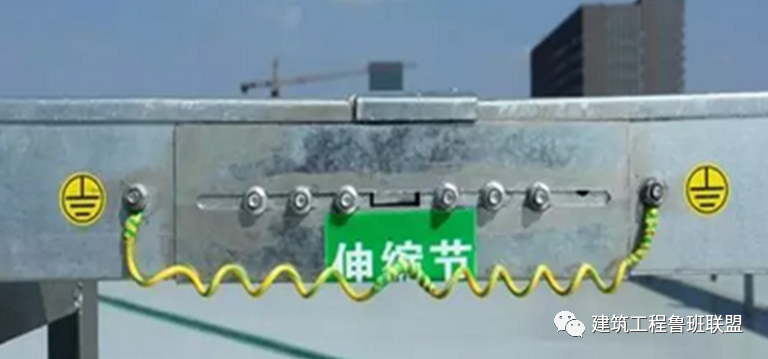

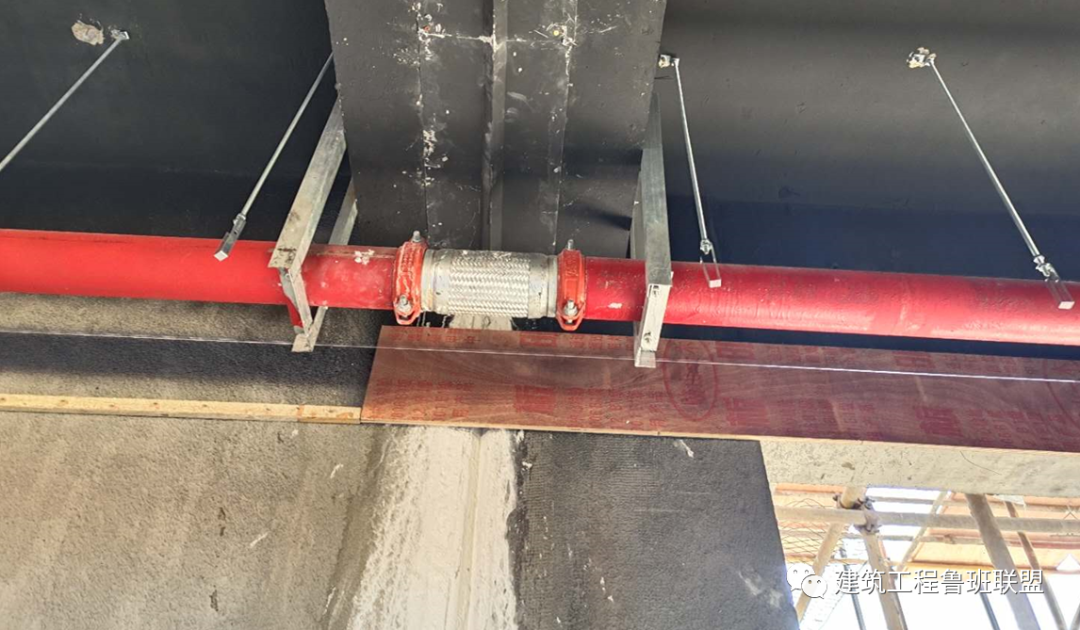

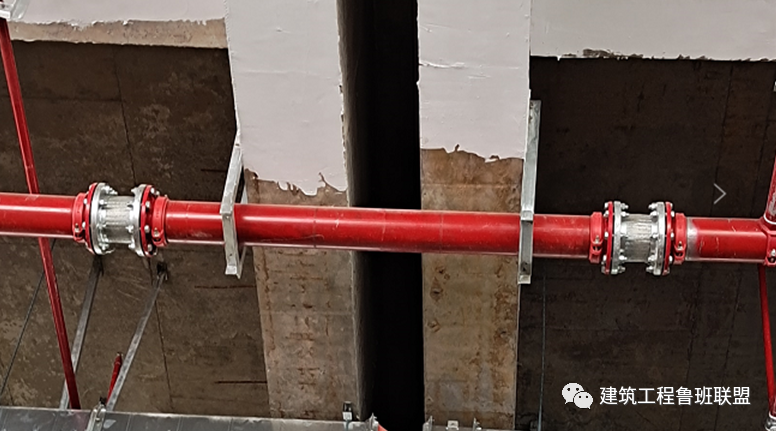

4、母线、桥架、管道、风管过伸缩缝必须采取补偿措施。

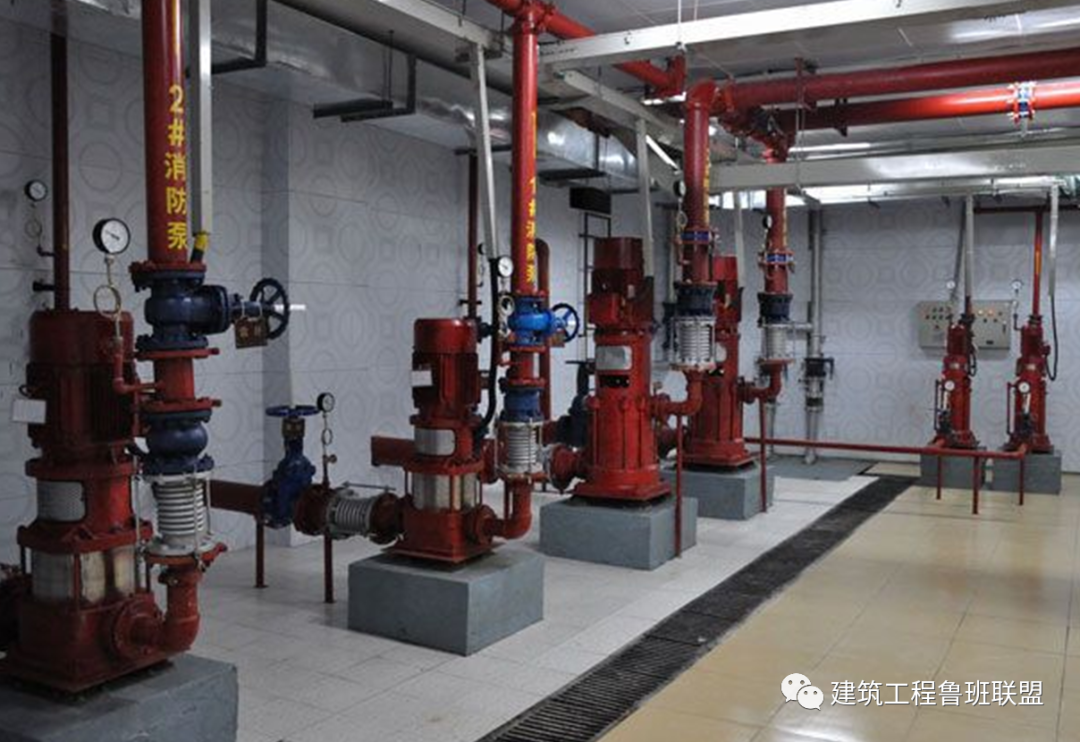

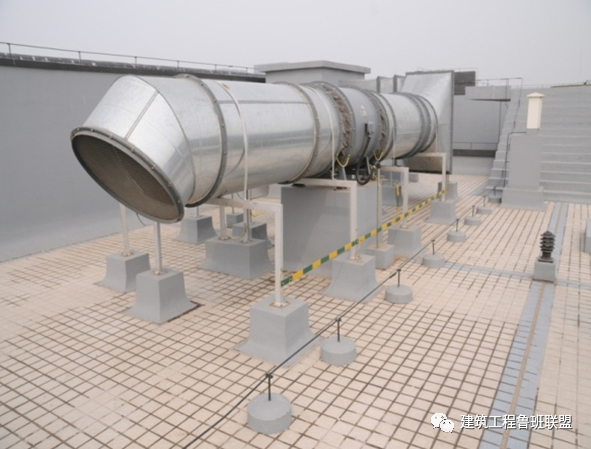

5、设备基础要求：
（1）设备基础必须高于楼地面完成面200mm以上。
（2）设备就位前，混凝土基础表面必须完成找平压光，且水泵、制冷机组的基础表面必须“中间高、四周低”。

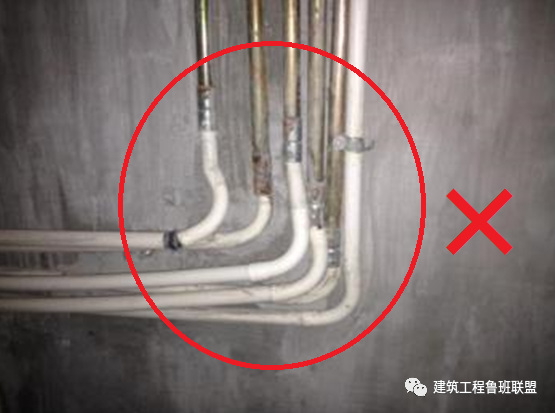

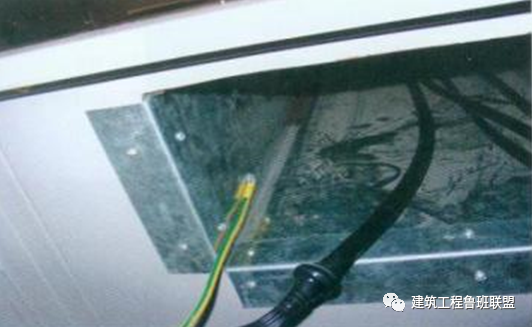

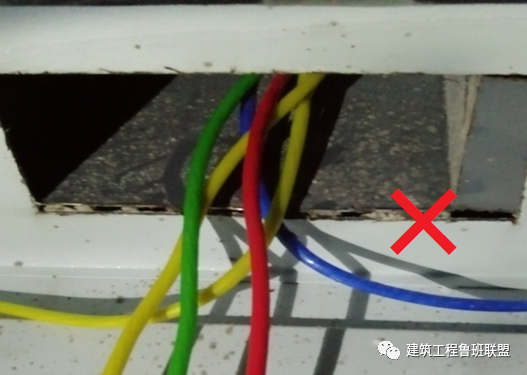

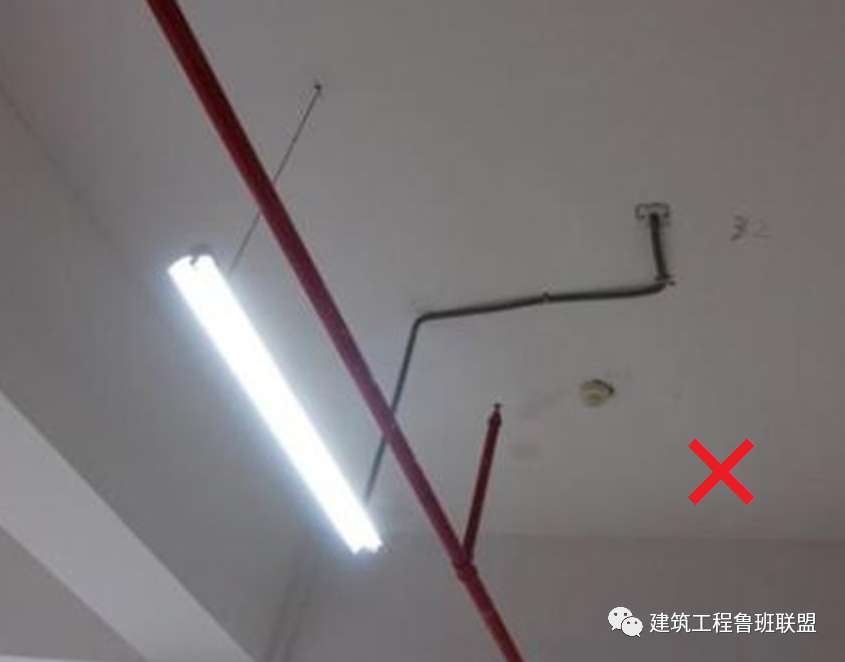

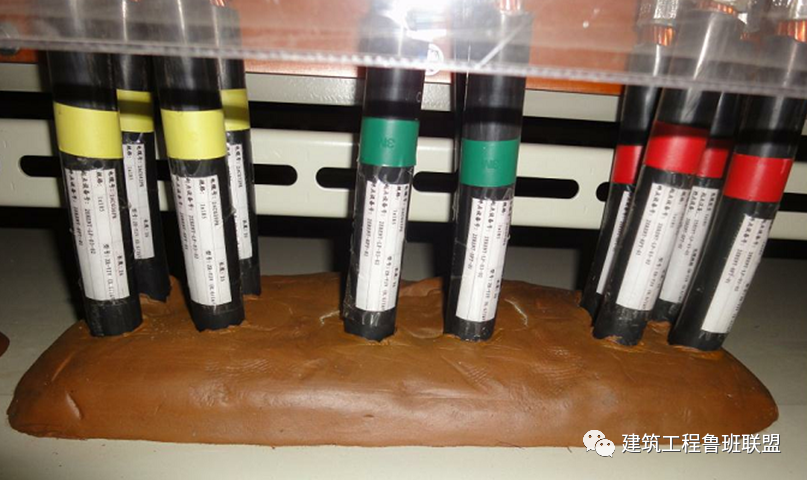

6、电气配管严禁“钢塑混用”，禁止半明半暗，入箱、盒、柜必须采用专用接头或进行护口处理，采用不燃防火材料封堵。

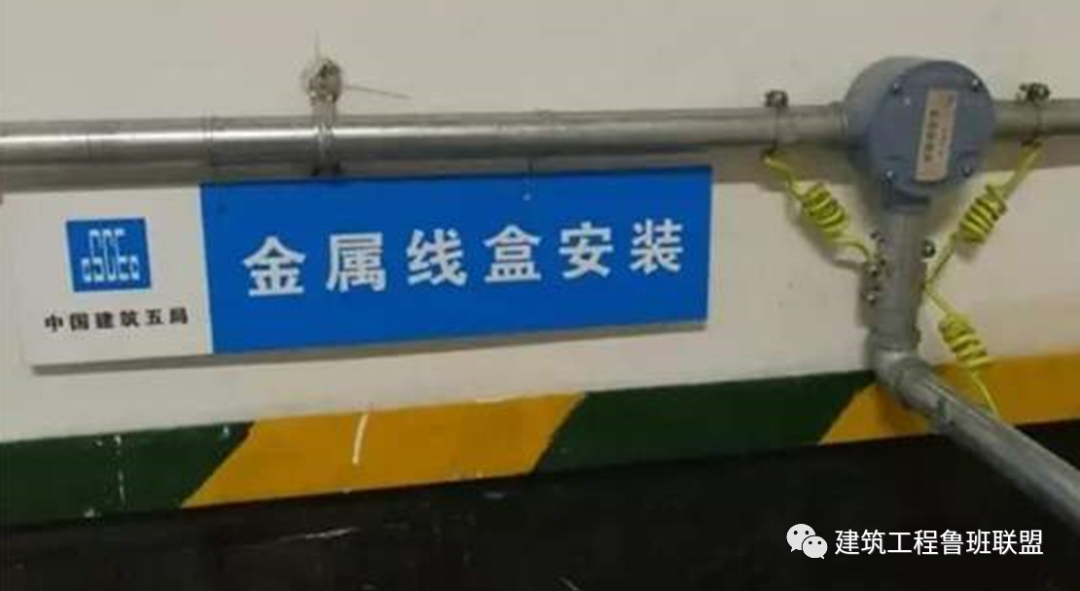

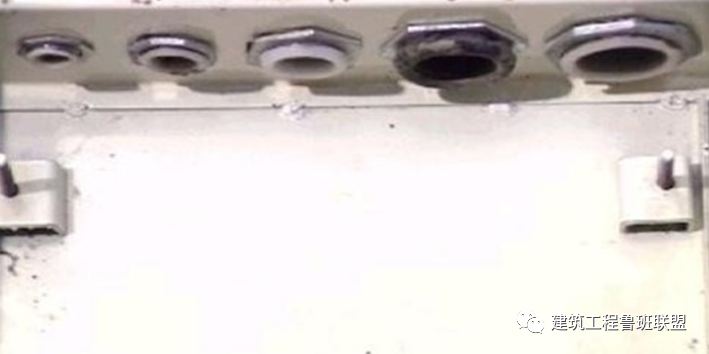

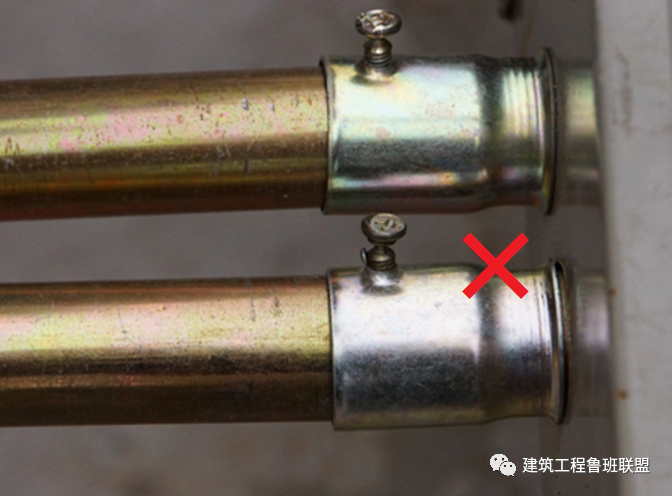

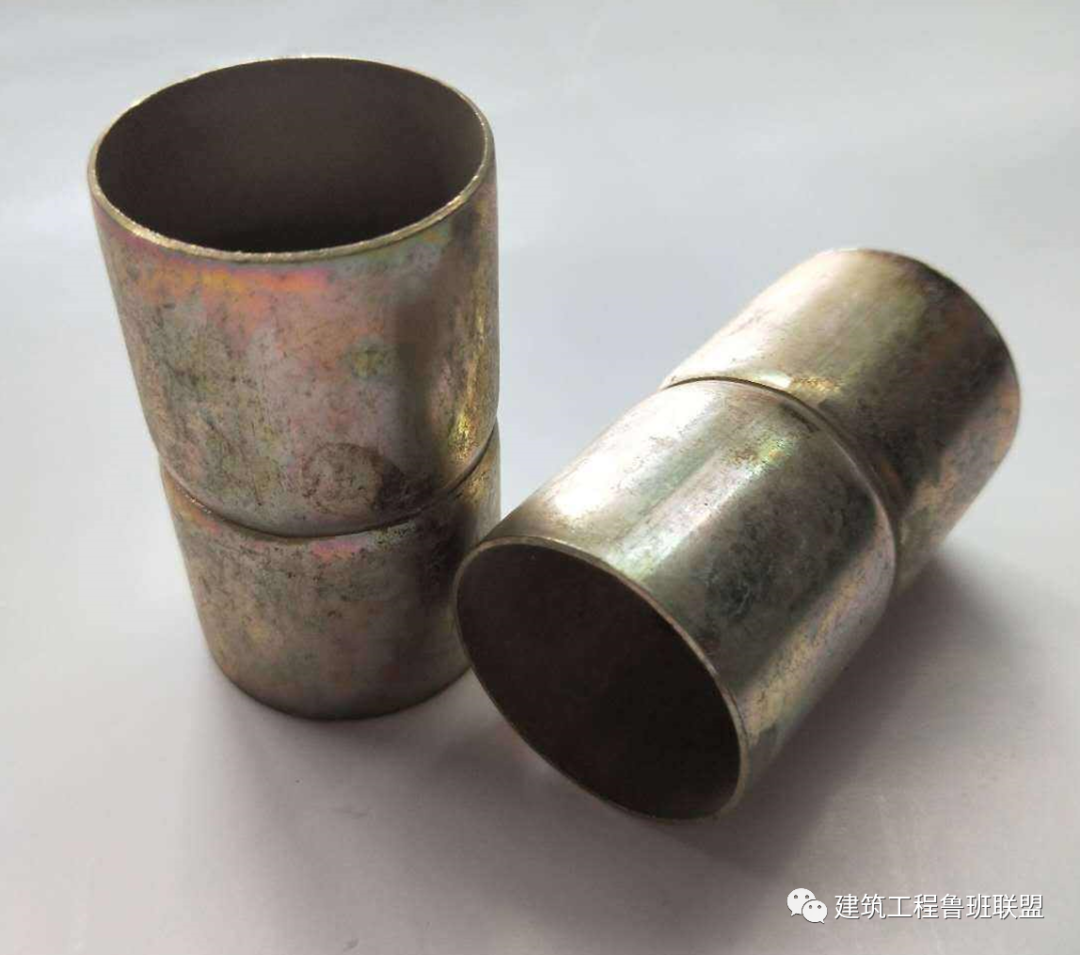

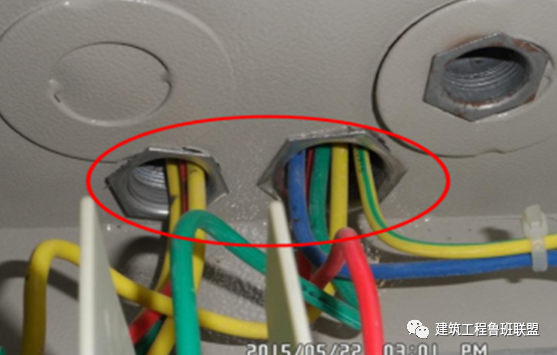

7、JDG管螺母必须拧断，KBG管必须点压到位；镀锌SC管必须丝扣连接且做接地跨接；线管入盒、入箱、入桥架必须加锁母。

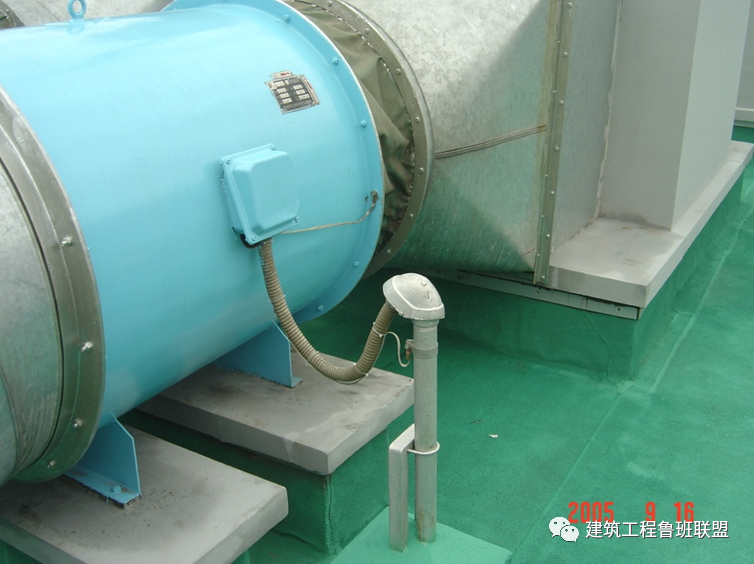

8、室外电气配管尽可能采用镀锌SC管且不得对接焊接，禁止采用薄壁钢管。室外设备电气配管必须采用鸭嘴弯头或防水弯头、防水金属软管。

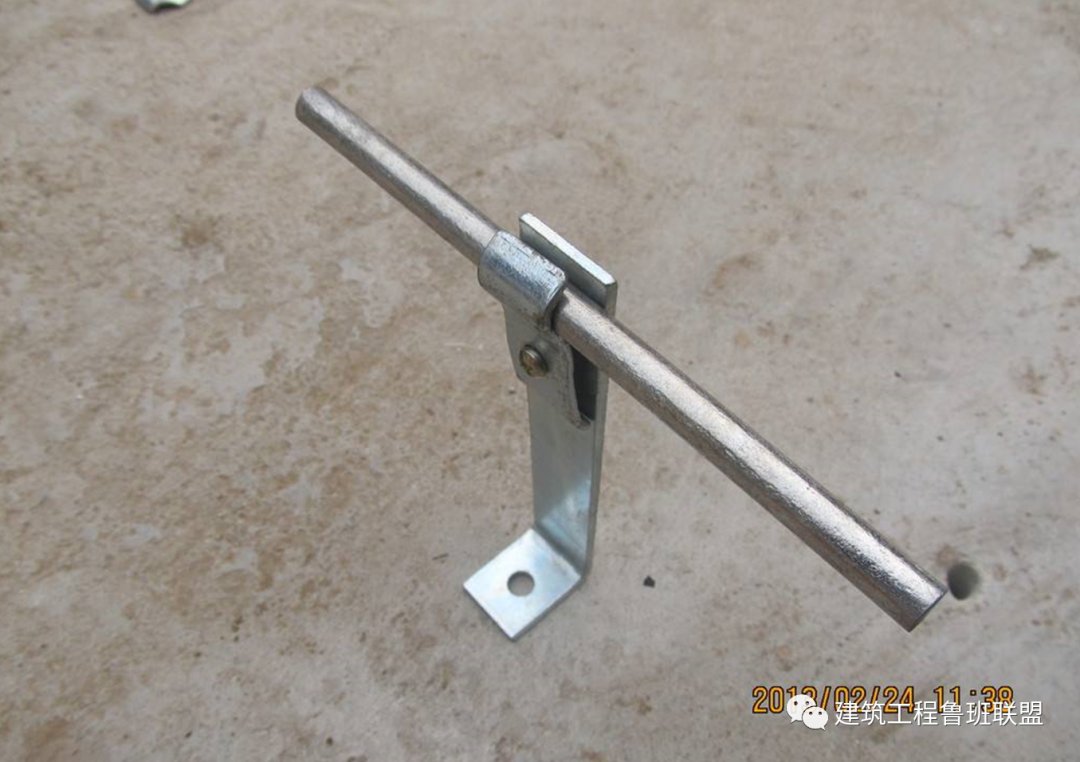

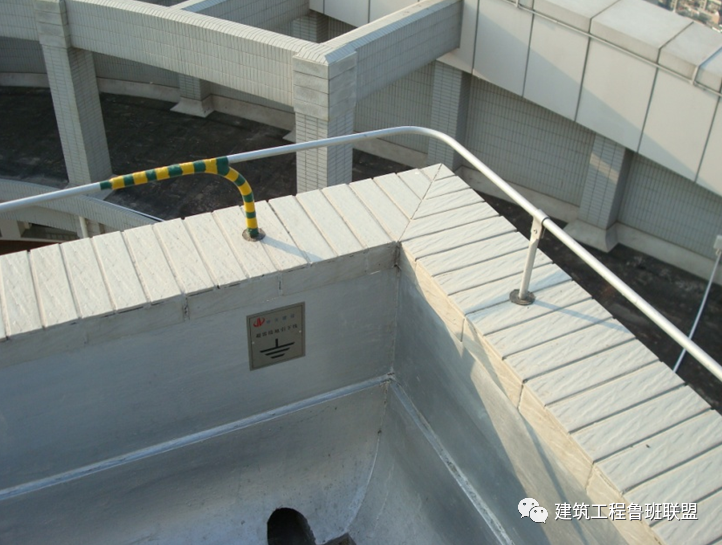

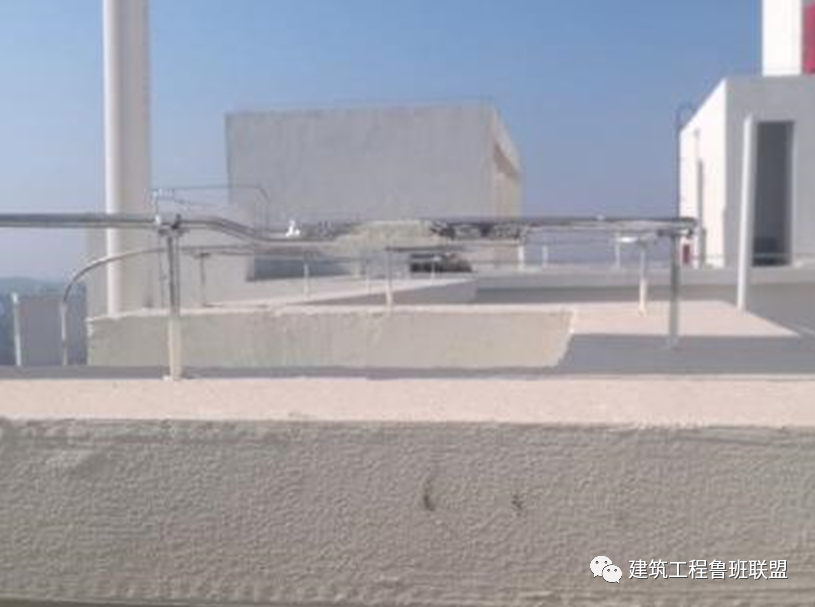

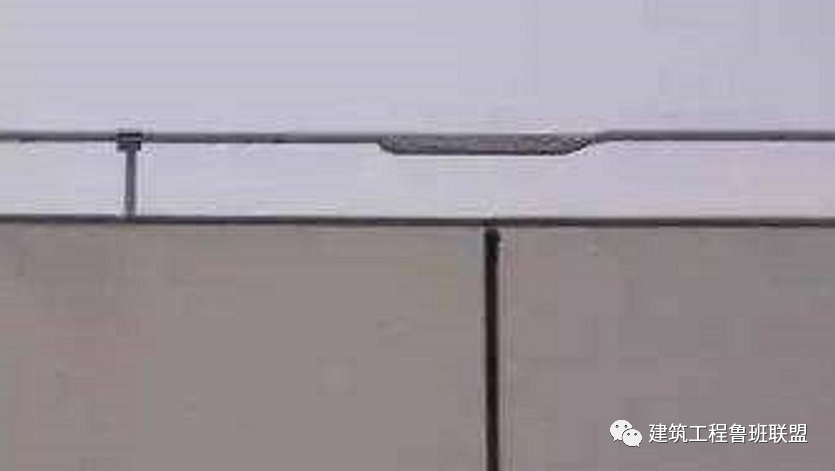

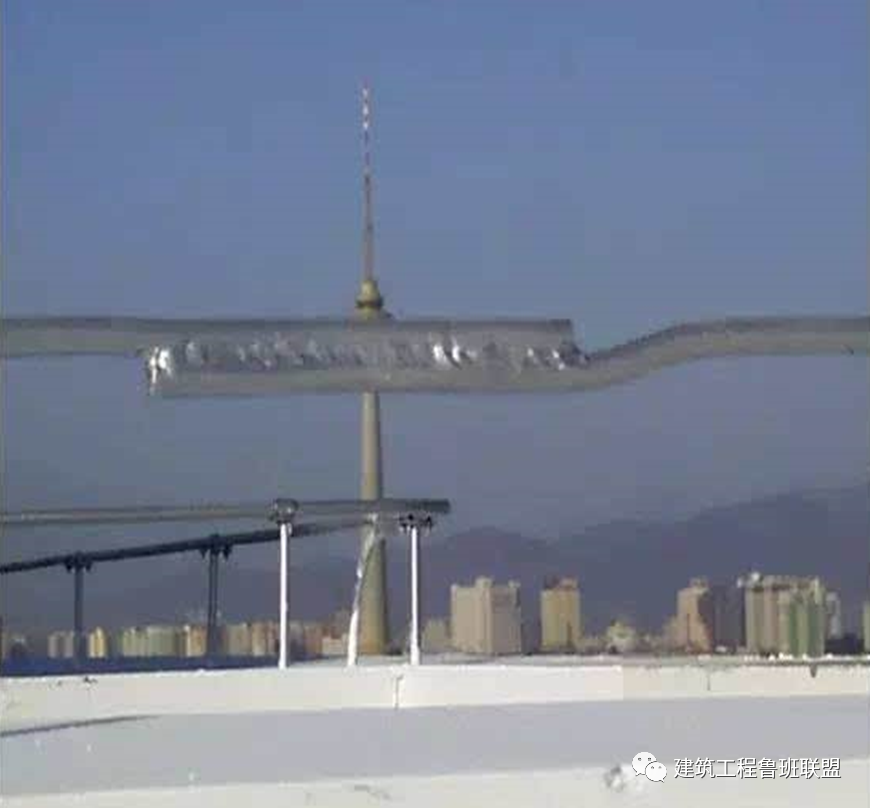

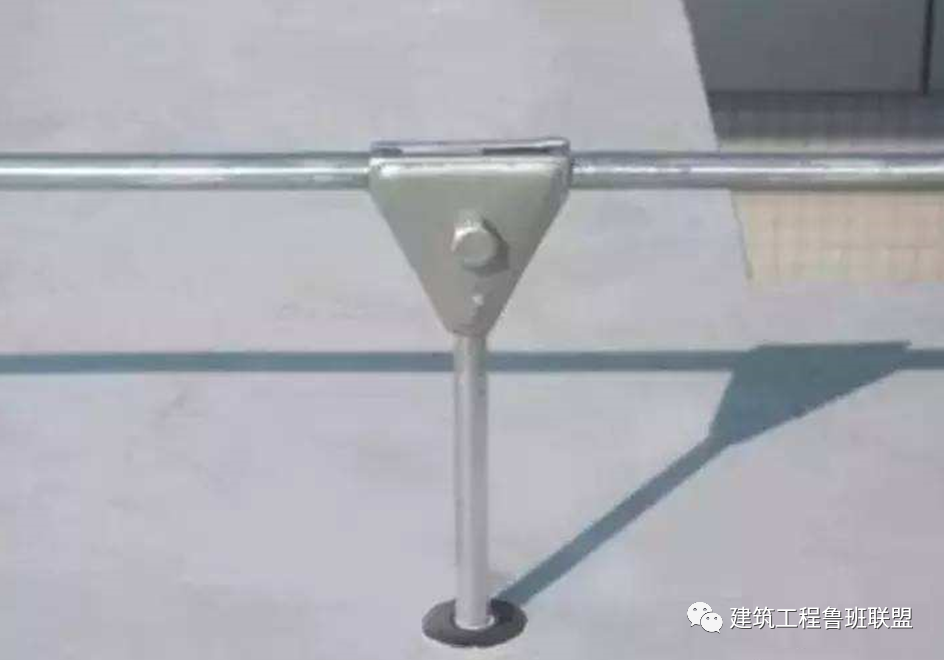

9、接闪带敷设必须采用热镀锌金属制品，禁止使用螺纹钢代替圆钢，圆钢接闪带采用“乙”字弯上下搭接、双面满焊，接闪带支架间距必须均匀，且采用成品支架。

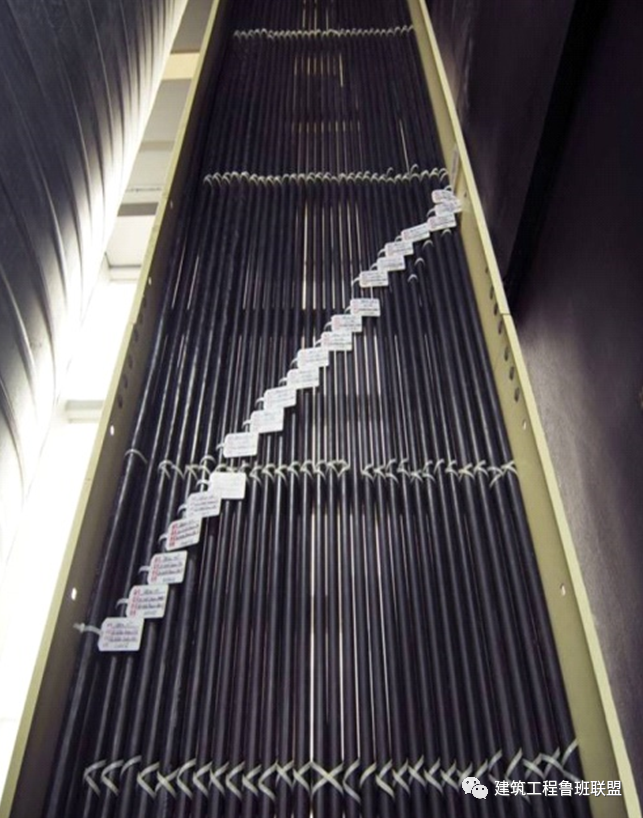

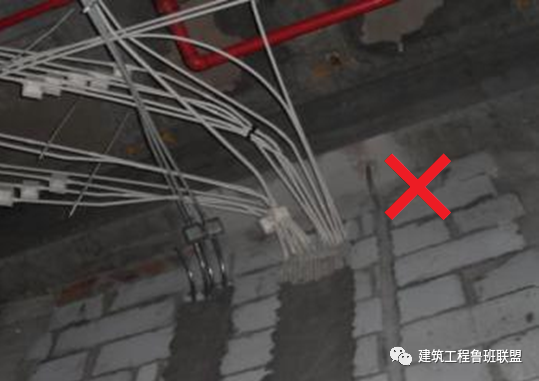

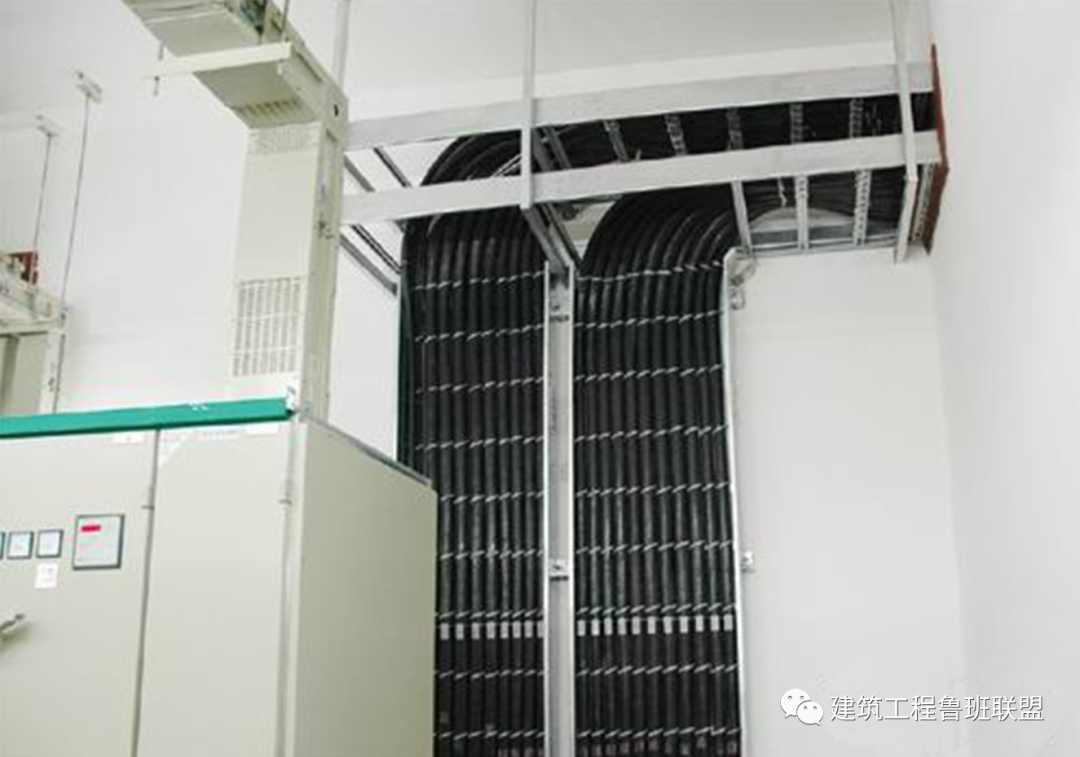

10、电缆敷设必须“一敷一顺一绑扎”。

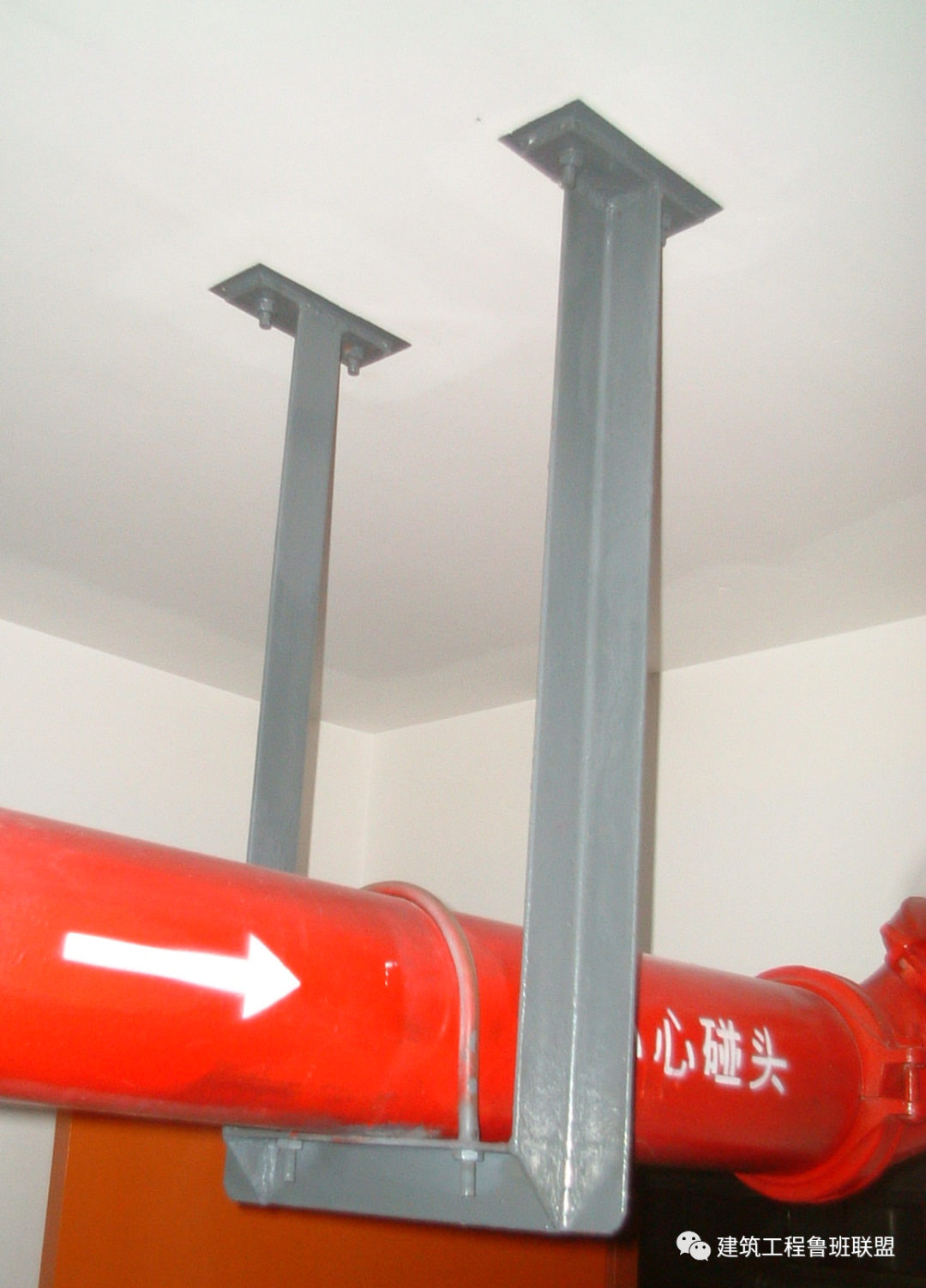

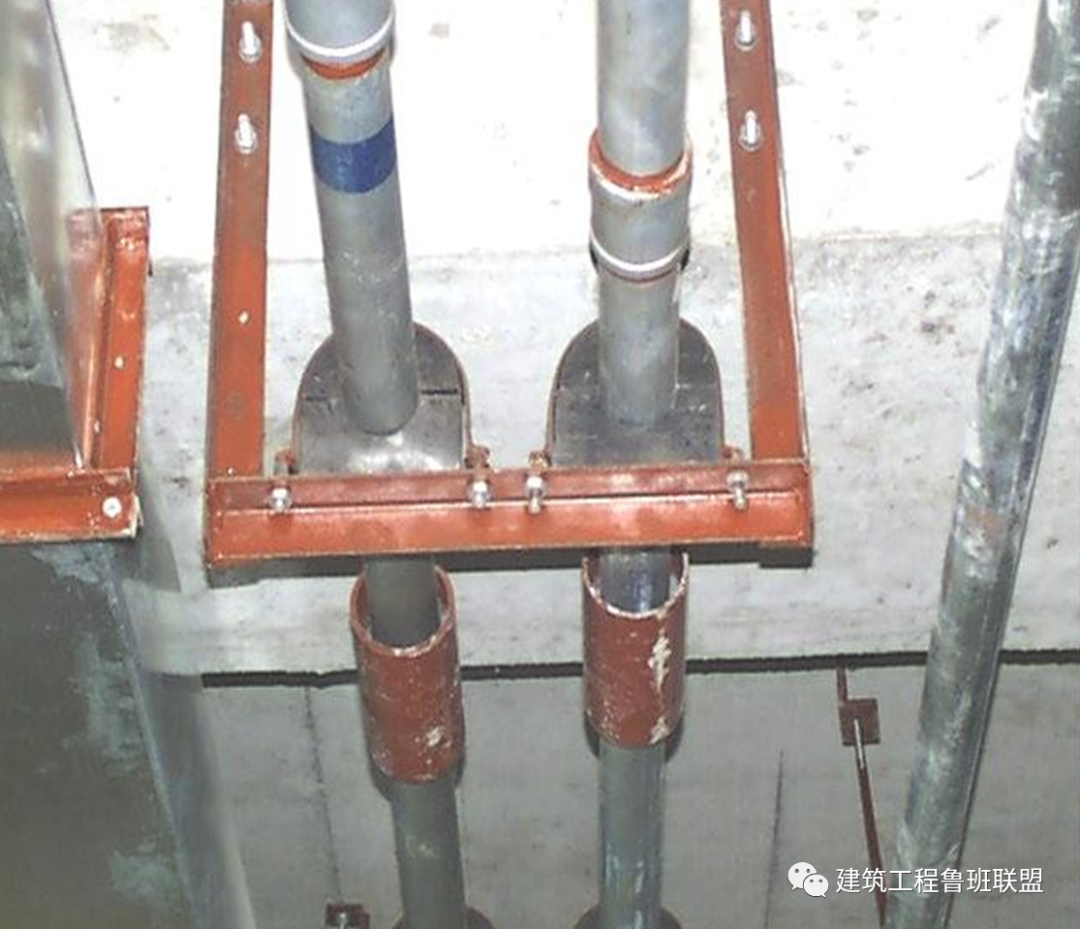

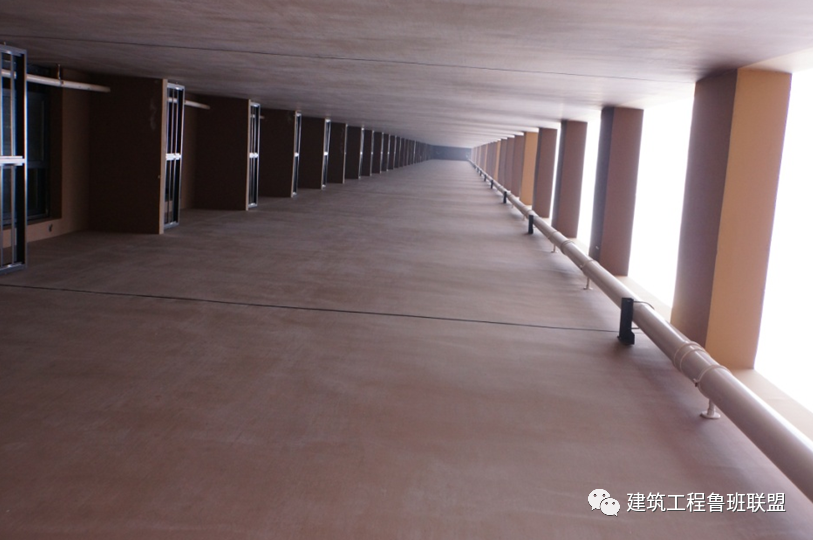

11、所有金属支吊架及连接螺栓必须为热镀锌材料，禁止水暖管道与电气管线共用支吊架。外墙排水立管采用PVC管时每两层必须安装一个型钢支架，外墙金属管道必须采用型钢支吊架。

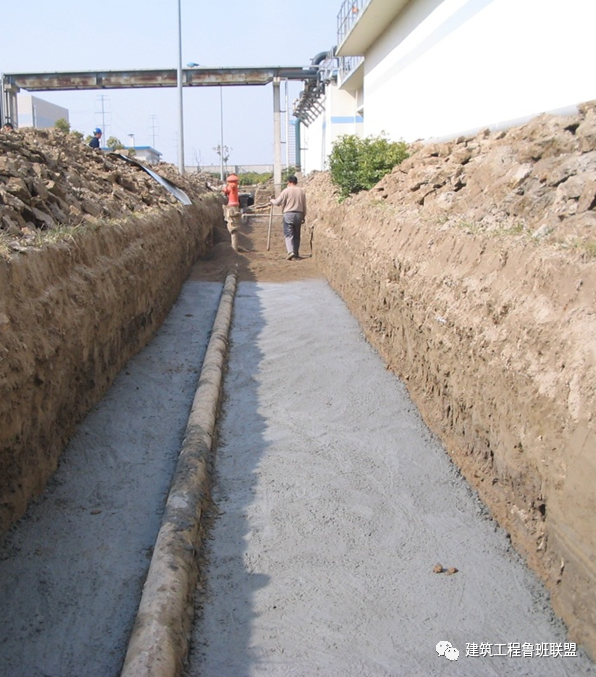

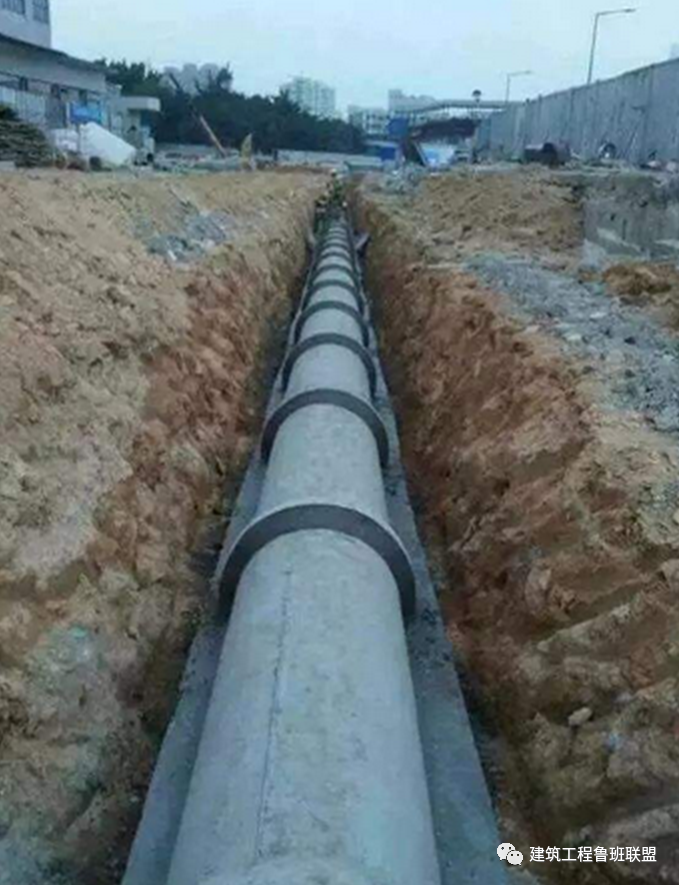

12、室外给排水管道垫层必须符合设计及规范要求，管道接口必须设置支墩，重力排水管道禁止倒坡。

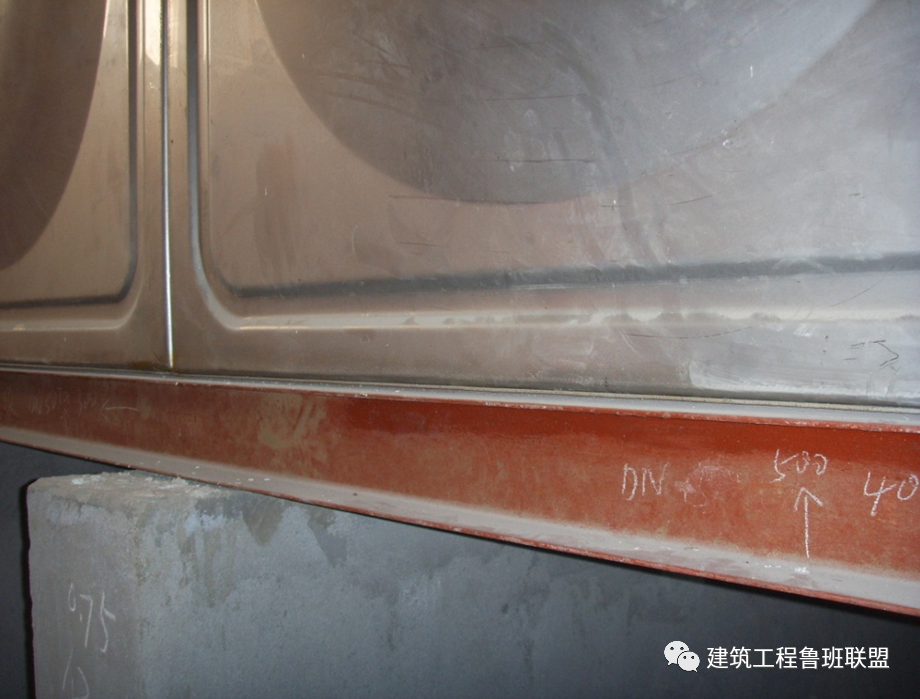

13、不锈钢材质的管道、水箱等与碳钢材质材料不得直接接触，必须有防电化腐蚀的措施。不锈钢管道冲洗试压时水质必须达标。

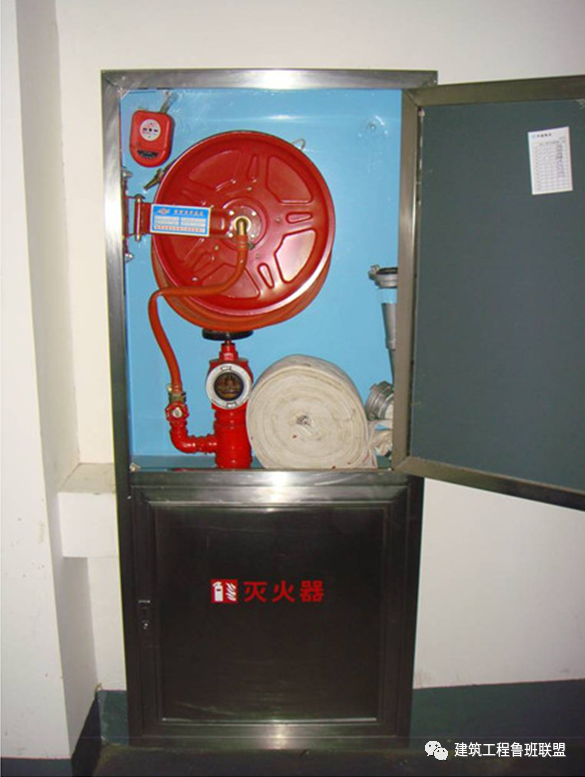

14、消火栓箱订货、安装必须做到“开门见栓见钮”，成品消火栓箱不得随意开孔。

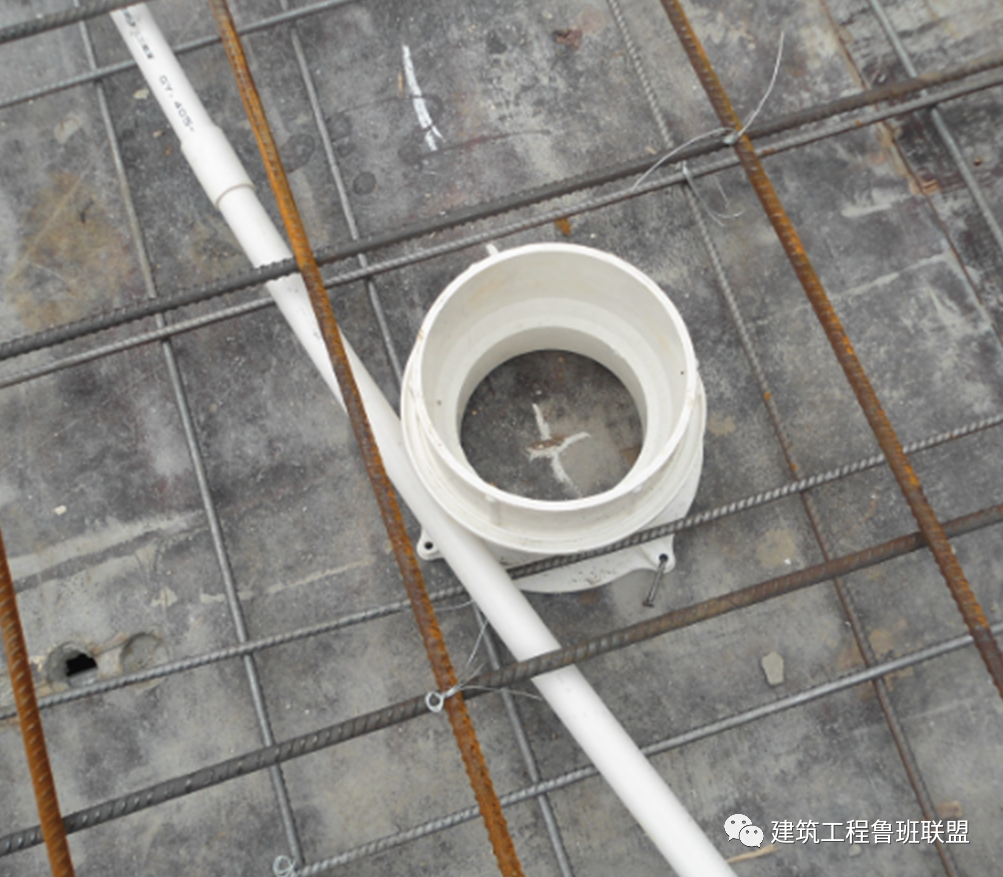

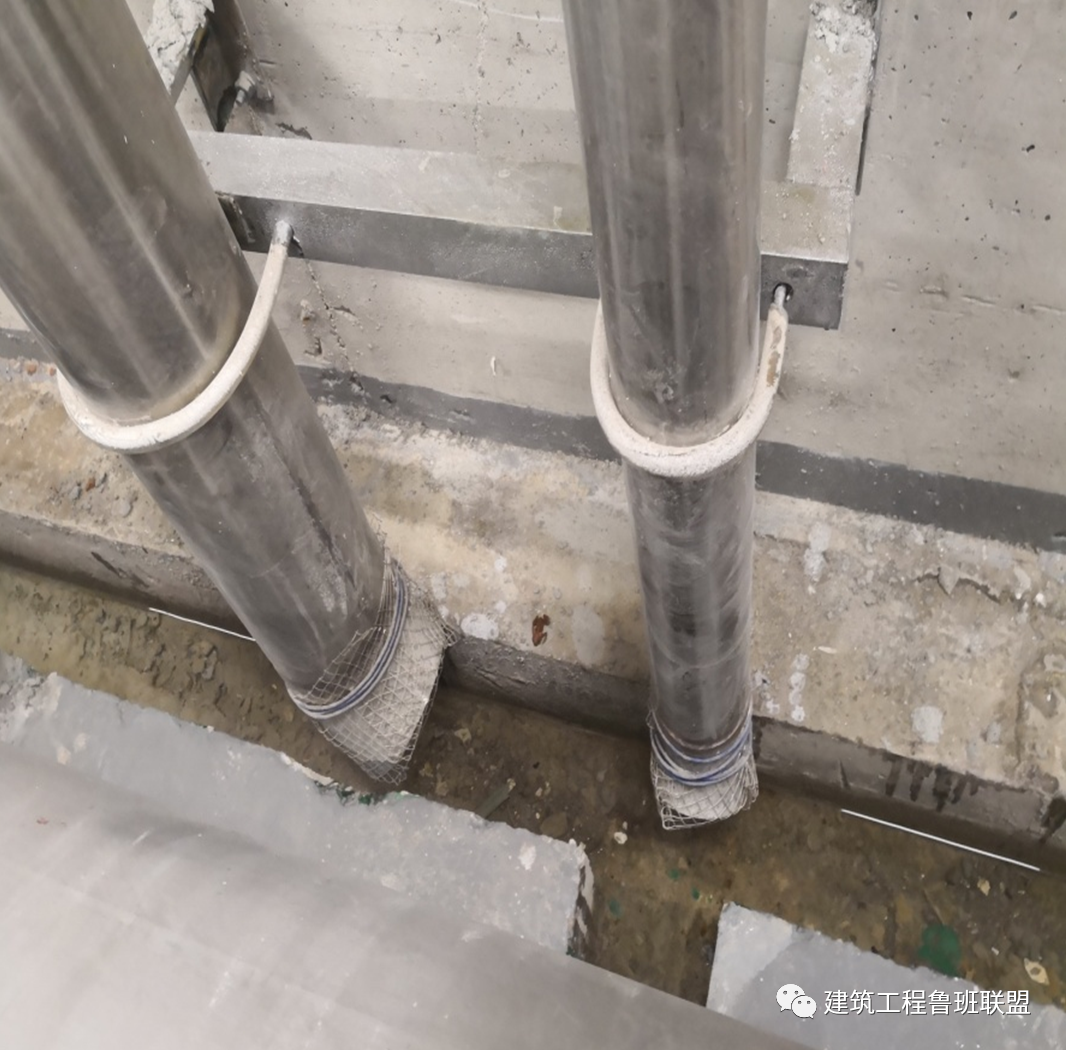

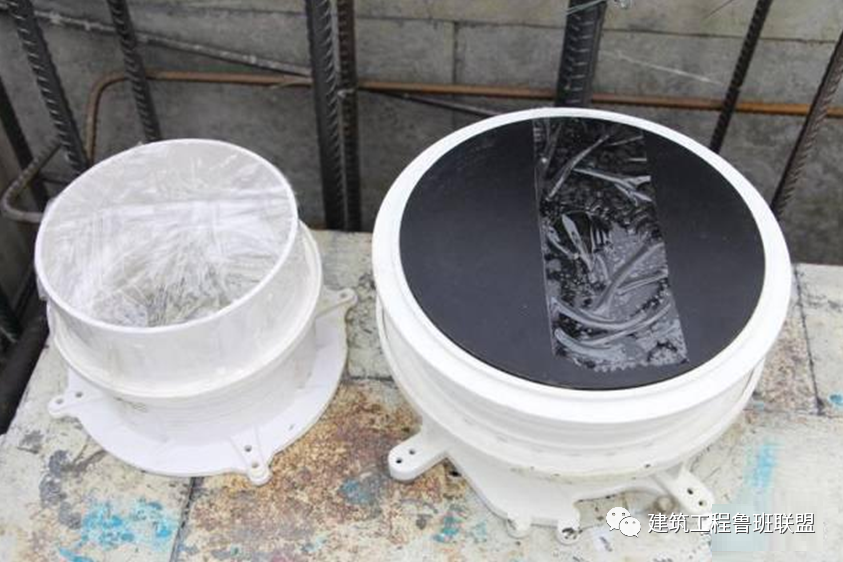

15、PVC排水管穿楼板处必须采用止水节直埋工艺。

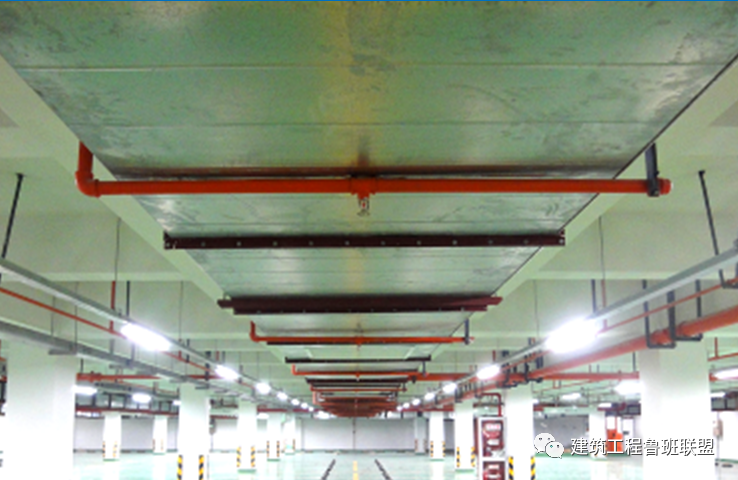

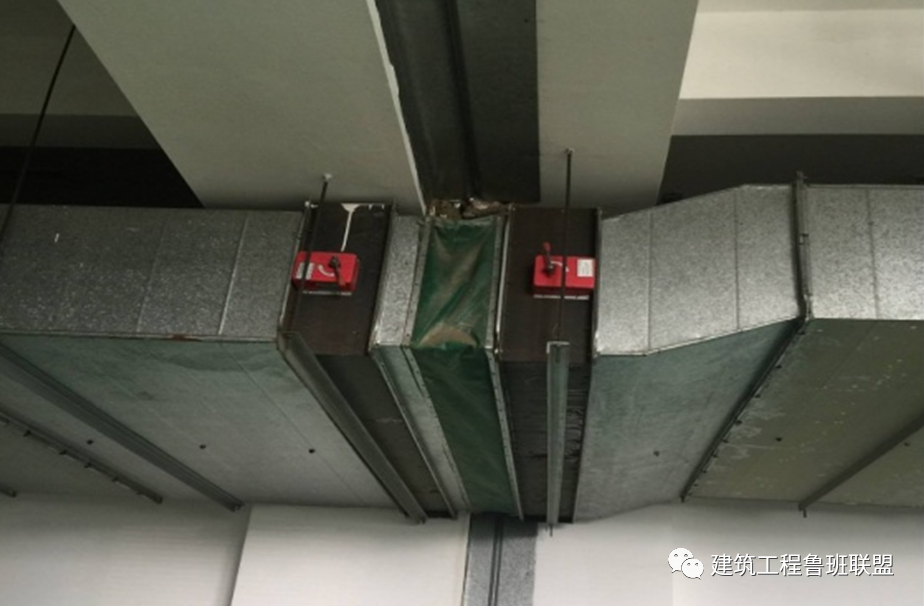

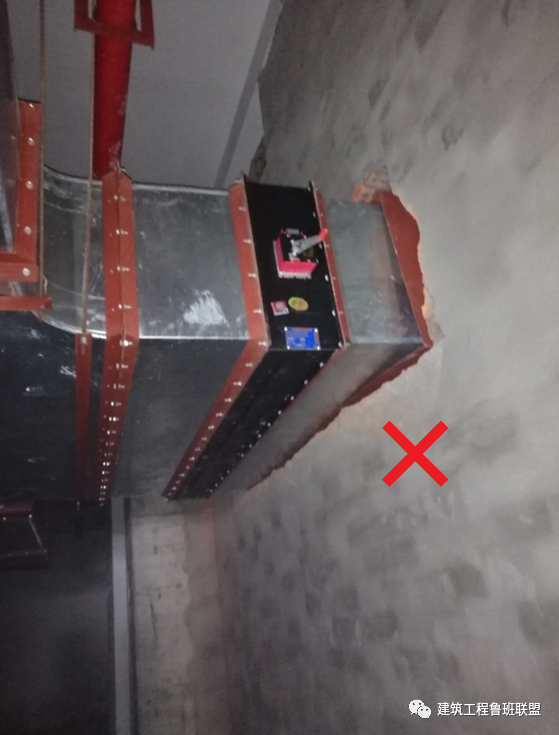

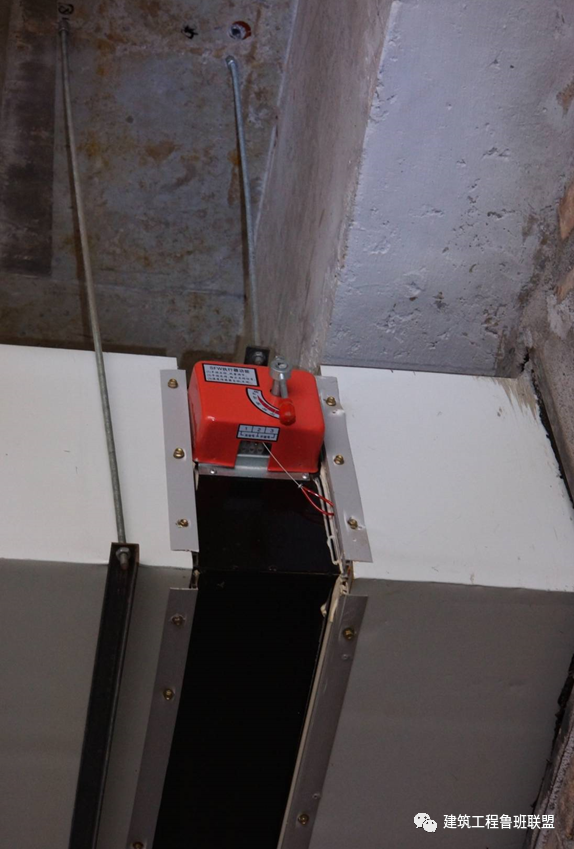

16、风管单边长度≥630mm及以上的防火阀必须设置独立的支吊架。

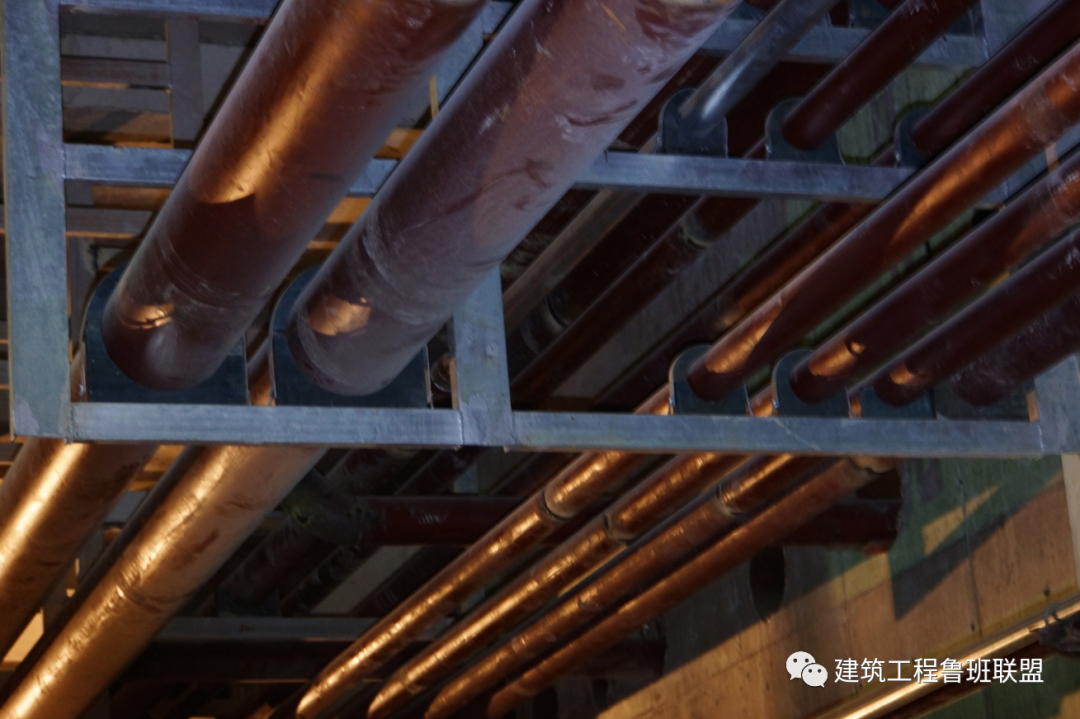

17、空调水管保温木托应采用硬质木块进行沥青漆防腐；木托厚度应与保温层厚度一致；木托上下结合部位应无缝隙破损，避免结露；木托内径与管道外径一致。

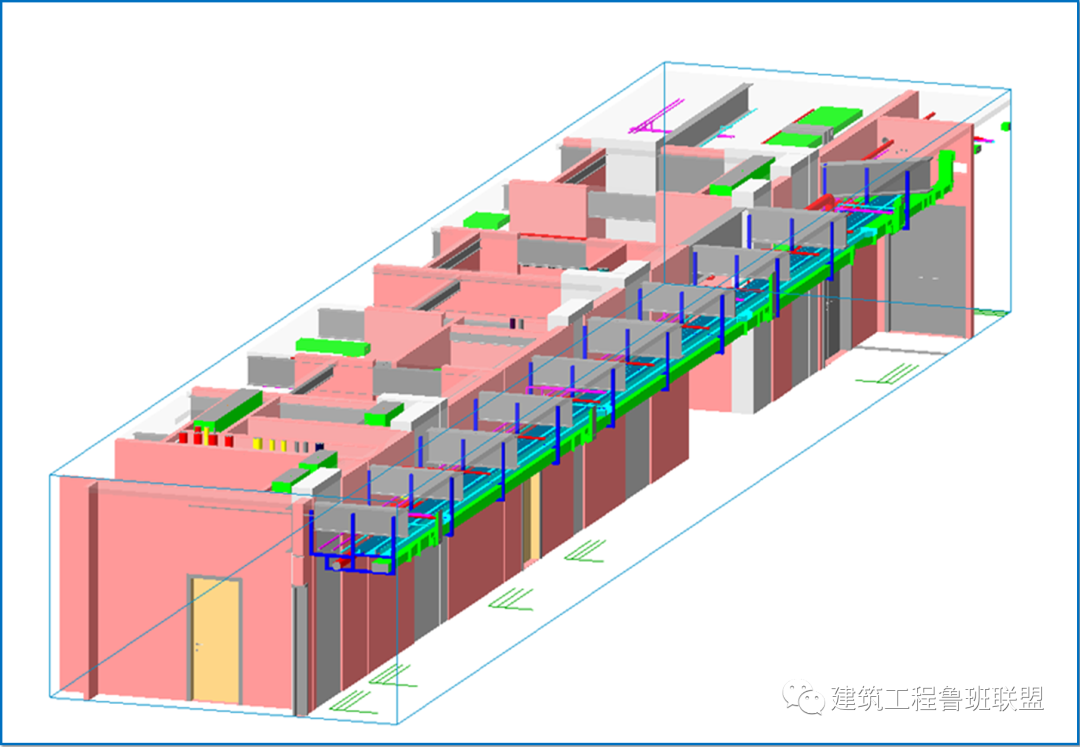

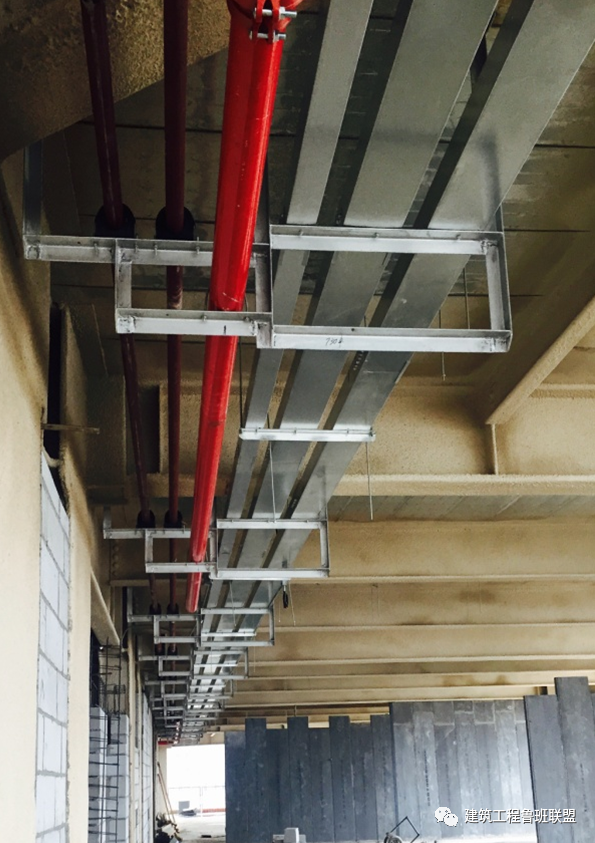

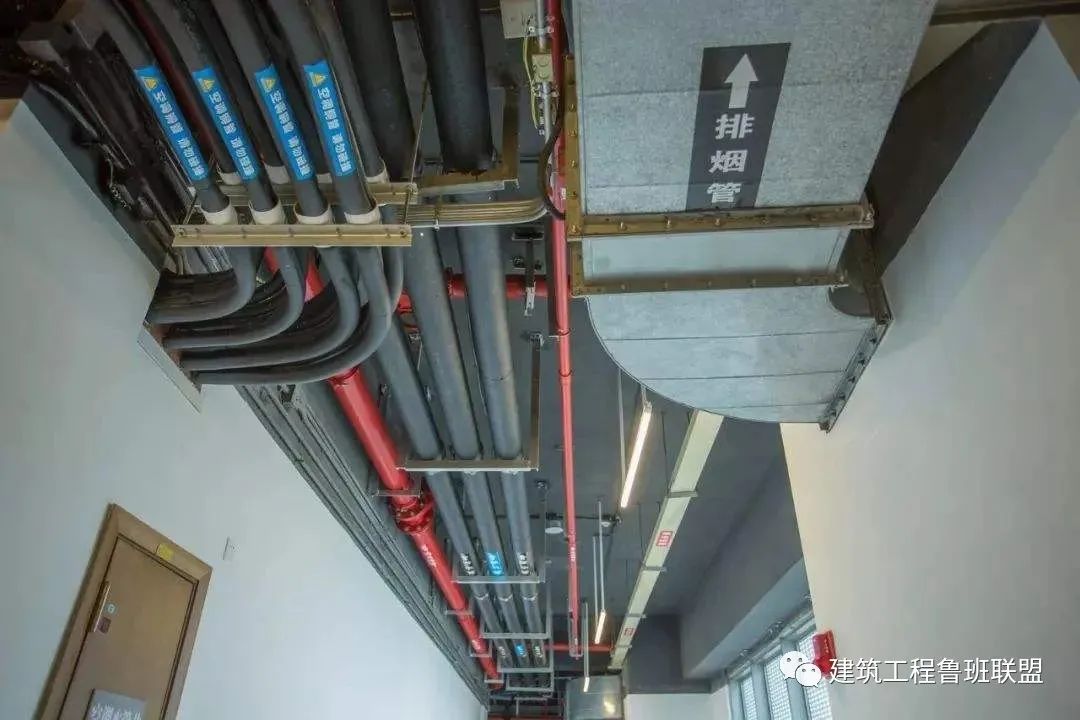

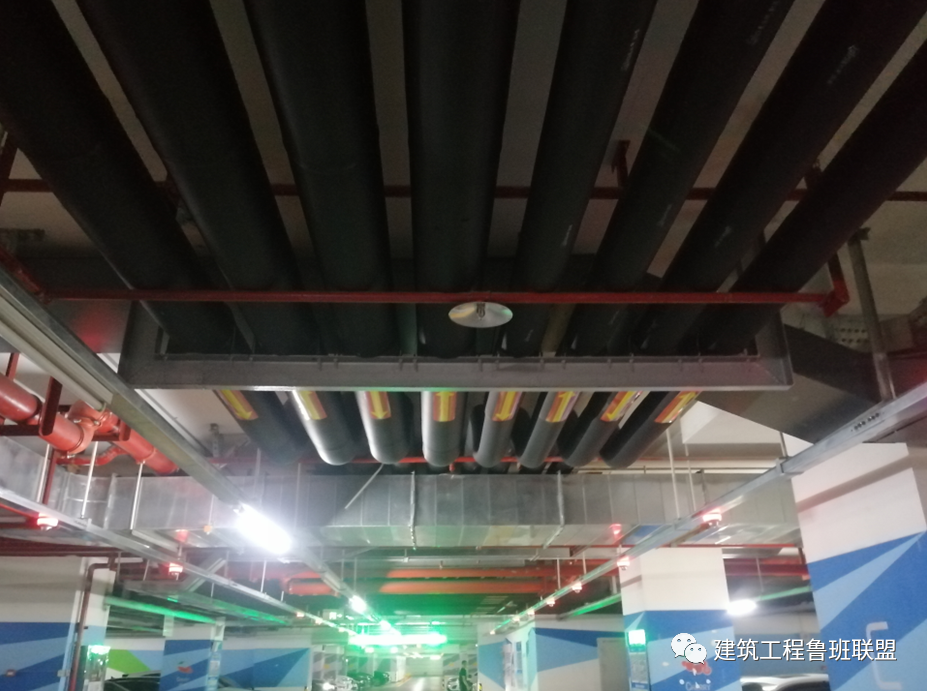

18、机电管线要利用BIM技术进行综合排布，设置联合支架，大型管道支架须进行受力计算，经设计院核定认可。

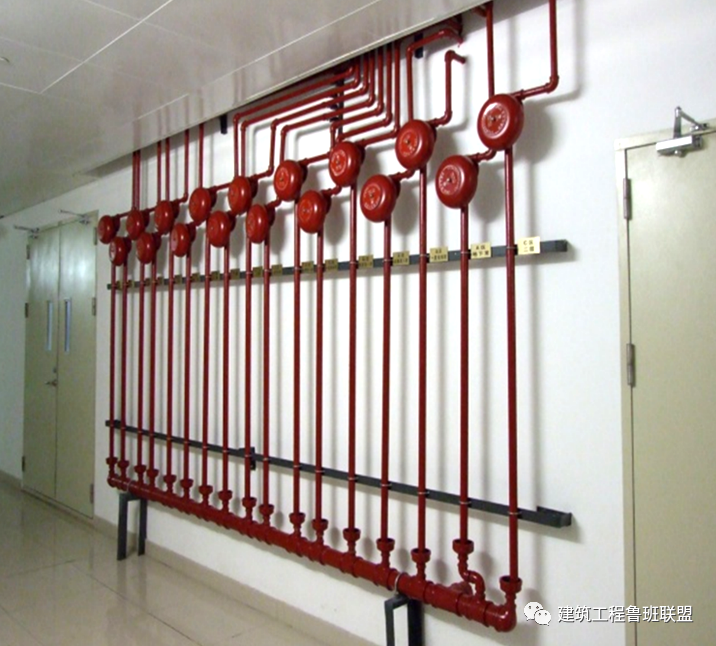

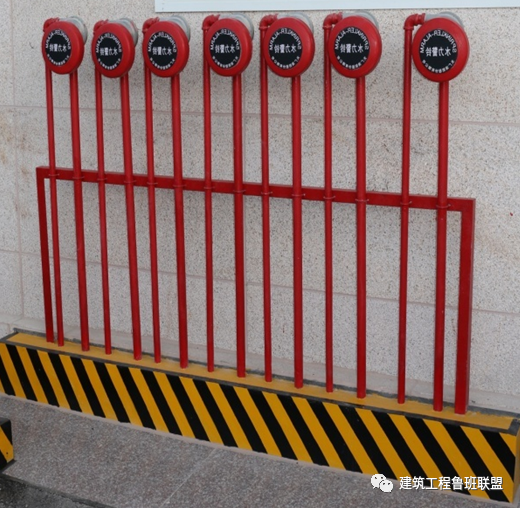

19、水力警铃应安装在公共通道或值班室附近的外墙上，模块须集中设置。

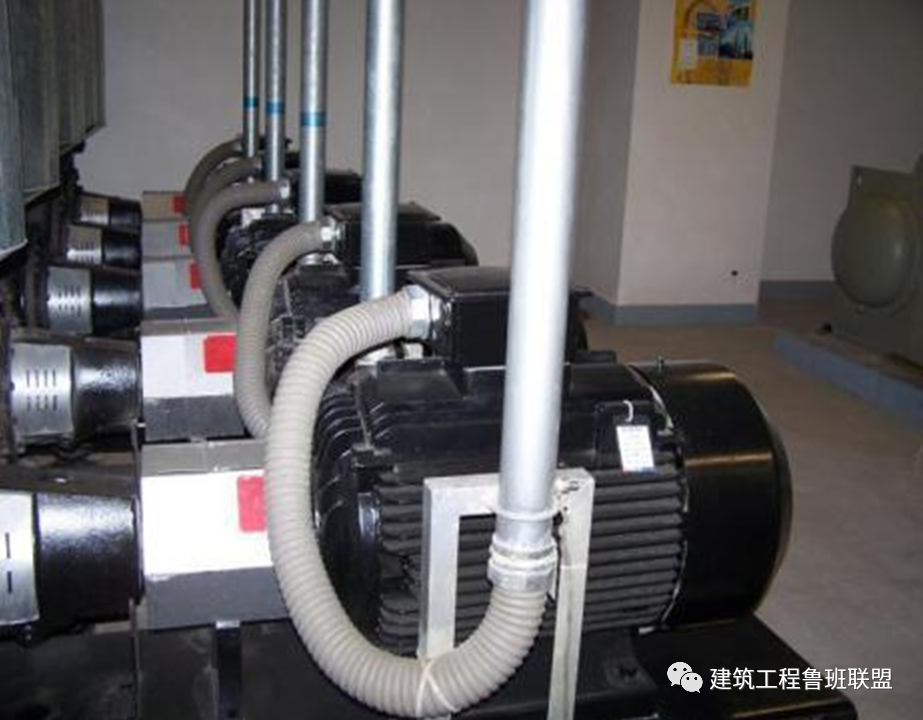

20、金属、非金属柔性导管使用：柔性导管的长度在电力工程中不大于0.8m，在照明工程中不大于1.2m。

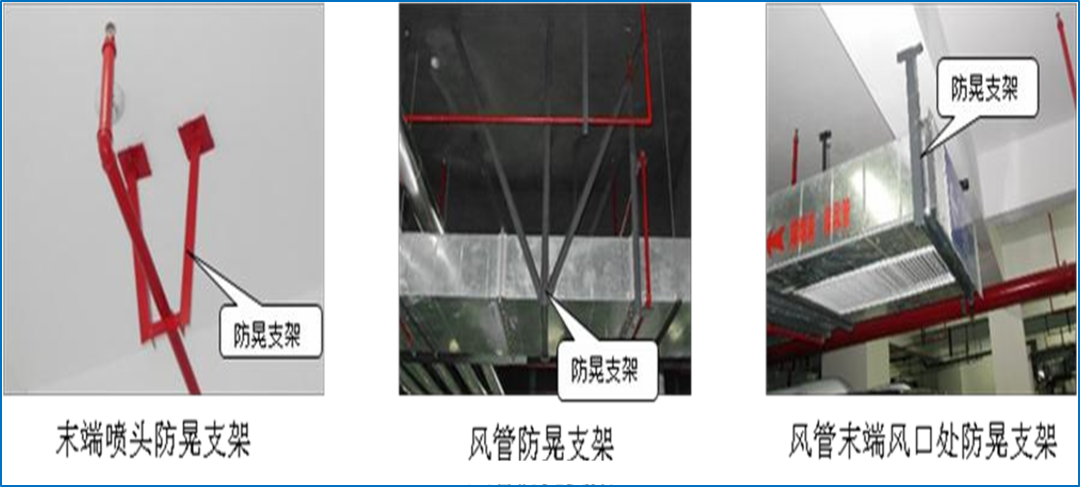

21、消防喷淋管道末端须使用“倒梯形”防晃支架。风管末端应安装防晃支架，超过20m的设置固定支架。

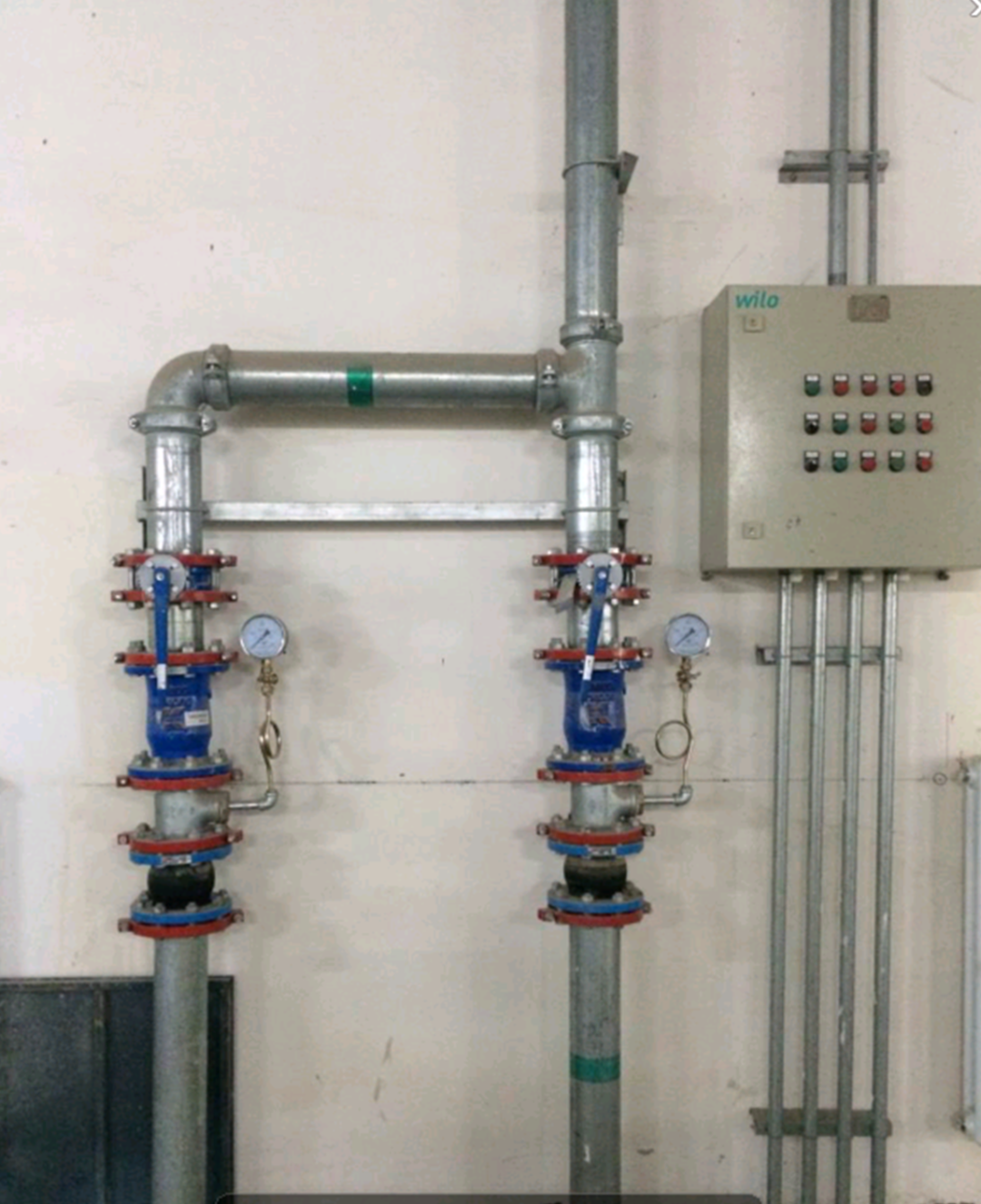

22、压力排水系统潜污泵上设置闸阀的安装高度应为1.5米，闸阀与止回阀之间应有短接，不得直接连接，压力排水管出楼板处应加设套管。
23、 当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，在其下方应增设喷头，并在喷淋管末端安装防晃支架。
24、水箱或水池内排污管、溢流管、放空管末端应设置防虫网；排污管、溢流管不得合流。

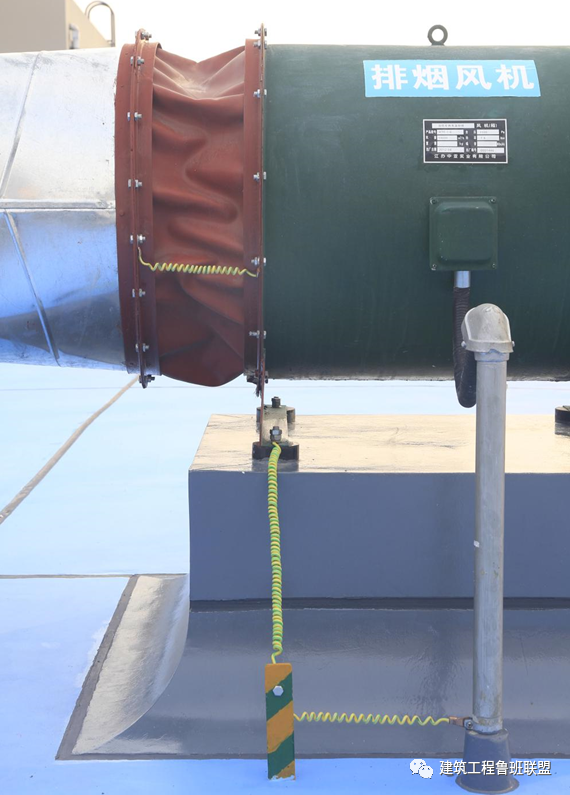

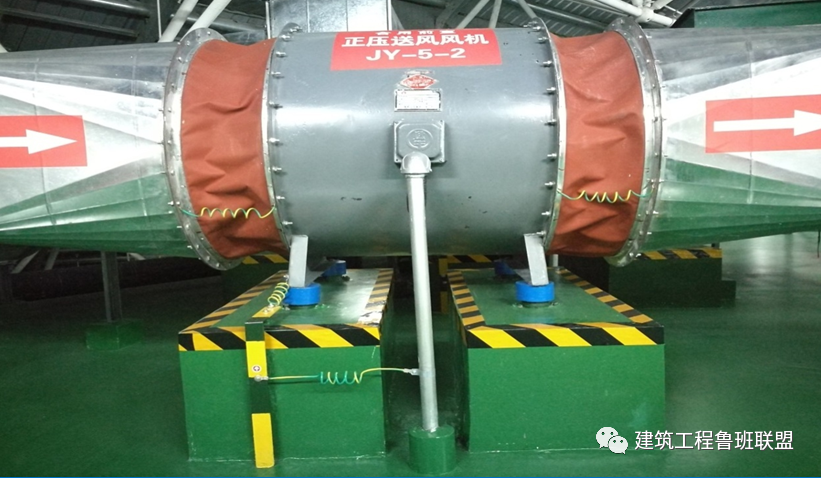

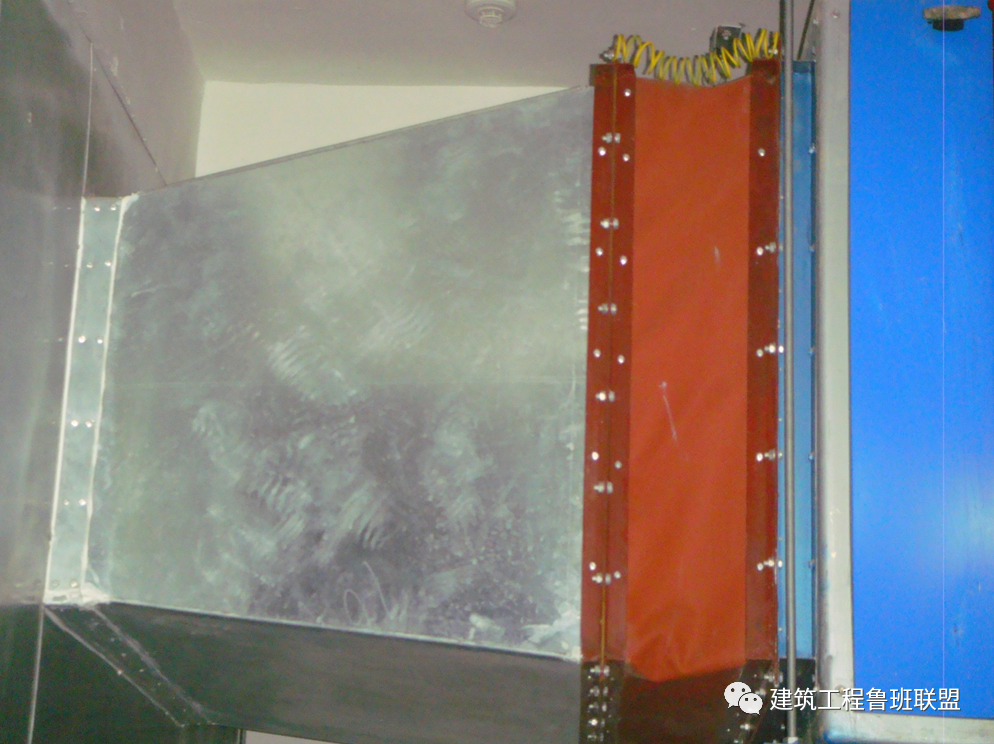

25、防排烟系统软接应采用不燃材料防火帆布软接，软接长度为150mm～250mm。

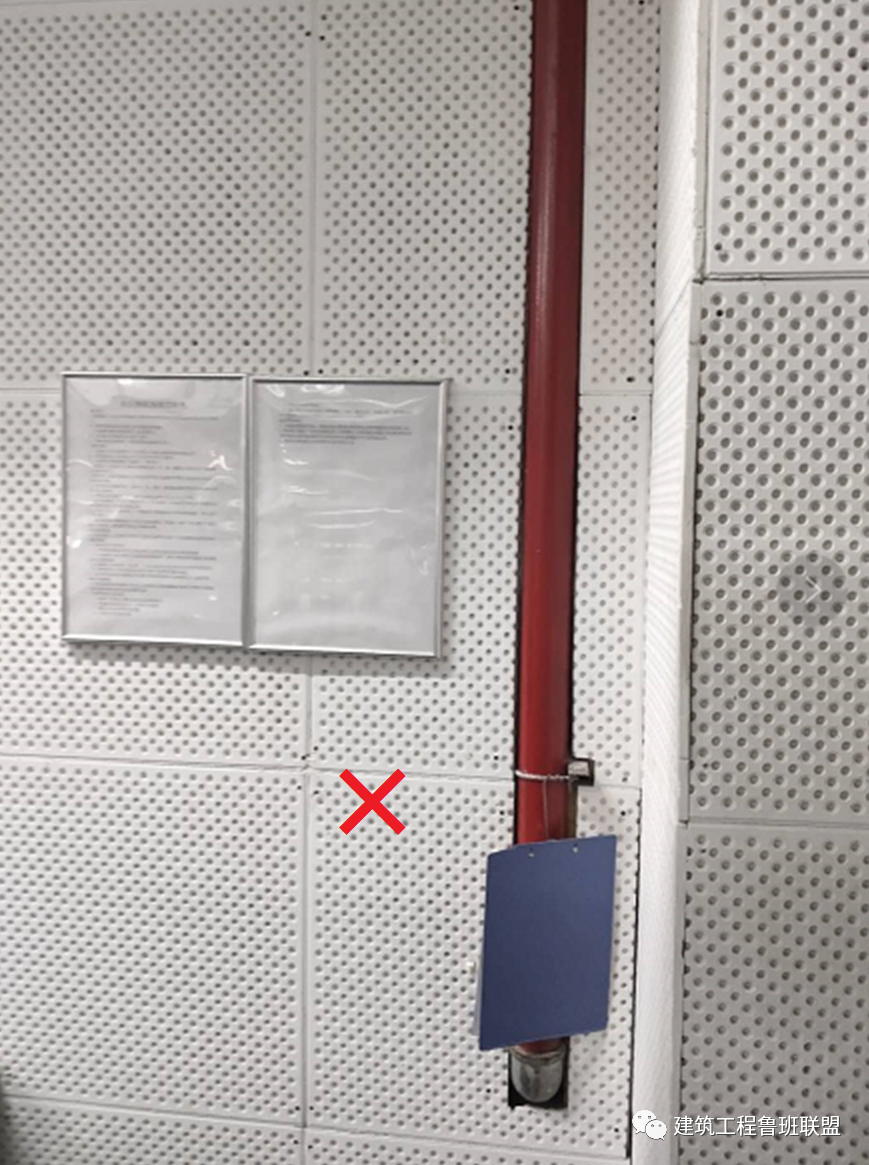

26、机房内各系统墙面管线安装应考虑吸音墙面厚度，管线安装在吸音墙面内或管道边沿距吸音墙面不小于10cm。

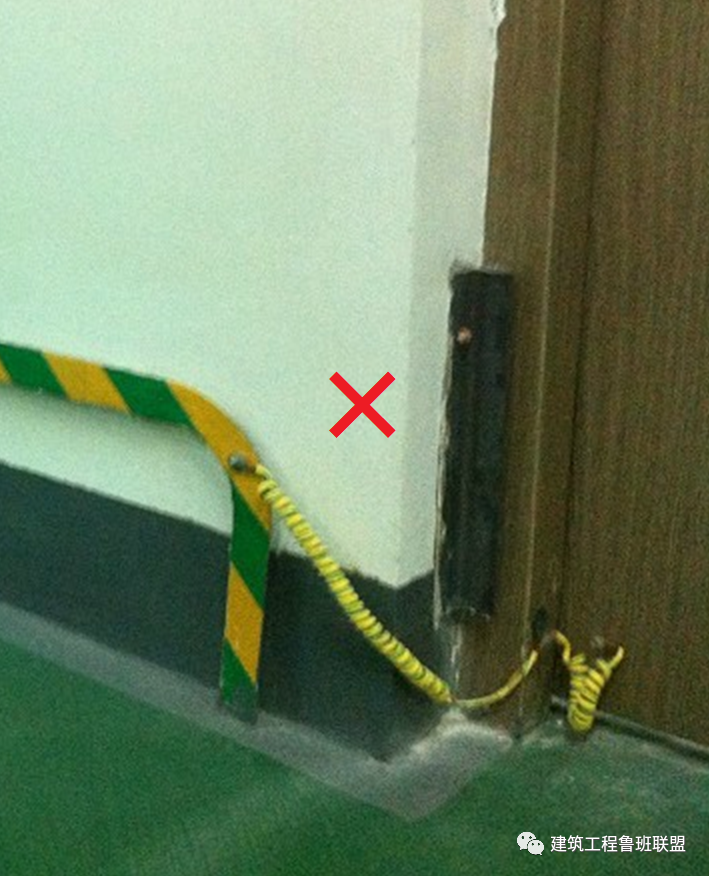

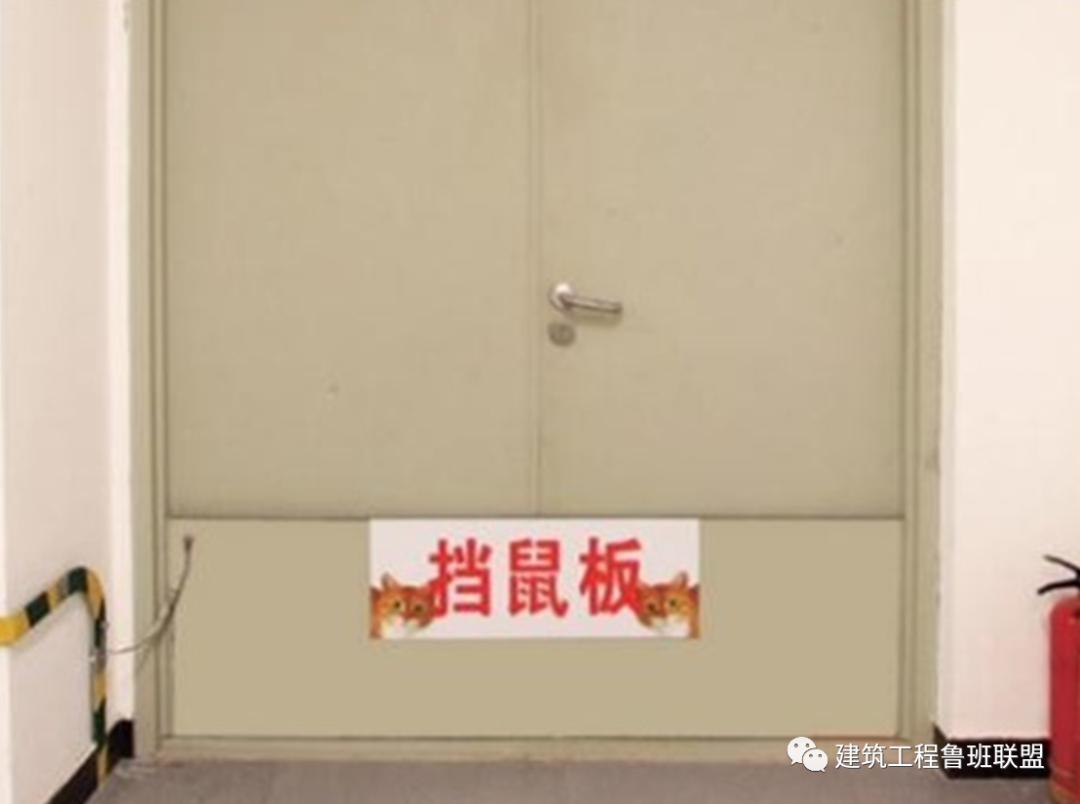

27、高低压配电室、柴油发电机房、消控室、弱电机房应设置挡鼠板金属挡鼠板需做好接地措施，挡鼠板高度≥600mm，设备接地不得串接。设备跨接线型号视设备参数而定。

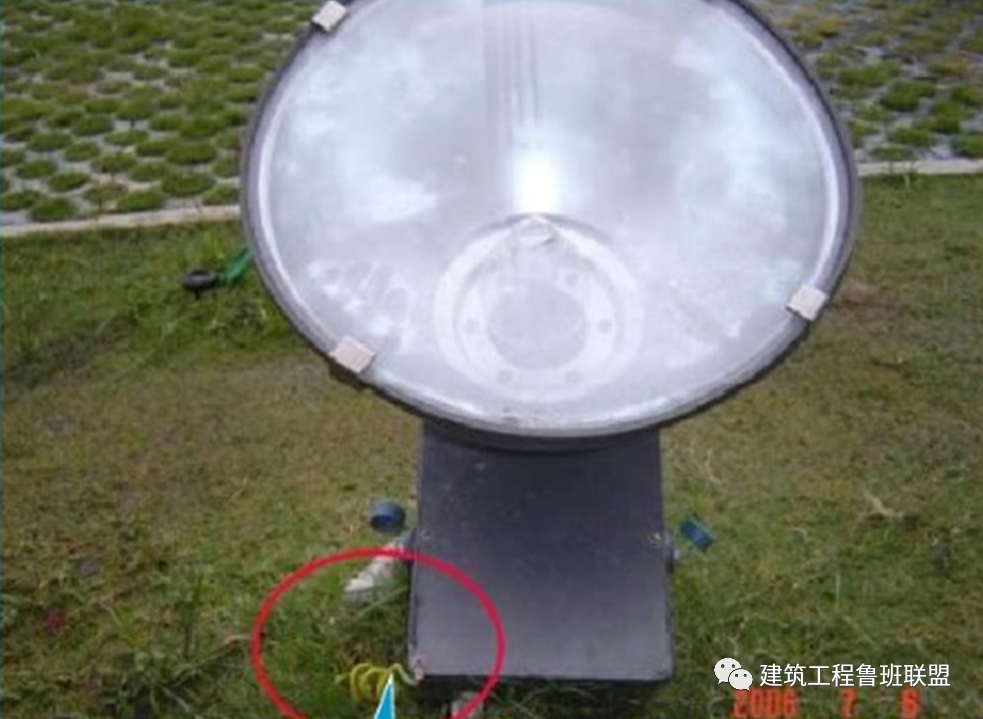

28、疏散指示灯、路灯、地灯、水景灯、泛光照明等灯具金属外壳必须接地可靠，BV线与BVR线的接线头必须烫锡。

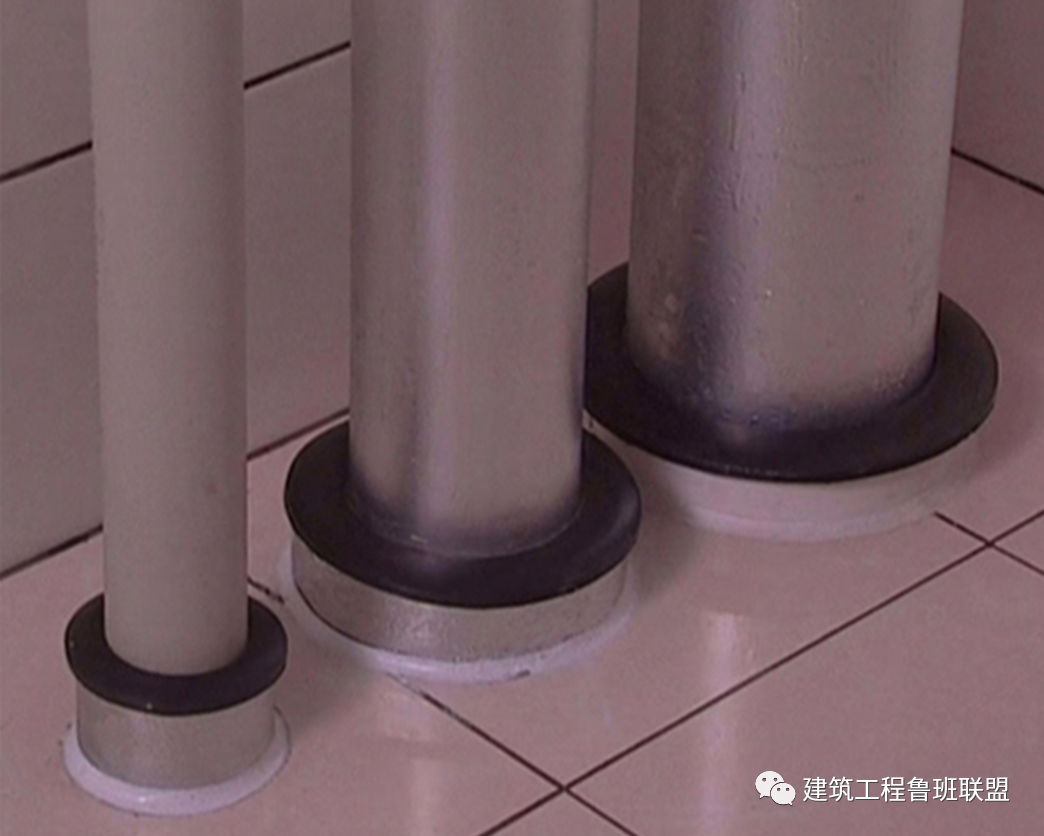

29、安装无水房间的水管套管，其顶部应高出地面完成面20mm,安装在有水房间的套管，其顶部应高出地面完成面50mm,底部与楼板顶棚面齐平。

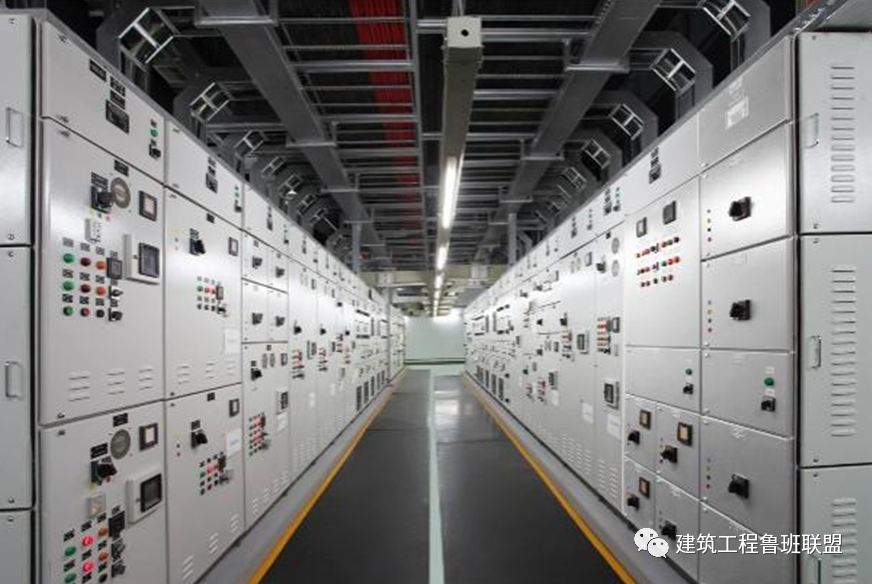

30、配电房内，高低压配电设备、母线正上方不得安装灯具、风口和震动设备。
