化成工艺参数(电流、时间、截止电压等)对电池性能的影响!_工艺玩具_资讯

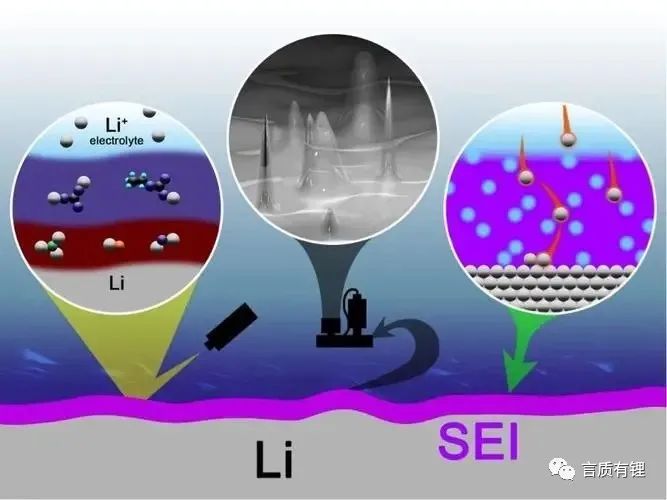

影响锂离子电池这些性能的一个关键因素是锂离子电池中电解质在负极表面分解形成的固体电解质膜(SEI)。SEI膜是在电池化成过程中首次充放电形成的，稳定的SEI膜能够保护负极在电解液的后续分解过程中不被消耗和防止石墨脱落，因此化成过程是锂离子电池制造过程中重要的工序。

化成过程就是将注液后静置合格的电池进行首次充放电，在负极表面形成SEI膜的过程。电池化成过程主要包括四部分：第一部分开口充电(预充或排气)，第二部分闭口充电，第三部分闭口老化，第四部分闭口放电。化成工艺不同形成的SEI膜状态不同，不同SEI膜状态对电池的性能有不同的影响，因此不同的化成工艺对锂离子电池性能有不同的影响。不同化成工艺主要包括化成充放电电流不同、化成充放电时间不同、化成充放电截止电压不同、化成老化时间和温度不同等。电池性能主要包括电池的循环性能、电压、内阻和高温存储性能等。

1、化成充放电电流对电池性能的影响

化成充放电电流主要包括上述第一部分开口充电(排气)电流，第二部分闭口充电电流和第四部分闭口放电电流。

第一部分开口化成(预充或排气)主要是小电流充电，目的是形成稳定致密的SEI膜，使电解液中添加剂反应生成的气体排出，减小对电池循环性能和倍率性能的影响。而且电解液添加剂种类、数量，反应电位及时间不同，反应需要的充电速率不同。因此该阶段充电主要选择阶梯充电模式，即第一步小电流充，后续各步在前步基础上增加电流充。

王红霞等通过研究以磷酸铁锂为正极，石墨为负极的动力电池的预充方式，发现预充第一步充电电流为0.05C，充电时间为25 min，第二步充电电流为0.15C，充电时间为55min的工艺电池的厚度、高温存储性能和循环性能优于其余两种预充工艺。但第一步充电电流过小反而会降低电池循环性能。比如本项目组研究的磷酸铁锂为正极，石墨为负极，容量为202Ah的动力电池预充工艺发现预充第一步充电电流为0.05C，充电时间为60min，第二步充电电流为0.15C，充电时间为60min的预充工艺电池循环性能(800次@94.90%)优于预充第一步充电电流为0.03C，充电时间为100min，第二步充电电流为0.15C，充电时间为60min的预充工艺的电池(800次@93.80%)。

第二部分闭口化成主要是在第一部分的基础上增大充电电流。在第一部分，电解液中的部分添加剂已经反应，致密的SEI膜已经形成，但SEI膜过度致密会影响反应过程中锂离子的传输，因此需要逐渐增大电流使形成的SEI膜满足致密到疏松的过渡。另外增大充电电流也会缩短电池充电时间，提高生产效率。但是充电电流过大，会造成电池温度升高，SEI膜遭到破坏，进行溶解和重组。电池容量衰减、循环性能变差，甚至会造成安全事故。

Gao等研究锂离子电池在不同充放电倍率下的温升特性发现除了电极表面，电池其他位置的温升与电池表面的温升一致，并建立了一个电池离子热模型来模拟电池在不同充放电倍率下的温度变化。基于此模型，取温升为约束条件，建立了边界充电电流曲线，制定出了选择锂离子电池最佳充电电流方案。另外充电电流过大，从正极脱出的大量锂离子不能快速嵌入到负极，造成负极表面析锂使电池容量降低、循环性能变差，且形成的锂枝晶可能会刺穿隔膜造成电池短路，发生危险。

第四部分闭口放电是将充满电的电池进行首次放电，从而完成电池的整个活化过程。在进行放电之前负极表面的SEI膜已经基本形成，所以该部分放电电流可以等于或稍大于第二部分的充电电流，但电流不宜过大，过大会导致电池极化严重，电池温升过快。另外为了保证电池的一致性，还应在大电流放电后进行一部分小电流放电。

2、化成充放电时间对电池性能的影响

化成充放电时间主要包括上述的第一部分开口充电(预充或排气)时间，第二部分闭口充电时间和第四部分闭口放电时间。

第一部分开口充电(预充或排气)时间是小电流充电时间，不宜过长，因为长时间的小电流充电会使形成的SEI膜阻抗增加，电池内阻增加。张沿江等通过研究磷酸铁锂正极，石墨负极动力电池的化成充电时间对电池性能的影响，发现在相同大小的充电电流下适当减少化成时间对电池负极表面SEI膜的形成有利，使用该充电方法的负极表面光滑，能有效改善电池内阻、循环性能和高温存储性能。

第二部分闭口充电时间,如果没有电压限制，长时间充电会造成电池过充，短时间充电会使电池内部电极活性物质未被完全活化，SEI膜不致密、不完整影响电池性能，因此该部分充电时间应结合充电截止电压共同控制。

第四部分闭口放电时间与电池的放电深度有关，在没有放电截止电压的限制下，电池放电时间越长，电池放电深度越深，导致电池过放，寿命缩短。

3、化成充放电截止电压对电池性能影响

第一部分开口充电(预化成)截止电压即电池预充后的截止电压，预化成的目的是去除杂质和形成SEI膜。其中杂质包含水分、微量元素和微量的金属杂质等。化成截止电压对SEI膜成膜的反应路径有影响。An等通过对SEI膜的研究及其与循环的关系，发现电解液添加剂不同，添加剂的反应电位不同，通过控制预充截止电压来控制电解液中添加剂的反应而控制SEI膜的形成，得到性能优良的SEI膜。

第二部分闭口充电截止电压即电池充满电的截止电压，电压过高会使电池发生过充电，造成过量锂离子从正极活性材料上脱出，并在负极表面沉积,形成锂枝晶。过充电也会使正极分解，释放出氧气，氧气是造成电解液分解的催化剂。此外电解液溶剂会与负极表面沉积的活性锂反应，造成正极活性物质损失，电池发生容量衰减。

董琪等通过研究不同充电截止电压对锰酸锂离子电池的电压、容量等性能的影响，发现锰酸锂材料锂离子电池的放电容量随充电截止电压的升高而增加，但充电截止电压过高会造成负极表面析锂，电池容量衰减，且负极析锂形成的锂枝晶会刺穿隔膜造成电池内短路，影响电池的安全性能。范小平等以软包型磷酸铁锂锂离子电池为研究对象研究充电截止电压对锂离子电池循环性能的影响，发现将充电截止电压从3.65V提高到4.00V，电池的放电容量有小幅度提高。通过对比上述两种充电截止电压的600次循环数据发现，充电截止电压为4.0V的电池容量保持率为97.5%，充电截止电压为3.65V的电池容量保持率为99.0%。曹政研究充电截止电压对单晶NCM523/石墨体系电池性能的影响，发现随充电截止电压提高，电池的容量、电压平台和能量密度有所提升，但倍率性能、高低温放电和存储性能劣化，循环性能在前800次没有明显影响，但800次后充电截止电压较高的电池循环寿命衰减速度最快。

第四部分闭口放电截止电压是将电池首次放光电的控制电压。电压过低电池发生过放，负极集流体发生腐蚀，负极表面SEI膜破坏分解，重组后的SEI膜性能差，电池阻抗增加、充放电末端极化增加，造成电池充放电效率降低、循环性能变差。Ouyang等通过实验研究SONY18650型锂离子电池在过充和过放情况下的热性能，发现电池在进入过放阶段时电压急速下降，电池表面温度持续升高直至41℃，持续约250s后电池的电压和电流几乎下降到0V和0mA，这是电池的一个自我保护机制，防止电池过放和过热。Wu等以容量为40Ah的方型锂离子电池为研究对象研究电池过充和过放，通过用1C放电速率将电池放电到不同的截止电压发现放电电压从3.5V降到1.5V 时电池温升没有明显升高。但当电压降到低于1.5V时，电池的电压、温度和阻抗发生急剧变化，最大温升速率为20℃/s，电压降为0V，电池失效。

4、老化时间和温度对电池性能的影响

老化时间是首次充电和首次放电之间的间隔时间。锂离子电池在首次充满电之后需要一定的静置时间来去除电池内部极化，对电池的容量和阻抗都会有明显的影响。Reichert等用18650型锂离子电池研究静置时间对锂离子电池循环性能的影响，发现静置时间对电池的性能有明显影响，电池静置时间≤2h和无静置的循环性能和阻抗没有明显区别。本项目组通过研究以磷酸铁锂为正极，石墨为负极，容量为24Ah的动力电池老化时间对电池性能影响，发现随老化天数的增减，电性循环寿命增加，分别2d@744次@90.10%、3d@744次@90.42%、4d@744次@90.86%和14d@744次@91.32%。

温度对电池性能的影响主要表现在温度升高，电解液及添加剂分解加速，负极表面SEI膜增厚，电池内阻增加。目锂离子电池电解液成分主要是LiPF6，在过高的温度下LiPF6会发生热分解，生成PF5，PF5会进一步与电解液中的水分发生水解反应生成 HF。HF是造成正极材料发生金属铁溶解的重要原因。Coron等用18650锂离子电池为研究对象，分别在0和25℃下进行老化实验，发现在25℃下进行老化的电池其寿命至少是在0℃下进行老化的2倍。Rodrigues等通过研究石墨电极中高温固体电解质膜)SEI，发现SEI膜的热脆性是造成石墨负极性能衰退的主要原因，通过实验证明化成过程中增加温度可以提高SEI膜的强度，在90℃下形成的SEI膜表现出优越的热稳定性，降低了电池的自放电率。

为了提高锂离子电池的高温循环性能，电解液中添加了甲基二磺酸亚甲酯(MMDS)添加剂，MMDS添加剂能够很好地改善电池的常温和高温循环性能，并且随着添加剂用量的增加，电池循环稳定性随之加强。但该添加剂对温度较敏感，在高温下使用和存储会使添加剂色度、酸度上升，影响电池性能，所以应严格控制电解液的存储温度、电池注液后的静置温度及电池排气化成温度，防止MMDS失效。

文献参考：王玲玲, 马可人, 刘萍. 化成工艺对锂离子电池性能的影响[J]. 材料科学与工程学报,2022(004):040.

来源：电池技术TOP+

免责申明

本公众号主张和尊重原创，对于一些网上转载或编辑的经典文章会标明来源出处（无法得知原创作者的除外），文章版权归属于原作者所有。本公众号旨在知识分享及学习交流，若认为侵权则请联系小编删除。

往期精彩内容推荐

教你如何在“志言质语”号内快速获取干货？

好消息｜不花钱学习六西格玛，关注他教会你！

干货|方差分析之一般线性模型(GLM)的高效应用

干货|六西格玛工具之回归分析（基于Minitab操作案例讲解）。赶紧get!

干货|残差（Residual）在方差分析（ANOVA)、回归（Regression）分析及实验设计(DOE)中的判读及异常对策

质量管理五大核心工具（APQP/FMEA/MSA/SPC/PPAP)）的应用

干货｜QCC活动推行方案。请收藏！

SPC改进篇：当前降本是“刚需”，过程分析和改善必不可少！

六西格工具之卡方（Chi-square）检验

六西格玛工具之MSA(测量系统分析)知识精华介绍及案例

干货｜方差分析（ANOVA）系列之平衡方差分析（完整版）

干货｜方差分析(ANOVA)系列之单因子方差分析

六西格玛工具之柏拉图

六西格玛工具之正态检验

六西格玛之假设检验

干货|六西格玛工具之响应曲面设计（RSM）。请收藏！

六西格玛工具之SIPOC图

干货｜新质量工具-公差区间及案例分享。请收藏!

六西格玛工具之直方图理论及Minitab案例分析详解。赶紧get!！

计数型MSA-Kappa技术的应用（Minitab案例分析详解），请收藏！

干货｜正交试验设计的理论及案例分享。请收藏！

干货｜六西格玛工具之等方差检验案例分享。请收藏！

干货｜六西格玛50种核心工具应用及路径。请珍藏！

一种创新改进工具-标杆分析法（Benchmarking）

干货｜世界各地锂离子电池产品认证介绍

上汽通用APQP详解

干货|最新完整版FMEA培训教材。请收藏！

记住这串数字184538，就容易理解PPAP了！

干货｜六西格方法和工具在项目D（定义）阶段实施中的运用。请收藏！

六西格改善方法论和工具在项目实施中的运用案例分享-测量（M )阶段

六西格改善方法论和工具在项目实施中的运用案例分享-分析（A )阶段

六西格改善方法论和工具在项目实施中的运用案例分享-改善（I )阶段

六西格玛项目之提升涂布面密度过程能力案例分享

六西格玛案例之提高涂布合格率分享！

六西格玛案例之降低电池外观不良率

六西格玛案例之降低电池漏液不良率

扫二维码｜关注我们

微信号｜Quality_family2020

言质有锂，您身边的学习好帮手！

• 【故事分享】《露露拯救玩具大�	• CPC认证:儿童毛绒玩具
• 践行“四个善作善成” 优化工艺�	• 拼多多TEMU下架19款不合格玩具!
• 前车,毛绒玩具都系上了安全带!后�	• 丝网印刷工艺对于太阳能电池生�
• 邓家庄项目部洗选工艺改造带煤�	• 原料药工艺验证---ppt
• 中国工艺文化城	• 关于第四届中国工艺美术博览会�
