通病
01

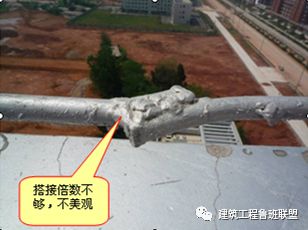

避雷线连接搭接倍数不够
产生原因及后果：
搭接长度不足或单面施焊使得有效接触（导通）面积减小，接地电阻增加。
防治措施及相关规定：
（1）进行工序技术交底、施工员加强现场管理。
（2）严格遵守《电气装置安装工程接地装置施工及验收规范》GB50169规定：接地体（线）的焊接应釆用搭接焊，其搭接长度必须符合下列规定：

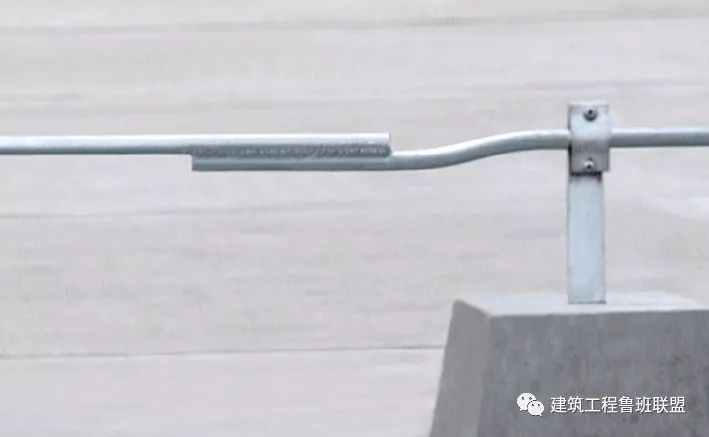

1. 扁钢为其宽度的2倍（且至少3个棱边焊接）；圆钢为其直径的6倍；
2. 圆钢与扁钢连接时，其长度为圆钢直径的6倍；
3. 扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。

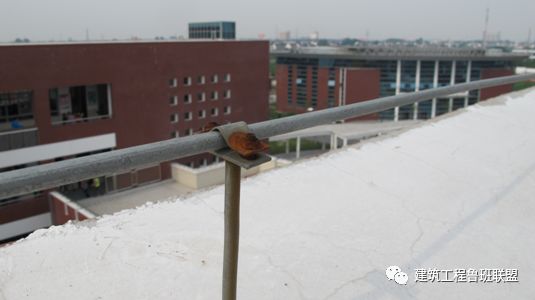

推荐做法：
通病
02

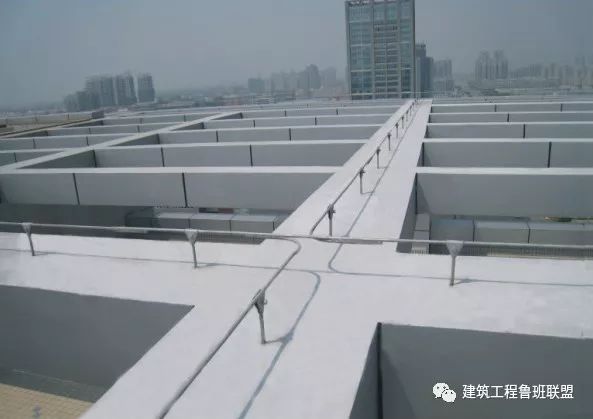

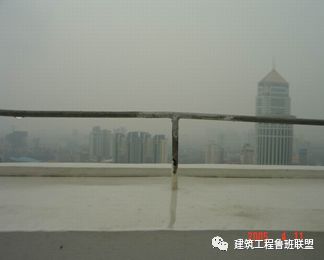

避雷线支持间距过大，不顺直，支持位置及支持方式不合理
产生原因及后果：
（1）明敷接地引下线的间距均匀是观感的需要，规定间距的数值是考虑受力和可靠，使线路能顺直；要注意同一条线路的间距均匀一致，可以在给定的数值范围选取一个定值。
（2）采用“T”字形支撑方式或相焊接的方式，实际上不利于避雷线的伸缩变形，也不美观，焊接部位易腐蚀。
防治措施及相关规定：

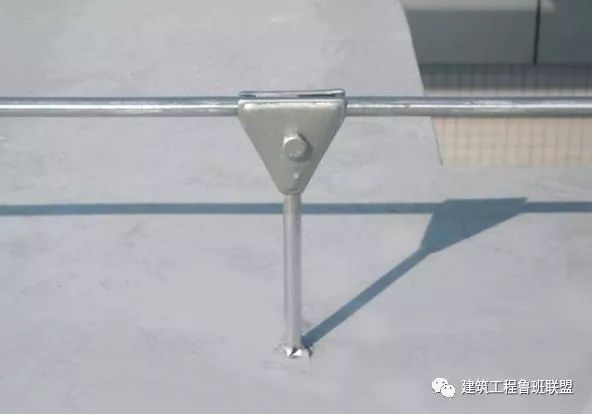

（1）支撑点与避雷网不用焊接方式，用比镀锌圆钢略大一点的套管制作卡具，镀锌后安装在女儿墙上。既让镀锌圆钢穿过去减少了焊点，保护镀锌层，增加使用寿命，也可让避雷网自由伸缩。
（2）《电气装置安装工程-接地装置施工及验收规范》GB50169规定：支持件间的距离，在水平直线部分宜为0.5~1.5m，垂直部分宜为1.5~3m，转弯部分宜为03~0.5m。

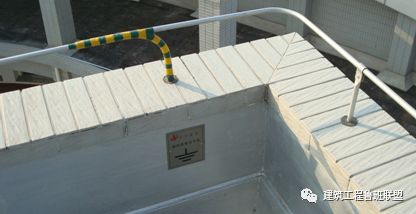

推荐做法：
通病
03
避雷带过伸缩缝（沉降缝）无补偿，引下线无标识
产生原因及后果：

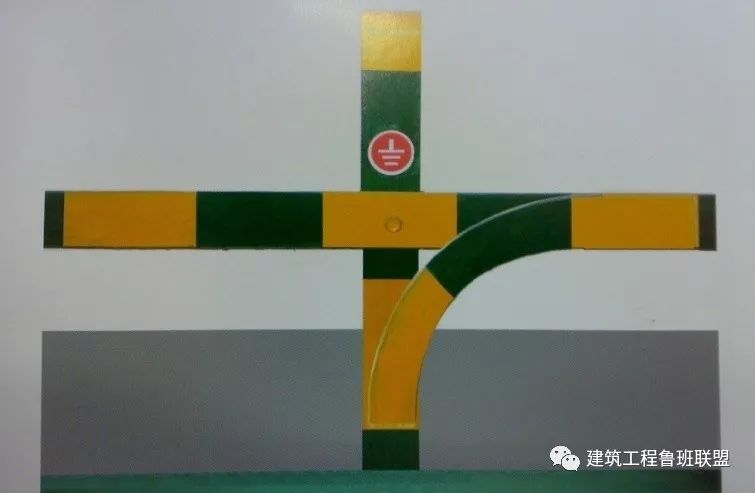

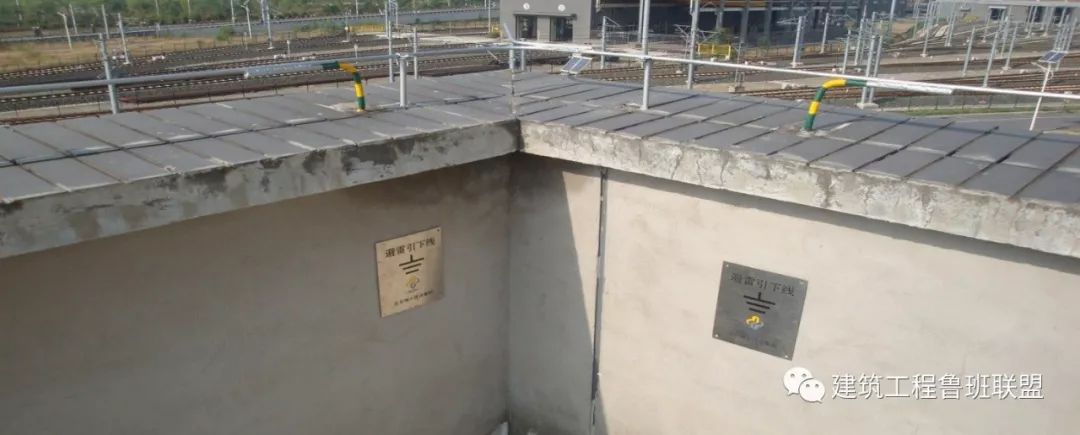

由于建筑物伸缩缝、沉降缝以及避雷带自身热胀冷缩的原因，往往造成避雷带的扭曲、变形，既不美观，若避雷带拉伸变细将造成接地通路导通截面减小，影响导电性能。引下线不加以标识，于维护检修不便。
防治措施及相关规定：

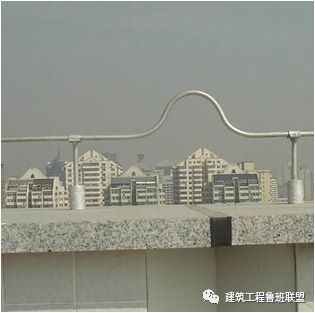

（1）《电气装置安装工程-接地装置施工及验收规范》GB50169规定：在接地线跨越建筑物伸缩缝、沉降缝处时，应设置补偿器。补偿器可用接地线本身弯成弧状代替。
（2）补偿器应位于伸缩缝、沉降缝中间位置。

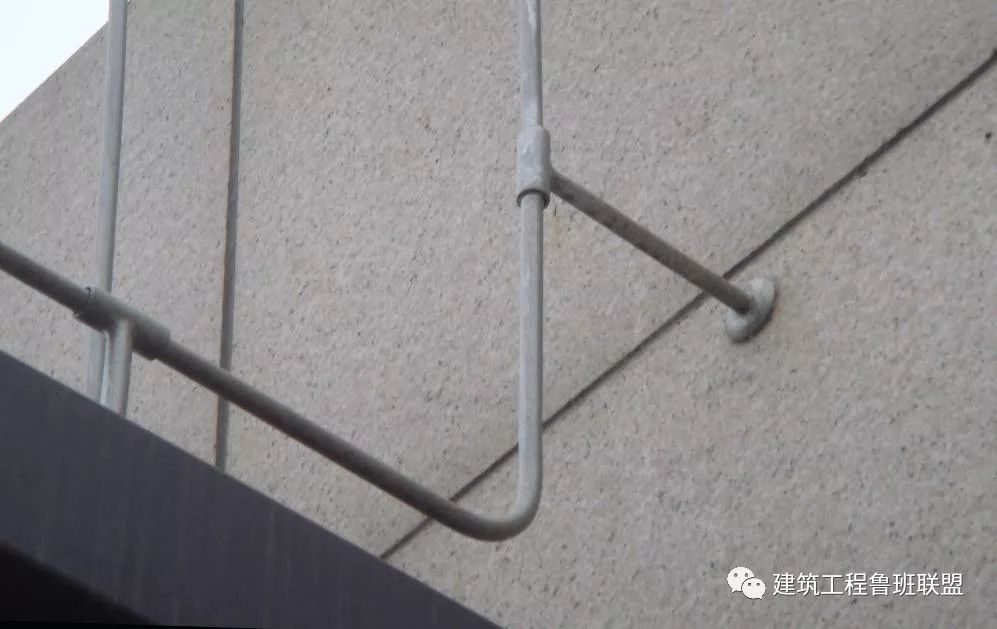

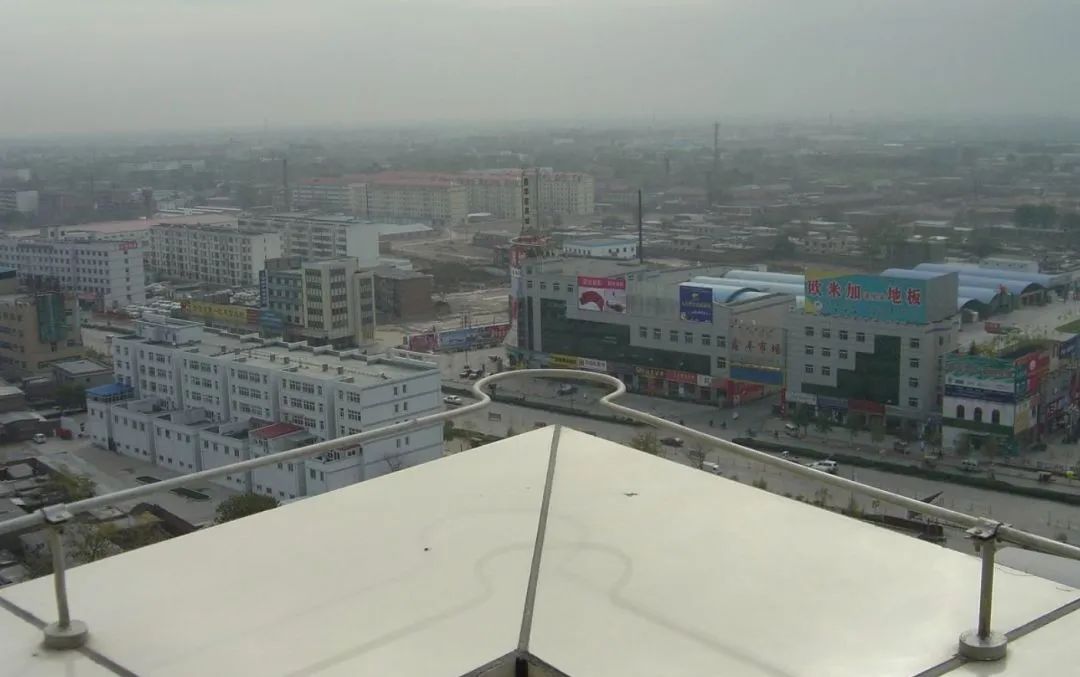

推荐做法：
