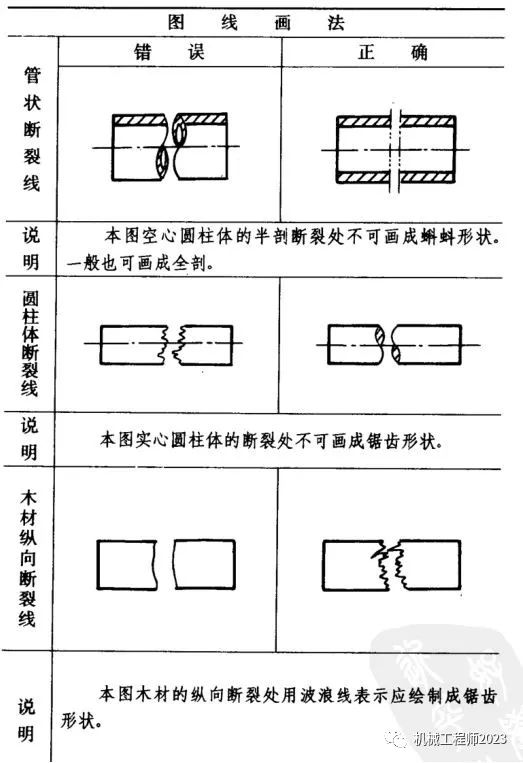

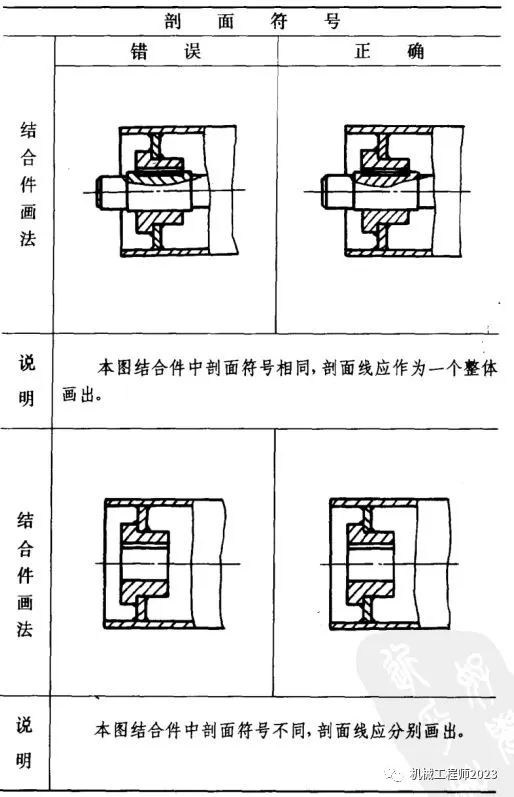

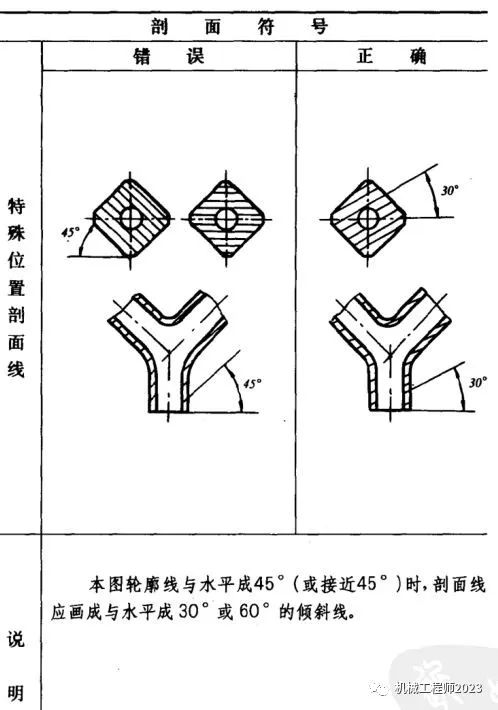

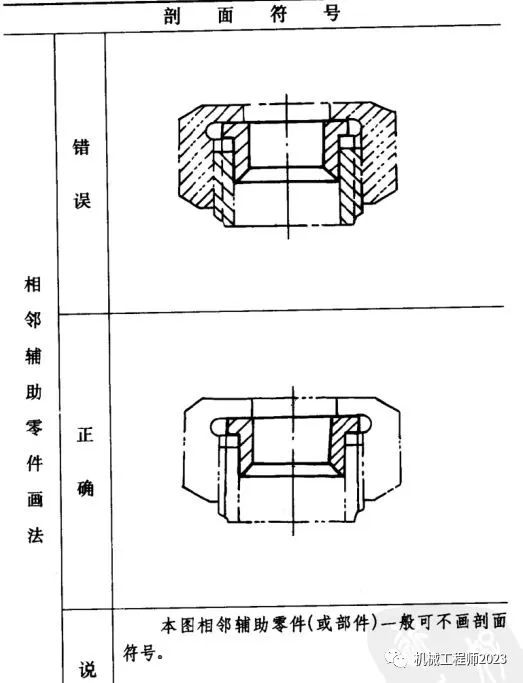

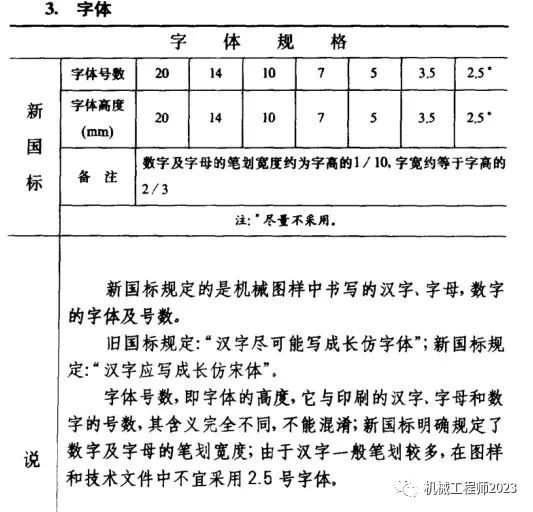

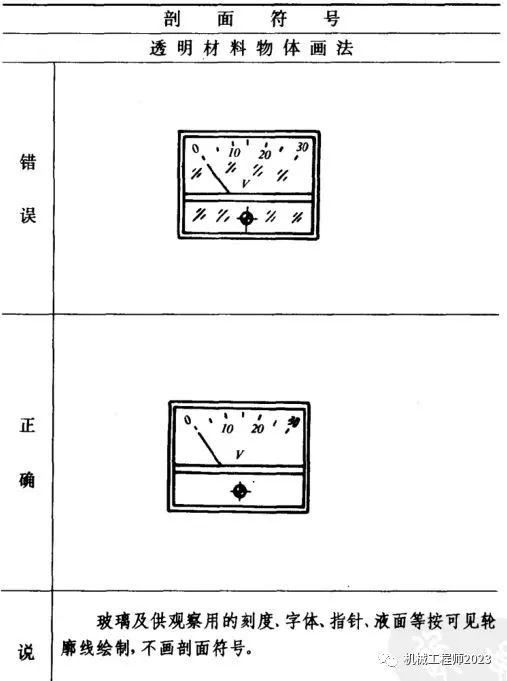

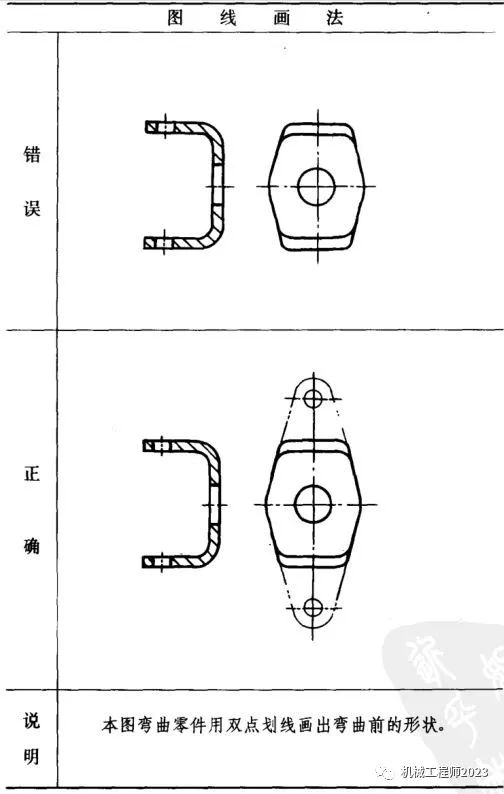

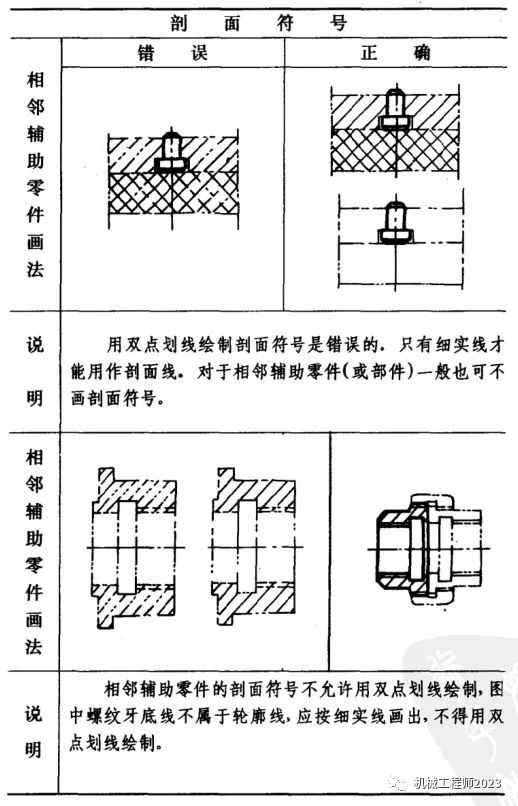

在大学期间，作为机械专业的我们，首先接触的一门学科就是《机械制图》，起初我们用各种画图工具，背着画板，用铅笔和各种工具一笔一划的作图，培养自己的空间想象力。最深刻的感受就是，良好的习惯有助于我们提高设计效率。能很大程度减少漏标、错标尺寸的问题。另外一方面，干净整洁的图面，也能反映出我们作为工程师的专业素养。本期要讲的主要有断裂线，剖面线，字体高度容易忽略的地方。
机械制图这里面也有一个设计的逻辑顺序，
第一步就是选好主视图，因为主视图最能全面直观反映零部件的特点，在这基础上看是否有必要增加一些投影视图和局部视图。
第二步补充辅助线、中心线、对齐线、剖面线等。
第三步先标注定形尺寸（长度+宽度+高度），再标注定位尺寸（任何元素都必须三个位置尺寸和一个特征尺寸才能确定）。建议按一定的顺序一次标准，这样图面也清晰，最后再标注特征尺寸，最后再标注小细节。
