大饱眼福,汇川技术现场演绎“显示行业新生态”

作为一年一度海内外新型显示行业极具影响力的展览会，DIC EXPO 2023于8月29-31日在上海新国际博览中心举办。展会聚焦显示行业全产业链，集中展示上游材料和装备工艺、中游模组和显示面板以及下游终端创新应用产品，同时聚集新形式下的前沿技术成果，堪称行业风向标。

本次展会展示了LCD显示面板、OLED显示面板、大中小尺寸面板、触摸屏、显示材料等各类高科技产品和先进技术，同时进行了智能座舱、车载显示、商用显示、智能家居、可穿戴电子、新零售、物联网、AR&VR等多维应用场景展示，为大家呈现了一场视觉盛宴。

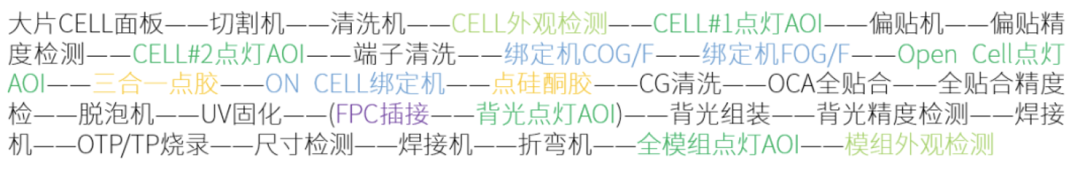

问题来了，人们在大饱眼福的同时，是否关注到这些黑科技产品及技术经历了多少考验才能顺利进入到大众消费者的视野？以下是显示模组段的整个工艺流程，也就是说一块显示屏的诞生需要经历如此繁复的环节~

那么，

如何实现异形点胶的工艺需求？

如何提高绑定精度和设备效率？

如何实现FPC的自动插接，助力客户达到整线自动化升级？

面对显示行业工艺过程中的各类缺陷，如何高效率应对？

如何实现屏幕外观检测的自动化、智能化？

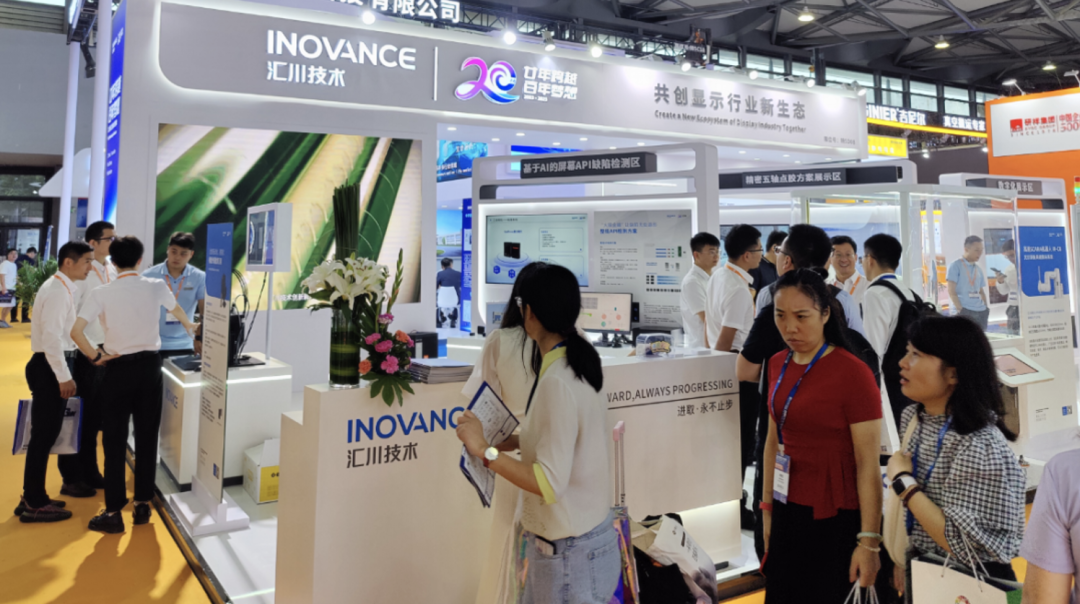

本次显示展汇川技术展台将为您揭晓答案。

精密五轴点胶---—在“九曲十八弯”上玩转刀尖芭蕾

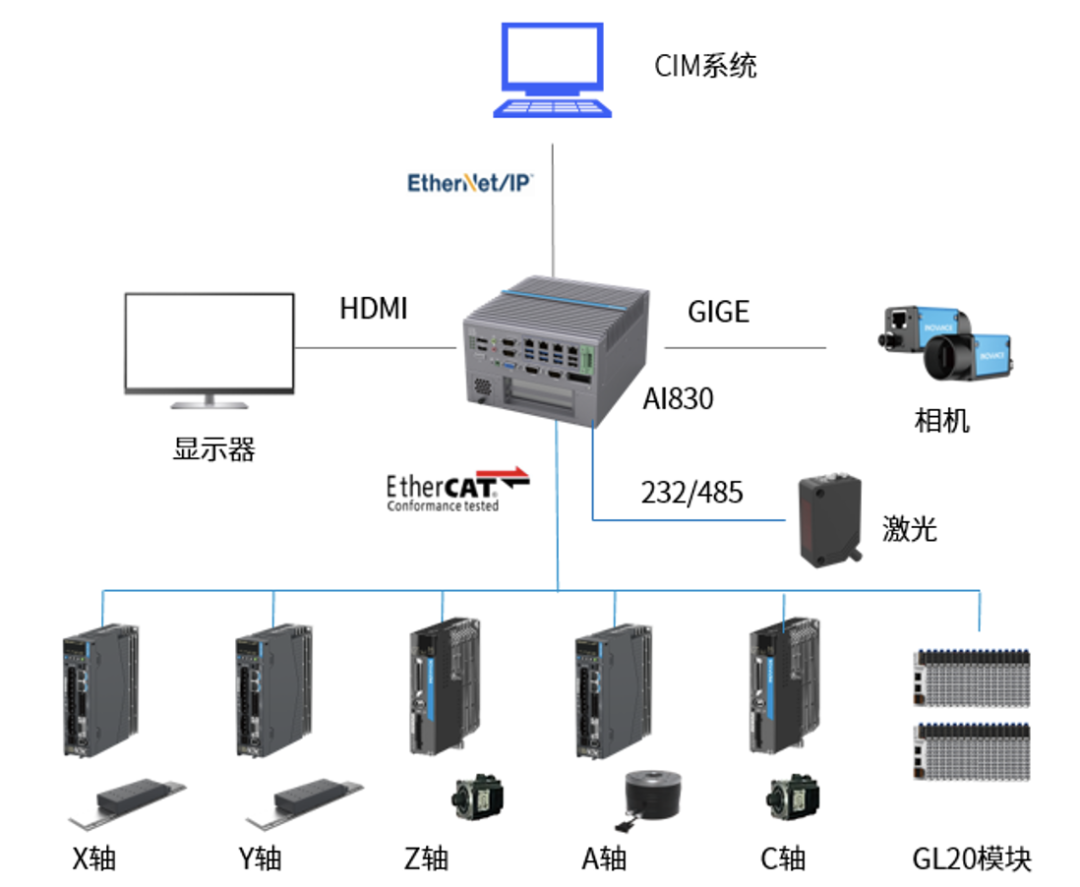

该方案是基于摇篮式的五轴联动平台实现任意平面轨迹到空间轨迹的产品加工。以汇川最新推出的PAC800智能控制器为载体，打造具备空间纠偏、简易编程、自动擦排胶、智能称重等专用功能的智能点胶软件。

（点击视频了解五轴点胶方案详情）

• 高精度全自动五轴标定算法配合新一代SV680L直驱，实现2丝以内标定精度；
• 灵活易用的轨迹编辑工具配合汇川睛麟视觉平台，实现简单易用的轨迹编辑；
• 匀线速度五轴同步运动控制，保证过拐角不降速，全程统一速度；
• 多轴PSO功能，保证胶阀开关及脉冲阀变频的毫秒级及时性。

绑定方案——降本提效更易用

绑定是通过ACF将IC/FPC等与PCB/Glass等产品粘合，并在一定的温度、压力和时间下热压而实现机械连接和电气导通的一种加工方式。

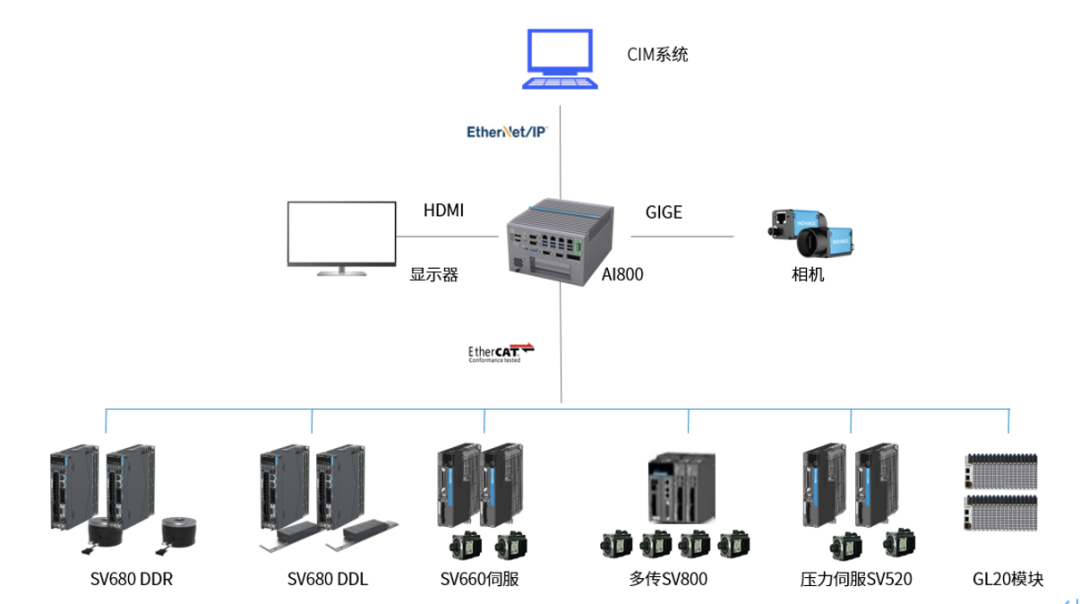

集成式PAC搭配新一代睛麟视觉和高性能SV660总线伺服，深度结合绑定工艺提供标准化模板、工艺库、飞拍系统、压力系统、快速换型工具，降低开发难度和周期，提高效率和易用性。

• 标准化平台：汇川Inoquickpro标准平台打造成熟标准的PLC和HMI程序模板，提供编程方法工具降低开发和阅读难度和周期，快速交付；实现方法、规范、编程和操作的统一，提升组织的人均效率；

• 工艺系统解决方案：以丰富的绑定工艺经验，结合汇川控制器、视觉、伺服、电缸、精密机械平台、气动、传感器等高性能的产品，集成绑定工艺库、快速换型控件和压力伺服系统，为绑定应用场景提供全套电控解决方案；

• 高速高精：欧洲研发设计平台，625kHz电流环控制算法，配合23位高精度编码器、6000rpm电机最高转速，高速通讯125us周期，高同步20nS，伺服控制更快更准更稳定；伺服内置高速飞拍助力提升设备效率。

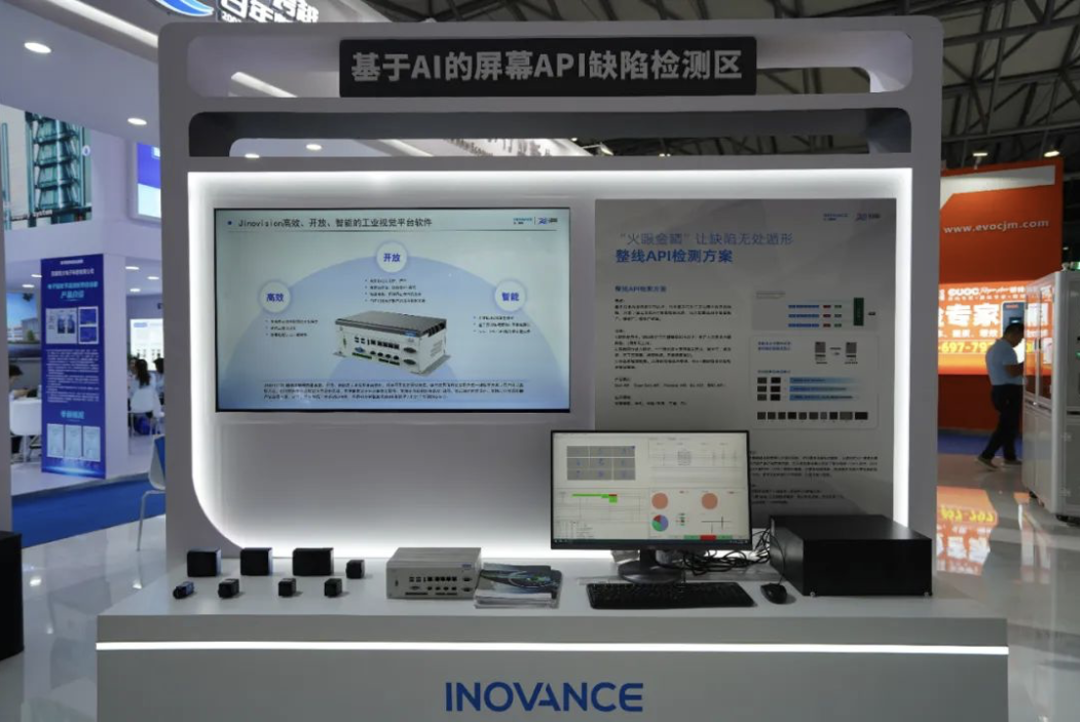

整线API检测方案——“火眼金睛”让缺陷无处遁形

基于行业先进深度学习技术，针对显示行业工艺过程中的各类缺陷，开发了全工艺段API视觉检测系统，已大批量应用于各面板厂、模组厂、整机厂终端。

• 极致易用性。调试维护工作量降低80%以上；维产人员要求大幅降低，2周即可上岗；

• 行业模型完善，换型快捷。一个模型即可支持各工艺段、各尺寸、各形状、各工艺屏幕，换型快捷，无需频繁加训；

• 杰出的检测性能。点线缺陷检出率极高，Mura类缺陷也可轻松平衡误漏检。

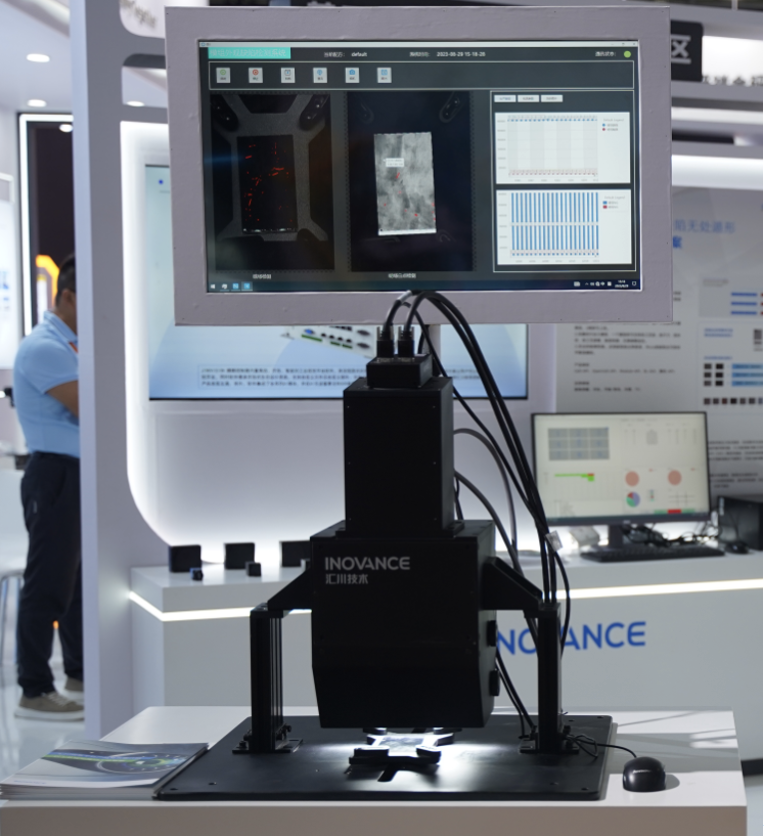

模组外观检测方案——让检测自动化、智能化

8K分时频闪线阵高速相机+业内先进的AI算法，广泛应用于显示行业全球TOP客户。

• 业内先进的AI算法，稳定检出各类外观类不良，有效辨别灰尘和真实脏污，抑制过检；

• 行业大模型完善，换型快捷。一个模型即可支持各工艺段、各尺寸、各形状屏幕，换型快捷，无需频繁加训；

• 综合误检率≤3%，漏检率≤0.1% 。

FPC插接机器人、高速机器人——整线自动化升级改造的秘密武器

01.FPC插接机器人

汇川视觉+插接机器人，可实现±0.05mm高精度FPC插接。

• 全自动插接，突破FPC插接难题，实现整线自动化；

• 高精度视觉搭配高精度机器人，实现±0.05mm高精度插接；

• 开盖-插接-合盖，6s完成整套动作。

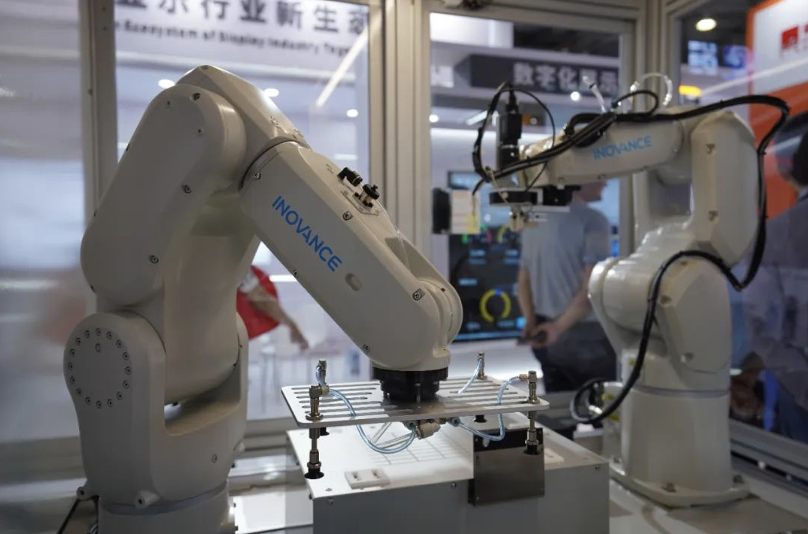

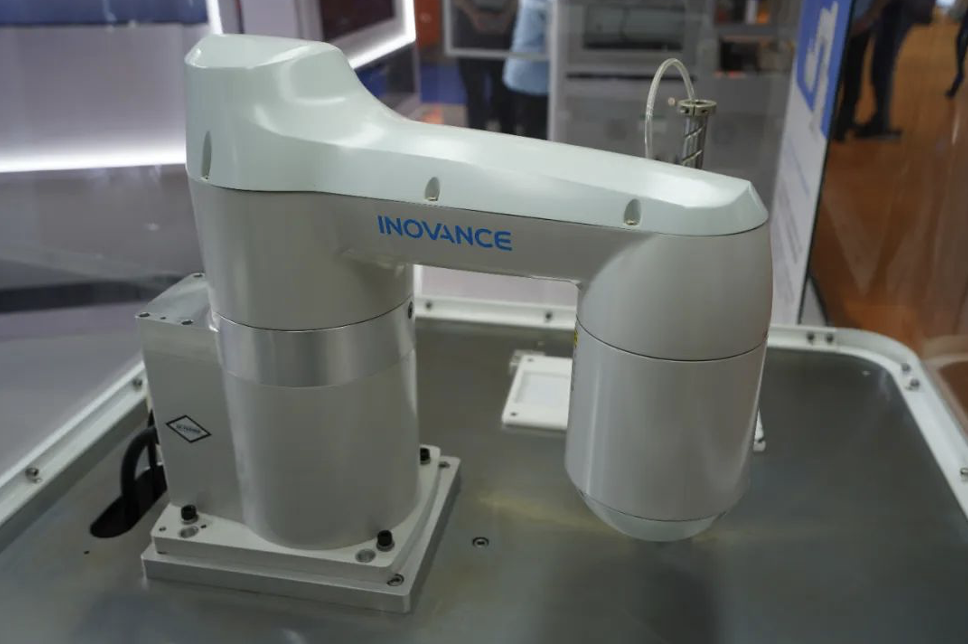

02.高速机器人

高速机器人，节拍时间仅为0.26s，高效助力产业升级

• IR-C8机器人最大负载8kg，运动半径620mm，重复定位精度±0.02mm，性能比肩欧系最高品牌；

• 标准节拍达到0.26s，是同等负载中速度最快的SCARA机器人；

• 广泛应用于高速搬运、精密装配、锁附、食品分拣等场景，大幅度提升产线效率。

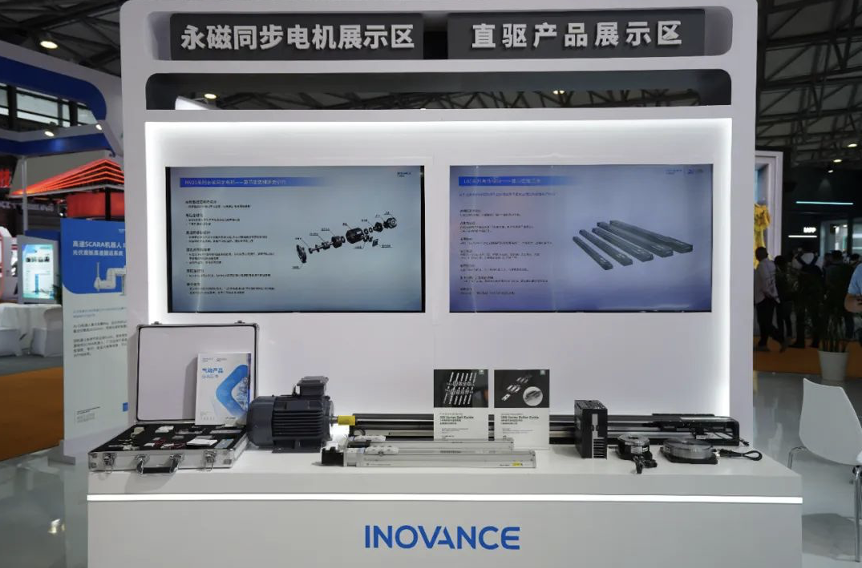

永磁同步电机——更节能更精准更小巧

• 高性能过程用途设计。满足低压异步电机市场需求，可与异步电机同等替换；

• 领先的节能技术。可达到IE4/IE5超高效/超超高效能效，节电效果非常明显，甚至可以通过节省电费来抵扣采购成本。同时高功率因数，降低系统成本；

• 高精准控制。转子和定子同步转速，与MD520搭配能够对转速和转矩进行精准控制；

• 布局全球化。90KW及其以下功率可粘贴中国1级节能标签，同时全系列拥有CE认证；

• 灵活的非标设计。为特定的解决方案提供很大的灵活性，并可以根据应用需要单独设计；同时高磁能积稀土材料，多配件可以选择，适应多场景应用。

• 更小更轻。更小的电机更大扭矩的输出，与异步电机相比同等扭矩可降低1-3个机座，重量约轻20-40%重量，为客户节约更多的空间。

LMC系列直线模组——推力密度王者

• 光栅反馈大众化。标配绝对式光栅，全面提高产品的性能和客户体验。


• 高推力密度。高精度光栅结合配套开发专用DDL电机，推力密度高于业界20%，带来产品性能大幅提升；


• 易用性好。采用“直驱电机+绝对式光栅编码器+直线驱动器”一体化设计，上电即插即用；

• 安全性高。搭配新一代SV680L驱动器，标配STO功能；搭配绝对式光栅尺，无需寻相、回零等动作，大幅提高设备运行的安全性；

• 极致性价比。全套自研产品配套，结合拼块电机工艺，打造极致性价比；


• 推力范围广、承载能力强。连续推力45~1235N，承载能力最大可达150~200Kg，满足绝大部分场景应用；


• 快速交付。标准化设计，可以满足7-10个工作日交付周期。

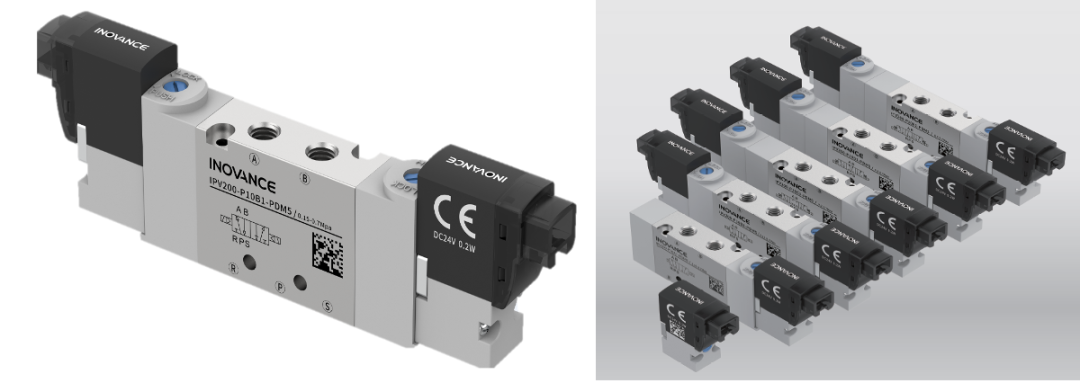

低功率电磁阀IPV200——节能更可靠

• 0.05mm绕线工艺，0.2w超低功率，24小时连续运行温升小于10℃


• 进口密封圈与润滑脂材料，8字型密封设计，保障5000万次长寿命运行


• 无极性电路回路设计，接线无需区分正负极


• 内接续流二极管，保障PLC输出点安全，杜绝烧点风险


• 自带过压保护功能，为电磁阀提供安全屏障


• 橘色LED灯显，更加醒目与可靠


• 每片产品经历严格测试且带二维码，做到片片可追溯

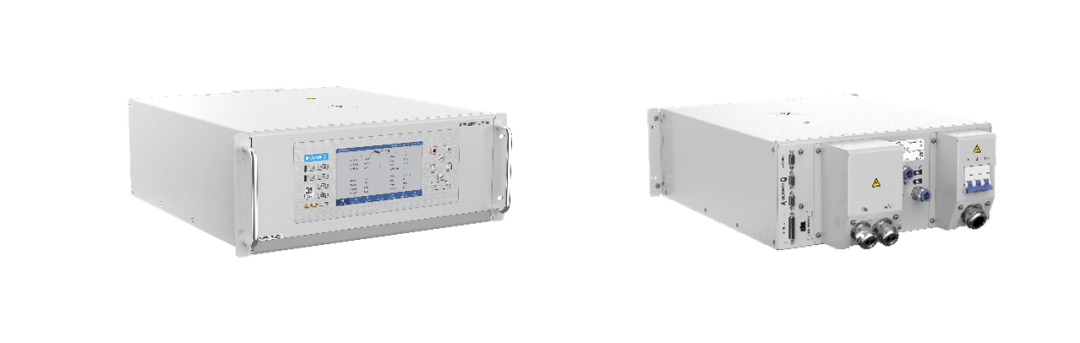

等离子电源——创造更稳定的等离子氛围

1.性能卓著。300VAC~972VAC超宽输出电压，10:1阻抗匹配；功率、电压、电流三种控制模式；多种电弧检测与抑制功能；100ns瞬态电弧检测，2us抑弧动作；

2.稳定可靠。模块全密封设计，隔绝外界环境影响；内部集成水风换热器，加快腔体冷热循环；一体化水冷基板贴装，提升散热速率；单机故障自动切除，100ms主动均分功率；

3.易用兼容。7寸TFT彩色显示屏；4U标准机箱，尺寸归一无缝替代；用户接口兼容主流设计，现场线缆即插即用；支持RS485通讯远程控制；

4.工艺突破。单机功率密度提升50%，多机并联6台可达90kW；多组系统输出相位可调（同步、移相）；抑弧功率损失补偿；多层预警机制，为Uptime延续多一分。

汇川持续“以成就客户为先”，为客户创造持久竞争优势，与合作伙伴共同推动工艺升级，赋能产业发展。
