【纺织干货】| 纺织人必须了解的退浆知识

各类织物退浆的方法随浆纱所用的浆料而不同，常用的有下列四种方法。

1.碱退浆

碱退浆原理：

1）在热碱液作用下浆料会发生溶胀，从凝胶状态变成溶胶状态而与纤维的粘着变松，容易洗落下来。

2）CMC、PA类的浆料在热碱液中的溶解度增大，再经水洗，容易从织物上去除；

3）热烧碱溶液能去除一部分天然杂质，尤其适用于含棉籽壳较多的棉布。

适用所有浆料，退浆率低（50%～70%）

注意：织物退浆后的水洗必须充分，洗液必须不断更换

2.酶退浆

酶退浆原理：

催化淀粉大分子链发生水解，生成分子量较小、粘度较低、溶解度较高的一些低分子化合物，再经水洗除去水解产物而达到退浆目的。

淀粉酶是一种生物化学催化剂，常用的有胰淀粉酶和细菌淀粉酶。这两种酶主要组成都是α-淀粉酶，能促使淀粉长链分子的甙键断裂，生成糊精和麦芽糖而极易从织物上洗除。淀粉酶退浆液以近中性为宜，在使用中常加入氯化钠、氯化钙等作为激活剂以提高酶的活力。织物浸轧淀粉酶液后，在40～50℃堆置1～2小时可使淀粉充分水解。细菌淀粉酶较胰淀粉酶耐热，因此在织物浸轧酶液以后，也可采用汽蒸3～5分钟的快速工艺，为连续退浆工艺创造条件。

特点：专一性，高效率，条件缓和，环保

3.酸退浆

退浆原理：

酸能使淀粉等浆料发生一定程度的水解而转变为可溶性产物，从而易从织物上脱落下来

国内应用不多，因使用时易损伤纤维，不单独使用，与碱退浆或酶退浆联合使用

4.氧化剂退浆

退浆原理：

氧化剂使浆料氧化，降解直至分子链断裂，溶解度增大，经水洗而去除

特别适用PVA浆料

氧化剂：

亚溴酸钠、过氧化氢、过硼酸钠、次氯酸盐等均属于氧化剂，生产上常用亚溴酸钠（NaBrO2）、过氧化氢（H2O2）。

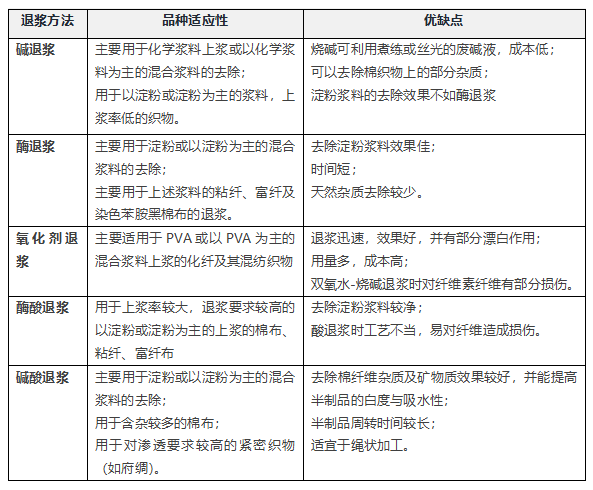

各种退浆方法的优缺点

常见织物的退浆方法

• 棉织物：常用的退浆方法主要有酶退浆、碱退浆、氧化剂退浆和酸退浆。
• 粘胶织物：退浆是粘胶织物前处理的重点，粘胶坯布一般上淀粉浆，故多采用BF7658淀粉酶退浆，退浆工艺同棉织物。
• 天丝：天丝本身无杂质，在织造过程中施加了以淀粉或变性淀粉为主的浆料，可采用酶或碱氧一浴法退浆。
• 大豆蛋白纤维织物：采用淀粉酶退浆
• 涤纶织物（退浆精练）：涤纶本身不含有杂质，只是在合成的过程中存在少量（约3%以下）的低聚物，所以不像棉纤维那样需要进行强烈的前处理。一般，退浆、精炼一浴进行，目的是出去纤维织造时加入的油剂和织造时加入的浆料、着色染料及运输和储存过程中沾污的游记和尘埃。
• 涤棉混纺和交织织物：涤棉织物的上浆多采用PVA、淀粉和CMC的混合浆料，退浆方法一般采用热碱退浆或氧化剂退浆。

• 含氨纶弹性机织物：前处理时要考虑到氨纶的理化性能，尽量减少对氨纶的损伤，保持弹力织物形态的相对稳定。退浆方法一般采用酶退浆（平幅松弛处理）。
