芯片是电子产品构成的最关键的器件，那么芯片的生产和封装流程究竟是怎么样子的，希望对愿意了解芯片生产和封装知识的朋友有些帮助！

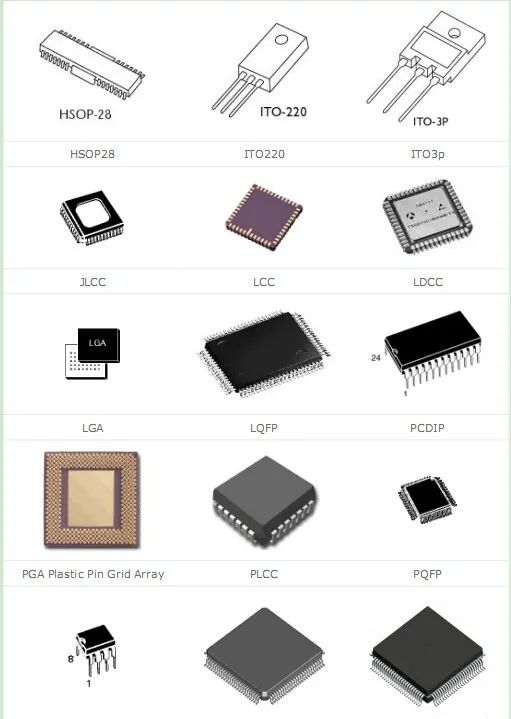

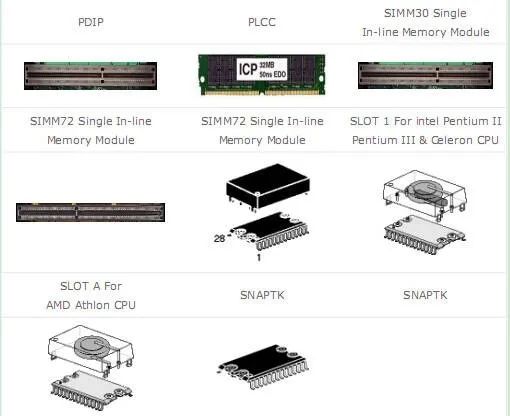

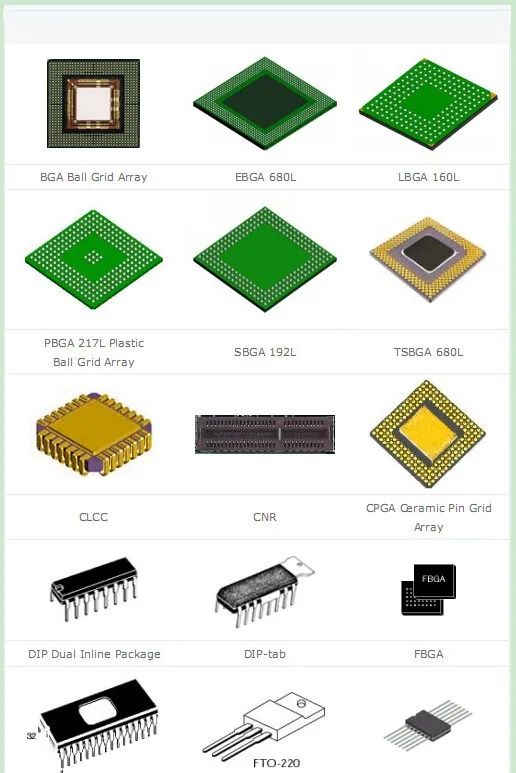

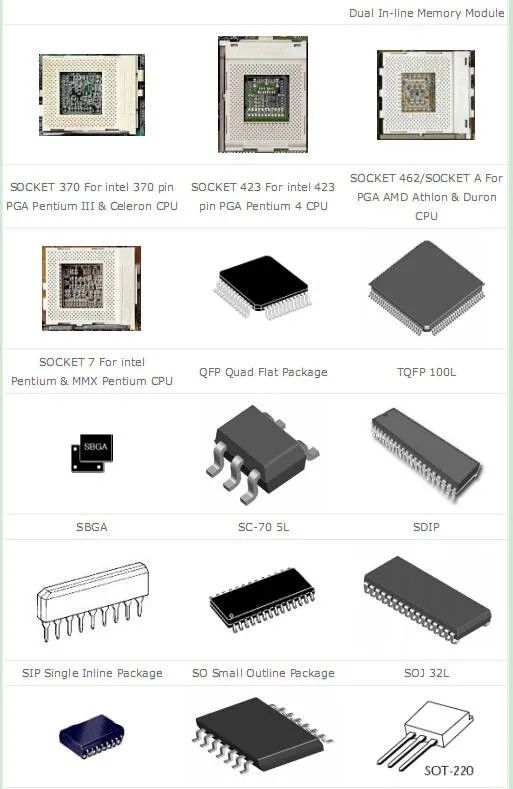

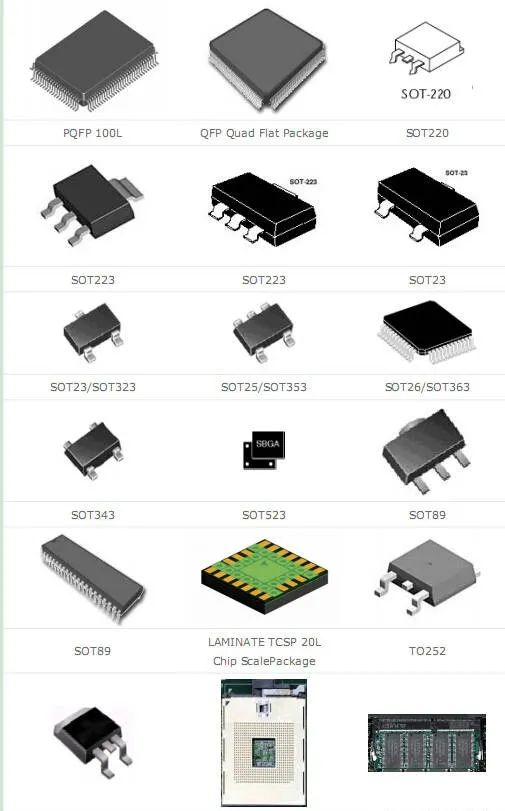

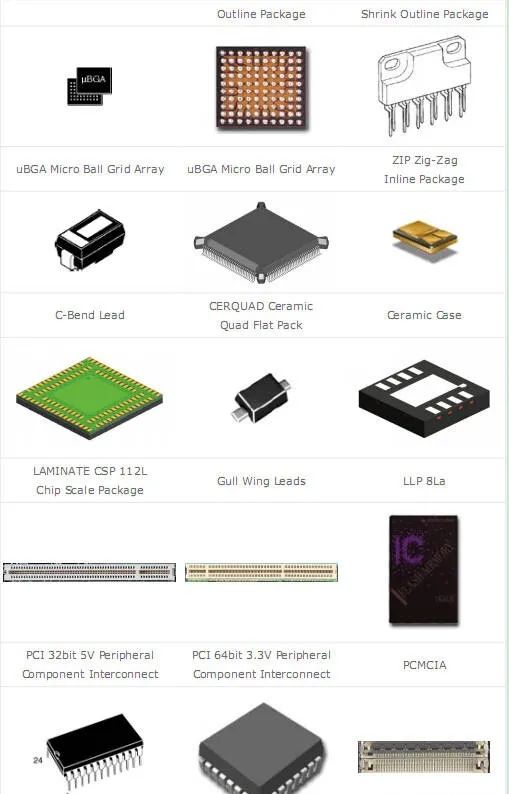

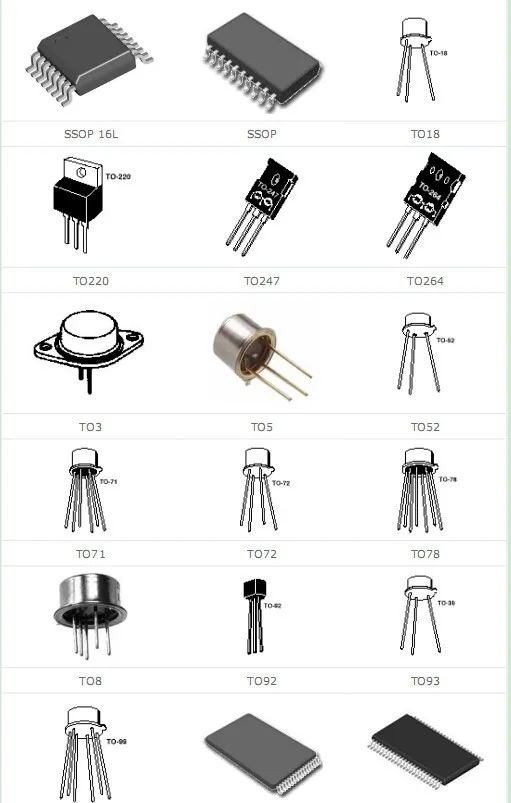

因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。另一方面，封装后的芯片也更便于安装和运输。由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(印制电路板)的设计和制造，因此它是至关重要的。衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。封装时主要考虑的因素：1、 芯片面积与封装面积之比为提高封装效率，尽量接近1：1；2、 引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能；结构方面：TO－>DIP－>PLCC－>QFP－>BGA －>CSP；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；SOP是英文Small Outline Package 的缩写，即小外形封装。DIP是英文 Double In-line Package的缩写，即双列直插式封装。插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。PLCC是英文Plastic Leaded Chip Carrier 的缩写，即塑封J引线芯片封装。PLCC封装方式，外形呈正方形，32脚封装，四周都有管脚，外形尺寸比DIP封装小得多。PLCC封装适合用SMT表面安装技术在PCB上安装布线，具有外形尺寸小、可靠性高的优点。TQFP是英文thin quad flat package的缩写，即薄塑封四角扁平封装。四边扁平封装（TQFP）工艺能有效利用空间，从而降低对印刷电路板空间大小的要求。由于缩小了高度和体积，这种封装工艺非常适合对空间要求较高的应用，如 PCMCIA 卡和网络器件。几乎所有ALTERA的CPLD/FPGA都有 TQFP 封装。PQFP是英文Plastic Quad Flat Package的缩写，即塑封四角扁平封装。PQFP封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般都在100以上。TSOP是英文Thin Small Outline Package的缩写，即薄型小尺寸封装。TSOP内存封装技术的一个典型特征就是在封装芯片的周围做出引脚， TSOP适合用SMT技术（表面安装技术）在PCB（印制电路板）上安装布线。TSOP封装外形尺寸时，寄生参数(电流大幅度变化时，引起输出电压扰动) 减小，适合高频应用，操作比较方便，可靠性也比较高。BGA是英文Ball Grid Array Package的缩写，即球栅阵列封装。采用BGA技术封装的内存，可以使内存在体积不变的情况下内存容量提高两到三倍，BGA与TSOP相比，具有更小的体积，更好的散热性能和电性能。BGA封装技术使每平方英寸的存储量有了很大提升，采用BGA封装技术的内存产品在相同容量下，体积只有TSOP封装的三分之一；另外，与传统TSOP封装方式相比，BGA封装方式有更加快速和有效的散热途径。
