本文仅为定制设计师提供设计参考

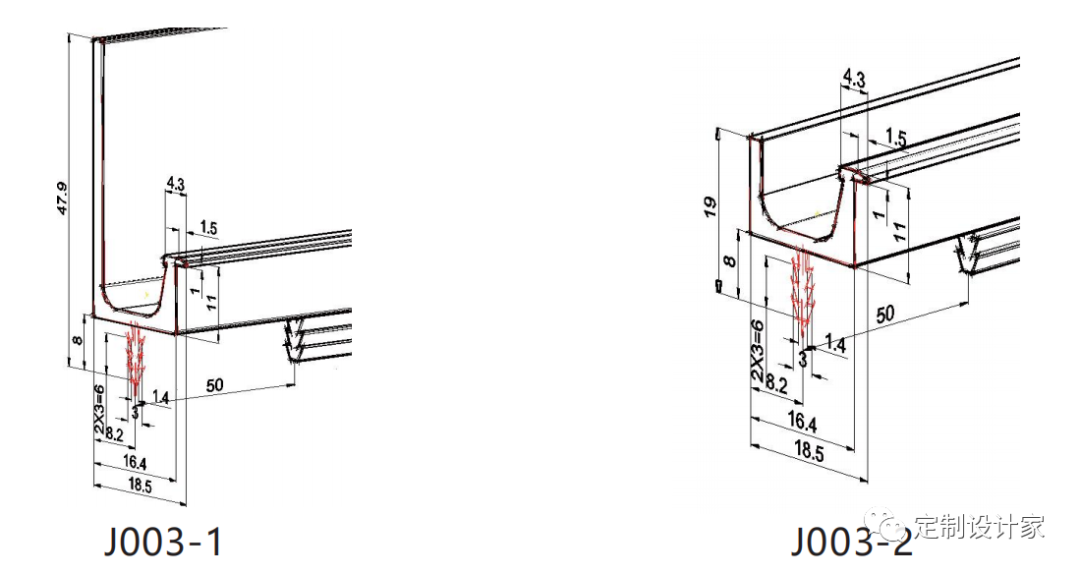

名 称：J003-1/J003-2

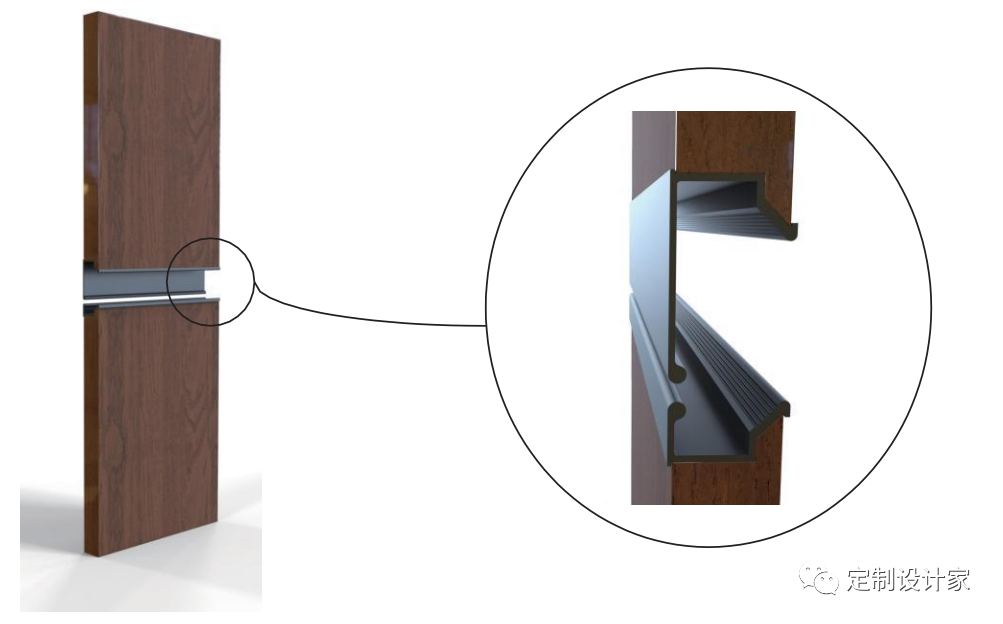

J003-1与J003-2为上下柜门板拉手，多为两款拉手配合使用，具有整体性， 总长3000mm，可整根订购，也可提供长度加工。
名 称：J007

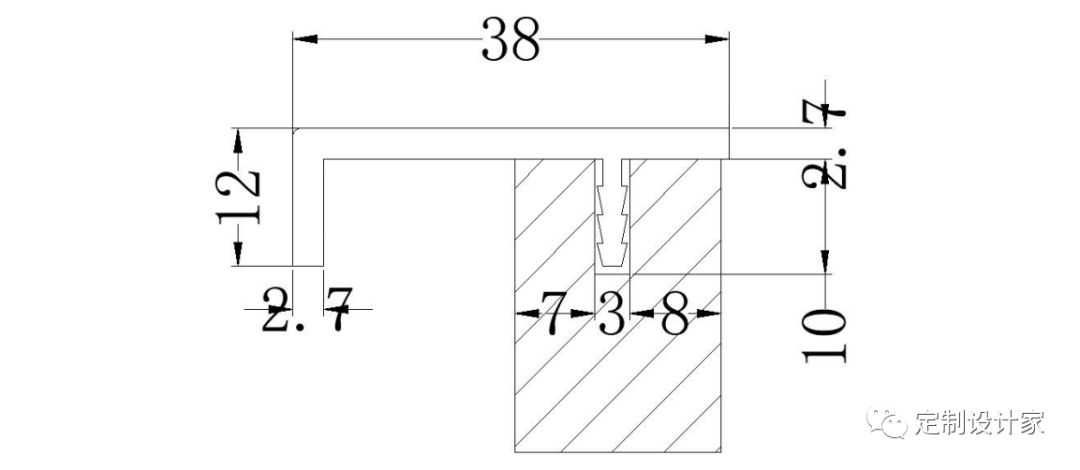

J007为封边拉手的一种，用于18木质门板上，总长为3000mm，可整根定制可按段加工
名 称：J008
J008为封边拉手的一种，与门板配合使用，适配门板尺寸为18门板， 总长为3000mm，可整根定制可按段加工。
名 称：J009
J009为封边拉手的一种，与门板配合使用，适配门板尺寸为18门板， 总长为3000mm，可整根定制可按段加工。

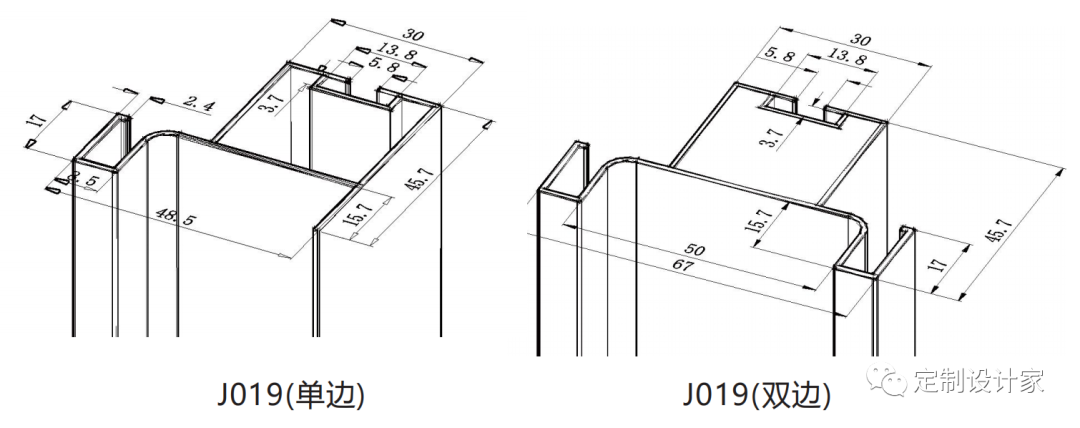

名 称：J019单边/J019双边

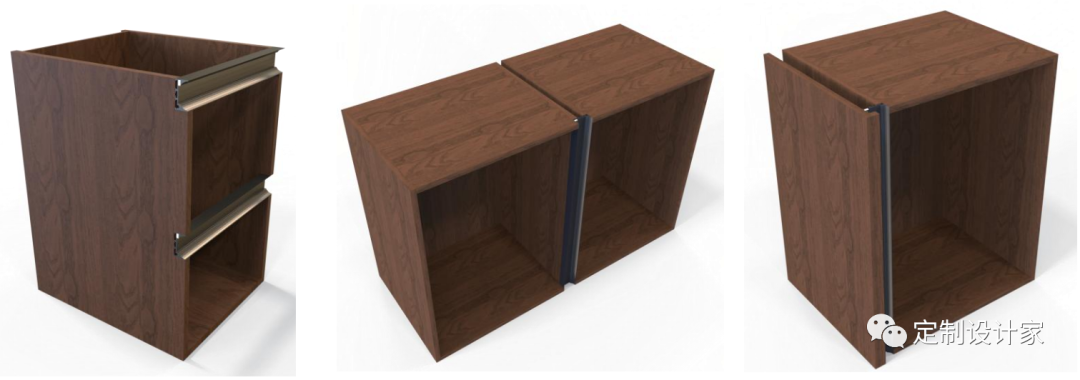

J019（单边）/J019(双边)分别为L型拉手和U型拉手的一种，与柜体配合使用， 单根长度为3000mm，为常规的竖装免拉手的一种。

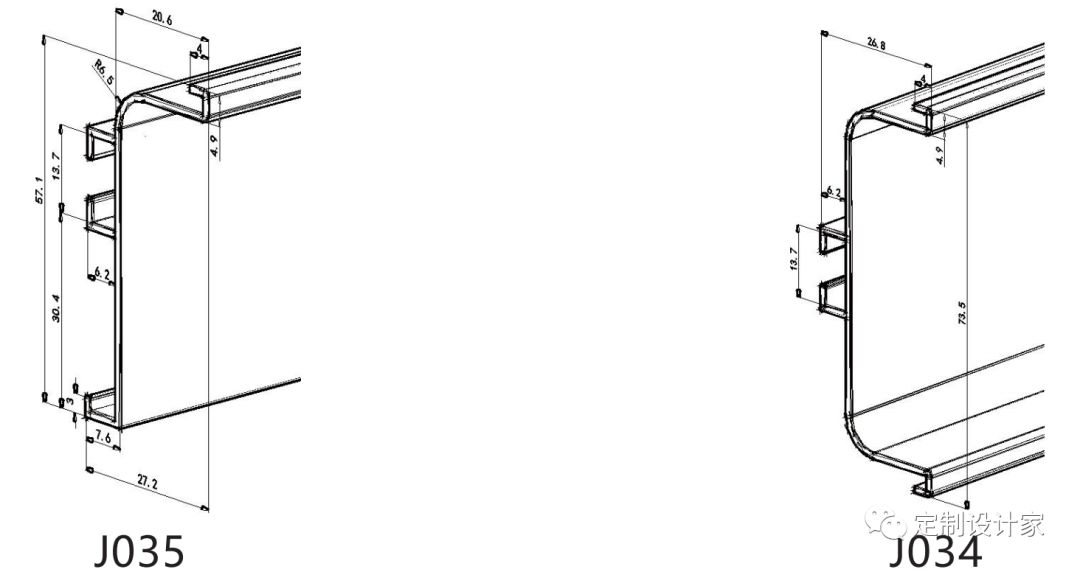

名 称：J034/J035
J035,J034为常规的柜体免拉手的一种，与柜体配合使用，侧板切豁，3000mm一根现场裁切。
名 称：J036
J036为G型拉手的一种，多用于橱柜吊柜底板免拉手使用， 底板前端回缩20mm，总长为3000mm，可整根定制可按段加工。
名 称：J065
J065为G型拉手的一种，与门板配合使用，适配门板尺寸为18木质门板，总长为3000mm，可整根定制，可按段加工。
名 称：J066

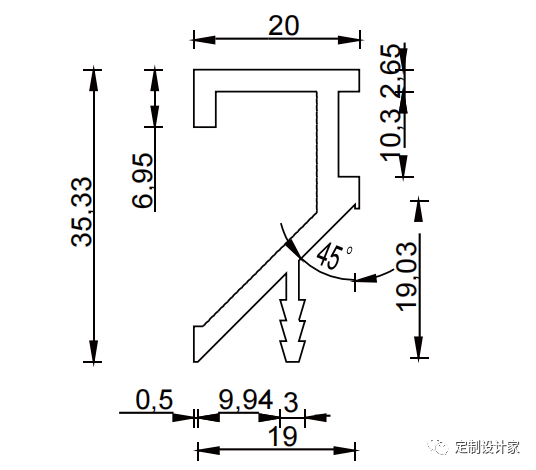

J066为G型拉手的一种，与门板配合使用，适配门板尺寸为18木质门板，总长为3000mm，可整根定制，可按段加工,门板与J066连接处需裁切为45°斜角。

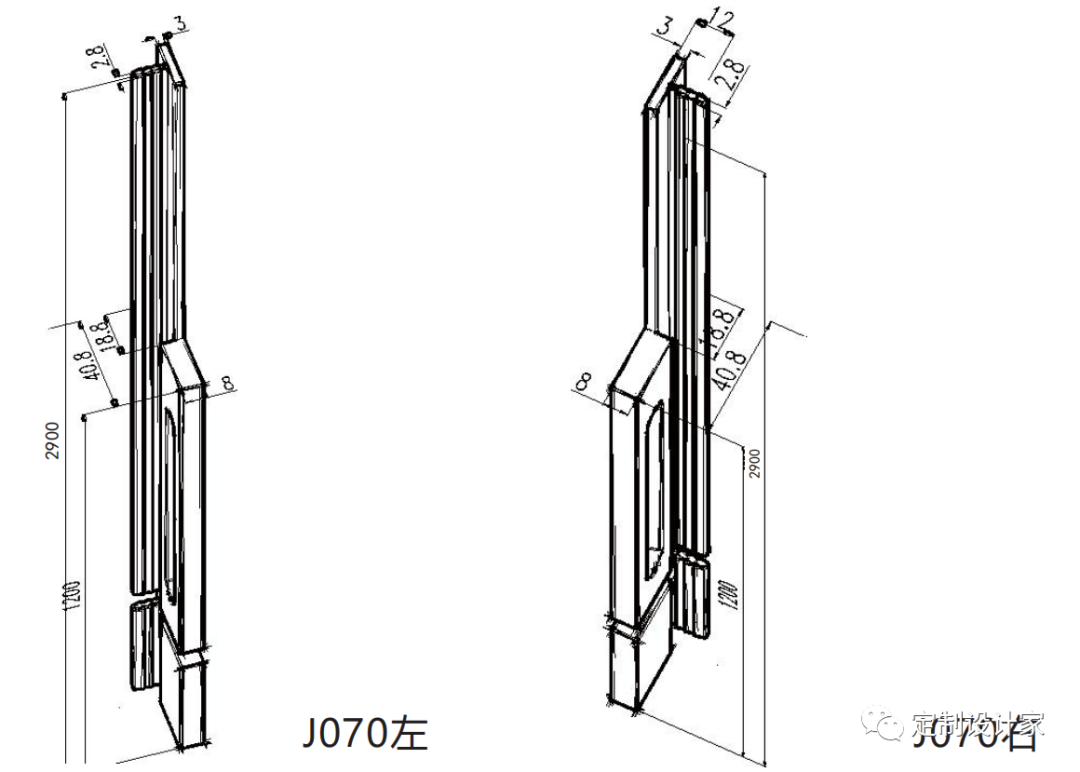

名 称：J070左/J070右
J070左/右为封边拉手的一种，与门板配合使用，拉手1200mm高，总高2900mm，定尺加工，拉手处有凹槽方便开启。
名 称：J072
J072为隐藏式拉手的一种，与18木质门板配合使用，门板铣槽后把拉手嵌入， 凹槽处粘贴封边，达到拉手门板一体化的视觉效果，总长3000mm，可根据需求裁切。
名 称：J075
J075为隐藏式拉手的一种，与25及以上的木质门板配合使用，门板铣槽后把拉手嵌入，凹槽处粘贴封边，达到拉手门板一体化的视觉效果，总长3000mm， 可根据需求裁切。
名 称：J076-2
J076-2为明装拉手的一种，安装在门板正面，常为与门板等高的形势使用， 总长为2800mm，可根据实际需求裁切。
名 称：J080

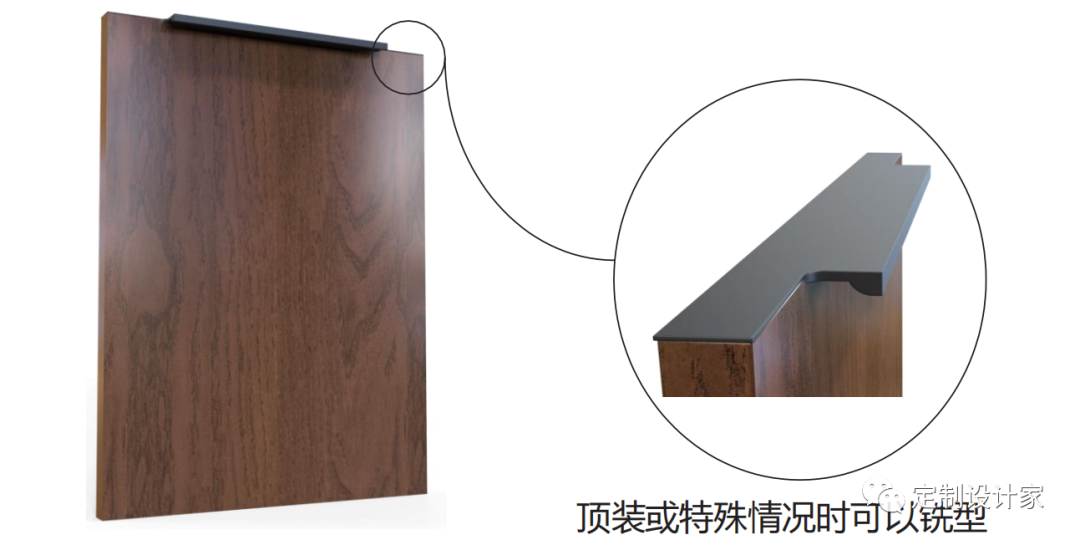

J080为封边拉手的一种，安装在门板侧面，需门板开豁（两端不开透或开豁后封边），适配25木质门板，总长为6000mm，可根据实际需求裁切(顶端安拉手除抽屉外，需两侧至少铣掉50mm，侧边安拉手可不铣型，也可根据设计师需求任意铣型)。

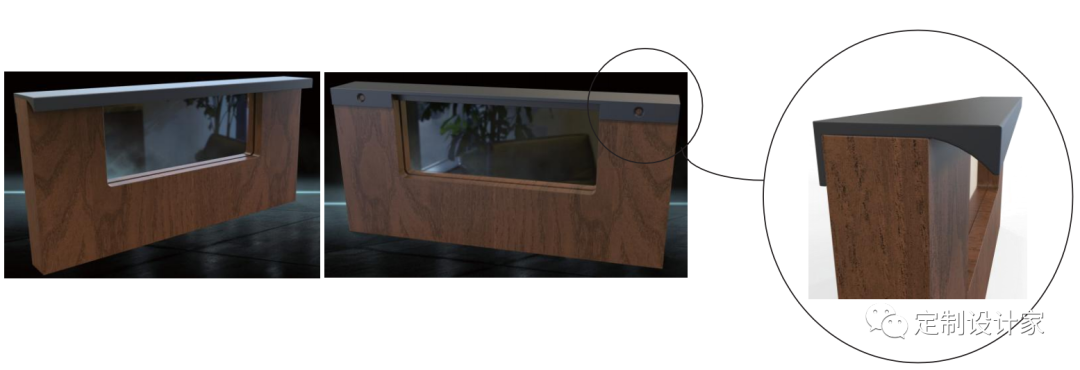

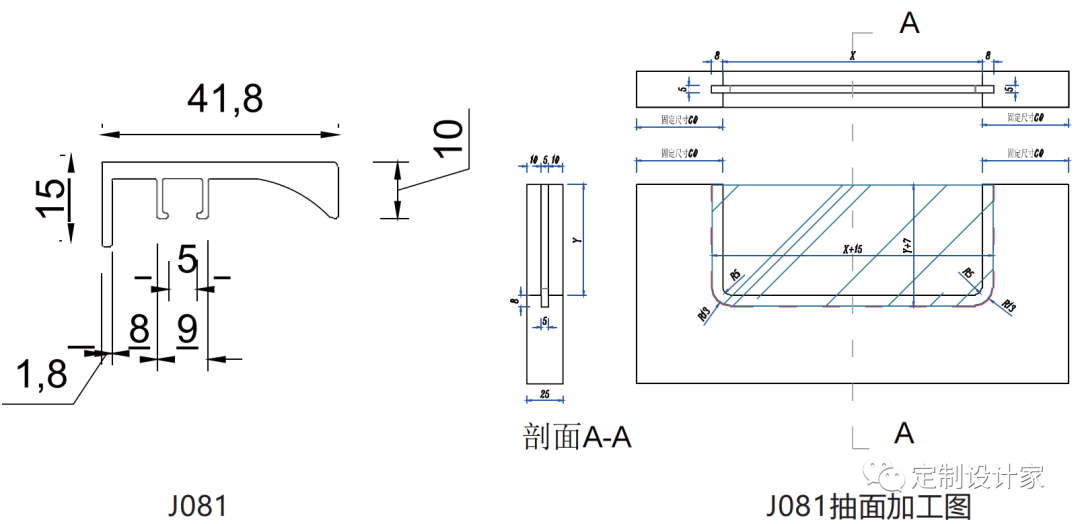

名 称：J081
J081封边拉手的一种，安装在门板定边，为J080拉手的变种，可当抽屉拉手，并且芯板为5mm玻璃，需门板开豁夹玻璃，适配25木质门板，总长为6000mm，常规加工工艺：正面拉手不铣型；背面两端保留60mm；玻璃夹槽两端铣掉60mm。（其他工艺需提供图纸下单）
名 称：J082
J082为封边拉手的一种，安装在门顶边位置，需门板开豁，适配18木质门板，总长为3000mm，可根据实际需求裁切。

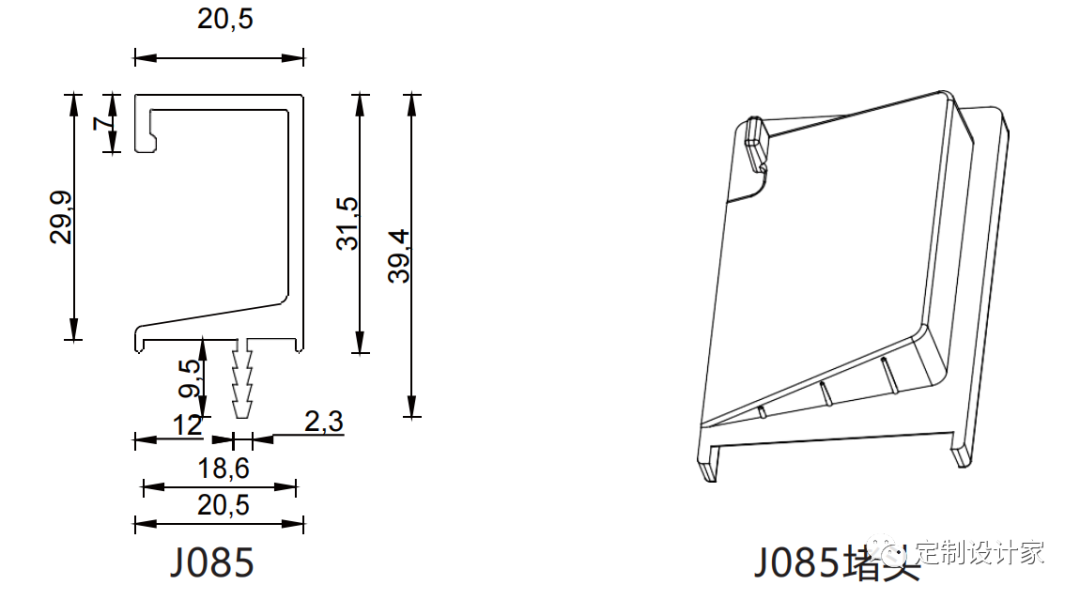

名 称：J085
J085为嵌入式G型拉手的一种，与门板配合使用，适配门板尺寸为18木质门板， 总长为3000mm，可整根定制，可按段加工，使用J085堵头达成嵌入式拉手。

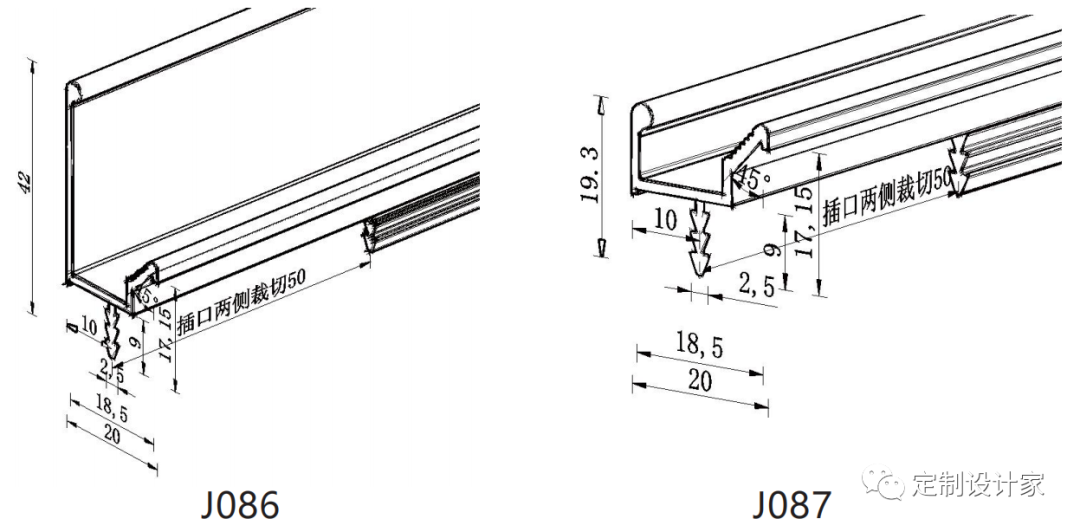

名 称：J086/J087
J086与J087为上下柜门板拉手，多为两款拉手配合使用，整体圆润美观。
名 称：J088

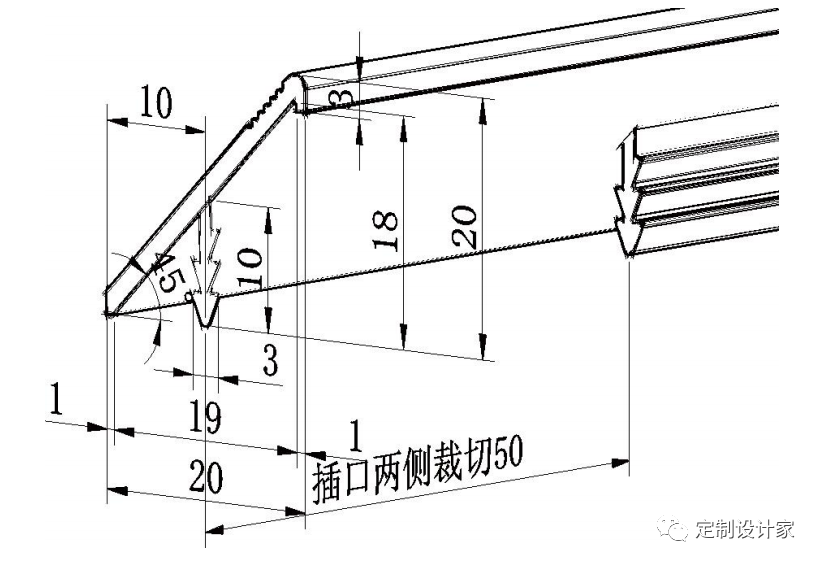

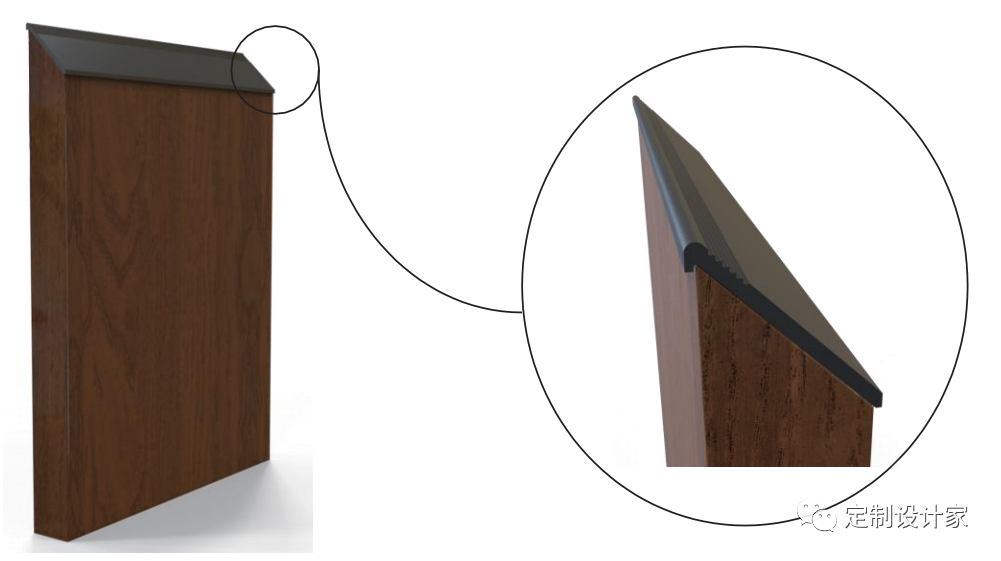

J088为金属斜坡拉手，坡度为45°,建议中间裁口，裁口深度18mm。

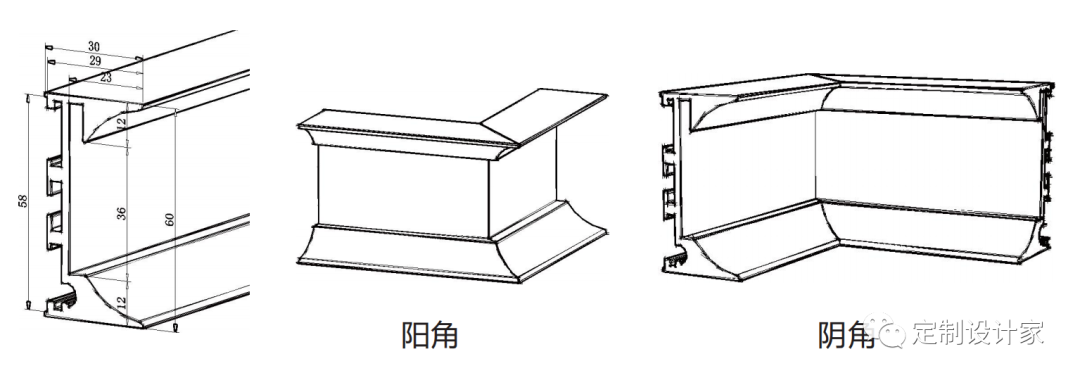

名 称：J090
J090为一种多功能免拉手，整体风格简约高端，可配备DS12-1灯条，一材多用，可替代正常L型、C拉手、并可在转角柜和岛台上使用此产品，同时替代高柜免拉手使用，达到家居产品的统一整体化，满足高端人士对简约而不简单的需求。

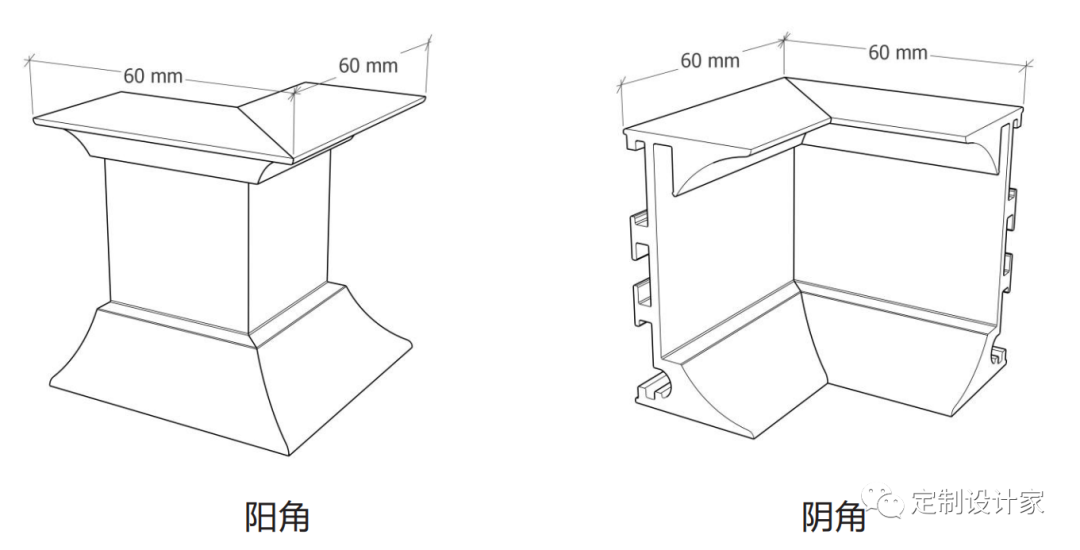

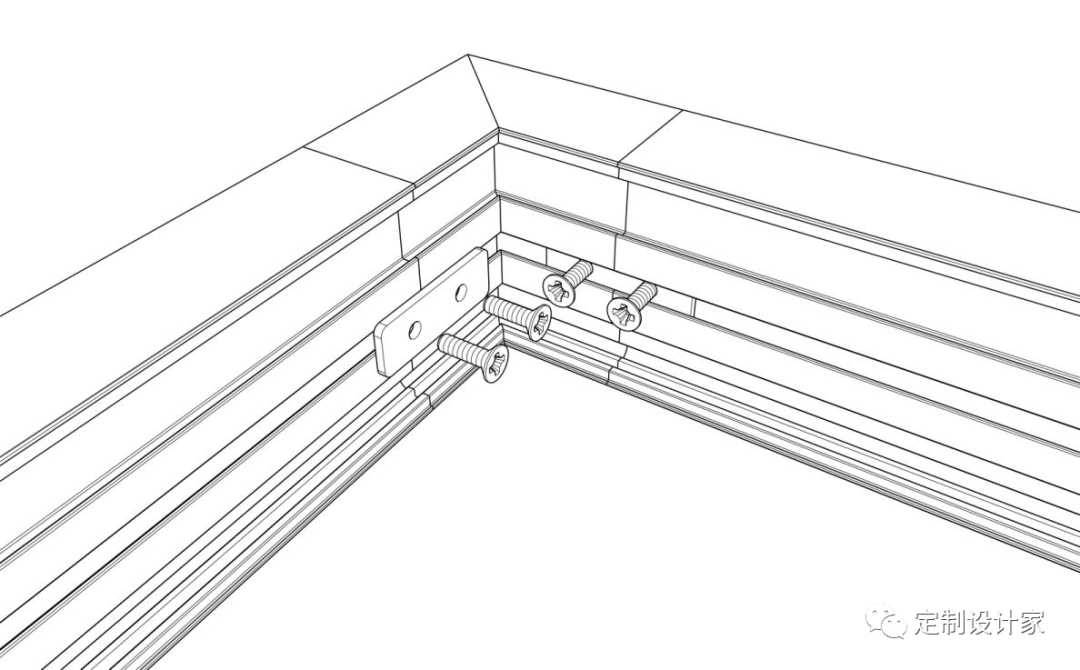

名 称：J090阴阳角
喷涂颜色可选PT系列，可与同批J090型材一起喷涂，无色差，每个阴角/阳角配连接件2个，M5*12沉头十字螺丝4个
产品连接方式：
名 称：J091
J091为明装拉手的一种，安装在门板正面，常为与门板等高的形势使用，总长为3000mm，可根据实际需求裁切。

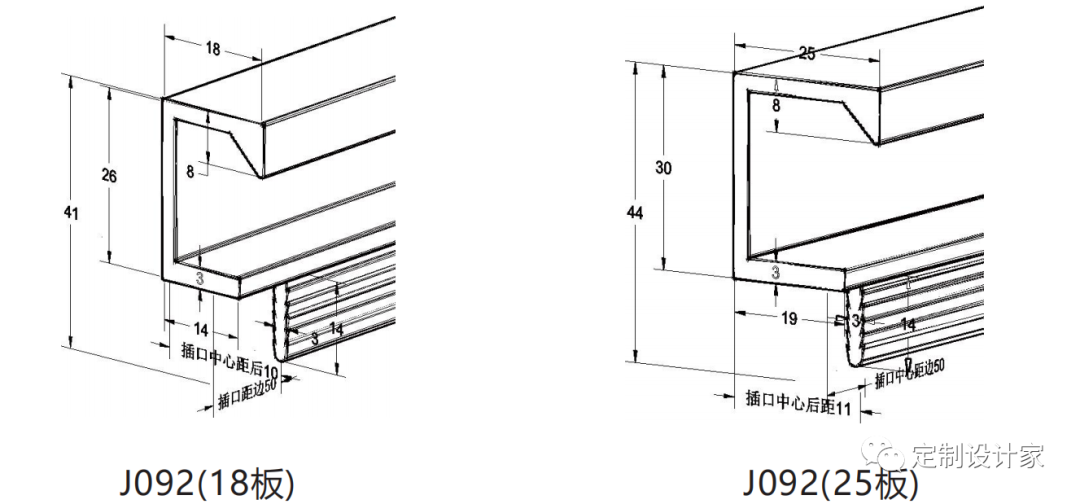

名 称：J092
J092为G型拉手的一种，与门板配合使用，造型美观大方，适配门板尺寸为18 门板及25门板，满足大部分家居产业需求，定尺定裁的加工方式避免了端头裸漏铝本色的尴尬，避免了挑剔的高端客户对类似产品的不满，两个方案供客户选择，但加工时需注意方案一和方案二的开孔尺寸。

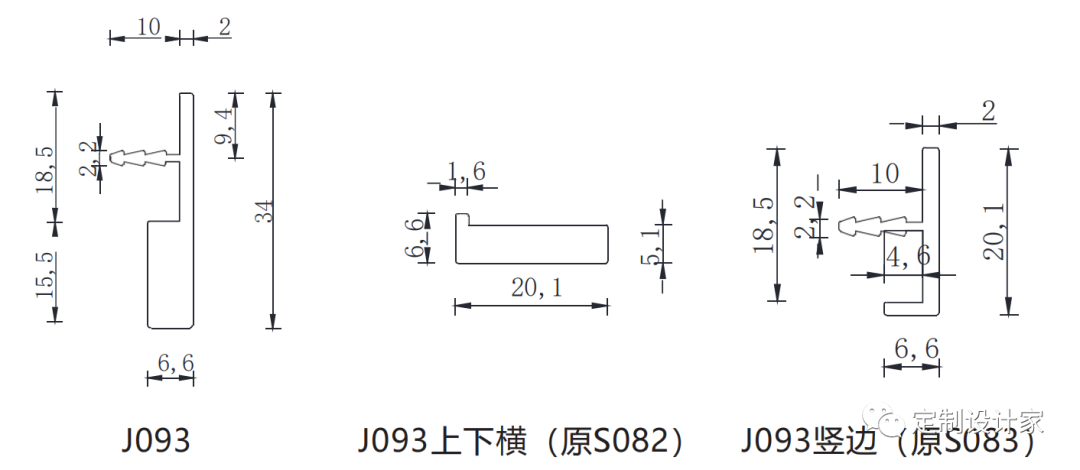

名 称：J093

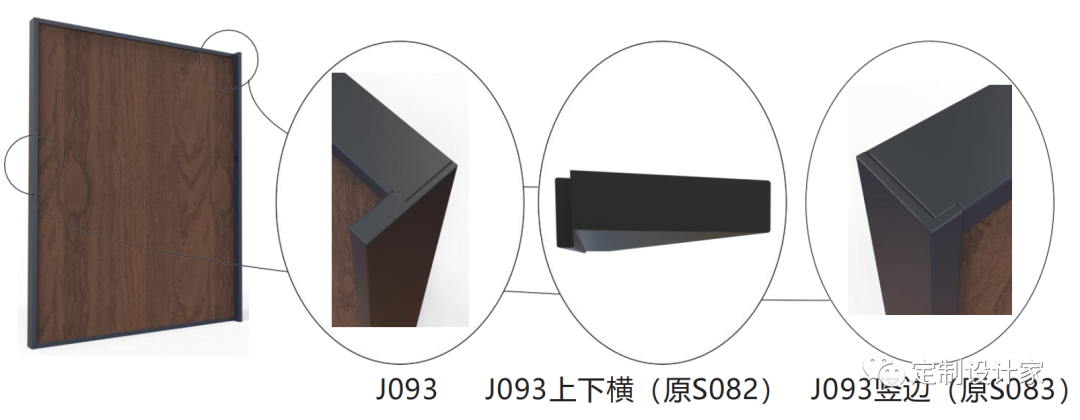

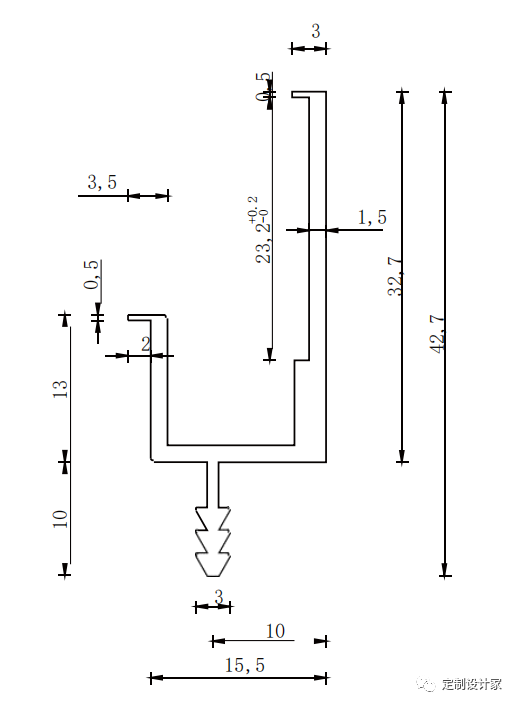

J093为封边拉手的一种，与18门板配合使用，使用J093边的拉手需要在板中开豁，拉手15.5mm处可选开拉手槽位置，拉手豁口长120mm，插口两端均铣掉6mm插口：拉手低沿距下100mm、拉手底沿距下1000mm、拉手中心居拉手边中心；同时J093可以配合J093竖边、J093上下横组成铝框拼框门，J093上下横两端前面开1.6*4.6mm豁口，两端铣∮8mm沉孔各两个，距边分别是20mm、50mm，J093竖边需插口两端均铣掉6mm插口使用。
名 称：XM01
XM01为封边拉手的一种，安装在门板侧面，需门板开豁（两端不开透或开豁后封边），适配18木质门板，总长为3000mm，可根据实际需求裁切(顶端安拉手除抽屉外，需两侧至少铣掉50mm，侧边安拉手可不铣型，也可根据设计师需求任意铣型)。
名 称：XM34
XN34为G型拉手的一种，与门板配合使用，适配门板尺寸为18木质门板，总长为3000mm，可整根定制，可按段加工。

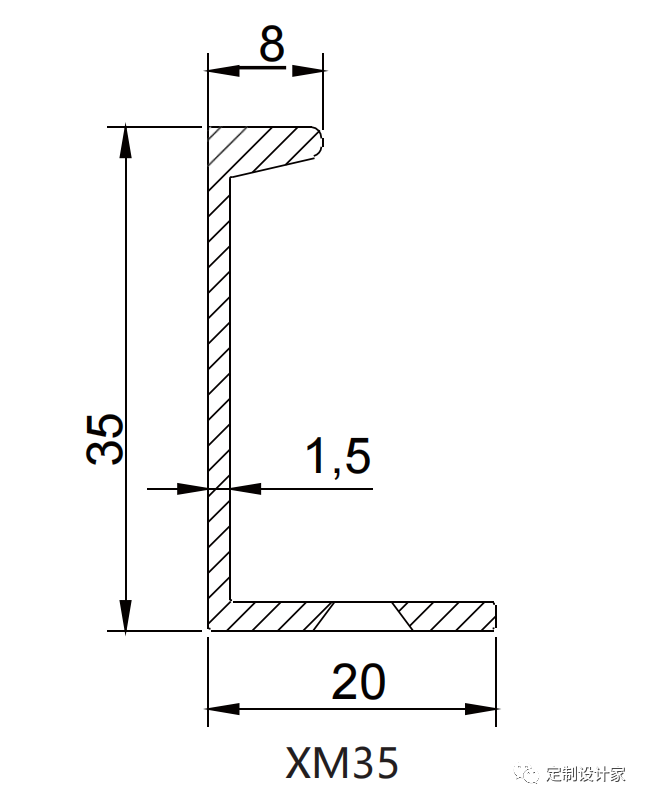

名 称：XM35
XM35为封边拉手的一种，安装在门板侧面，无需开豁，适配18木质门板， 总长为3000mm，可根据实际需求裁切(顶端安拉手除抽屉外，需两侧至少铣掉50mm，侧边安拉手可不铣型，也可根据设计师需求任意铣型)。
名 称：XM36
XM36为封边拉手的一种，安装在门板侧面，需门板开豁（两端不开透或开豁后封边），适配18木质门板，总长为2500mm，可根据实际需求裁切(顶端安拉手除抽屉外，需两侧至少铣掉50mm，侧边安拉手可不铣型，也可根据设计师需求任意铣型)。

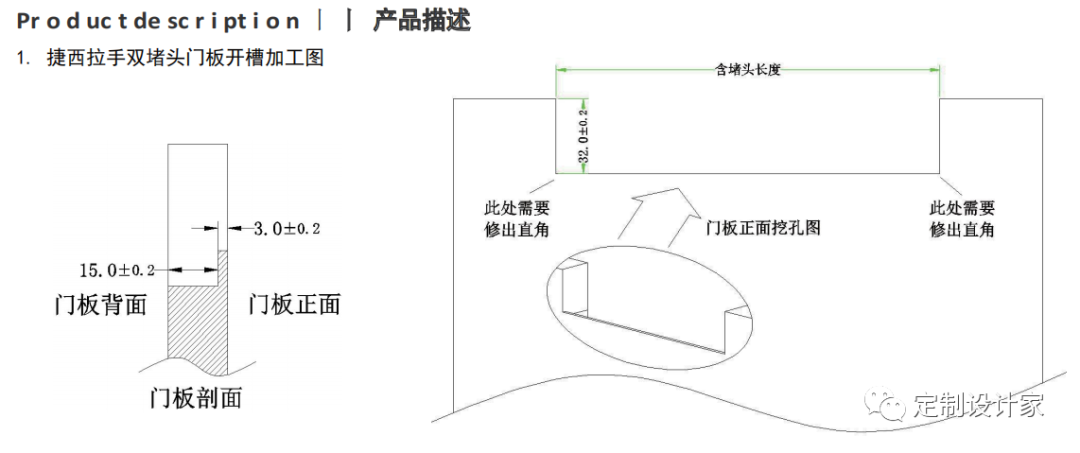

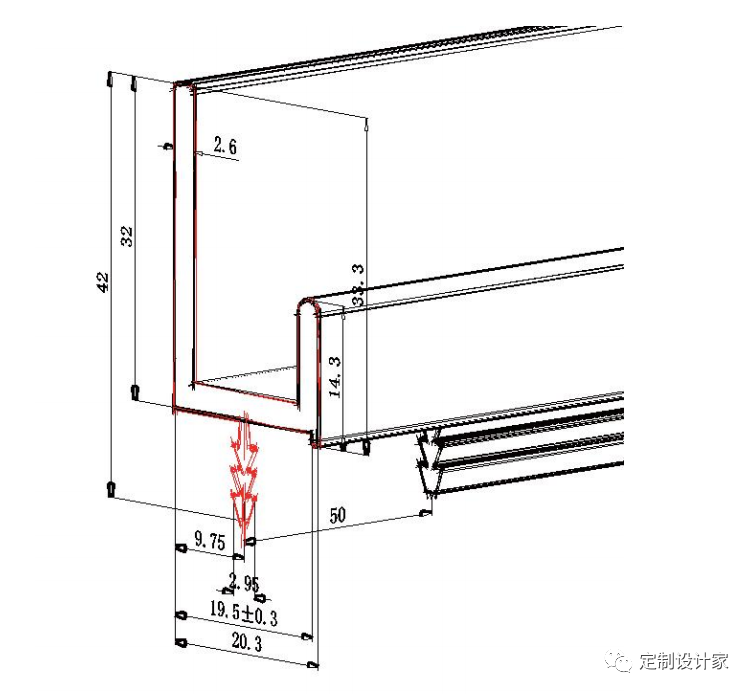

名 称：XM41捷西拉手（18mm）
名 称：XM41捷西拉手（18mm）

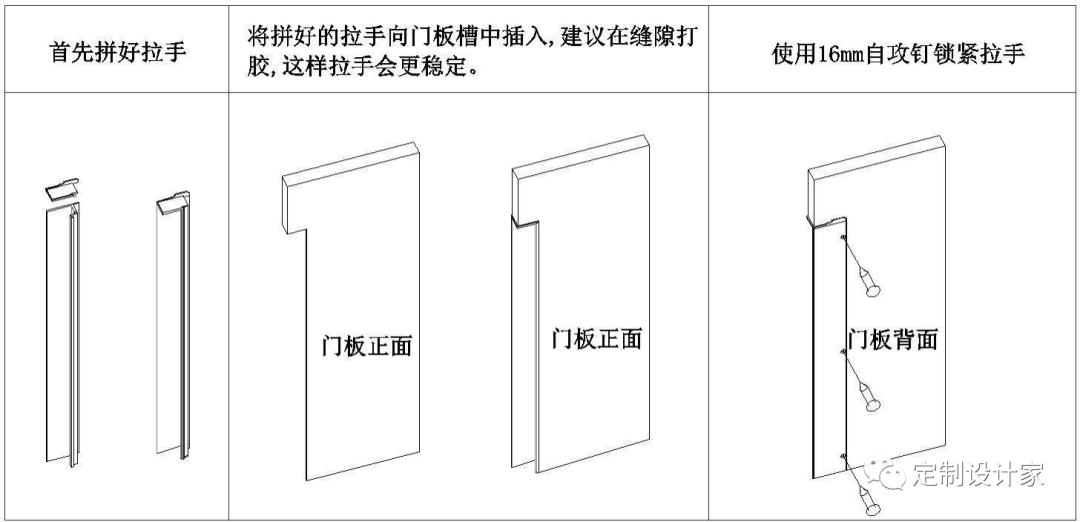

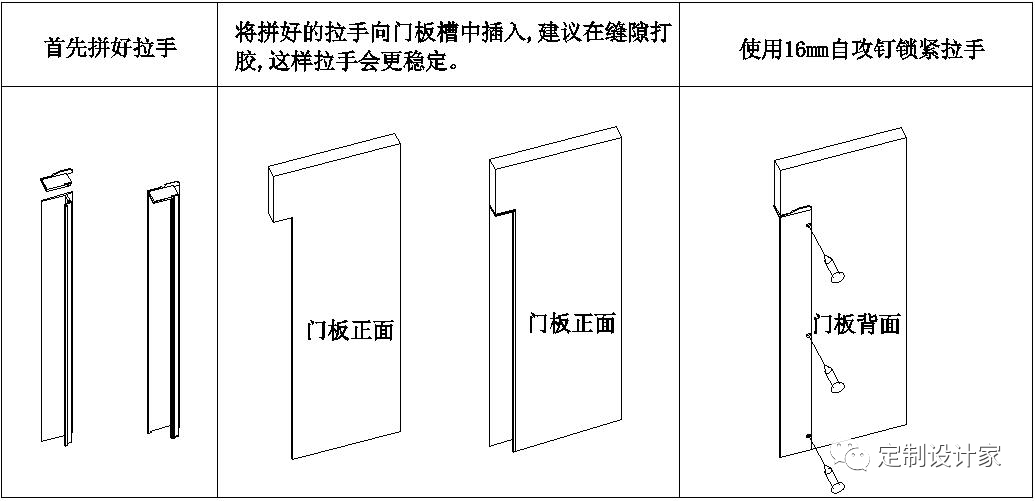

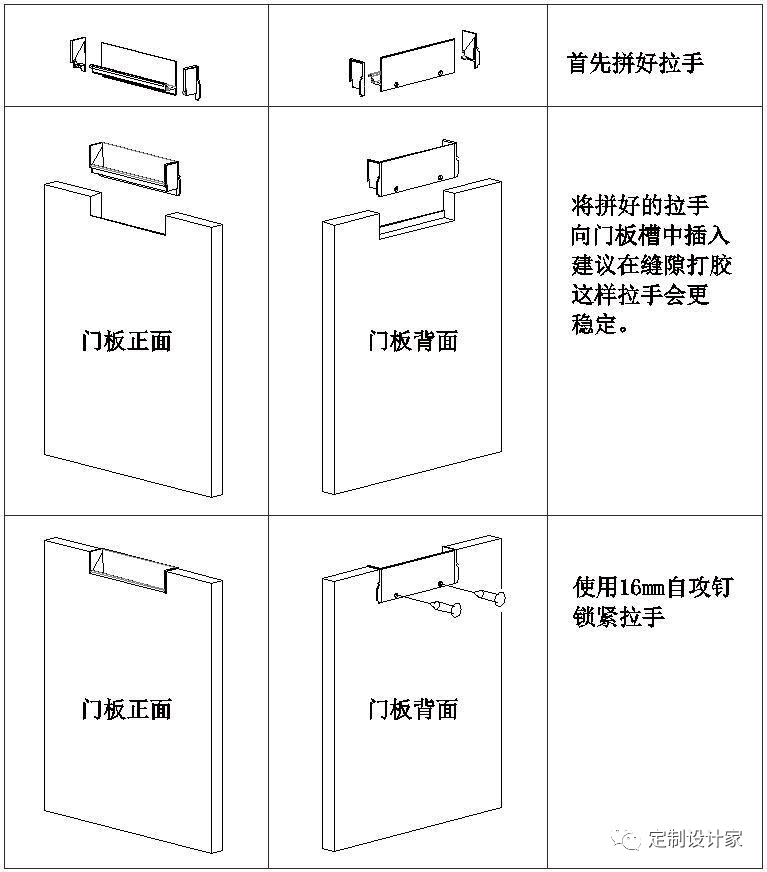

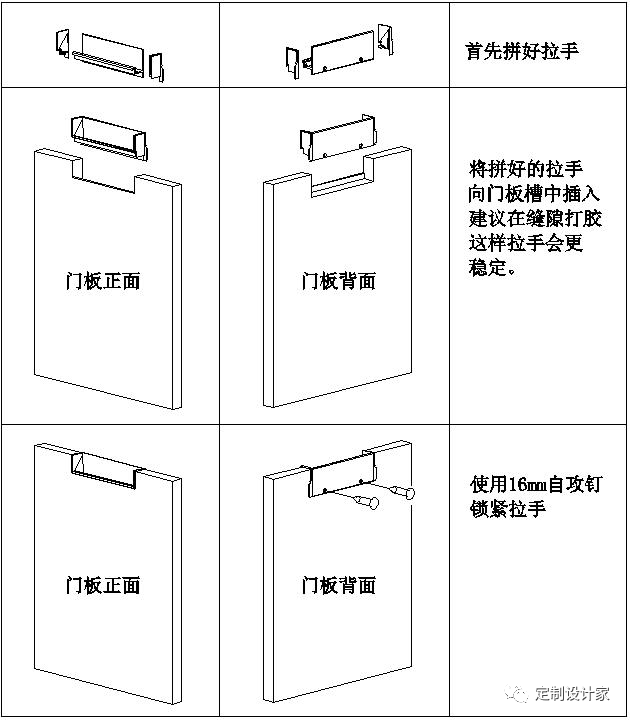

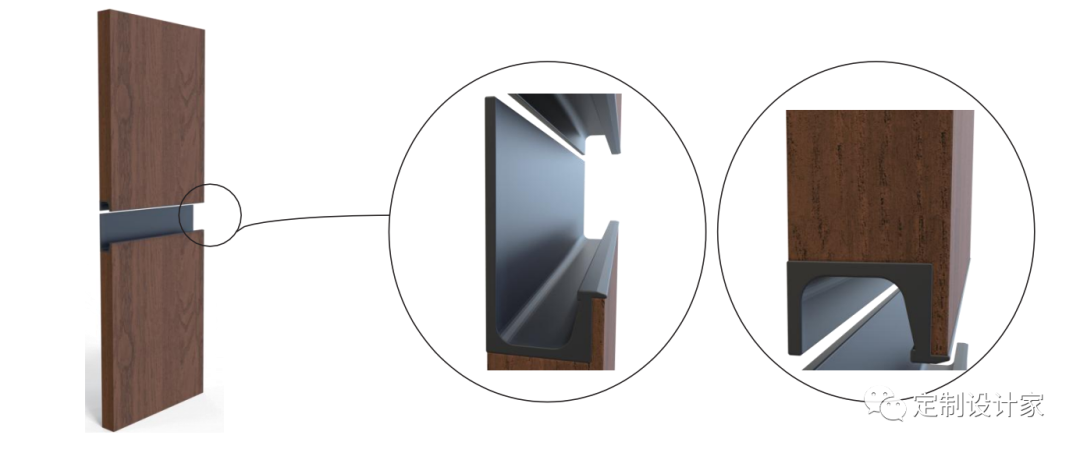

2. 捷西拉手双堵头安装示意图
注意事项：
1、拉手槽一定要考虑油漆厚度，最好能在厂内完成装配，避免现场安装时无法处理。
2、只适合 18mm 板材，其他规格板材此款拉手不适合。
3、横装立装通用，装拉手的门边推荐多减 0.5mm 开门缝避免对开拉手处摩擦。
4、安装时建议端面填充玻璃胶或热熔胶，这样拉手会更加稳定。
5、第一次选配此款拉手需要做完整的小样快，确认安装效果。
名 称：XM41捷西拉手（18mm）

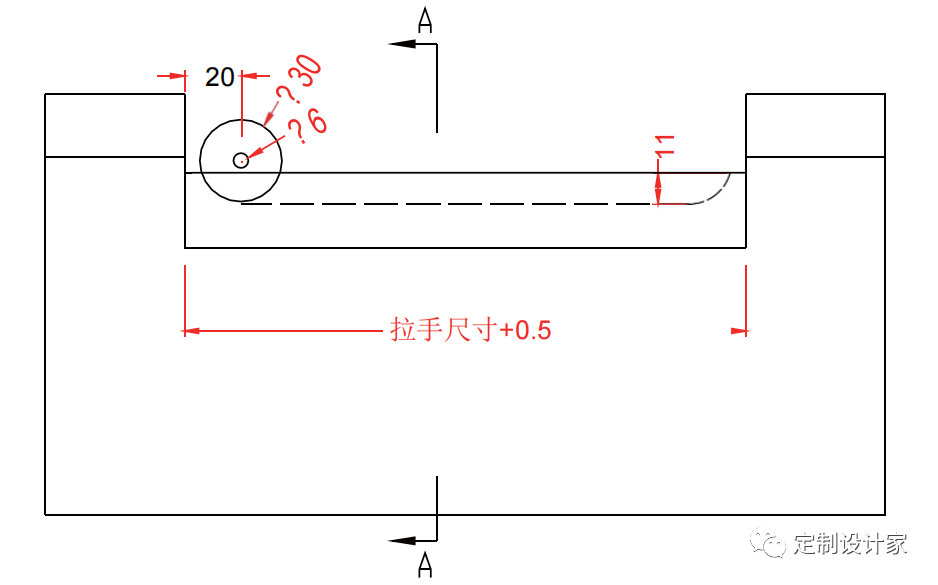

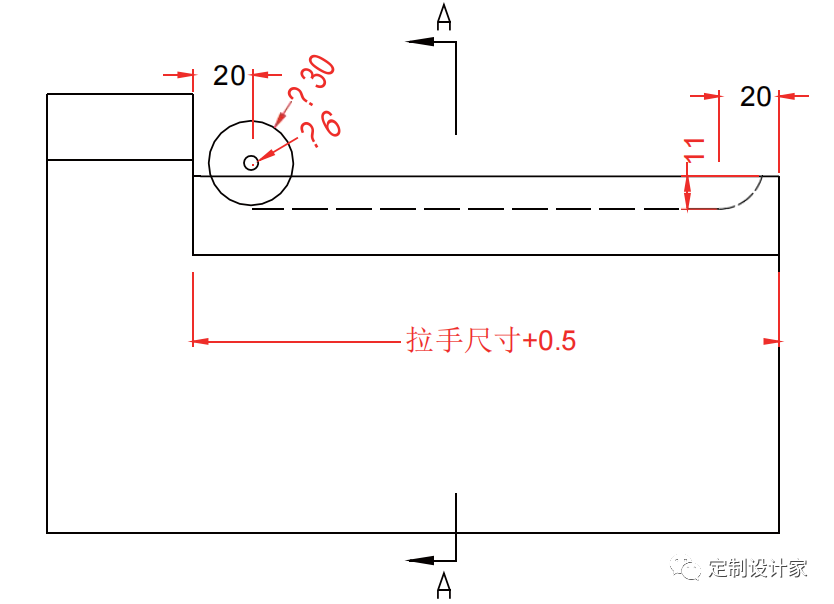

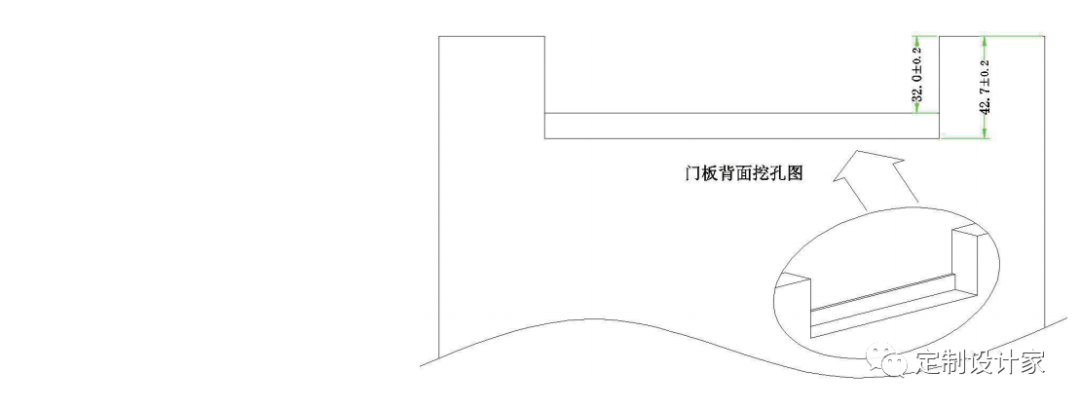

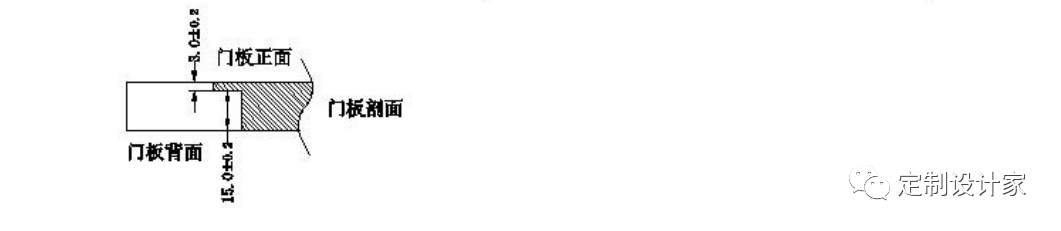

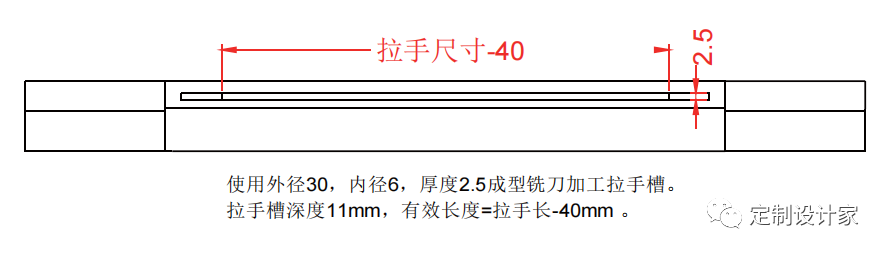

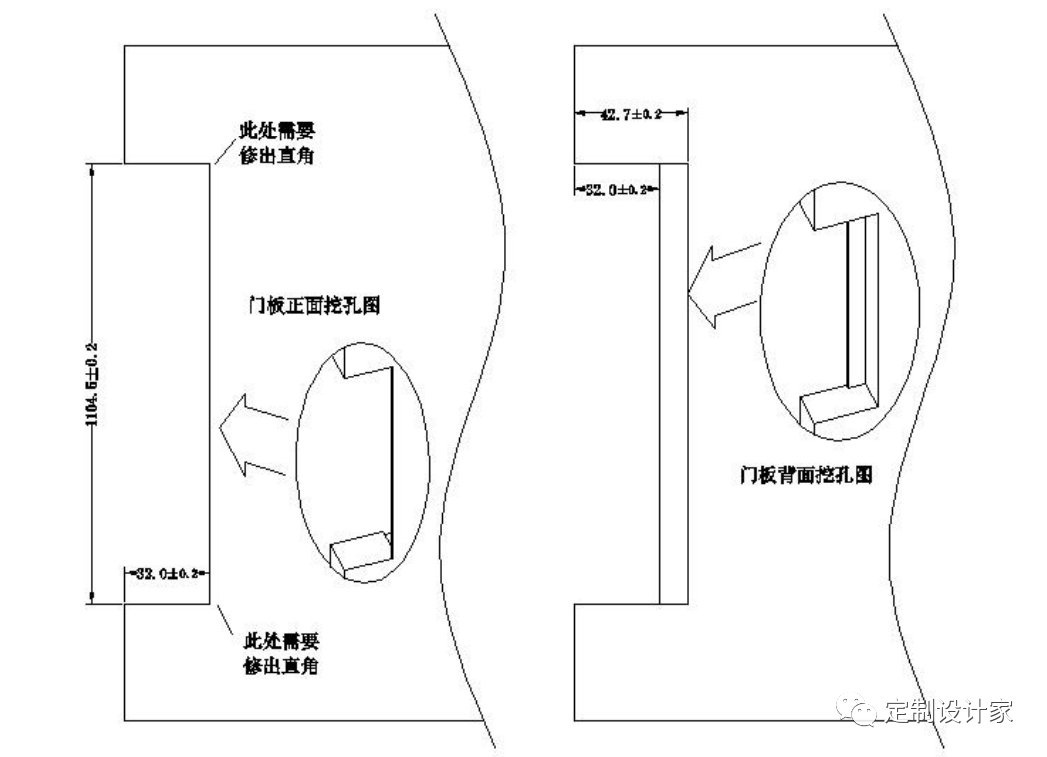

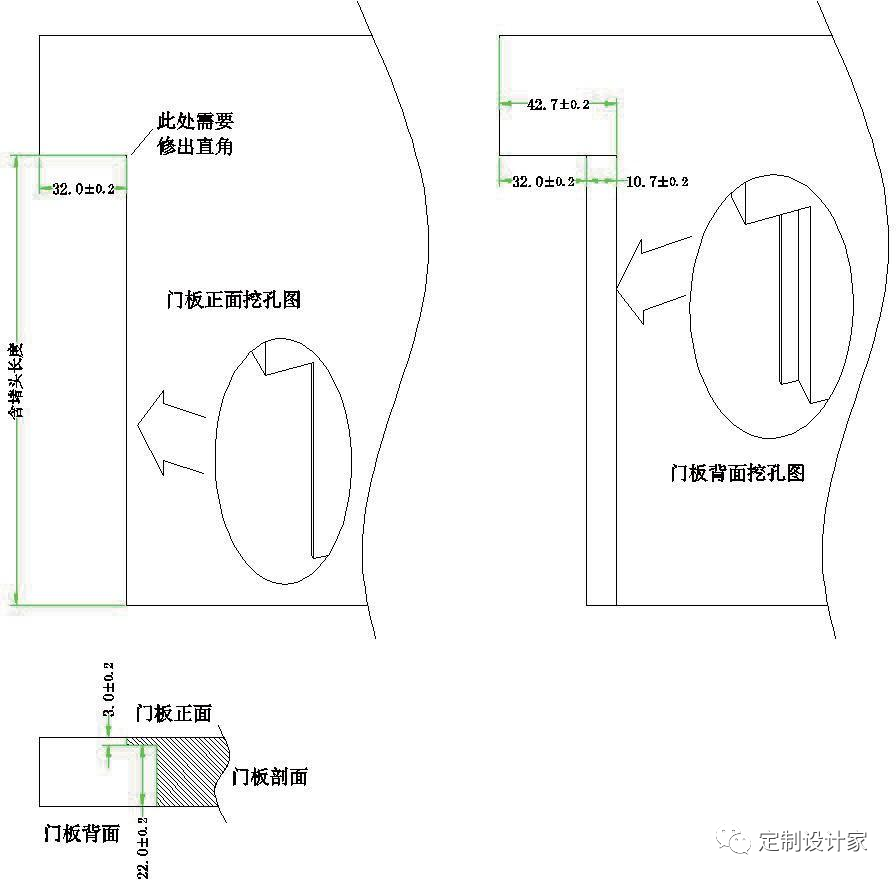

3. 捷西拉手单堵头门板开槽加工图
4. 捷西拉手单堵头安装示意图
注意事项：
1、拉手槽一定要考虑油漆厚度，最好能在厂内完成装配，避免现场安装时无法处理。
2、只适合 18mm 板材，其他规格板材此款拉手不适合。
3、横装立装通用，装拉手的门边推荐多减0.5mm 开
4、门缝避免对开拉手处摩擦。
5、安装时建议端面填充玻璃胶或热熔胶， 这样拉手会更加稳定。
6、第一次选配此款拉手需要做完整的小样快确认安装效果。

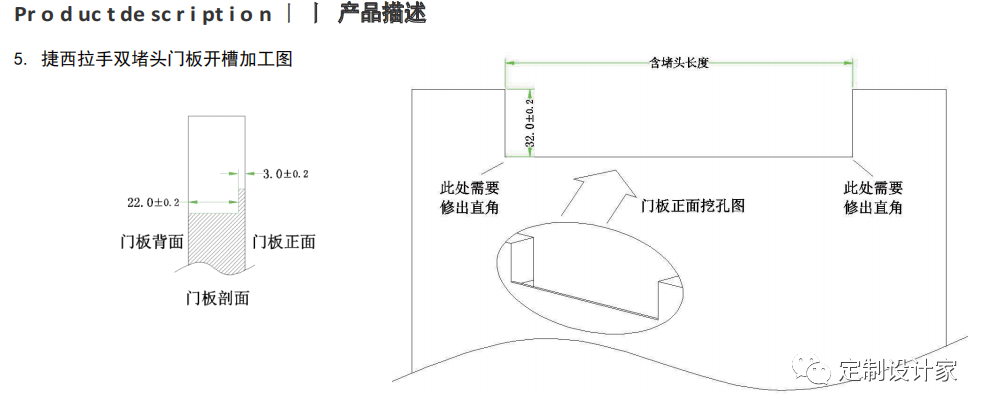

名 称：XM41捷西拉手（25mm）
6. 捷西拉手双堵头安装示意图
注意事项：
1、拉手槽一定要考虑油漆厚度，最好能在厂内完成装配，避免现场安装时无法处理。
2、只适合 25mm 板材，其他规格板材此款拉手不适合。
3、横装立装通用，装拉手的门边推荐多减 0.5mm 开门缝避免对开拉手处摩擦。
4、安装时建议端面填充玻璃胶或热熔胶，这样拉手会更加稳定。
5、第一次选配此款拉手需要做完整的小样快，确认安装效果。
名 称：XM41捷西拉手（25mm）

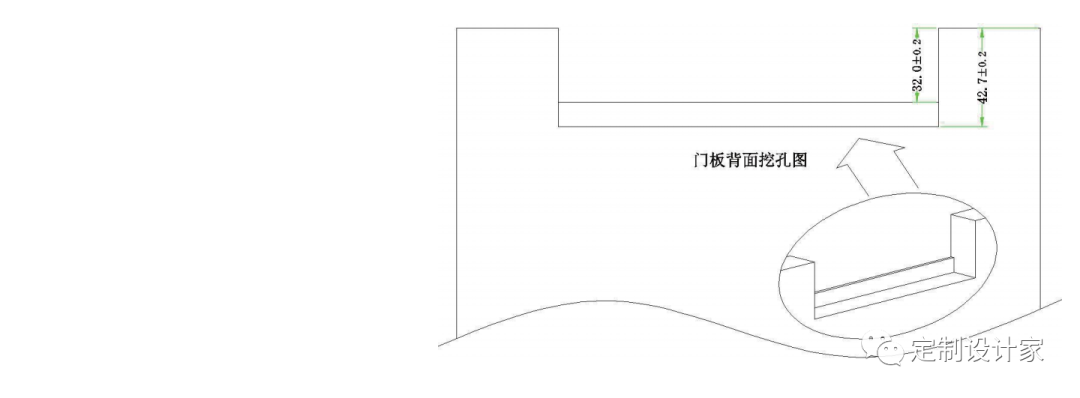

7. 捷西拉手单堵头门板开槽加工图
8. 捷西拉手单堵头安装示意图
注意事项：
1、拉手槽一定要考虑油漆厚度，最好能在厂内完成装配，避免现场安装时无法处理。
2、只适合 25mm 板材，其他规格板材此款拉手不适合。
3、横装立装通用，装拉手的门边推荐多减0.5mm 开门缝避免对开拉手处摩擦。
4、安装时建议端面填充玻璃胶或热熔胶，这样拉手会更加稳定。
5、第一次选配此款拉手需要做完整的样快，确认安装效果。

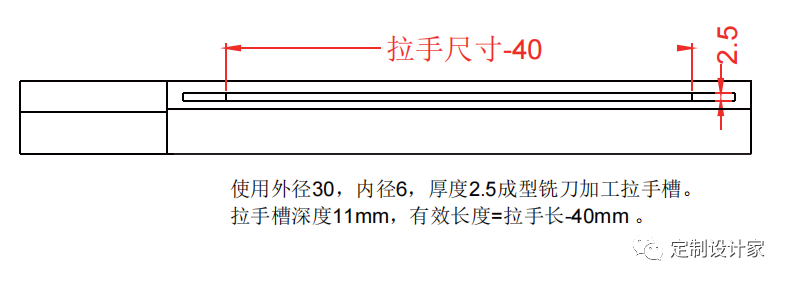

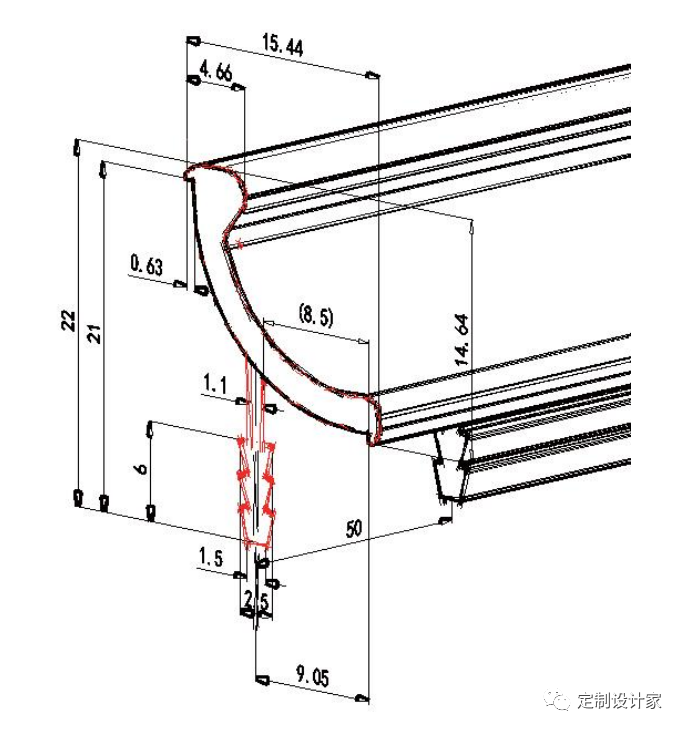

名 称：塔布拉手

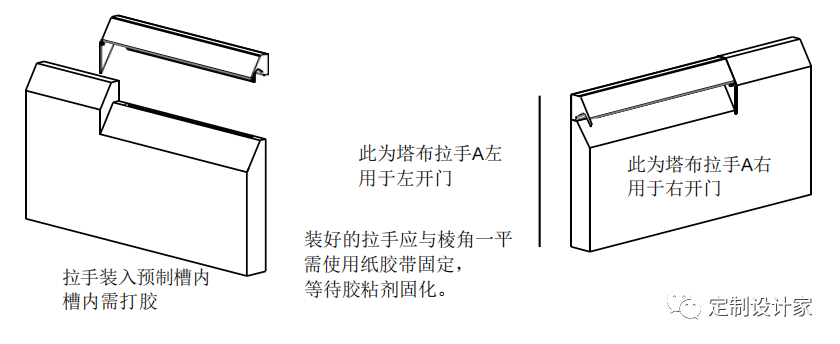

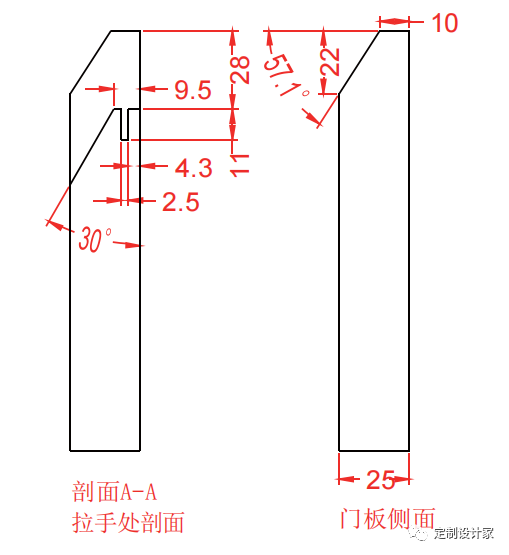

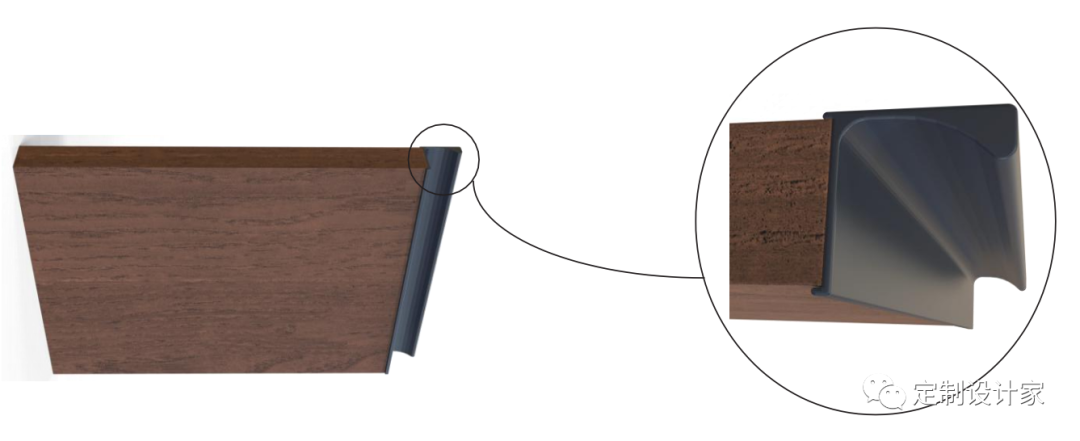

名 称：塔布拉手A左/A右
注意事项：

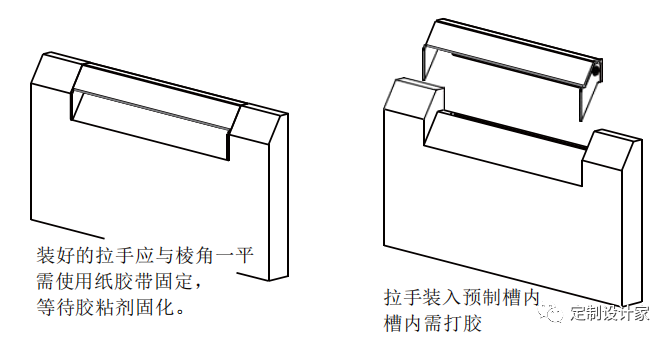

1、拉手槽一定要考虑油漆厚度，需要在厂内完成装配，避免现场安装时无法处理。第一次选配此款拉手需要做完整的小样快用来确认安装效果。
2、只适合25mm板材，其他规格板材此款拉手不适合。
3、每次开孔需检查拉手尺寸，厂家可能会在生产过程中出现尺寸变更，这些变更不一定会及时通知到生产终端。
4、拉手尺寸定制,需根据拉手实物对开槽数据进行调整，切记不可在没见到拉手实物前加工门板。
5、打孔设备建议4轴以上的加工中心。使用锯片铣刀开槽，槽内需打满双组份树脂类胶粘剂填充。
6、加工时注意加工余量，过小的余量不利于安装。
7、拉手推荐平装，推荐用于地柜对开门。吊柜及对开门安装需要先打小样确认效果。
8、订购时参照左右识别图订购，不要定错方向。
名 称：塔布拉手B
注意事项：
1、拉手槽一定要考虑油漆厚度，需要在厂内完成装配，避免现场安装时无法处理。第一次选配此款拉手需要做完整的小样快用来确认安装效果。
2、只适合25mm板材，其他规格板材此款拉手不适合。
3、每次开孔需检查拉手尺寸，厂家可能会在生产过程中出现尺寸变更，这些变更不一定会及时通知到生产终端。
4、拉手尺寸定制,需根据拉手实物对开槽数据进行调整，切记不可在没见到拉手实物前加工门板。
5、打孔设备建议4轴以上的加工中心。使用锯片铣刀开槽，槽内需打满双组份树脂类胶粘剂填充。
6、加工时注意加工余量，过小的余量不利于安装。
7、拉手平装立装通用此标准加工，立装需要区分上下面，避免拉手无法对准。
名 称：DZ-04
产 品 介 绍 ：
DZ-04为明装拉手的一种，安装在门板正面，常为与门板等高的形势使用， 总长为2800mm，可根据实际需求裁切。
