工艺技术|管舾向数字化转型 标准管段及支架编码示例 该船厂管段设计迈向2.0时代

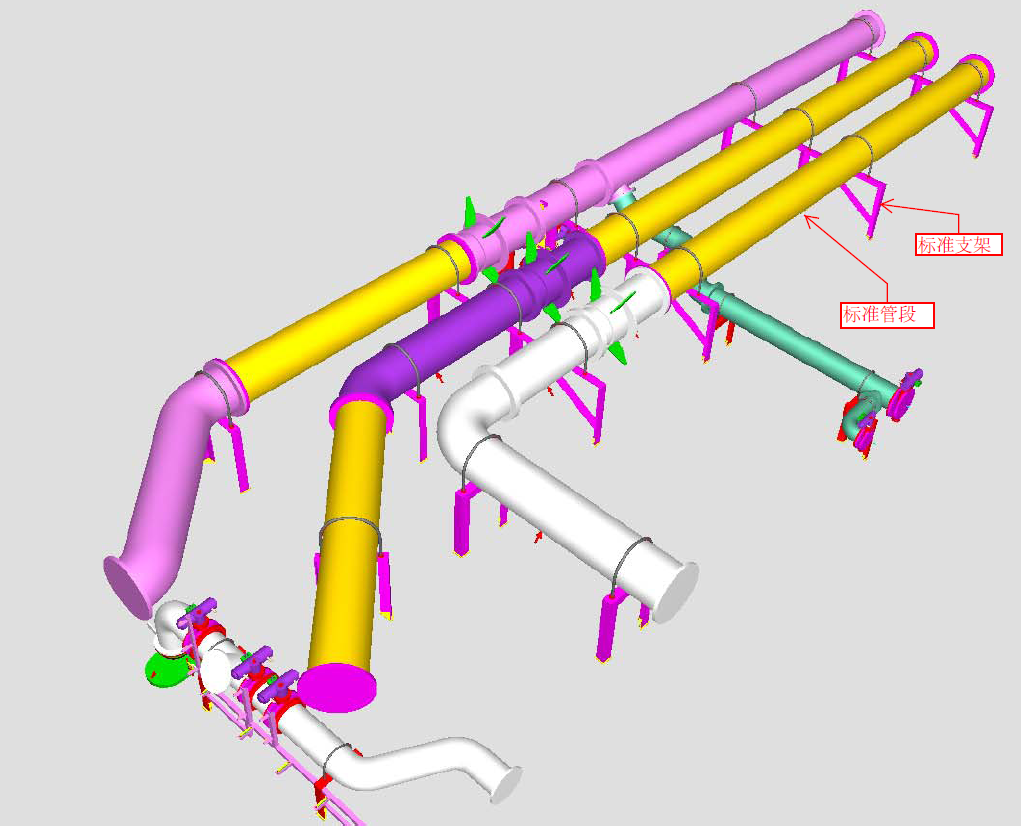

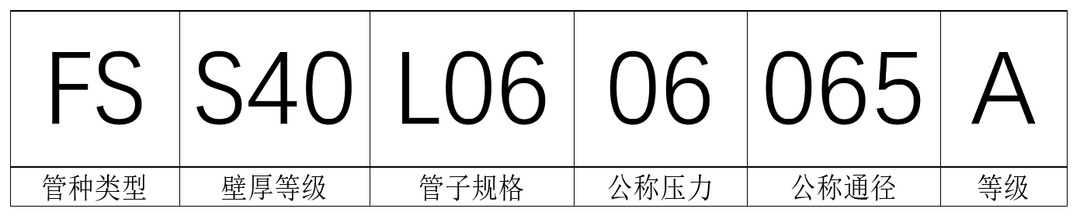

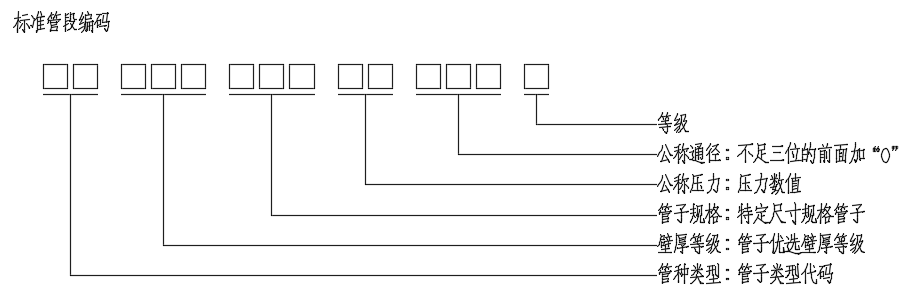

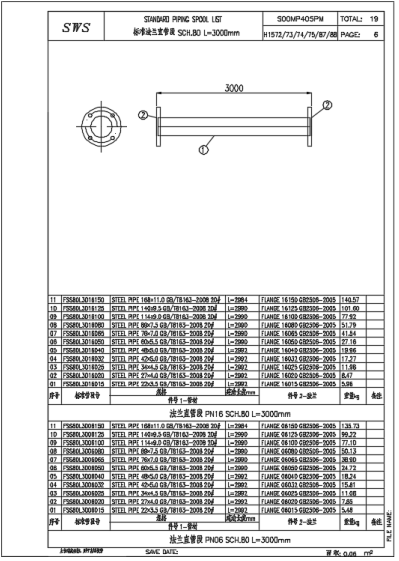

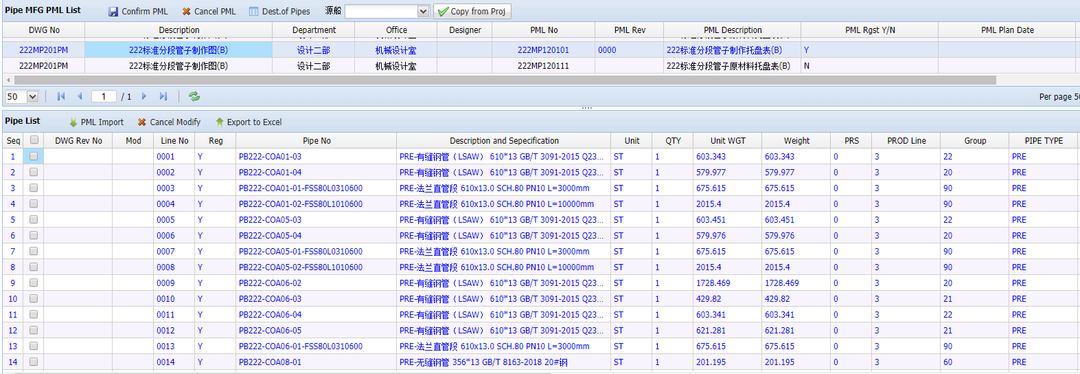

标准管段从设计开始到制作及安装实现全流程数字信息化，有利于打破管段生产过程中按零件图生产的限制。使其既可脱离于船舶建造周期，亦可灵活运用于各区域、各阶段生产安装过程中。同时标准管段的材料及附件等在规格及数量上比较简洁，对于材料的采购可形成固定托盘，降低管段上下游的成本与人力。其形成的生产数据相对简洁，清晰、易于检索与运用，这些优势内容为管路数字化生产线提供了良好前提条件。

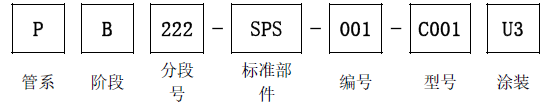

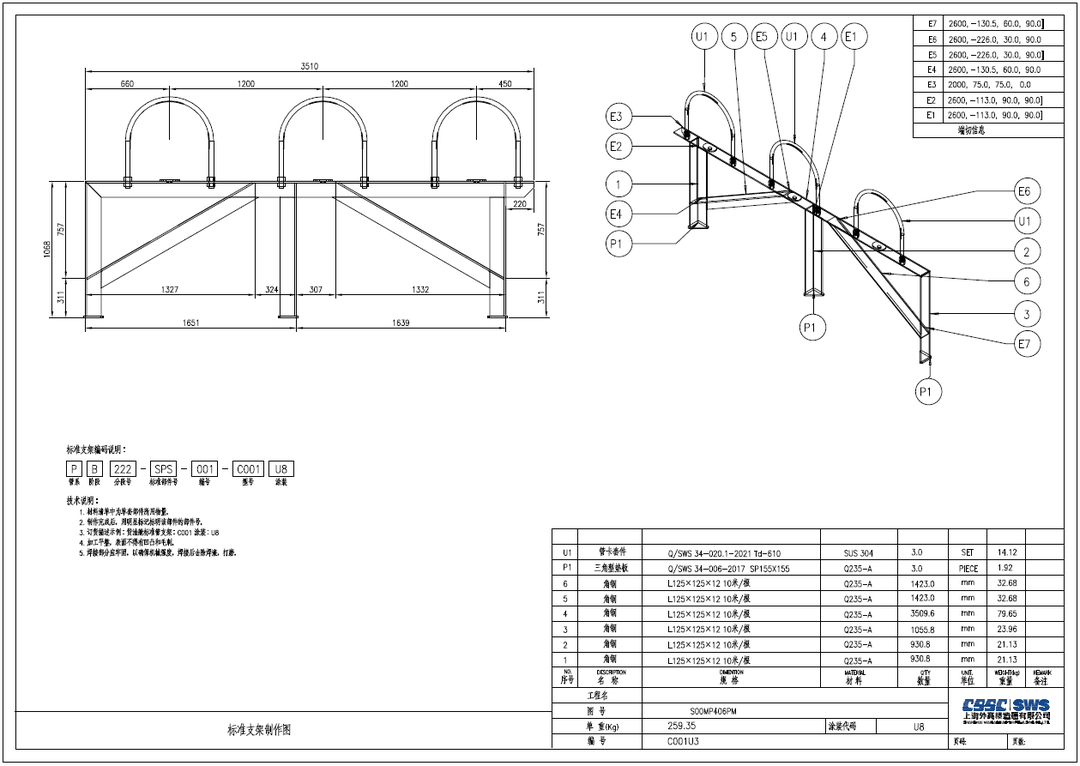

另一方面配合标准管段的标准管支架也在此过程中应运而生。在货舱区域，因其系统功能与管路布置在相似度较高，这一特点对于标准管支架策划提供了很好的支撑。通过对支架的支撑形式、涂装要求、装配等特征要求，编制标准支架编码，其编码体系信息包含安装阶段、分段、部件类型、型号及涂装等信息。通过标准支架图册的绘制，使其从图纸到三维模型形成一体化，可在不同区域内得到最大化应用。

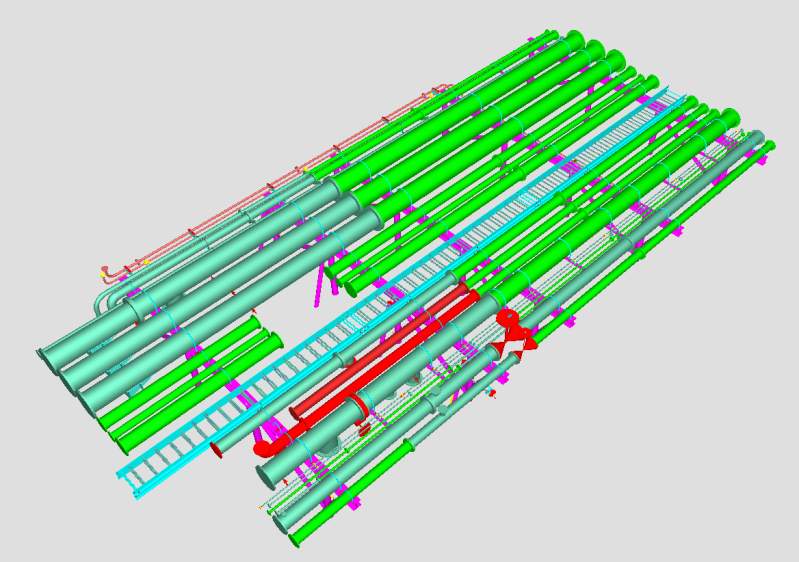

目前标准管段及标准支架等相关内容已于在建阿芙拉油轮项目上完成设计，实现标准管段数量约占单船管子总量的20%左右，标准支架占货舱总量的50%左右。管路零件、托盘数字化率100%覆盖。

未来通过船舶各系统、功能的深入梳理与整合、标准管段及标准支架的普及与应用将进一步扩大，最终向标准货舱区和其它系列化船型推。
