机电管线安装净高要求汇总

来源：EP机电安装 版权归原作者所有

一、 各设计规范对净高的要求

1. 什么是室内净高

依据GB50352-2019《民用建筑设计统一标准》6.3.2条：室内净高应按楼地面完成面至吊顶、楼板或梁底面之间的垂直距离计算；当楼盖、屋盖的下悬构件或管道底面影响有效使用空间时，应按楼地面完成面至下悬构件下缘或管道底面之间的垂直距离计算。

2. GB50352-2019《民用建筑设计统一标准》

注：但避难层兼顾其他功能时，应根据功能区域的需要来确定净高。

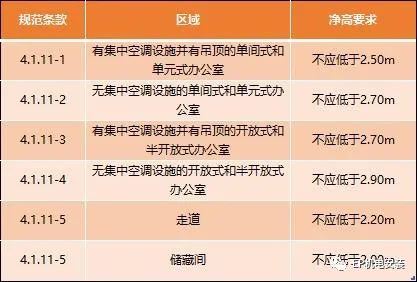

3. JGJ67-2019《办公建筑设计规范》

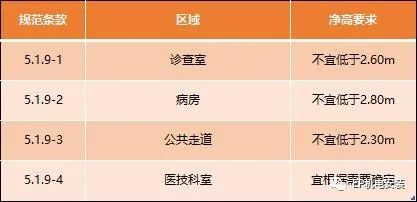

4. GB51039-2014《综合医院建筑设计规范》

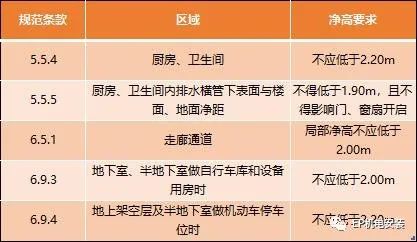

5. GB50096-2011《住宅设计规范》

6. GB50368-2005《住宅建筑规范》

7. JGJ100-2015《车库建筑设计规范》

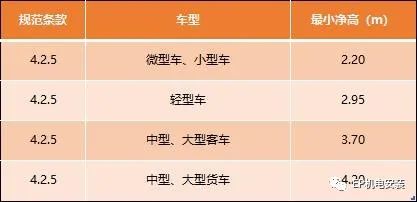

4.2.5车辆出入口及坡度的最小净高

注：净高指从楼地面面层（完成面）至吊顶、设备管道、梁或其他构件底面之间 的有效使用空间的垂直高度。

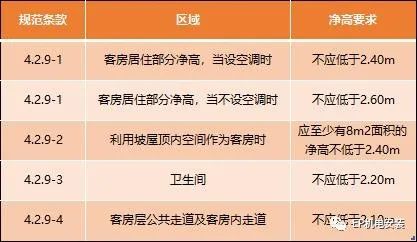

8. JGJ62-2014《旅馆建筑设计规范》

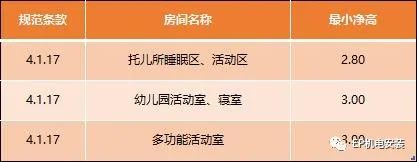

9. JGJ39-2016（2019年版）《托儿所、幼儿园建筑设计规范》

注：改、扩建的托儿所睡眠区和活动区室内净高不应小于2.6m。

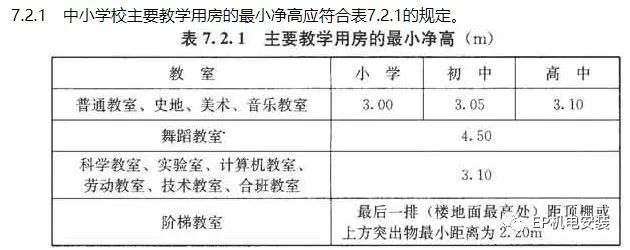

10. GB50099-2011《中小学校设计规范》

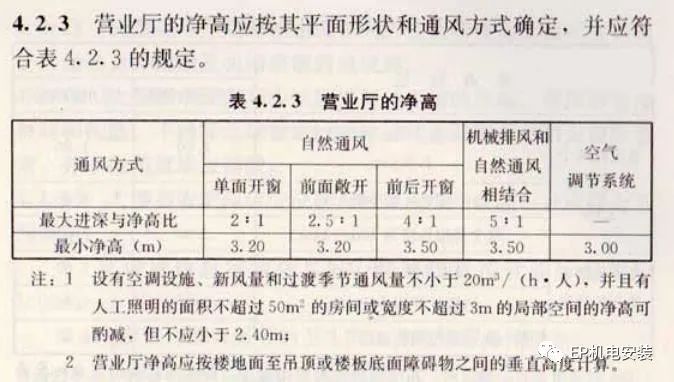

11. JGJ48-2014《商店建筑设计规范》

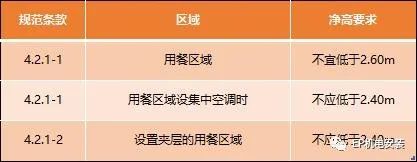

12. JGJ64-2017《饮食建筑设计标准》

二、机电管线安装高度的注意事项

本文第一部分汇总了设计规范对净高的要求，在机电管线实际施工中，还需注意以下事项才能确保安装高度符合要求。

1. 由于管线安装时，往往地面还没有施工，所以要考虑地面找平或铺贴地砖的厚度，一般地面完成面会比原浇筑地面高50mm。

2. 对于有支托架的管线，管线安装的最低点不是管道自身底部，而是支架（横担）底部，应将支架所使用的型钢高度考虑进去。一般30mm~160mm，具体视支架的形式而定。

3. 在有天花吊顶的区域，需同时考虑天花主龙骨所需的空间高度，一般50mm~100mm，具体要向装修单位获取数据。

4. 有保温的管道，还需考虑保温层的厚度。

5. 通风风管安装时，还应考虑消声静压箱（吊装式）、接风口短管对净高的影响。

6. 对于宽度大于1.20m的通风管道、排管、桥架，因自动喷水灭火系统设计和施工规范规定，在其腹面以下部位增设的喷头，所以还应考虑下方喷头的安装满足最小净高要求，下方喷淋管及下喷头（含支架）所需的安装空间高度约100~150mm。

【参考文献】

详见本文中所提及的设计规范或设计标准。
