【新刊速览】​马帅:回火工艺对含Ce轴承钢440C组织性能影响

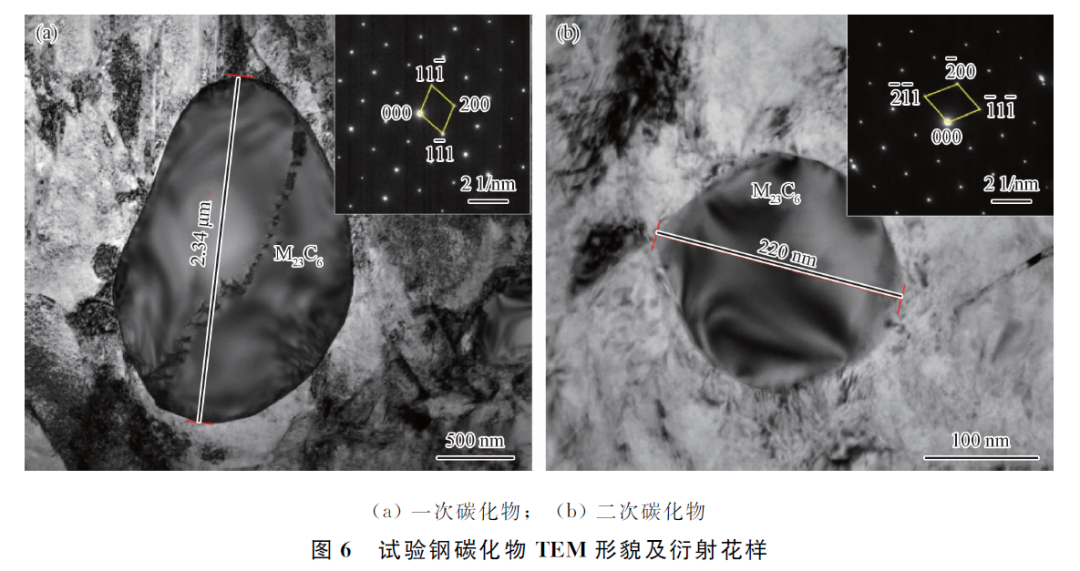

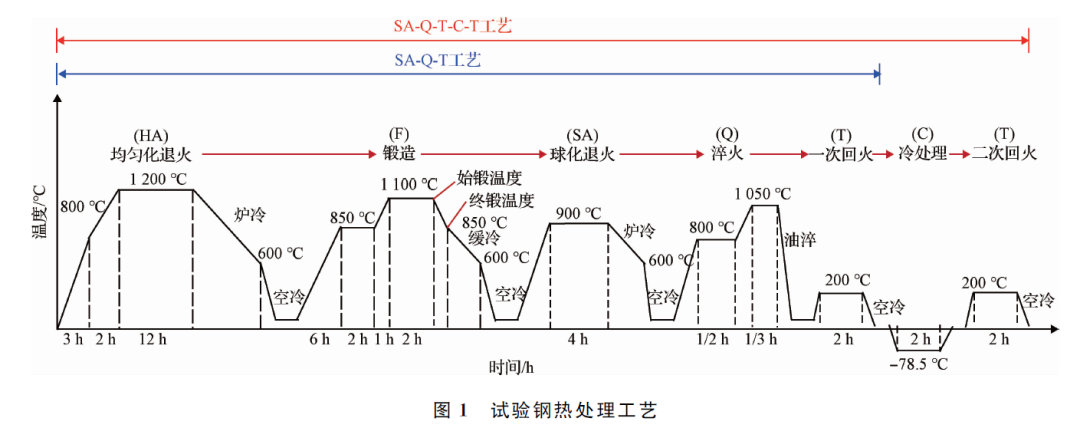

为探究不同回火工艺对440C轴承钢组织性能的影响，以含Ce超洁净440C轴承钢为研究对象，通过SEM、XRD、TEM等对比研究了球化退火-淬火-回火工艺与球化退火-淬火-回火-冷处理-回火工艺对440C轴承钢显微组织与性能的影响。试验选择的淬火温度为1 050 ℃、回火温度为200 ℃、冷处理温度为-78.5 ℃。结果表明，两种工艺下试验钢中的物相均为马氏体 + 残余奥氏体 + M23C6型碳化物。相比于仅对试验钢进行球化退火-淬火-回火的情况，在球化退火-淬火-回火-冷处理-回火工艺条件下，试验钢中残余奥氏体的体积分数由11.06%降至7.63%，一次碳化物的尺寸及数量基本无变化，二次碳化物的个数增加了49.4%、平均面积下降了24.0%；在力学性能方面，冲击功由90.5 J提高到115.0 J，拉伸试样断后伸长率由5.3%增加到8.3%,而抗拉强度仅由2 039.24 MPa增加到2 060.14 MPa，洛氏硬度由58.70HRC提升到59.09HRC，提升幅度较小。力学性能的转变归因于组织及碳化物的共同作用，本试验条件下球化退火-淬火-回火-冷处理-回火工艺更有利于440C轴承钢韧塑性的提升，但对强度和硬度提升有限。本研究为440C轴承钢在回火工艺的设计提供了参考。
