广州插件机 自动插件机有哪些工艺?—深圳市英赛特机械科技有限公司

   日期:2023-09-05 17:08:39     来源:网络整理    作者:本站编辑    浏览:50    评论:0

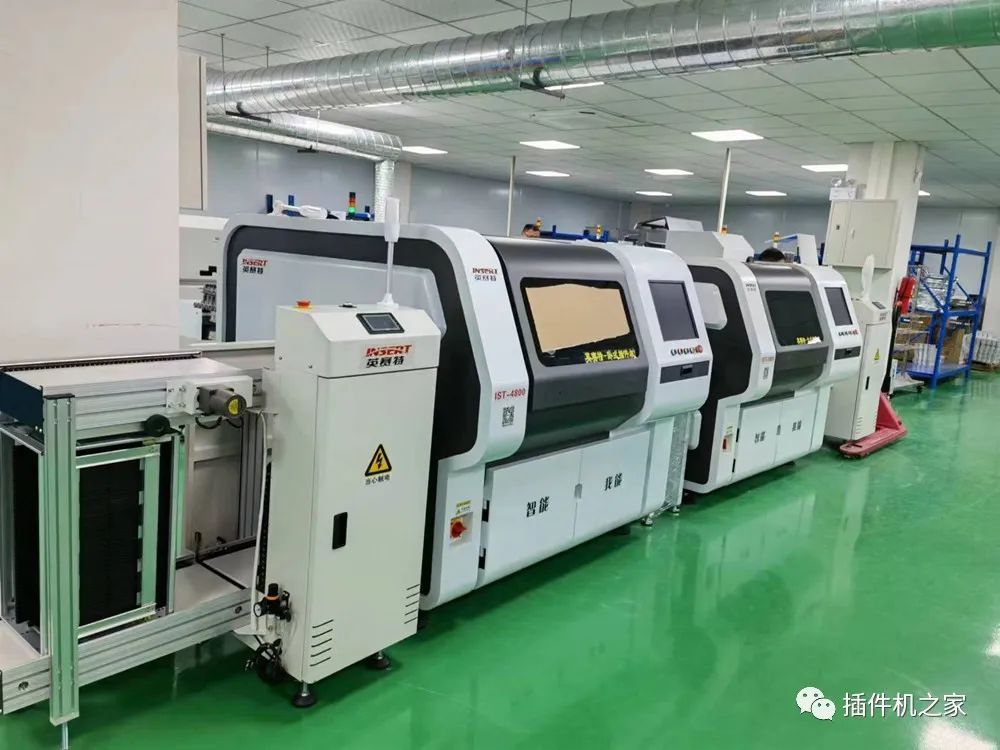

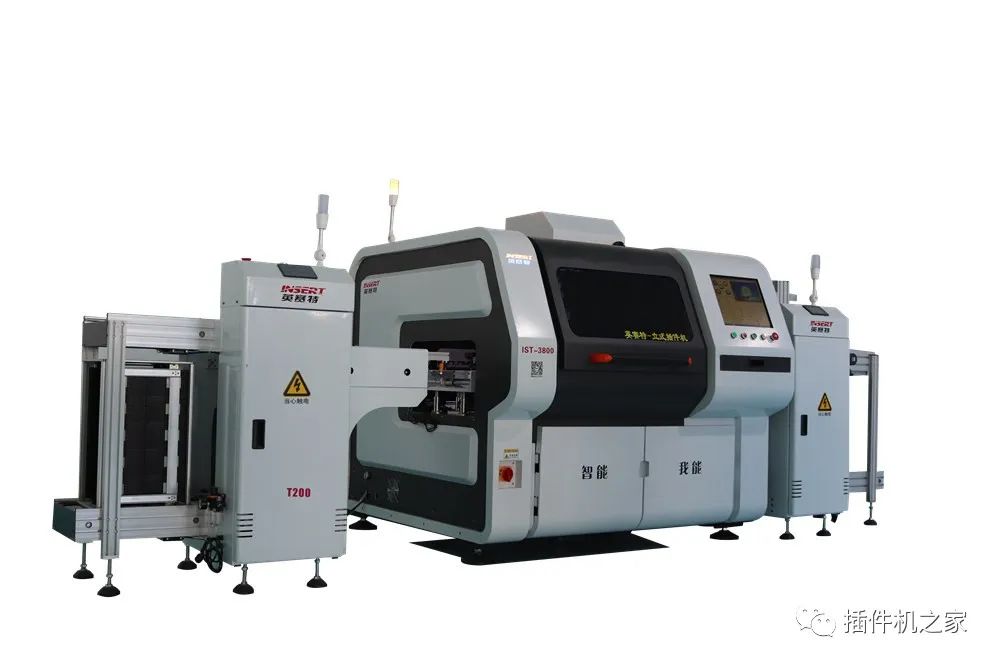

自动插件机设备(AV131/AVK/AVF),由单个插入头及切割与打弯单元组成,可由操作盘独立控制,每个插装单元中的机械装置均可对元件引线进行切削、预弯、成形并插至PCB上,还可在切割、折弯元件引线时夹持住元件,插装单元与切割、打弯单元的跨距以及插装深度可根据元件尺寸变化并由微型计算机进行控制。

1、元件尺寸 元件体长度:18.00 mm 元件引线直径:0.41-0.81mm 元件体直径:最大5.0mm 元件引线平直度容差:±0.5mm 元件跨距:5mm公制 5.08-26.00mm

2、输入编带 编带辐度差:42.00mm(±1.00mm) 元件引线距离(元件间距):5.0mm 最大允许引线伸出编带外长度:1.0mm

3、PCB

①、符合AI要求的元器件如下:1W,1/2W,1/4W,1/6W,1/8W电阻、1N41418、1N4007二极管和1W以下的稳压管(包括1W)

②、一块拼版PCB上如AI元件小于20PCS以下,效率太低,一般不考虑作AI处理。

③、AI元件插孔孔径要求:

1/4W,1/6W,1/8W电阻、1N41418二极管、1/2W以下稳压管AI插件孔径为1.20mm.

跳线AI插件机孔径为1.00。

1N4007二极管、1W稳压管、1W、1/2W电阻AI插件孔径为1.20mm。(注:双面AI插件孔径要求为单面板AI插件孔径基础上+0.20mm。

④、AI元件焊盘要求:AI元件焊盘内侧1.5mm(焊盘露铜外径距离)内不能有不同网络的焊盘或露铜,以免AI元件过波峰焊后出现连焊或影响爬电距离;且要求AI元件焊盘设定为椭圆形为好。

⑤、AI元件高度、引脚直径要求:所有AI元件本地高度应小于3.5mm;引脚直径在0.4mm<=d<=0.8mm范围内。

⑥、PCB板弯曲度曲度要求:上弯小于0.5mm,下弯小于1.2mm。

求为单面板AI插件孔径基础上+0.20mm。④、AI元件焊盘要求:AI元件焊盘内侧1.5mm(焊盘露铜外径距离)内不能有不同网络的焊盘或露铜,以免AI元件过波峰焊后出现连焊或影响爬电距离;且要求AI元件焊盘设定为椭圆形为好。⑤、AI元件高度、引脚直径要求:所有AI元件本地高度应小于3.5mm;引脚直径在0.4mm<=d<=0.8mm范围内。⑥、PCB板弯曲度曲度要求:上弯小于0.5mm,下弯小于1.2mm。
