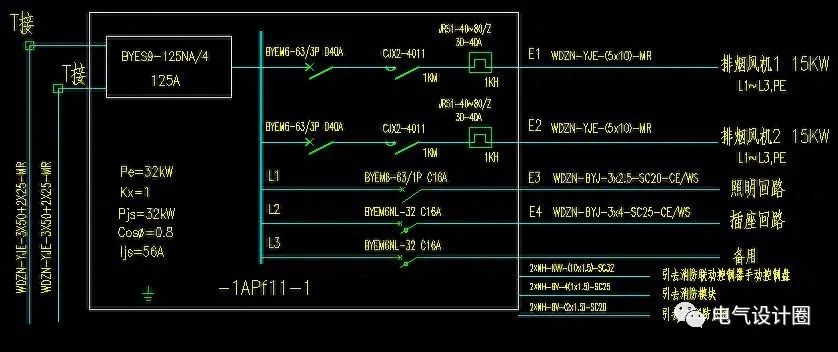

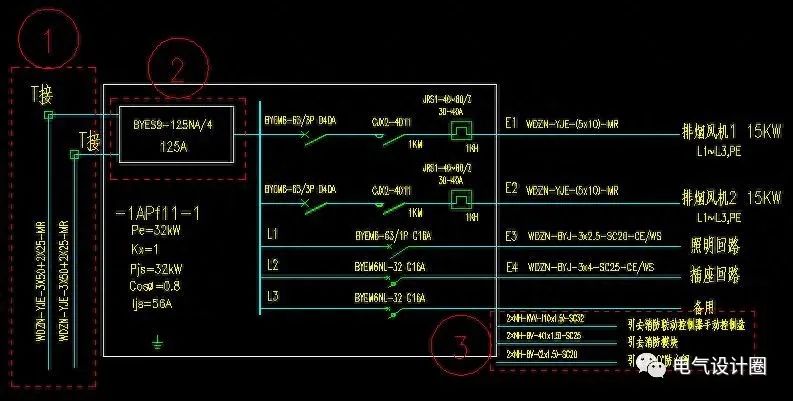

首先，我们来看一下总图:

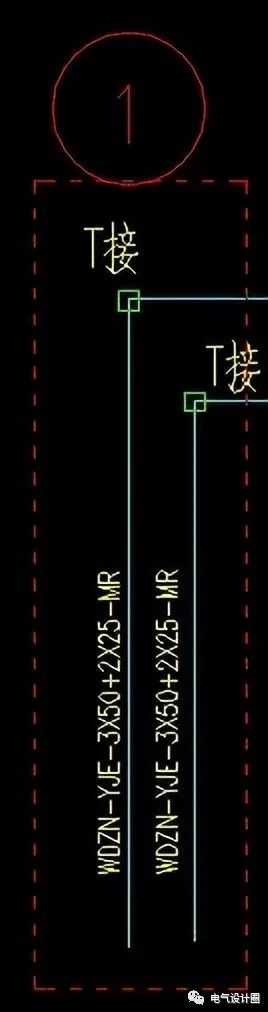

第一部分：电源进线部分，由两路电源分别进入楼层的T接箱，再从T接箱接至配电箱
第二部分：双电源

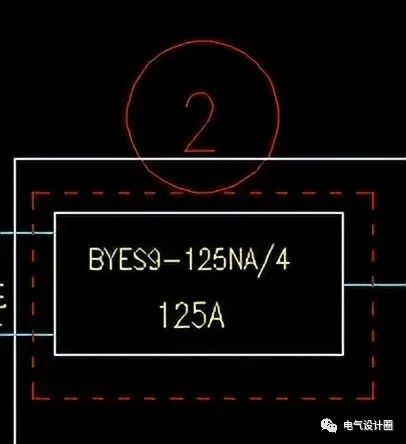

一般画法

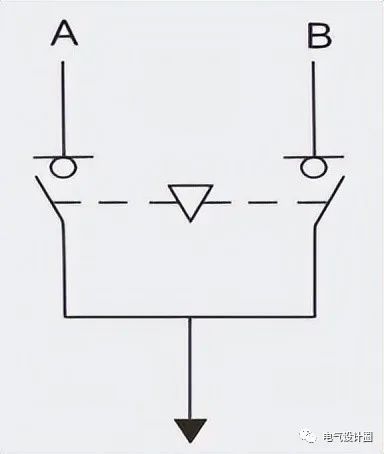

有的图为了简洁不太规范，直接这样子画
所以当我们看到一个配电箱，两路进线，我们也就会想到这应该是个双电源。
双电源：
ATSE:Automatic Transfer Switching Equipment自动转换开关设备的英文简称，从名字就可以看出它的功能。
一组主电，一组备电，可"手动"或者"自动"切换电源，以保证供电。
自投不自复：是指主电源故障或失电时自动投用备用电源，当主电源恢复供电时仍然使用备用电源
自投自复：是指电源故障或失电时自动投用备用电源，当主电源恢复供电时自动恢复使用主电源供电。
分类：
PC级：是一套独立的装置，不能分断短路电流
BC级：两个断路器组成，能够分断短路电流
有的双电源是两进线，一出线；有的是两进线，两出线，当要一出线时，要把出线两端接起来，如下图
注意：双电源的接线有下进线上出线的！具体看说明书，避免接错线。

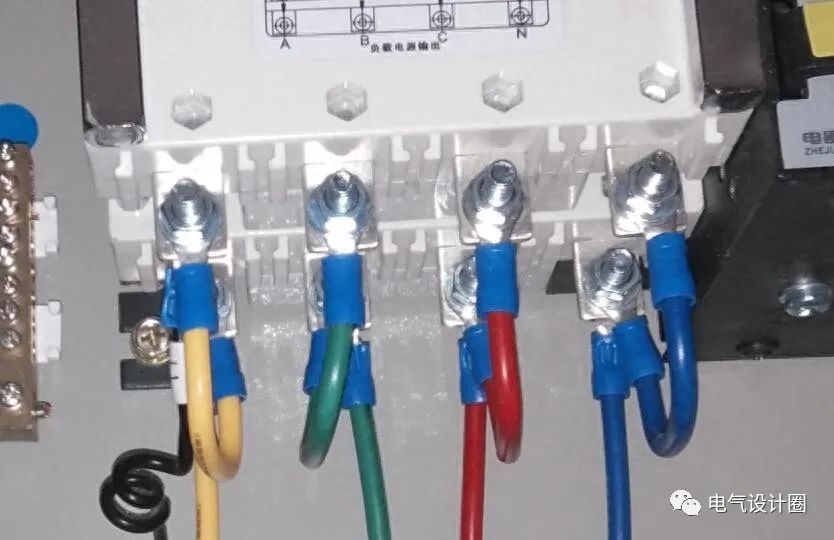

有时候双电源不能切换，一般都是检查双电源的进线，基本上都是进线的电源有故并且内部故障烧掉控制器的保险，有次遇到施工方把零线接到双电源的出线铜方上，双电源内部切换不了并且有"咔咔"响，后发现零线接错位置。（上面的图就是那次处理的时候拍的，右侧的铜方是接出线零线的，施工方接到了这里，所以双电源不能工作。）
第三部分：控制部分

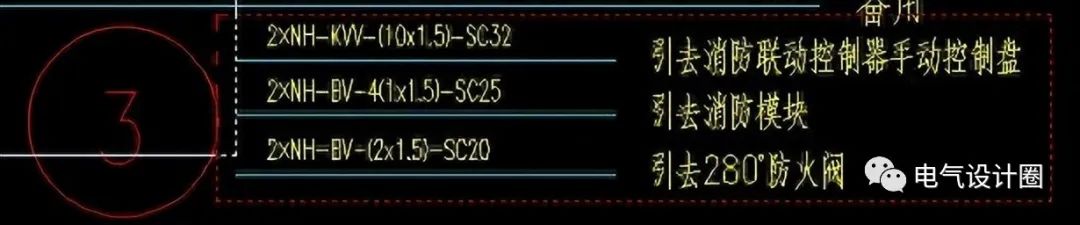

当我们看图看到这部分，

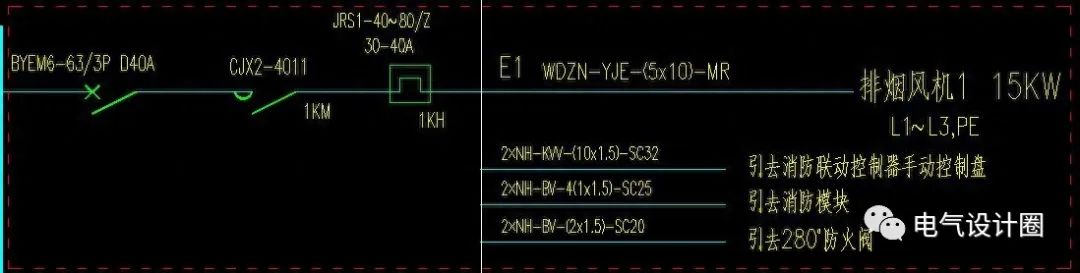

再举个例子：比如把第三部分画到排烟风机回路这里，表示这回路的风机"控制回路"有外引接线。

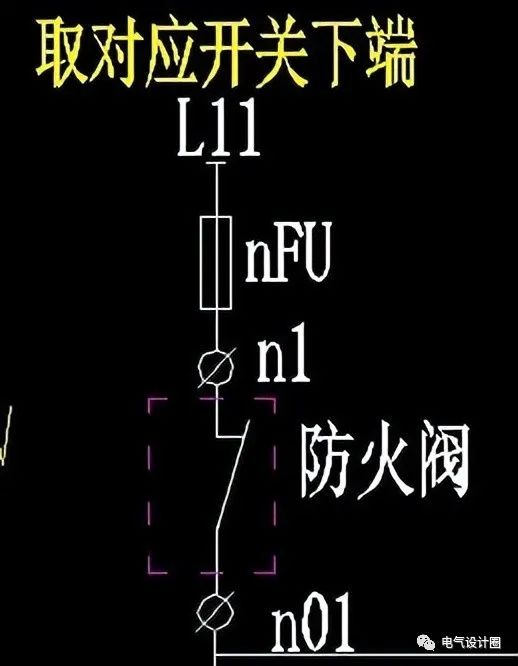

我们看上图"引去280防火阀"，对应在控制图的这个位置
这个端子的线要接去防火阀。
