高压电工必懂的开关柜巡视方法

日期：2023-09-04 08:25:12 来源：网络整理作者：本站编辑评论：0

该资料已在星球更新，会员可扫码直接下载

点击领取>>168页讲透电力系统继电保护配置培训教材

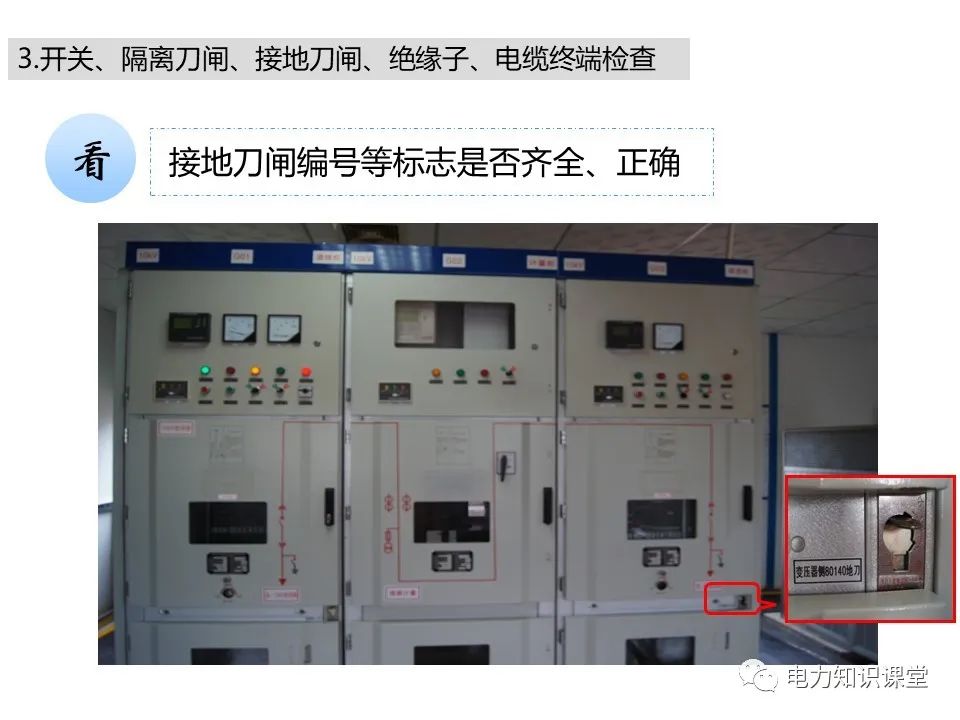

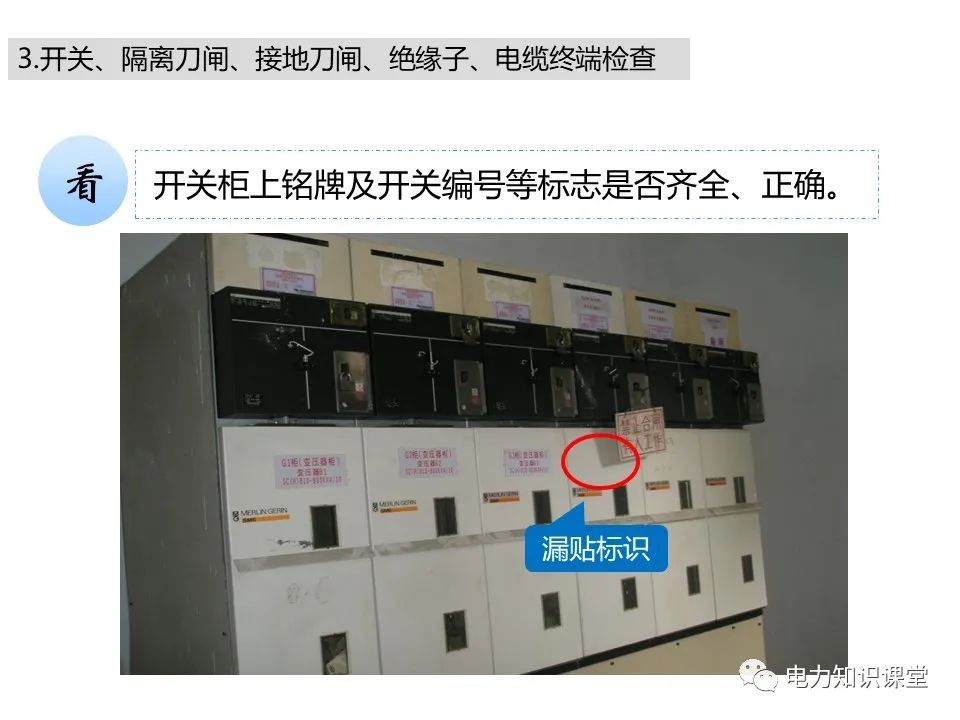

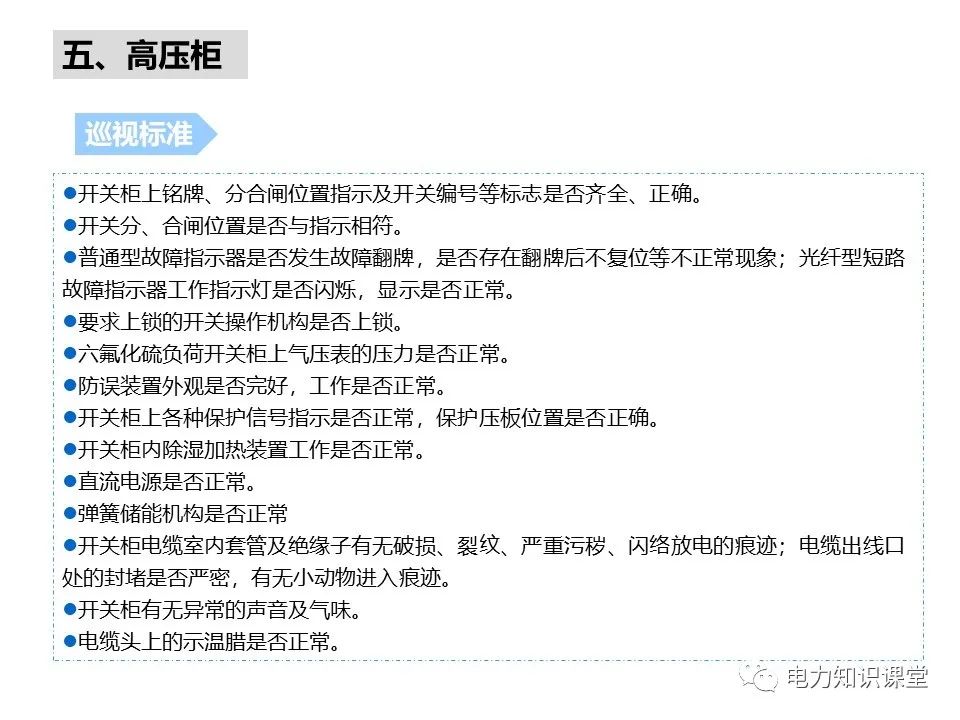

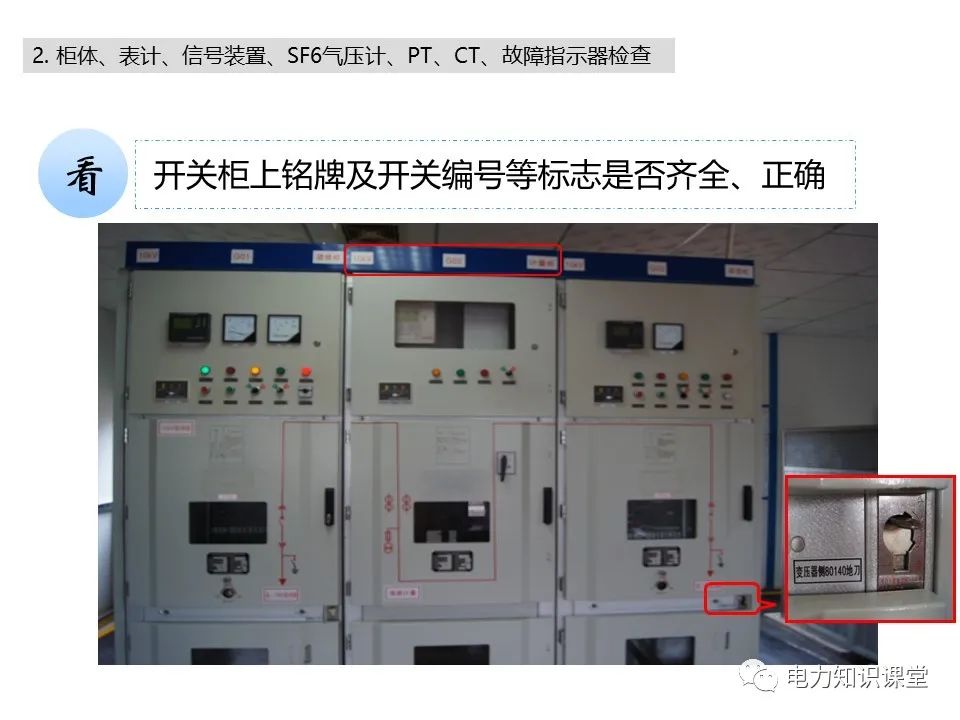

l开关柜上铭牌、分合闸位置指示及开关编号等标志是否齐全、正确。

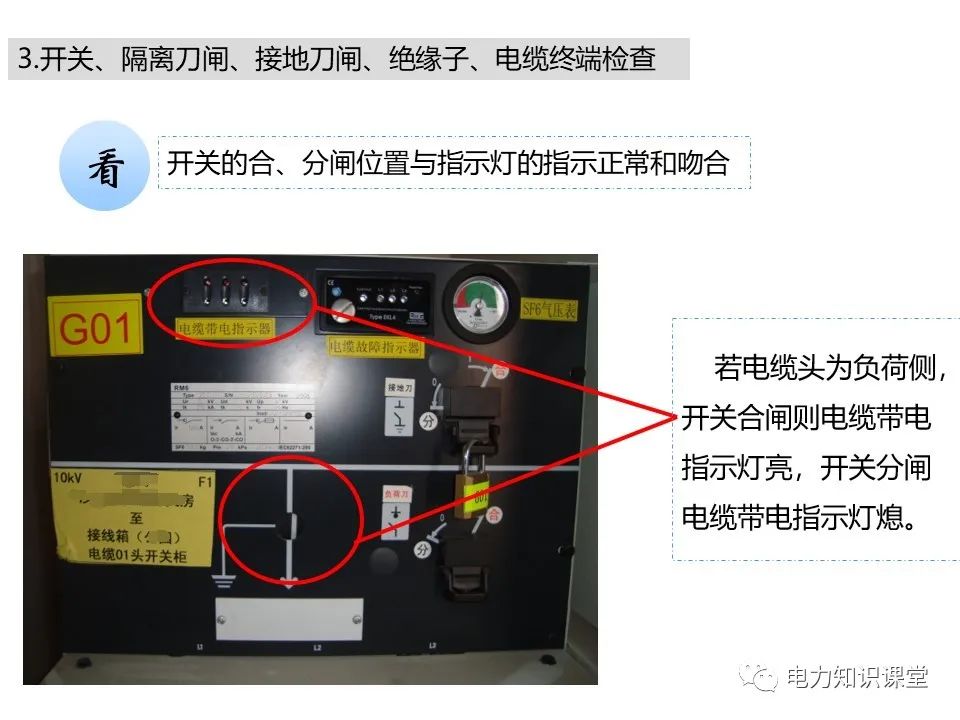

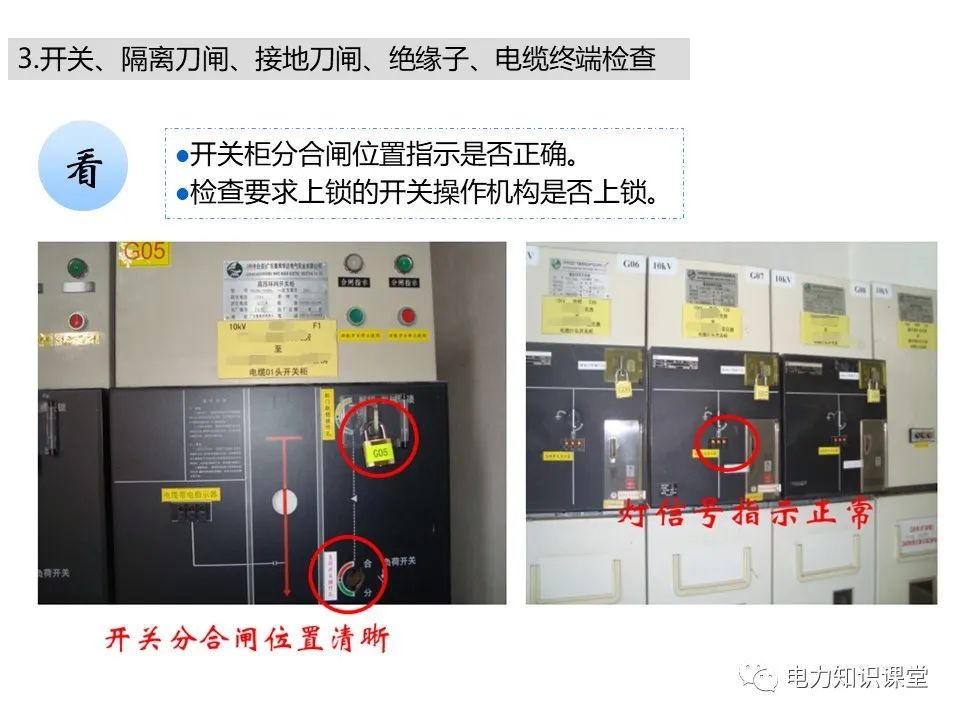

l开关分、合闸位置是否与指示相符。

l普通型故障指示器是否发生故障翻牌，是否存在翻牌后不复位等不正常现象；光纤型短路故障指示器工作指示灯是否闪烁，显示是否正常。

l要求上锁的开关操作机构是否上锁。

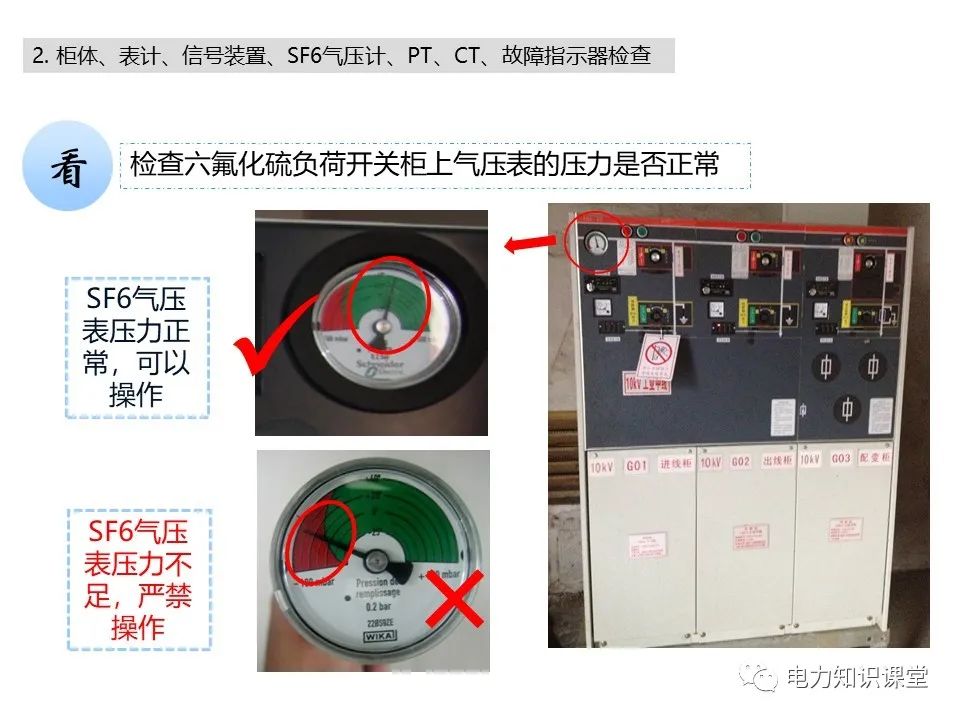

l六氟化硫负荷开关柜上气压表的压力是否正常。

l防误装置外观是否完好，工作是否正常。

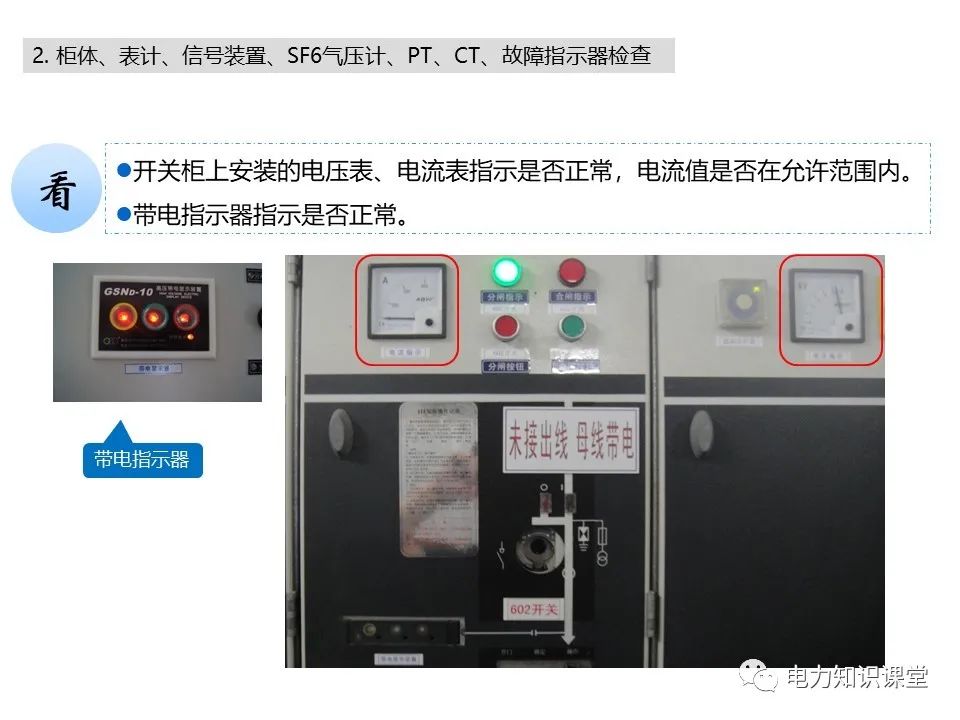

l开关柜上各种保护信号指示是否正常，保护压板位置是否正确。

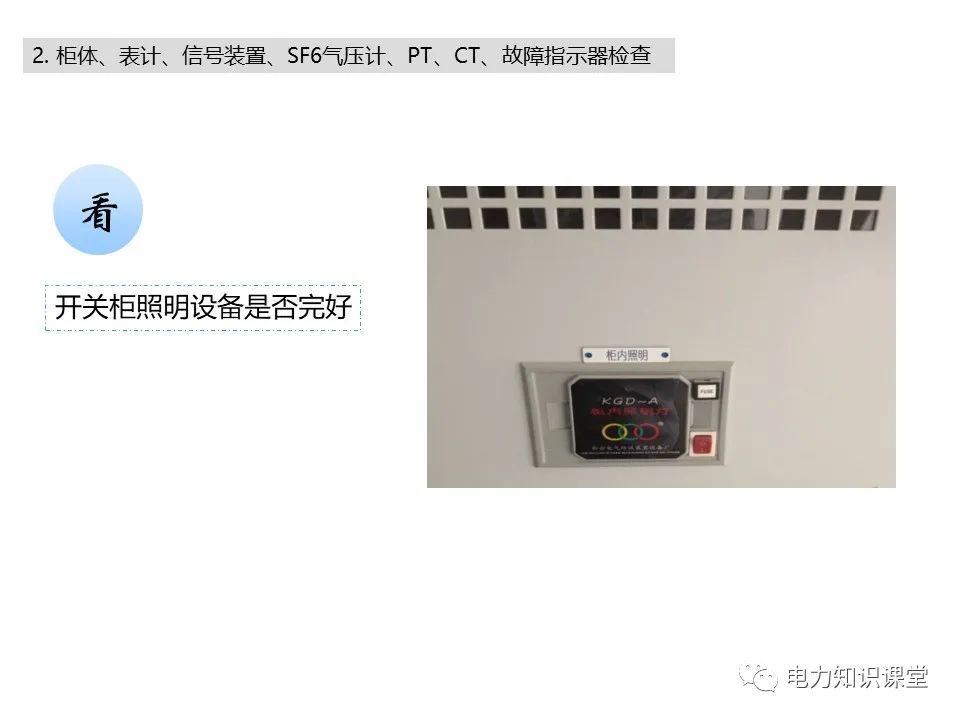

l开关柜内除湿加热装置工作是否正常。

l直流电源是否正常。

l弹簧储能机构是否正常

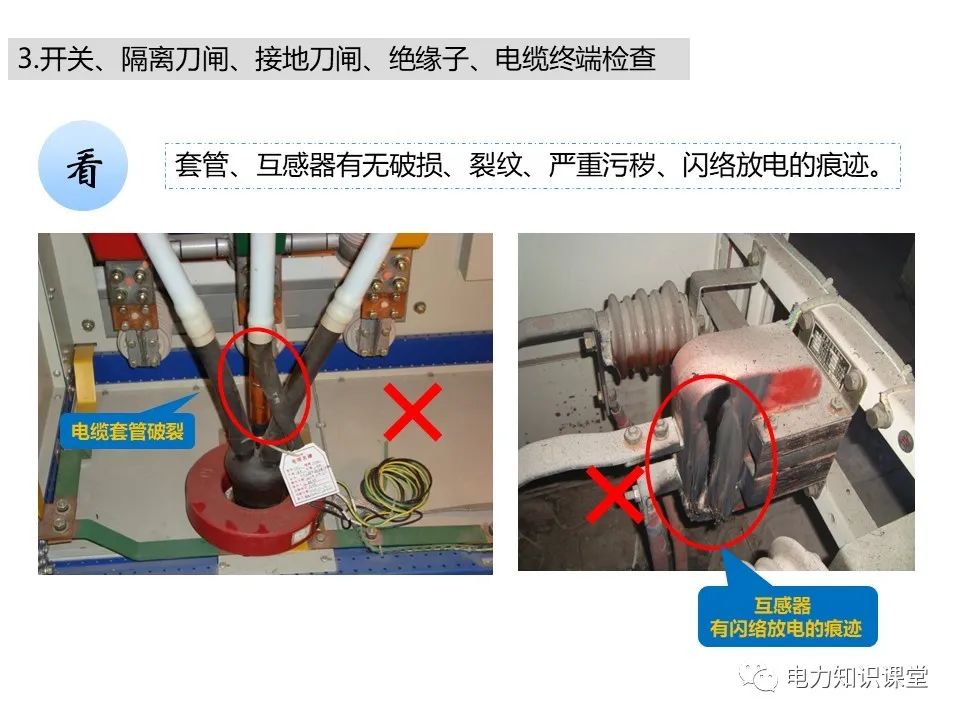

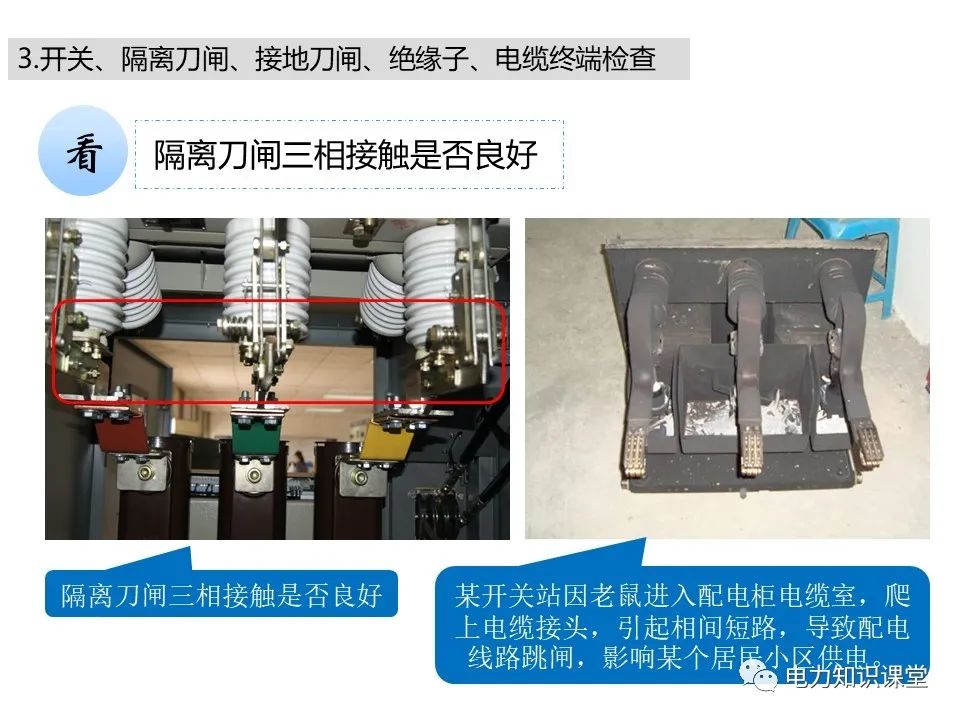

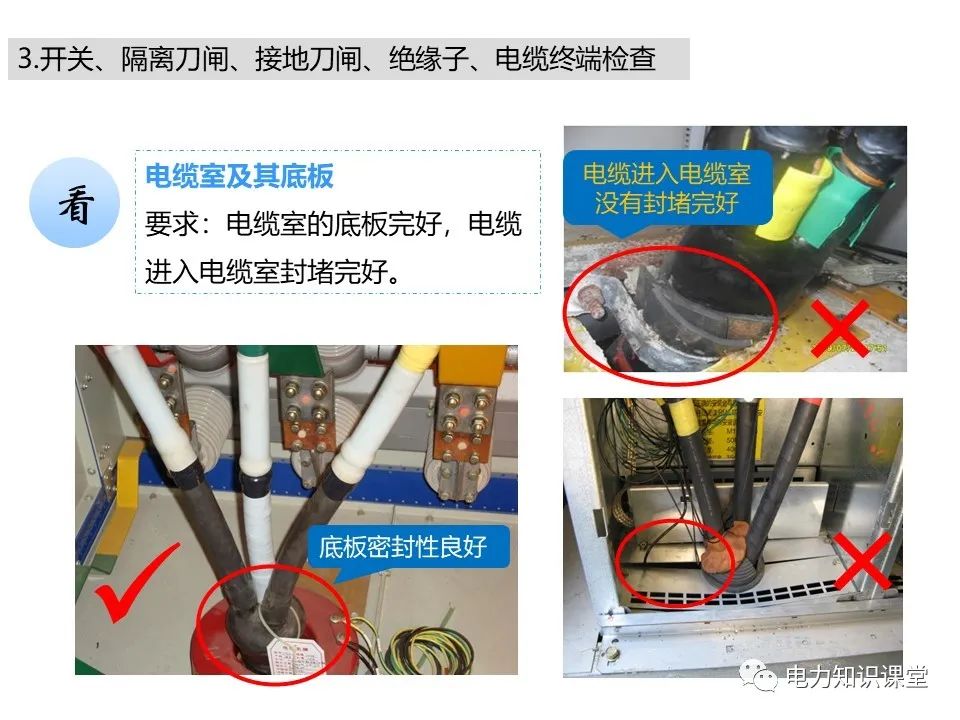

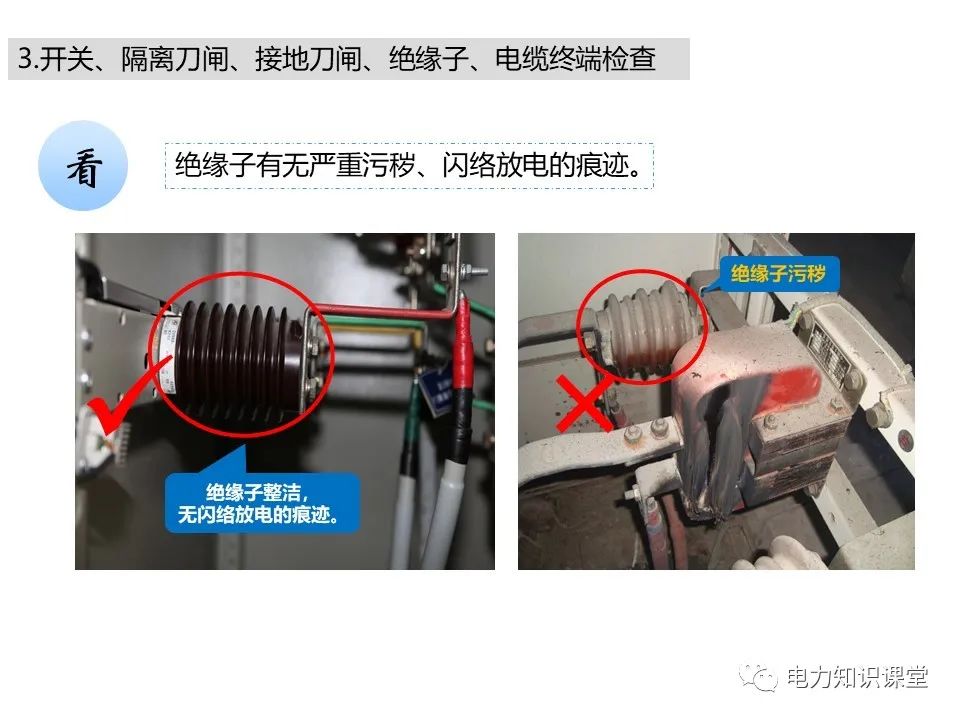

l开关柜电缆室内套管及绝缘子有无破损、裂纹、严重污秽、闪络放电的痕迹；电缆出线口处的封堵是否严密，有无小动物进入痕迹。

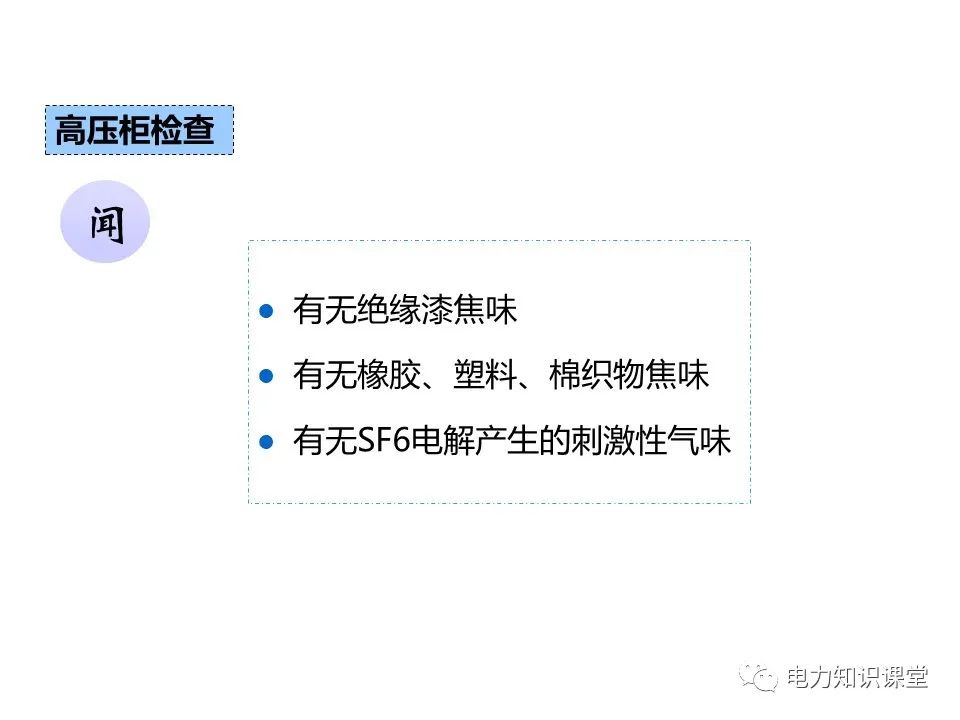

l开关柜有无异常的声音及气味。

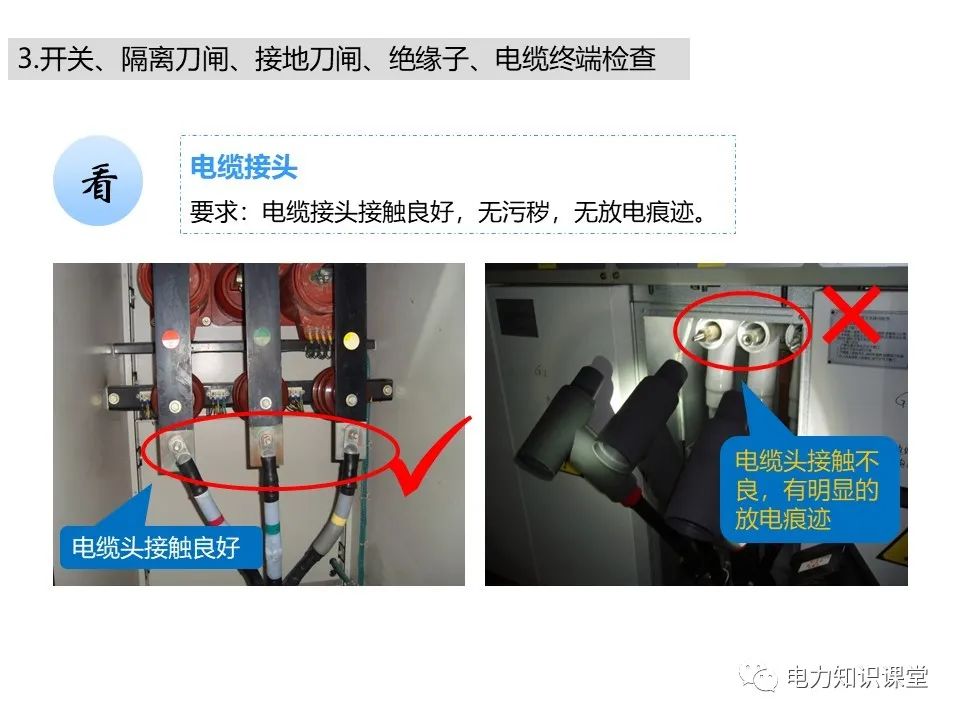

l电缆头上的示温腊是否正常。

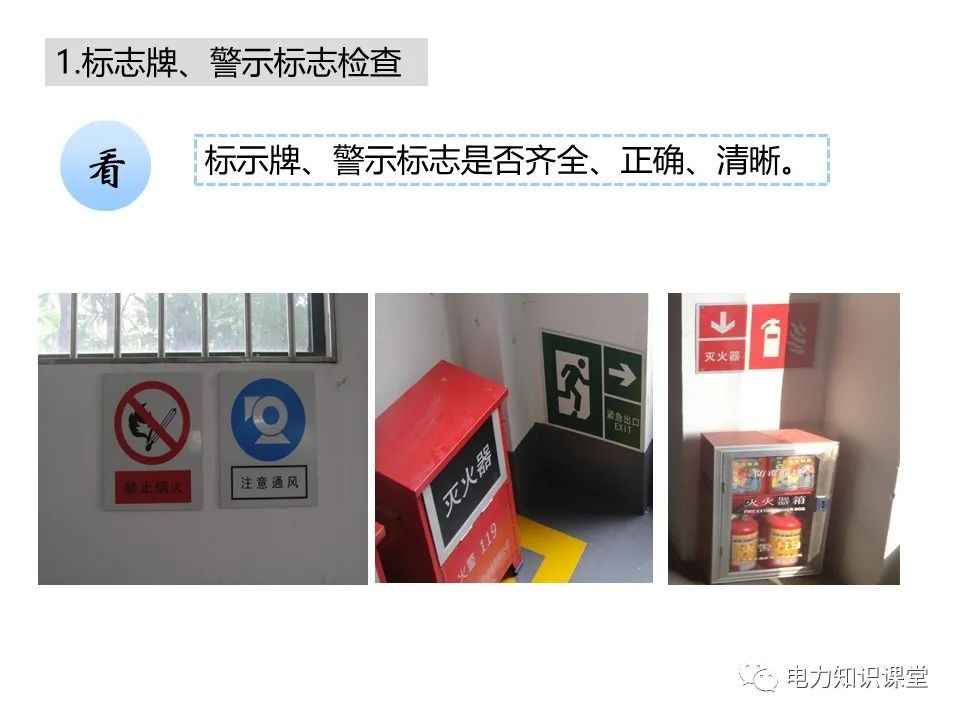

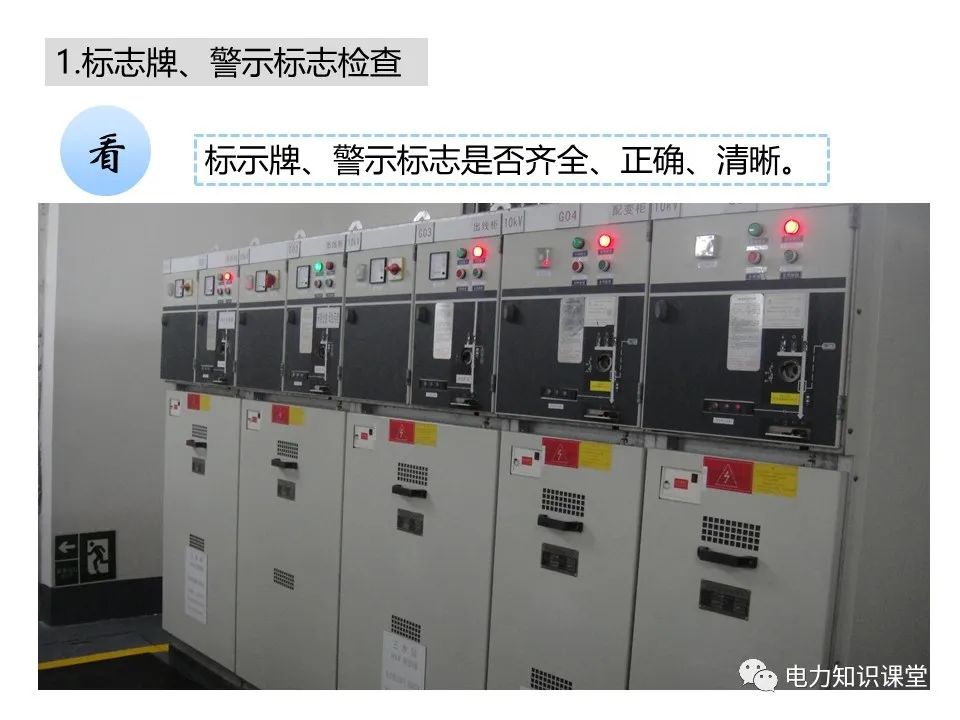

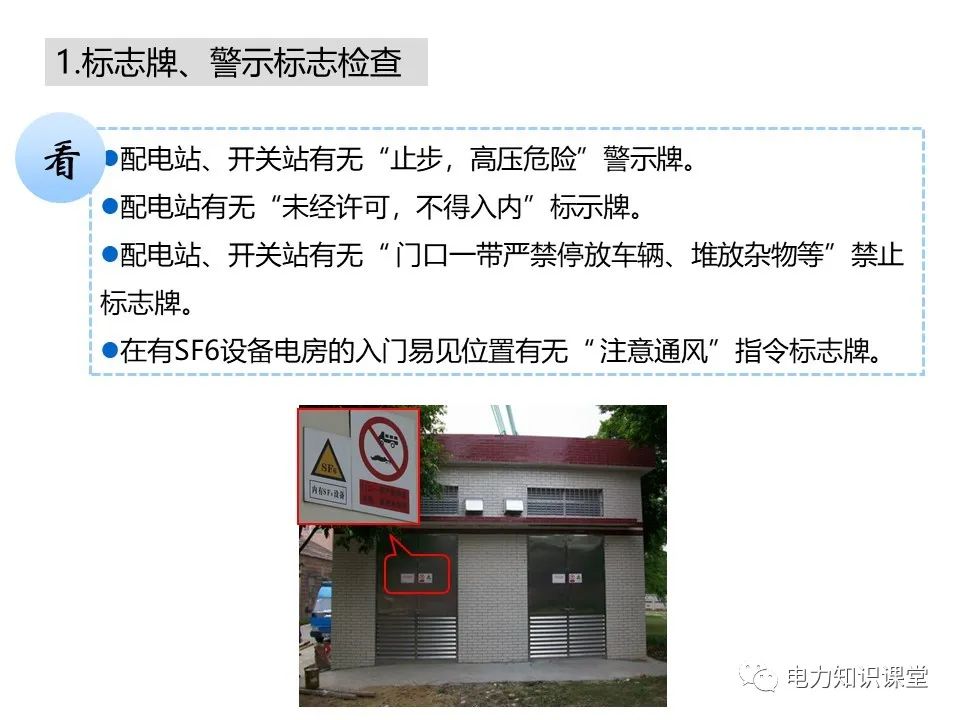

1.标志牌、警示标志检查

配电设备巡视缺陷清单—标志牌、警示标志检查

序号	设备	缺陷内容	编码	缺陷分类
174	配电站、开关站	配电站、开关站、电缆分接箱标示牌不正确、缺失	P18	Z
175		配电站、开关站、电缆分接箱缺少“ 门口一带严禁停放车辆、堆放杂物等”禁止标志牌	P19	Z
176		配电站、开关站、电缆分接箱缺少“止步，高压危险”警示牌	P20	Z
177		配电站缺少“禁止烟火”标示牌	P21	Z
178		配电站缺少“未经许可，不得入内”标示牌	P22	Z
179		在有SF6设备电房的入门易见位置缺失“ 注意通风”指令标志牌	P23	Z
180		配电站缺少“变压器室”标示牌	P24	Z
181		配电站缺少“高压室”标示牌	P25	Z
182		配电站缺少“低压室”标示牌	P26	Z
