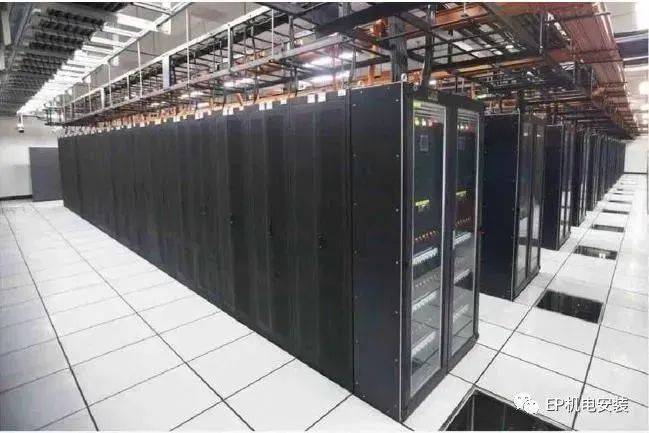

一、机房布线技巧线缆在敷设前，必须使用标签标明每根线缆的起始位置以及信息点的编号；在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应灵活利用用固线器或者尼龙扎带，做到横平竖直不交叉；并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。进入机柜的所有线缆必须从机柜的上方或下方的进线孔敷设，跨机柜走线时，同样需要穿过机柜上线孔或下线孔进行敷设。

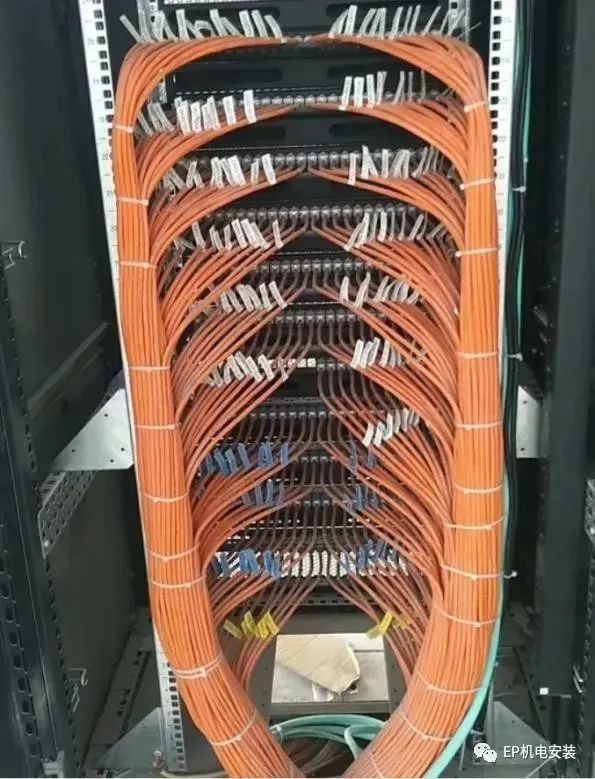

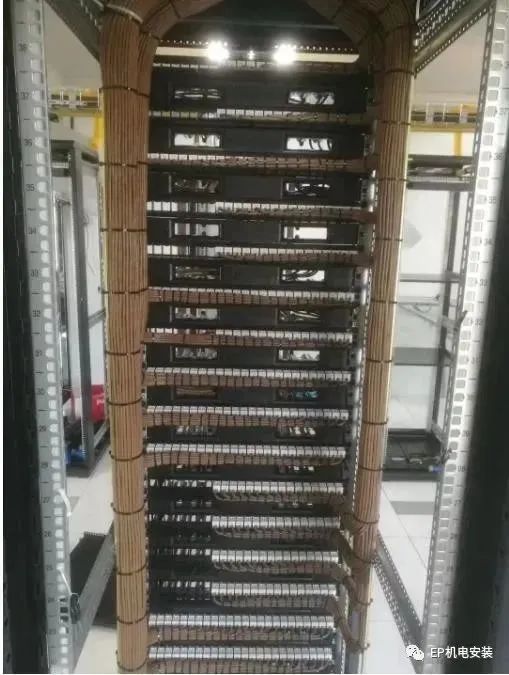

二、机柜理线技巧从桥架上方或下方进入机柜再到各个配线架或设备的线缆必须顺畅，不允许线缆交叉，沿机柜后方两侧立杆向上或者向下引入配线架；机柜内每一层配线架的线缆造型要统一，机柜内每一次线缆绑扎要在统一平面上。1、工作开始前需要准备的工具有：理线板、理线夹、扎带、标签纸、线缆端接工具等，还需准备一张自制理线表，将机柜内所有设备的安装位置及所有线缆的接入位置进行规划，这样才能从线缆一进入机柜便可按已规划好的位置进行分别绑扎。2、线缆进入机柜后，根据机柜内配线架或者交换机的摆放位置，线缆按照规划好的接入顺序，由最上面的配线架接入线缆，按顺序往下进行分组及整理绑扎；首先将接入第一个配线架的线缆用理线板进行定位；按照顺序将线缆穿过理线板，每隔20cm绑扎一处并固定在机柜内的扎线板上，注意绑扎时每根线保持与前次绑扎的位置相同，不能出现有些线由外层转入内层，绑扎时松紧度要适宜，太松会导致线缆移位，太紧会对线缆造成伤害。3、当线束绑扎至配线架背后的托架上后，先将线束绑扎在托架上，从线束根部按照接入线缆的顺序，每两根绑扎在一起，然后根据规划好的走线线路由，对每根线缆长度进行测量后（此处特别注意线缆测量，需要预留减去线缆皮打上配线架的长度）；剪掉多余的线，每剪掉一根线缆必须重新贴上标签，标签需要贴在线缆弯曲处，并保持同一高度和朝向。

4、线缆裁剪后就可以将线缆打入配线架，打接模块需要认真、细心，否则会出现模块打接不成功，如果出现打接不成功，要小心处理，避免实施工程中出现线缆二次剥线。5、将所有线缆打入配线架后，需要对每根网线进行测试，保证每个点位通讯正常。

三、配线架及各种辅助设备及工具的功能及使用方法配线架是综合布线系统的管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽，是网线与网络设备连接的桥梁。配线架可以方便网络管理，提高管理效率，减少网络故障的发生。如果没有配线架，将前端的信息点直接接入到交换机上，这样管理上也比较容易混乱，用户的增减、管理等多次插拔可能引起交换机端口的损坏。配线架的存在就解决了这个问题，可以通过更换跳线来快速、灵活地对网络重新配置。同时，配线架的使用，也使工作间、设备间等场所变得整洁、有序，避免各种线缆的杂乱无章。各种规范的标记、连接，使得系统管理员在维护、管理时一目了然，使网络线路的改动更简单。1、常用的配线架有网络配线，一般使用的网络配线架规格为24口网络配线架和48口网络配线架，再根据所使用的网线类型选用超五类、六类等及屏蔽或非屏蔽配线架。

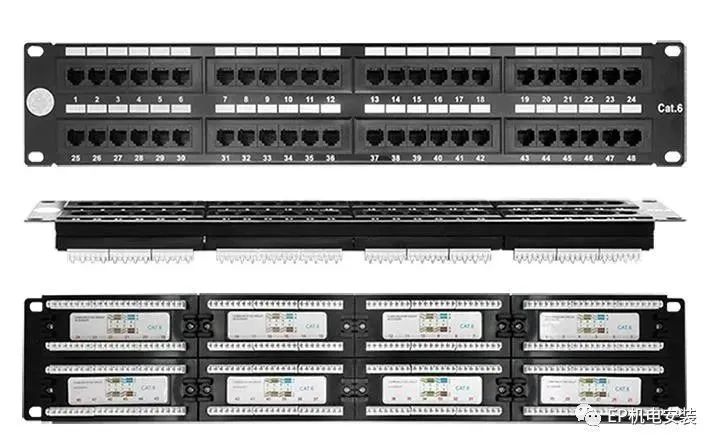

网络配线架的作用主要是用以在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆（超5类或者6类线）进入设备间后首先进入配线架，将线打在配线架的模块上，然后用跳线（RJ45接口）连接配线架与交换机。网络配线架的配置是根据前端信息点的数量再加上一定的冗余来配置。2、常用的语音配线架为100语音配线架，分为25对、50对、100对、200对等。

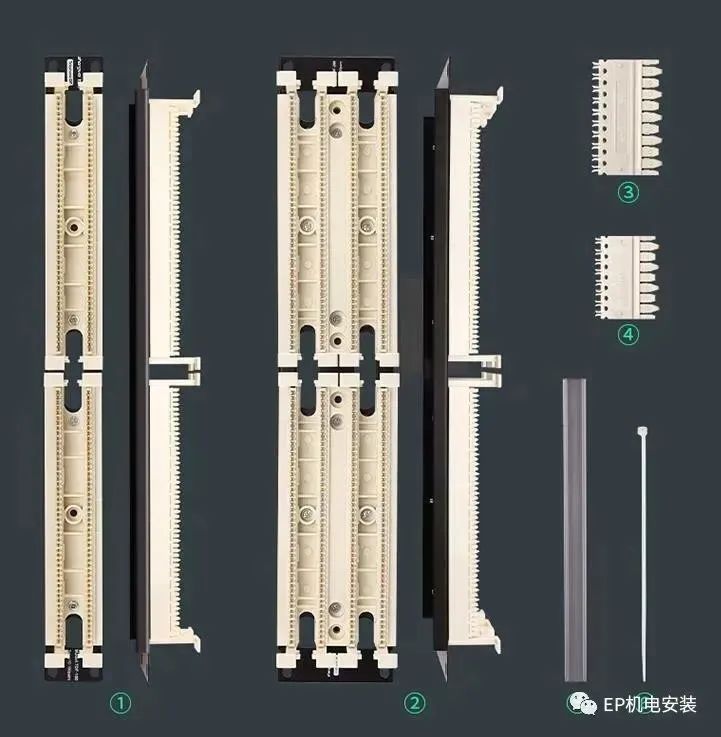

110语音配线架主要用于配线间和设备间的语音线缆的端接、安装和管理。110配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用。110配线架的配置是根据大对数的数量来配置的，如前端有70个语音点位，则需要敷设一条100对大对数，配置一个100对110配线架。
3、常用的光纤配线架常用的规格为12口~288口等；

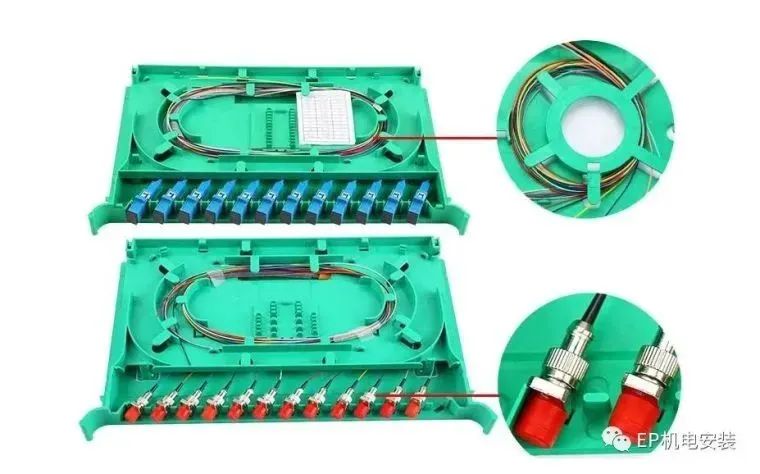

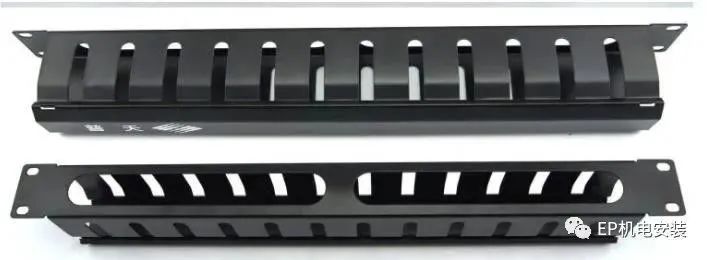

光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。由于光纤配线架的规格型号很多，所以光纤配线架的选型应重点考虑以下几个方面：（1）纤芯容量一个光纤配线架应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。（2）功能种类光纤配线架作为光缆线路的终端设备应具有4项基本功能。①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。④存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。4、理线器、理线板和理线夹的作用及使用方法4.1、理线器的作用：理线器，是一种安装于机柜与配线架配合使用的配件，能够让电缆更加顺畅平行进入机柜配线架。让机柜整体走线更加美观及规范。理线器的配置是根据机柜里面的配线架及交换机数量来配置的，一般是两个配线架或者两个交换机或者一个配线架一个交换机，中间安装一个理线器。

4.2、理线板的作用：理线板是正向理线的必备工具，它可以采用纤维板、层压板或木板在现场自制。用于梳理线序，固定线类，当双绞线穿入理线板后，彼此之间的相对位置就基本固定，根据其位置进行绑扎时不容易出现大的错位现象，更不易出现线缆的交叉现象。

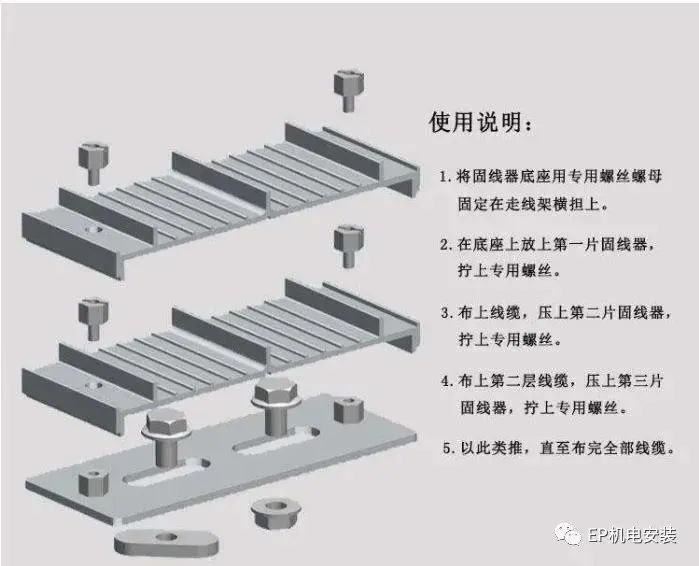

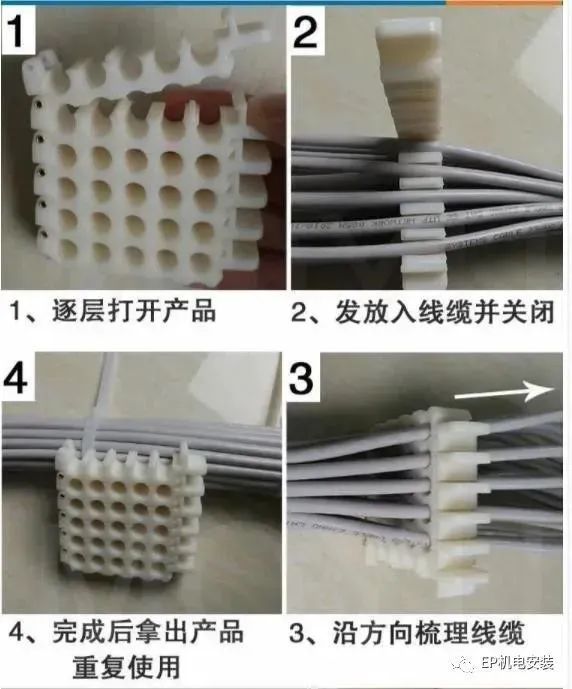

4.3理线夹的作用：理线夹，又叫固线器、压线器、固线卡或线缆固定器。顾名思义，就是用来固定线的器具。使用的理线夹对线缆进行施工，可以很方便的对各类线缆进行分层分组，安装后线路整洁美观、散热良好。解决了施工中各类线缆相互交叉相互影响的问题；还能够尽量分散线缆承载的重压，保证线缆的使用寿命和安全周期，消除火灾隐患。固线器可方便拆除、易安装，彻底解决传统固线方式导致线路无法更换的问题。新型固线器可方便更换及调整线路，并且保持线路安装整洁美观。

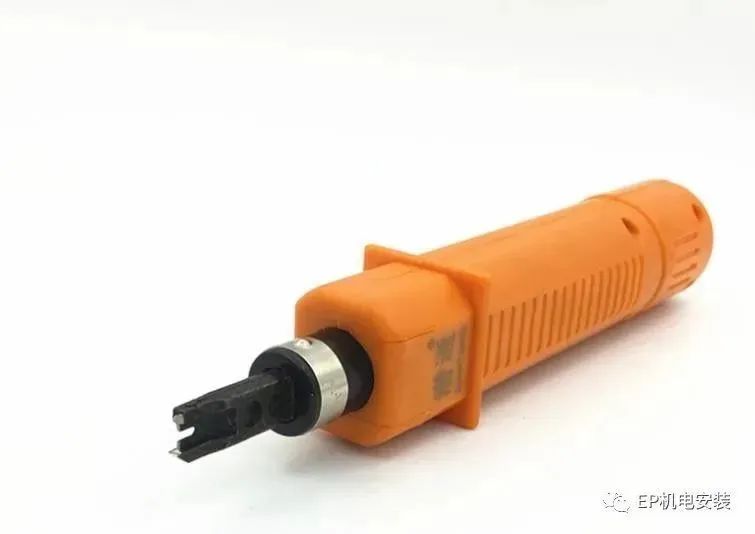

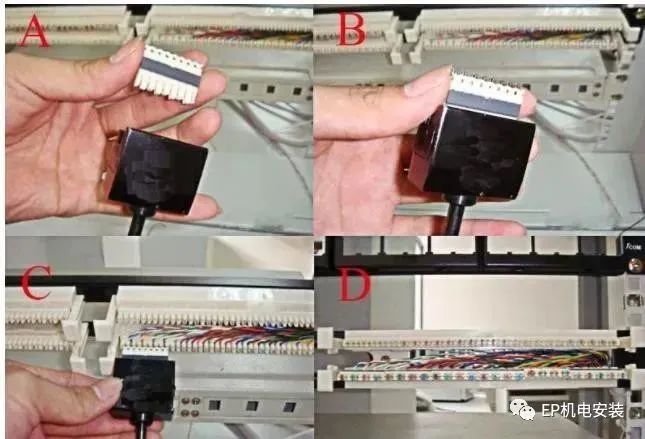

5、线缆端接工具的使用方法5.1、5对110型模块钳，此工具是一种简便快捷的110型连接端子打线工具，是110配线架卡接连接块的最佳手段。一次最多可以接5对的连接块，适用于线缆、跳接块及跳线架的连接作业，端接工具和体座均可替换，打线头通过翻转可以选择切割或不切割线缆。工具的腔体由高强度的铝涂以黑色保护漆构成，手柄为防滑橡胶。打线刀的使用方法：将模块放到模块钳上，对准110配线架上的接线柱，用力下压，压实，听到咔哒一声，这样一个模块就打好了，需要注意的是，下压之前要确保模块钳与配线架上的接线柱保持水平，否则会对接线柱及模块造成损坏。

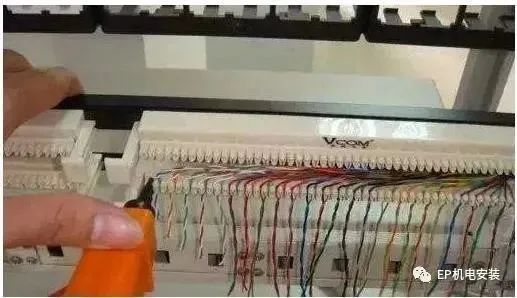

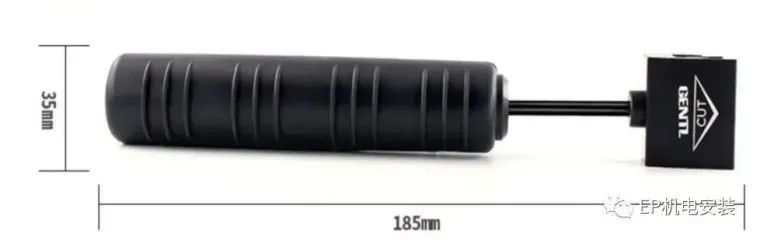

5.2、单对110打线钳：适用于线缆、110型模块及配线架的连接作业。使用时只需要简单地在手柄上推一下，就能完成将导线卡接在模块中，完成端接。使用方法：先在模块上按照线序将线芯整理好，然后开始压接，压接时必须保证打线钳方向正确，有刀口的一边在线端方向，压接后，刀口会将多余线芯剪短。如果刀口方向错了，则会将要用的网线剪断或者损伤；打线钳必与模块持水平，对准后用力向下压，听到咔嚓声，配线架中的刀片会划破线芯的外包绝缘外套。

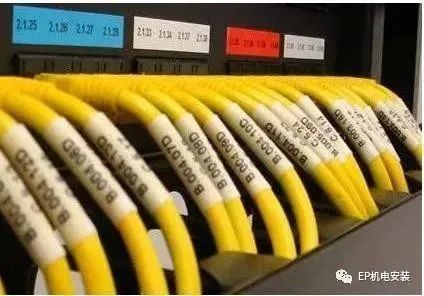

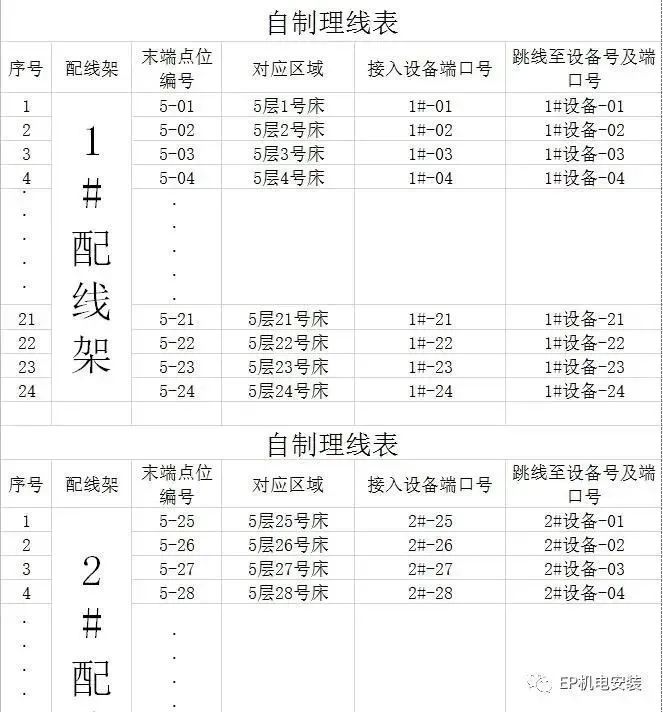

6、标签填写规范布线标签标识是为了为用户今后的维护和管理带来最大的便利，提高其管理水平和工作效率，减少网络配置时间。电缆标识最常用的是覆盖保护膜标签，这种标签带有粘性并且在打印部分之外带有一层透明保护薄膜，可以保护标签打印字体免受磨损。除此之外，单根线缆/跳线也可以使用非覆膜标签，旗式标签，热缩套管式标签。线缆的编号方式：线缆编号时应按逻辑、层级、结构关系而定，要求清晰，简洁描述出线缆去处及编号；例如：某医院5层1号病房的网络点位，那么在机柜处的标签应为：《X#楼-05层-1床-01#》，考虑到医院有可能装修重新布置，只写床号以后会对不上，所以还需写上点位编号，此编号需跟网络面板上的编号一致；在末端点位处的线缆标签应为：《X层-X#机柜-X#配线架01-01#》，如每层只有1个机柜和1个配线架可只写：《配线架01-01#》。跳线的编号则根据插入的设备编号及端口写清楚，例如：跳线从1号配线架1号端口跳至1号交换机1号端口，在交换机端则写为：《至1#配线架01》，在配线架端则写为：《至1#交换机01》，如有多台机柜的机房，机柜之间的跳线，则应标明机柜号，如《至X#机柜-X#交换机XX》。7、如何自制理线表综合布线系统，在我们开始布线之前，需要在图纸上对每个点位进行编号，这样我们才知道，每条对用哪个位置。在网线接入配线架的时候，我们需要根据各个点位的功能及区域分别接入不同的配线架。开始理线之前我们则需要先理清楚哪些点位接入哪个配线架，这样才能更快捷、更好的整理出每一组线，那么就需要自制一份理线表，理线表需要清晰的写清楚各个编号的线缆对应的区域及接入设备的位置，如下图：以医院住院病房举例
