电路图中一般分为主回路和控制回路两大部分。
主回路是从电源到电动机的接线，负载大，所以通较大电流。
控制回路是控制主回路通断动作的电路，当然还包括信号指示电路、保护电路部分，它的负载只是电器元件的线圈和指示灯灯，比较小，所以通较小电流。
一般习惯规定主回路画在左侧或上侧，控制回路画在右侧或下侧。

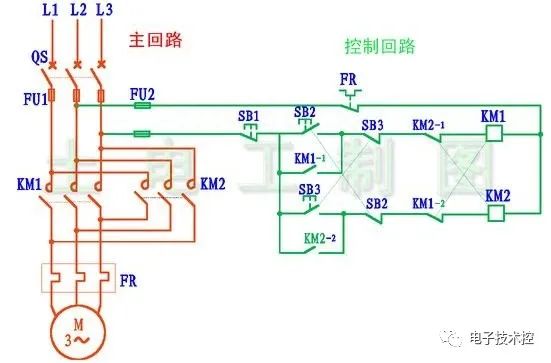

图1
如图1中，左侧红色部分是主回路，右侧绿色部分为控制回路。
电路图中各电器元件的触点都按没有通电或不受外力作用（比如按钮，不按下时）时的状态画出。
电路图中电机及各电器元件不画实际的外形图，而采用统一规定的国际图形符号和文字符号画出。比如：一般情况下，接触器文字符号为KM，按钮为SB，中间继电器为KA。
电路图中同一电器的不同部件可以不画在一起，按其作用画在电路中不同位置，但同一个电器元件的各个部件，要标以相同的文字符号。比如：接触器线圈在电路图中文字符号为KM，那么这个接触器的主触点和辅助触点也要标为KM。

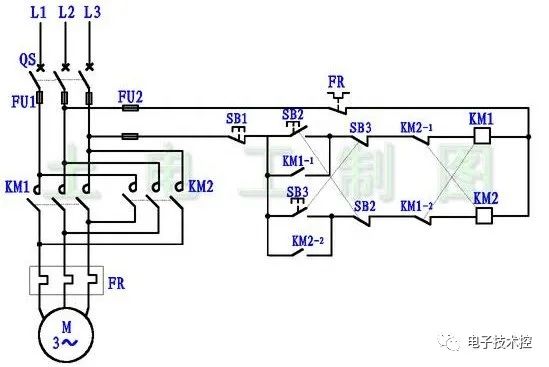

图2
如图2中，比如正转接触器KM1，主回路中主触点标示为KM1，控制回路中此接触器线圈、辅助触点也同样标KM1，当然，一个接触器有若干辅助触点，为了区分明显，可以加上后缀，比如：KM1-1、KM1-2。也可以不加后缀。
电路图中，各个电器元件的触点，一般规定为"上开下闭"或者"左开右闭"。
电路图中线路交叉时，如果交叉的线路连接，要用小黑圆点表示，如果没有小黑点，则表示交叉的线路不连接。

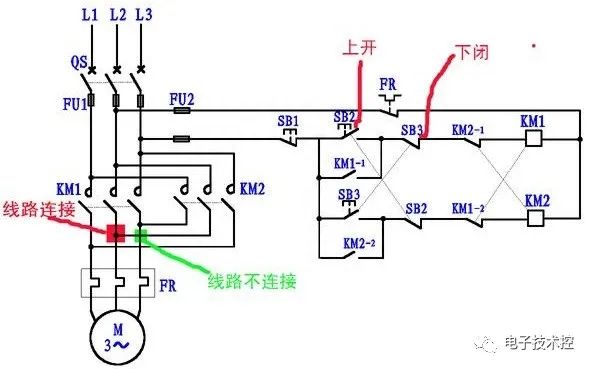

图3
图3中，电器元件常开触点，一般规定朝上画。常闭触点朝下画。交叉的线路，带小黑点，标示线路是连接的，如果没有小黑点，表示交叉的线路并不联通。
