线切割加工余量应当如何计算

日期：2023-09-02 17:22:01 来源：网络整理作者：本站编辑评论：0

线切割加工余量应当如何计算

今天的话题是，如何计算线切割加工余量。

首先，小编提醒各位朋友计算线切割加工余量时，总的加工余量和工序加工余量要分开来确定。总的加工余量的大小和选择的毛坯加工精度有关。

用查表修正法确定工序加工余量时，粗加工工序的加工余量不应查表确定，而是用（总加工余量-各工序余量），同时对求得的粗加工工序余量进行分析，如果过大，则应适当减少总加工余量，如果过小，要增加总加工余量。

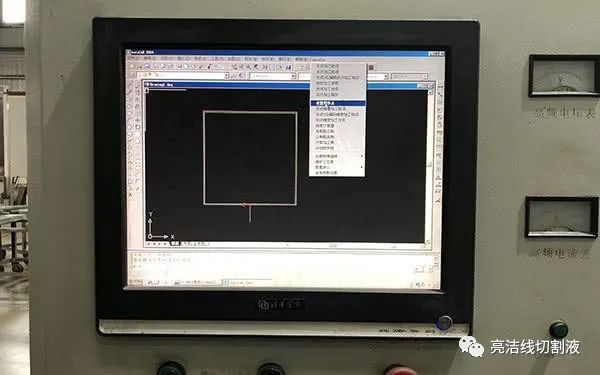

在一块20X20的板上使用线切割开出一个10X10的方。

如果该钼丝直径为0.5，放电间隙为0.25，那么实际加工尺寸为以中心为基点走9X9即可。实际的补偿等于（钼丝半径+单边加大量），朋友们实际操作几次就会搞明白了。放电间隙应该有标准手册的，根据板的厚度、钼丝半径大小和电流大小来确定。

总结一下，内孔跟外围是相反加减的，如果切割内孔要紧的话是用正数（钼丝直径/2加电流量）加上你要放的单边间隙，加大间隙的话呢，刚好是相反。正数（钼丝直径/2加电流量）减去你要的间隙。超出正数范围值的时候补偿打在外面。示例：钼丝0.18/2 + 0.01=0.1 -0.2 = -0.1，这个时候补偿值0.1打在外面。割外围的时候跟切割内空是相反的理论算出补偿值加大间隙（0.18/2+0.01）加上你要放的间隙缩小（0.18/2+0.01）减去你要的间隙超出范围值补偿打在里面。

常见的线切割加工余量计算方法有以下2种：

【1】根据经验确定加工余量。防止加工余量不足从而报废工件，这种方法估计的偏差大，因此只适用于单件、小批量生产。
