机械零件设计中倒角与倒圆角知识

日期：2023-09-02 15:43:12 来源：网络整理作者：本站编辑浏览：22 评论：0

我们常说：机械设计要做到“一切尽在掌控中”，包含两层意思：一是所有的结构细节都是仔细思考过并且完整表达，不能靠在制造过程中猜测设计意图、由制造人员再设计或“自由发挥”；二是所有的设计都是有根据的，不能靠“拍脑袋”任意发挥。很多人不以为然，认为根本不可能做到。其实是他们没有掌握设计的方法和养成好的习惯。

设计中容易被忽略的倒角/倒圆角也是有设计原则的。你知道什么地方该到角什么地方该倒圆角、倒多大角吗？

1. 概述

1.1 定义

倒角与倒圆角指的是把工件的棱角切削成一定斜面/ 圆面

1.2 目的

1.2.1 去除零件上因机加工产生的毛刺，使产品不锋利，不会割伤使用者

1.2.2 便于零件装配

1.2.3 材料热处理时，有利于应力的释放，有倒角不易出现裂纹，可以减小变形，解决应力集中的问题

2．五大设计原则

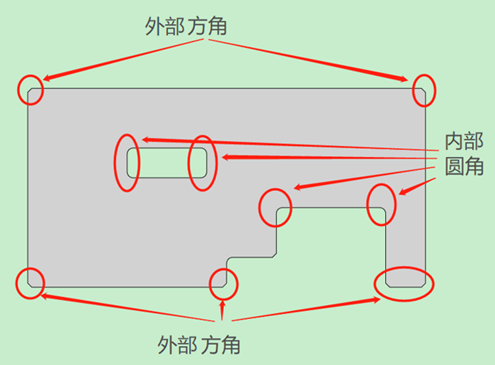

2.1 内圆外方（机加件）原则：

1) 机加件旋转刀具加工，工件内部加工圆角，外部方角

2) 同一工件中某一特征外方角、内圆角尽量一致大小，减少换刀次数

机械工程文萃编者注：这里的“方”应该是倒角的意思。

图示：

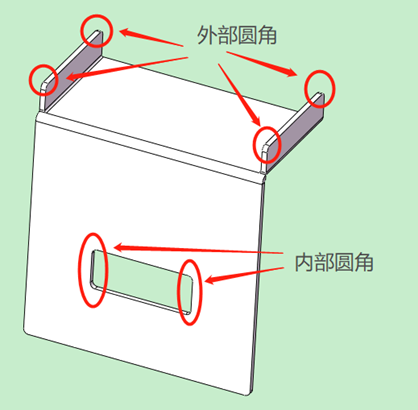

2.2 内圆外圆钣金件）原则：

1) 钣金件为激光加工，不同于传统切削加工

2) 工件内 & 外统一圆角

3) 圆角范围 R=2～5

图示：

2.3 配合整齐美观原则：

1) 倒角保证装配零件间齐整美观

2) 无明显锋边，保护搬运、装配、使用环节的身体伤害

3) 未注倒角默认 C0.5

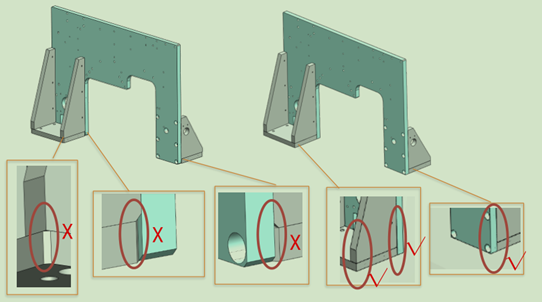

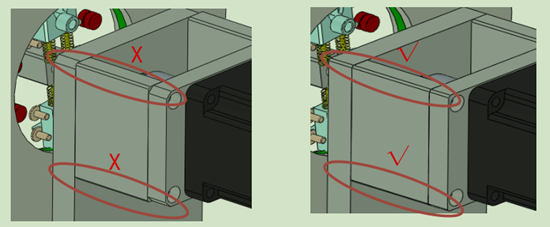

如下图，打钩的为装配齐整示意。

机械工程文萃编者注：有些时候零件是否要倒角不能只看零件本身，还有看与其它零件的装配关系。

图示一：

图示二：

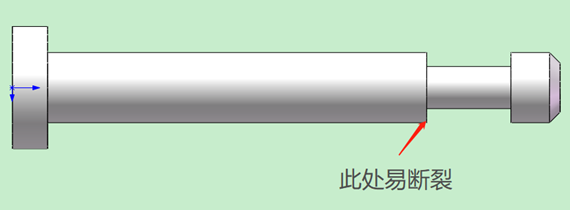

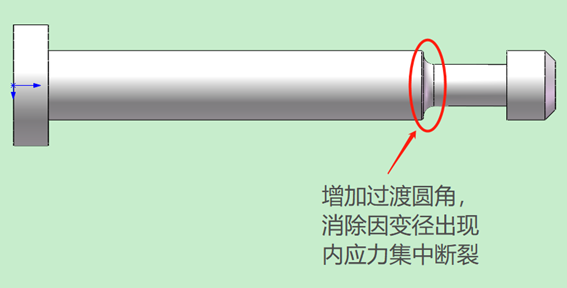

2.4 去内应力 & 增加强度原则：

1) 材料热处理中存在内应应力集中，增加过渡圆角消除内应力所致的变形、断裂

2) 对于悬臂类零件，增加圆角起增加强度作用

如图：

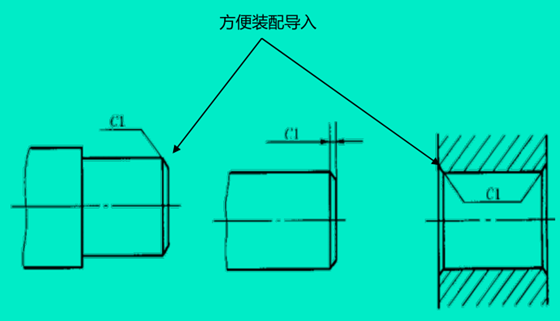

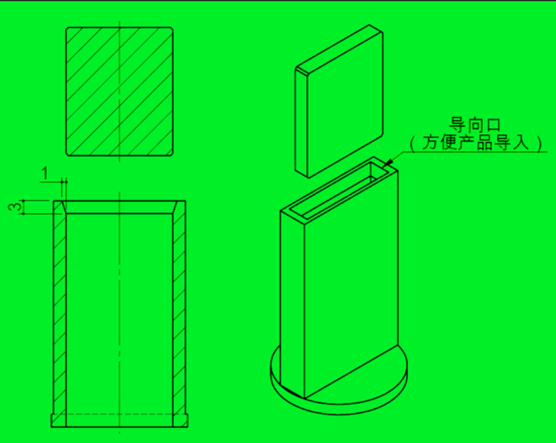

2.5 导向原则：

1) 放置产品穴位，为了方便放入，需倒斜角增加导向

2) 为方便装配，零件的配合需倒斜角

图示一：

图示二：

以上，是一些关于非标机械设计中零件倒角的基础常识。各位有没有其他的见解与看法呢？
