深度解读英伟达800 VDC白皮书2.0:从AIDC供电链路与电力电子视角看产业落地

如果把NVIDIA在OCP 2025阶段公开的800 VDC方案视作“第一版”,那么2026年的后续材料已经明显转向“如何落地”:架构选项开始收敛,工程边界、保护哲学和产业协作框架被摆到台前。本文沿用“白皮书2.0”这一便于理解的编辑性称呼,它不是NVIDIA给出的官方版本号。

先说结论:800 VDC的意义不是把54 V简单换成更高电压,而是重新划分设施侧、数据厅、机架和芯片附近的变换与保护边界。 对AIDC供电链路设计者和电力电子从业者而言,这份材料真正有价值的地方,是把机架功率密度、配电电压、转换级数、故障行为和系统稳定性放进同一张图里讨论。

以下从AIDC供电链路与电力电子视角,提炼八个核心观点并做专业解读。

1. 产业共识已从“可行性”转向“可执行”,800 VDC成为高密度机架的实用路径

白皮书反复强调,经过产业对齐,云服务商、OEM和标准组织正围绕800 VDC形成较清晰的方向。它不是唯一选项,却是应对机架功率从数百千瓦向兆瓦级演进的一条实用路径。 NVLink域内GPU数量增加,迫使更多计算资源进入更小的物理空间,54 V配电在电流、铜材、连接器和热管理上的约束也随之放大。

电力电子视角下,在相同功率条件下提高配电电压,最直接的收益是降低电流,从而减小导体截面积与布线体积,并降低I²R损耗。白皮书把“把最后一级变换推近负载”作为核心原则,但整体收益仍取决于整流、隔离、DC/DC、储能和保护的系统级效率,而不能只看某一级峰值效率。

对AIDC供电链路设计者来说,这也意味着上游设施可以继续使用成熟的AC架构,在计算白空间逐步引入800 VDC。它是一条渐进升级路径,不要求所有数据中心一次性推倒重来。

2. AC与DC共存,是战略选择而非过渡妥协

白皮书明确指出,800 VDC并不打算立即取代现有415/480 VAC系统,而是作为补充部署选项与之长期共存。这一判断非常务实。现有AC投资、供应链、运维经验和认证体系不能被轻易否定,强制全面切换只会放大风险。

从供电链路看,共存策略允许运营商按业务密度、改造窗口和资本约束选择路径:存量机房可优先采用机架级或集群级方案,新建超高密度机房再评估数据厅级DC配电。电力电子侧则意味着供应链在一段时间内需要同时覆盖AC输入与800 VDC输入,电源架、整流模块和连接器会沿两条路线并行演进。

白皮书对NVIDIA DSX参考设计的更新也体现了这一点:把800 VDC作为可选配置纳入现有框架,而不是另起炉灶。

3. 机架路线图指向800 VDC,54 V将逐步退居辅助角色

白皮书给出的Gen1到Gen4路线图具有很强的工程指导意义:Gen1约145 kW,Gen2(Vera Rubin NVL72)约330 kW,Gen3全液冷电源架目标约570 kW,Gen4则转向机架内直接引入800 VDC,并在尽可能靠近负载的位置降压。这些数值是路线图目标,不应被当成所有厂商、所有配置的统一额定值。

对电力电子设计者而言,这意味着两个并行任务。短期内,54 V平面仍需继续提升功率密度,全液冷电源架、高电流母排和连接器是重点;中长期,高变比DC/DC必须同时追求效率、体积、动态响应与故障隔离能力。白皮书把800 V视为近期在机架接口、器件生态、绝缘配合与保护可实现性之间的折中点,并不意味着更高电压在长期没有可能。

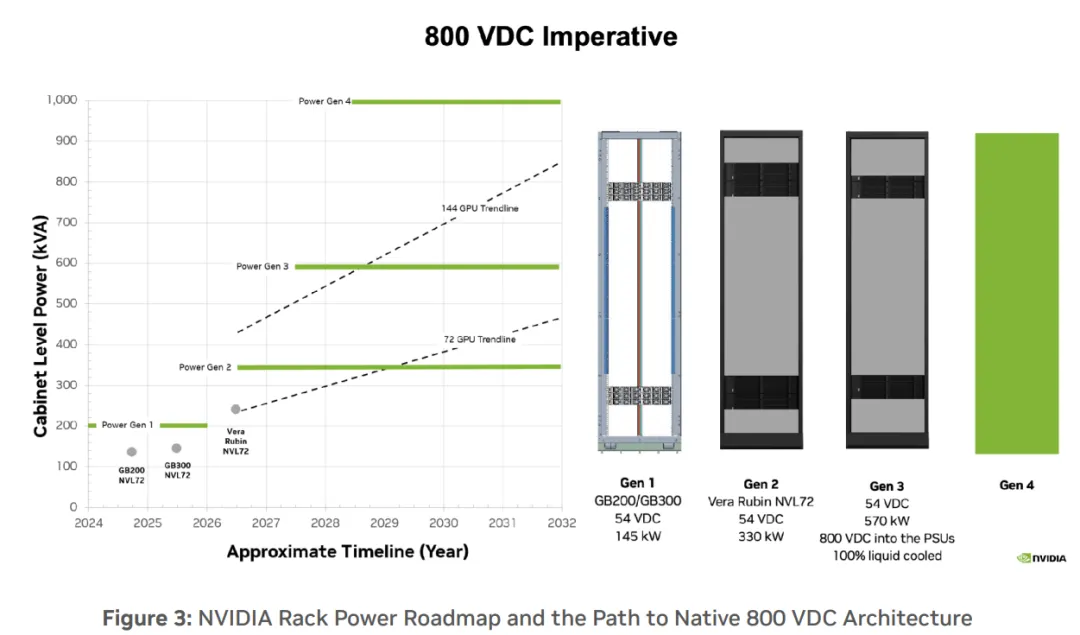

图1:NVIDIA机架功率路线图与原生800 VDC演进

4. A/B/C三条部署路径,标准化功率块与冗余

白皮书把架构收敛到三个可部署选项:

• Option A:机架级Power Rack,邻近计算架完成AC到800 V转换,白皮书目标为2026年Q3量产,适合改造和早期验证。

• Option B:集群级Power Center,整流后经母线或RPP向计算行供电,白皮书目标为2027年Q3部署。

• Option C:数据厅级DC Power Block,以约4.8 MW为基本功率块,支持TRU或SST,面向超高密度与未来原生机架。

三个选项并非简单的代际递进,而是根据设施条件、密度目标和部署窗口选择。电力电子关注点在于功率块的标准化:约4.8 MW规模以及4-to-make-3、4+1 catcher等冗余思路,被放到系统层面讨论。

DC系统不涉及AC源的相位同步,确实能简化部分切换条件,但并联系统仍需处理电压差、环流、控制交互和短路电流贡献。半导体OR-ing和受控catcher因此有吸引力,却不能被理解为“DC天然更简单”。

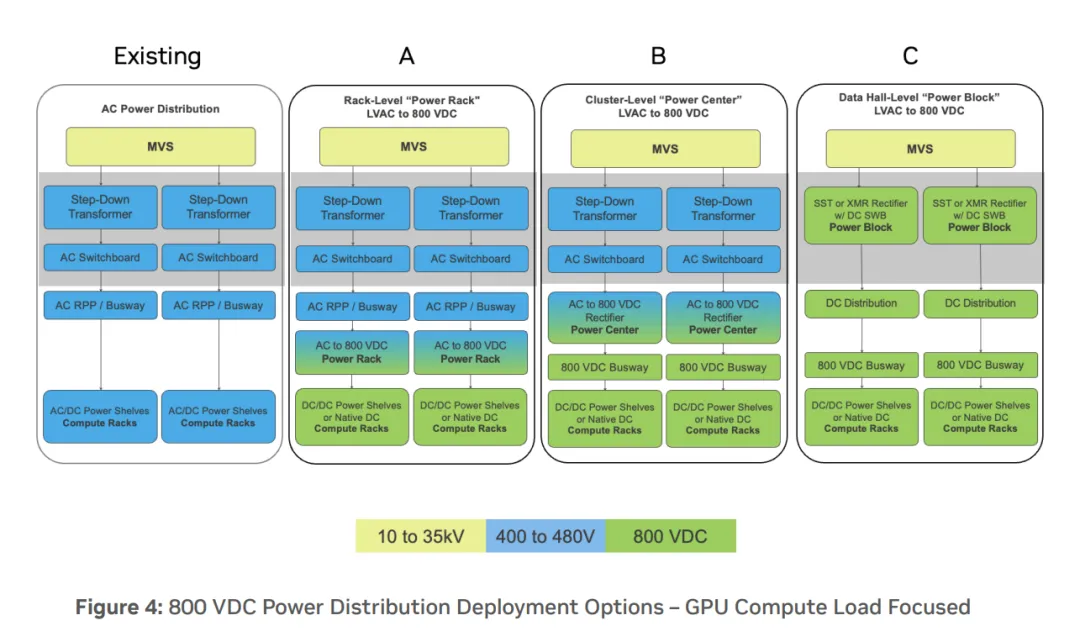

图2:现有AC方案与A/B/C三类800 VDC部署选项

5. SST是Option C的重要候选,近中期TRU仍是主力

白皮书对Solid-State Transformer(SST)的态度冷静而明确:SST具有高频隔离、功率密度、动态控制和功能集成的潜力,是未来直接从34.5 kV中压转换到数据厅级800 VDC的重要候选。白皮书把下一代产品窗口放在2029年前后,但这属于路线图预期,不是量产承诺。

当前商业SST多聚焦于约15 kV级输入。要支撑超大规模AI工厂常见的34.5 kV中压,还需在绝缘配合、保护、热管理和并网要求上继续突破。

近中期,Transformer Rectifier Unit(TRU,变压整流单元)凭借成熟度、故障隔离能力和与现有34.5 kV基础设施的兼容性,仍被评估为约5 MW级功率块的实用选择。白皮书还提到基于现有机架电源架聚合的模块化方案、IGBT UPS衍生方案,以及采用相移变压器的“Panama”架构。

对电力电子从业者来说,SST研发必须同时面对中压绝缘与系统级故障管理,不能只关注拓扑效率和功率密度。TRU路线则需要提升整流侧的可控性和限流能力,为后续演进保留接口。

6. DC保护需要系统性重构,接地策略是基础

白皮书用对比表格清晰列出AC与DC在故障电流、电弧能量、电击特性、保护器件和电弧熄灭能力上的差异。DC没有自然过零点,串联电弧更难自熄,因此连接器设计、电弧检测和快速隔离变得更加关键。

接地方面,白皮书重点讨论了高阻中点接地(HRMG)、高阻回线接地(HRRG)、浮地和固态接地四种方案。HRMG在该架构下因极对地电压更对称、故障检测条件更均衡而被相对看好,但最终选择仍取决于绝缘监测、EMC、保护选择性和运维策略;浮地系统能抑制第一次接地故障电流,却对绝缘监测和故障定位提出更高要求;固态接地简单直接,但故障电流和能量也可能更高。

保护分区被划分为设施配电区(源到Tap Can)和机架接口区(Tap Can到计算架)。前者更依赖绝缘监测装置和源侧快速关断,后者强调剩余电流监测、本地保护与严格的插拔互锁。

对电力电子设计者,这意味着整流器/SST的输出必须具备可控的故障电流贡献能力,电源架和断路器的保护协调必须在系统层面而不是单设备层面完成。

7. SSCB与转换器限流协同,是降低电弧能量的核心手段

白皮书将Solid-State Circuit Breaker(SSCB,固态断路器)定位为高密度800 VDC系统的关键使能技术。与熔断器或热磁断路器相比,SSCB有机会在故障电流达到峰值前完成电子检测与关断,从而降低I²t和电弧暴露时间。材料重点讨论两个额定等级:125 A风冷SSCB用于机架内800 V到54 V电源架,1250 A液冷SSCB面向未来原生800 V机架接口。

近中期,MCCB仍将是分支保护的实用选择。白皮书示例中的清除时间可到约20 ms,但具体数值受器件曲线、预期短路电流和配合策略影响,不能当作通用常数。

仅靠SSCB也不够,必须从源头限制可用短路电流:整流器、DC/DC、SST和电池储能等所有可能贡献故障电流的设备,都需要纳入限流与保护协调。器件和导体热应力常用I²t衡量;电弧入射能量还与弧压、距离、封闭结构等因素有关,因此工程上需要“源侧限流+快速清除+结构防护”共同作用。

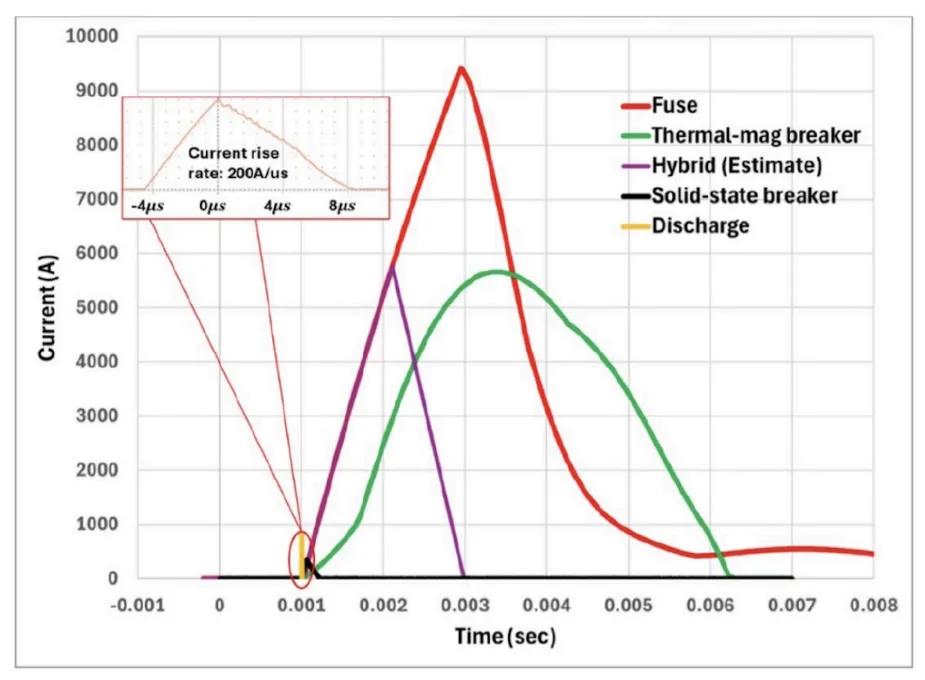

图3:熔断器、热磁/混合/固态断路器的示意性清除波形对比

8. 系统级性能要求与仿真验证必须先于设备认证

白皮书反复强调一个重要方法论:先定义系统级要求(功率质量、电压调节与暂态、功率平滑、接地、保护协调、机架接口、端到端稳定性),再据此指导OEM开发和认证,而不是反过来。800 VDC是新兴标准,多厂商互操作必须通过仿真和数据中心建模先划定边界。

仿真重点包括频率域稳定性、源输出阻抗与模块均流、配电电感限制、电压波动与纹波等。对电力电子从业者,这意味着单台整流器或电源架的性能指标必须放在系统阻抗和负载动态特性中评估;对AIDC供电链路设计者,则意味着在招标和验收阶段要把系统级仿真与硬件验证一并纳入,而不能只依赖单设备认证报告。

结语

这份白皮书的价值,不在于提出一个新的电压等级,而在于把机架功率密度、配电架构、保护哲学、转换技术和产业协作放在同一框架下讨论,并给出可执行的边界。对AIDC供电链路而言,800 VDC是应对高密度计算的增量路径;对电力电子从业者而言,它重新定义了整流、隔离、限流、保护和机架接口的设计约束。

按照白皮书给出的2026—2029路线图,未来12到24个月真正需要验证的是:功率块能否稳定运行,SSCB与转换器限流能否有效降低故障能量,SST在中压场景下的绝缘与系统表现,以及多厂商设备在统一接口和仿真框架下的互操作性。只有这些工作完成,800 VDC才可能从白皮书上的架构选项,变成可规模部署的基础设施。

参考资料

1. NVIDIA:800 VDC Architecture for AI Data Centers

2. NVIDIA:《800 VDC Architecture for Next-Generation AI Infrastructure》

3. NVIDIA Technical Blog:NVIDIA 800 VDC Architecture Will Power the Next Generation of AI Factories

4. Open Compute Project:《Open Data Center for AI》

5. NVIDIA GTC 2026 / Eaton:A Safe, Efficient, and Scalable Approach to 800 VDC Architecture
