变压器是固定资产投资项目中电能传输、接受、转换的重要设备。科学合理配置变压器，对于提高设备利用率，减少损耗，提升电能使用效率有着重要节能效益。笔者在审核固定资产投资项目节能报告的工作中，发现对变压器的选型、容量、台数、能效等方面有不少问题，以下就从上述几个方面作一阐述。
一、变压器容量选择
变压器容量应根据项目的计算负荷的视在容量来选择，一般情况下变压器的负荷率应不大于85%。
例如：某项目用电设备计算负荷容量是4676kVA，则变压器容量选择：4676/0.85=5501 kVA，则可以选择3台10kV额定容量为2000kVA的变压器。
在选择变压器容量时，须对照变压器产品的额定容量来选。
如单台10kV三相双绕组系列产品的变压器额定容量为30、50、63、80、100、125、160、200、315、400、500、630、800、1000、1250、1600、2000、2500kVA。
单台35kV三相双绕组系列产品的变压器额定容量为3150、4000、5000、6300、8000、10000、12500、16000、20000、25000、31500kVA。
二、变压器额定电压的选择
选择10kV的变压器还是选择35kV等不同电压等级的变压器主要与项目需要的用电容量有关。如下表所示。
一般的技术要求如下：
1.单相用电设备总容量在10kW及以下时可采用低压 220V 供电，在经济发达地区用电设备容量可扩大到 16kW。
2.用电设备总容量在160kW及以下或用户受电容量需用变压器在 50kVA及以下者，可采用380V 供电。特殊情况也可采用高压供电。
3.用电设备容量在8000kVA及以下者，宜采用10kV电压等级供电。
4.城区或高新技术（经济）开发区内的项目用电设备容量超过8000kVA，且附近无 35kV 供电条件时，可采用10kV多回路供电。受电变压器（含直配的高压电机）总容量不宜大于 20000kVA。
5.用电设备容量在8000kVA以上、30000kVA及以下时，宜采用35kV电压等级供电。
供电电压的确定还与电源点的位置、线路敷设条件、负荷的重要程度等因素有关，最后以供电部门出具的《客户供电方案答复函》为准。
三、变压器数量的选择
变压器的数量除了应满足项目的用电设备容量，还要考虑项目中的负荷重要性程度有关。所以，还需进一步确定负荷的重要等级。
根据项目负荷对用电可靠性的要求，以及中断供电对人身安全、经济上造成的损失影响程度进行分级，一般分为一级负荷、二级负荷和三级负荷。具体如何确定负荷等级请参照《供配电系统设计规范GB500052》或依据项目生产实际情况。要求如下：
1项目中有一、二级负荷的用电设备应配置两台变压器，当技术经济比较合理时，可配置两台以上的变压器。
2.装有两台及以上变压器的变配电站，当断开一台变压器时，其余变压器的容量应满足全部一、二级负荷的用电要求。
四、变压器型式的选择
变压器常用型式有：油浸式变压器、干式变压器、密封式变压器、有载调压式变压器、地埋式变压器。这里选择常用型式变压器作比较参考。
变压器型式
适用范围
参考型号
普通油浸式
一般正常的环境；室内、室外。
S13/S14/S15油浸式变压器，SH13/SH15非结晶合金油浸式变压器
干式
防火要求较高场所；潮湿、多灰尘环境；室内。
SCB13/SCB15/SCB17环氧树脂浇铸变压器；SC(B)H15/ SC(B)H16非结晶合金变压器
密封式
化学腐蚀、蒸汽或导电可燃粉尘、纤维等特殊安全要求场所
S13-M/S14-M;SH(B)15-M/SH(B)16-M非结晶合金变压器
五、变压器能效等级选择
电力变压器能效等级分为３级，其中１级能效最高，损耗最低 。
新建、扩建固定资产投资项目的配电变压器宜选择2级及以上能效等级，高耗能项目应达到1级能效等级。
选择不同能效等级的变压器可查阅《电力变压器能效限定值及能效等级 》GB20052-2024，并与生产厂家的出厂试验报告数据对照。
六、变压器选择案例
某燃气供热项目，安装有2台燃气锅炉，承担着周围居民的冬季供暖任务，属当地重要民生工程，具有较大的社会影响力。热源厂的用电负荷分为日常负荷及冬季季节性负荷两部分，日常负荷及冬季季节性负荷合计计算功率约为988 kW，计算视在功率为1040 kVA。其中季节性负荷占比约为90% ，且均为二级负荷；日常负荷占比约为 10%，大部分为三级负荷。
考虑该项目的负荷重要性，选择一主供一备用的方式，配置2台相同容量变压器，按照1040/0.85=1223 kVA，因此配置2台容量为1250 kVA的变压器。
由于该项目为市政工程，位于城市核心区域，厂区面积较小，没有条件设置独立的变压器室。只能将10 kV变配电室各功能房间合建，以节省建筑面积，故选用干式变压器。该项目为燃气供热项目，建议采用1级能效等级变压器。
综上因素，项目最终配置2台SCB(H)17-1250/10/0.4非晶合金干式配电变压器，运行方式为一主供一备用的方式。
点击图片访问节能评估相关内容：变压器是固定资产投资项目中电能传输、接受、转换的重要设备。科学合理配置变压器，对于提高设备利用率，减少损耗，提升电能使用效率有着重要节能效益。笔者在审核固定资产投资项目节能报告的工作中，发现对变压器的选型、容量、台数、能效等方面有不少问题，以下就从上述几个方面作一阐述。
一、变压器容量选择
变压器容量应根据项目的计算负荷的视在容量来选择，一般情况下变压器的负荷率应不大于85%。
例如：某项目用电设备计算负荷容量是4676kVA，则变压器容量选择：4676/0.85=5501 kVA，则可以选择3台10kV额定容量为2000kVA的变压器。
在选择变压器容量时，须对照变压器产品的额定容量来选。
如单台10kV三相双绕组系列产品的变压器额定容量为30、50、63、80、100、125、160、200、315、400、500、630、800、1000、1250、1600、2000、2500kVA。
单台35kV三相双绕组系列产品的变压器额定容量为3150、4000、5000、6300、8000、10000、12500、16000、20000、25000、31500kVA。
二、变压器额定电压的选择

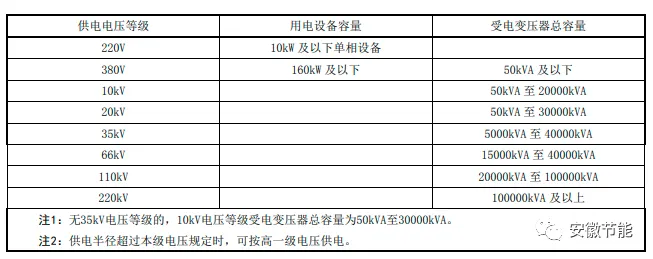

选择10kV的变压器还是选择35kV等不同电压等级的变压器主要与项目需要的用电容量有关。如下表所示。
