一、配电箱安装注意事项
1、配电箱箱体严禁用电、气焊开孔或扩孔，不应开长孔，严禁背后开孔，正常情况也不在箱体侧面开孔，箱体开孔应与导管管径适配。
2、箱(盘)内配线应整齐，回路编号齐全，标识正确，箱内导线横平竖直，无绞接现象，导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。

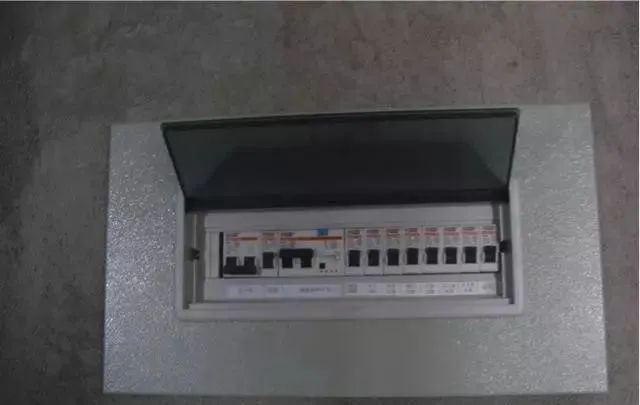

室内照明配电箱安装平正，箱内配线整齐，无绞接现象。
导线连接紧密，不伤芯线，不断股 ，用电回路标识清楚。

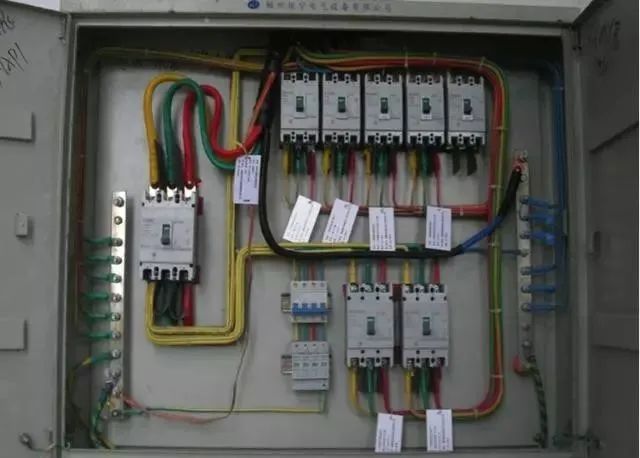

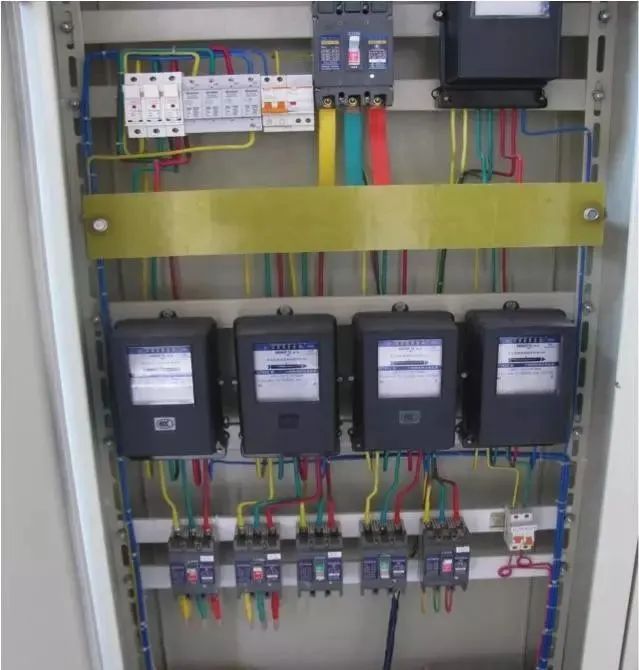

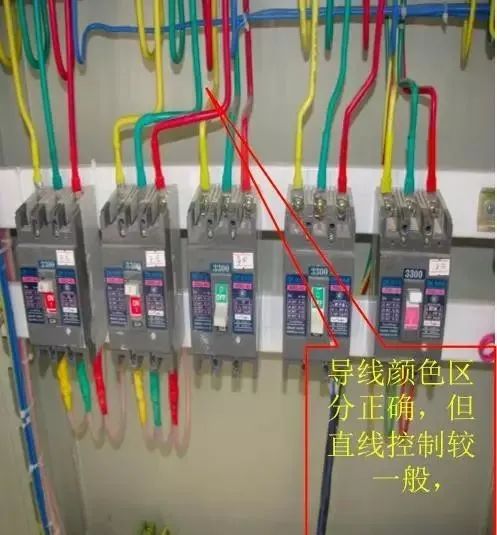

目前相对接线较为整齐的配电柜。

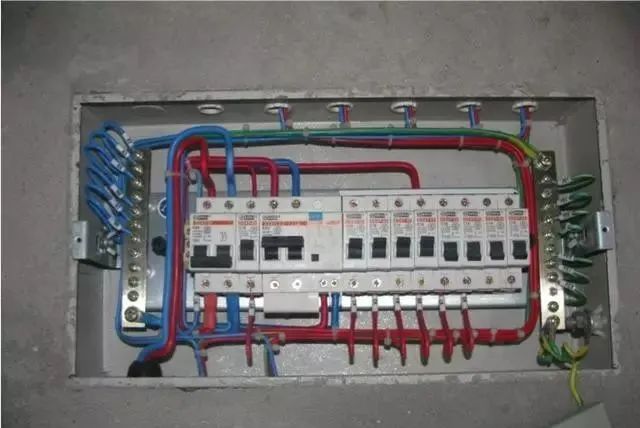

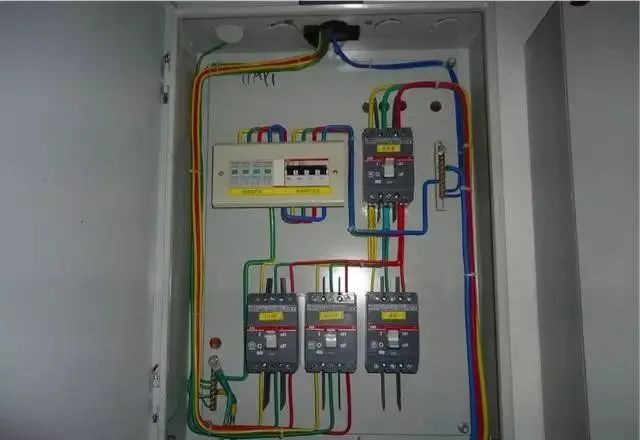

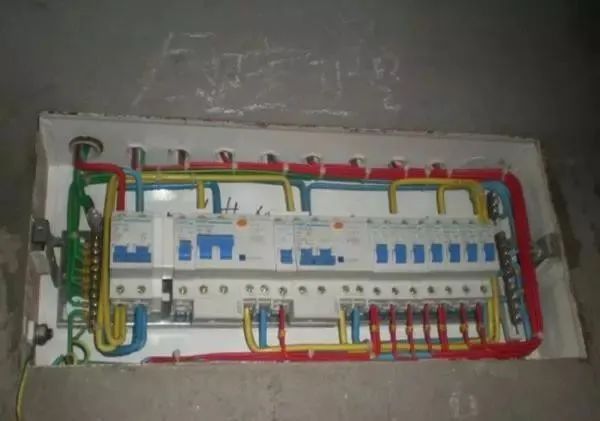

配电箱内结线基本整洁，导线颜色选择正确，回路编号齐全正确，箱壳箱门接地可靠。

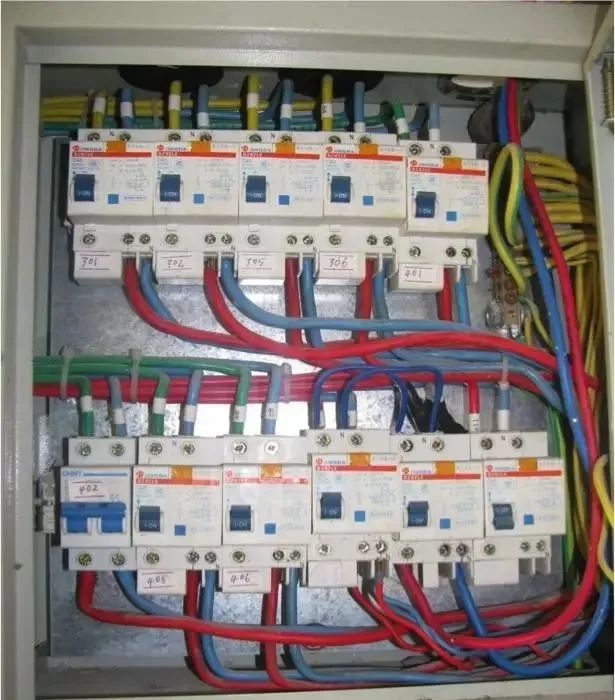

配电箱内排线整洁，回路编号齐全正确。

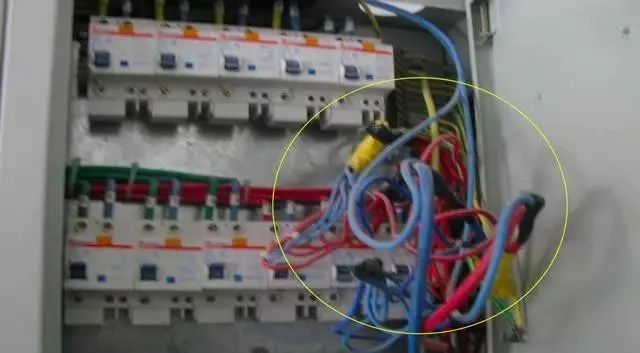

配电箱接线混乱图例。

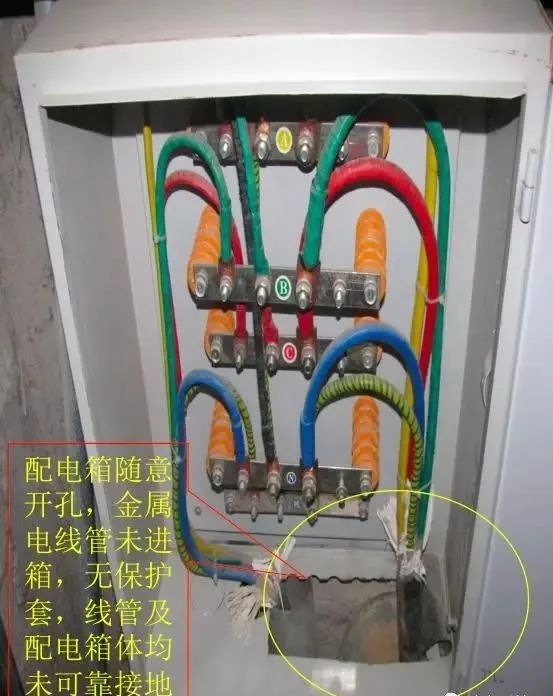

箱内导线乱接，接线包扎不规范，箱体接地不可靠，存在较大的用电安全隐患。

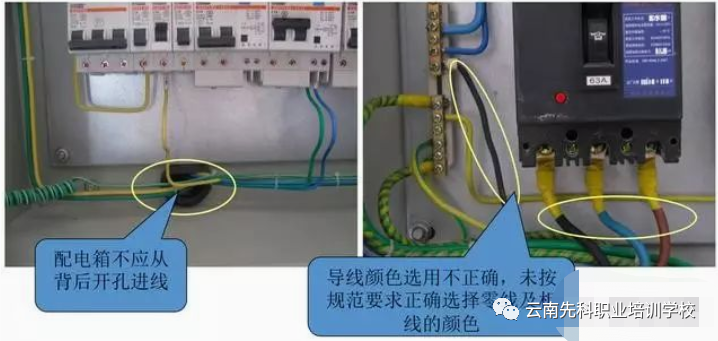

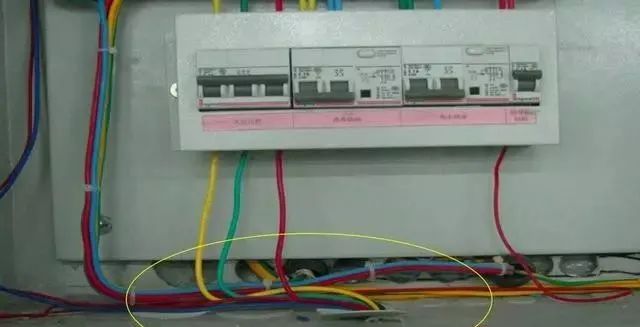

配电箱背后开孔进线，不符合规范要求且对日后维护管理带来较大不利，此类施工应禁止。
配电箱存在问题

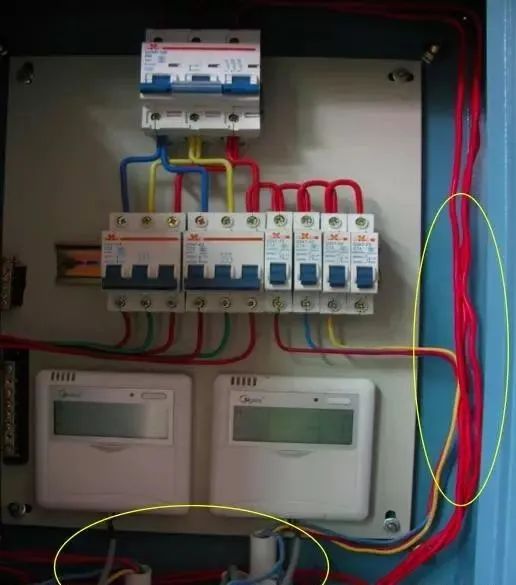

1、箱内导线配线混乱出线，未按规范要求区分导线颜色，在箱内存在接线，电缆头未处理，箱内电气元件拥挤。

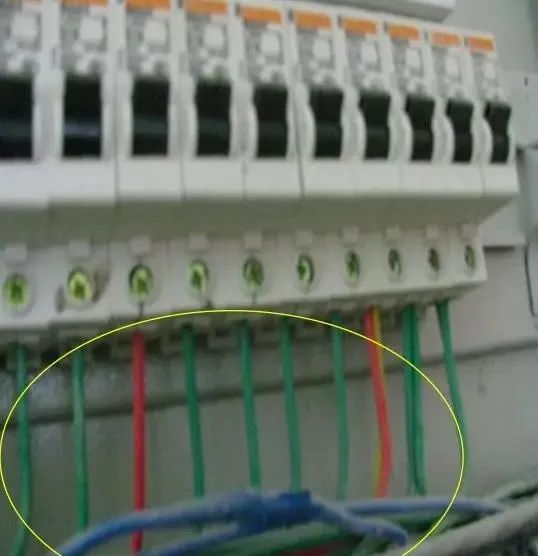

2、配电箱内相线颜色不明确区分；箱体开孔不合适，箱内存在导线接头。

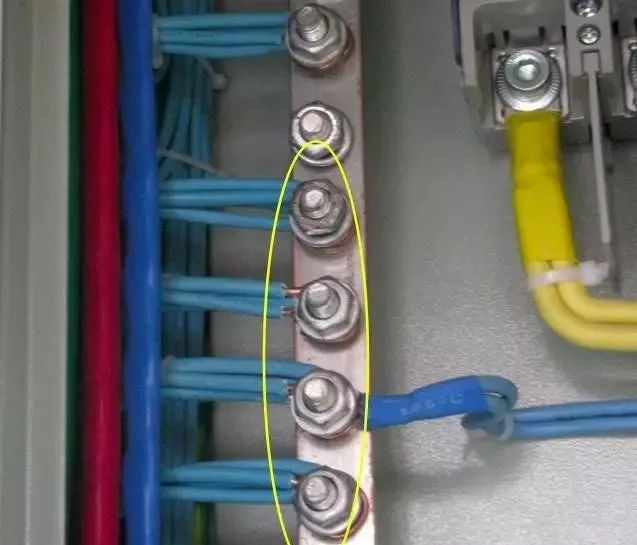

同一端子上导线连接不应多于2根，防松垫圈等零件应齐全。

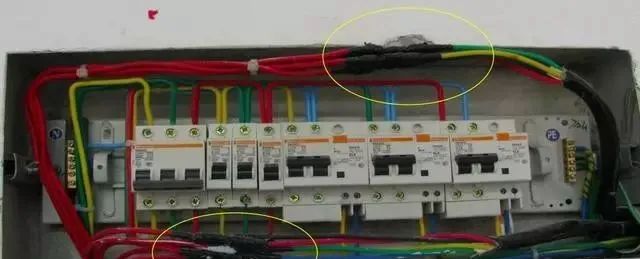

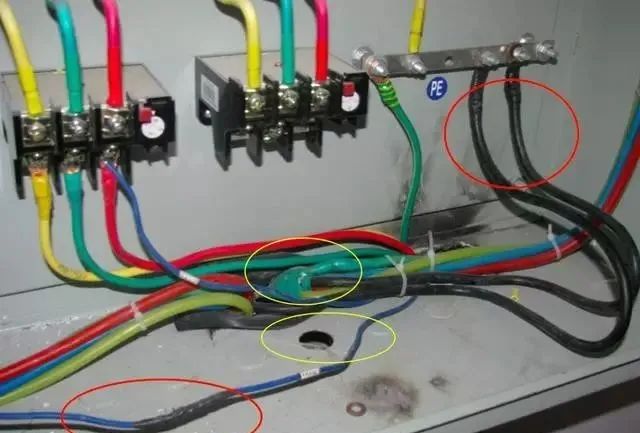

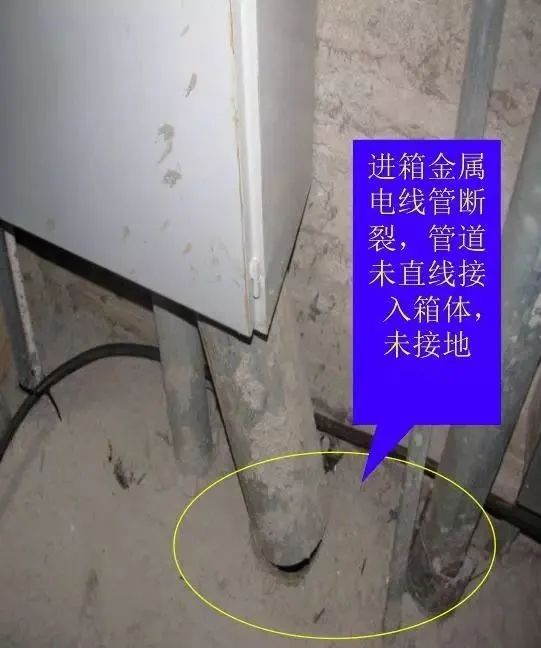

箱内导线存在接头，箱体开孔不合适，地线颜色选用错误，电缆头处理不合适。
二、灯具安装注意事项

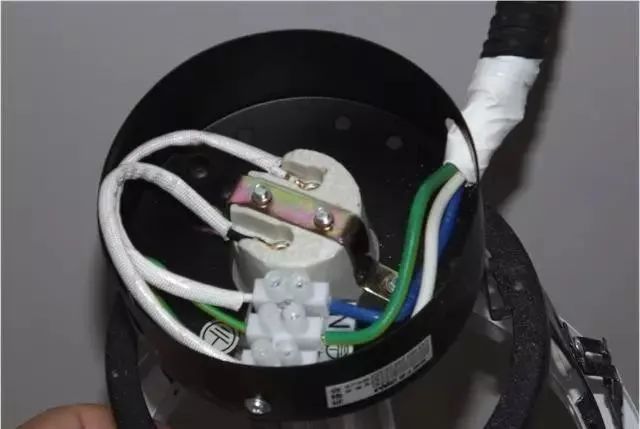

灯具设置地线与接地端连接，灯具接地可靠。

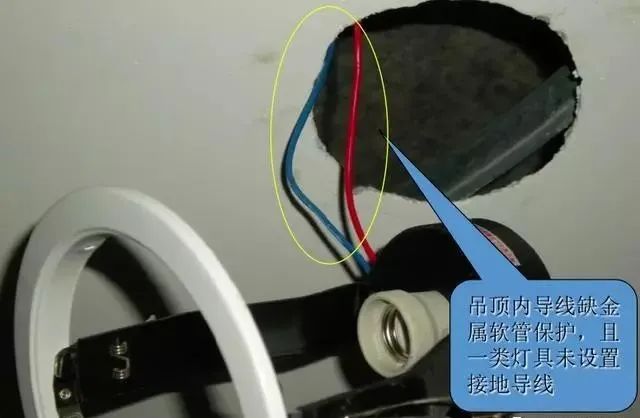

一类灯具应安装接地导线

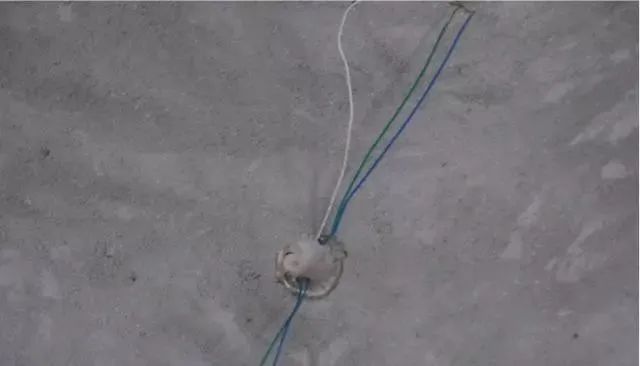

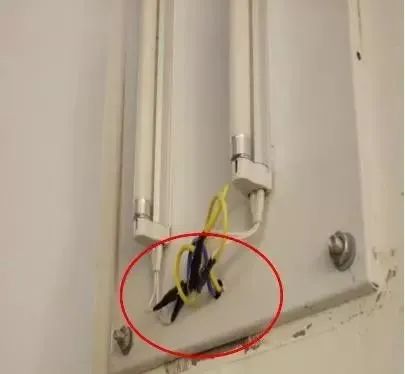

施工中未布设地线

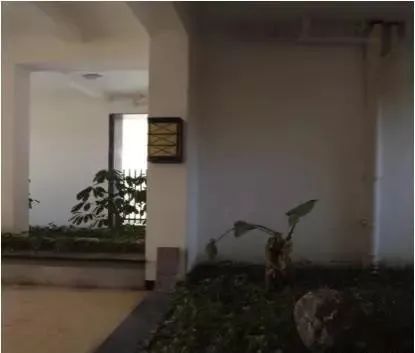

架空层灯具未设接地导线
接地线应采用黄绿相间色的导线
三、插座开关的安装
1、插座安装应符合下列规定：
1）当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m；•
2）暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全；•
3）车间及试（实）验室的插座安装高度距地面不小于0.3m; 特殊场所暗装的插座不小于0.15m；同一室内插座安装高度一致；
4）地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。
2、照明开关安装应符合下列规定：

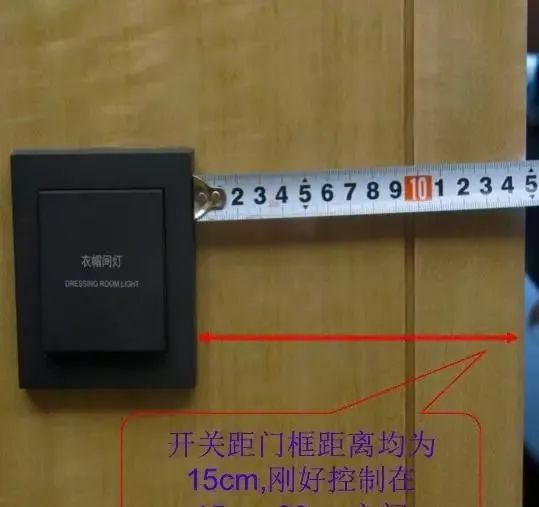

1）开关安装位置便于操作，开关边缘距门框边缘的距离0.15～0.2m，开关距地面高度1.3m；拉线开关距地面高度2～3m，层高小于3m时，拉线开关距顶板不小于100mm，拉线出口垂直向下。
2）相同型号并列安装同一室内开关安装高度一致，且控制有序不错位。并列安装的拉线开关的相邻间距不小于20mm；
3）暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。
3、插座、开关的接线安装注意事项
1）插座、照明回路接地线应由照明配电箱内的保护地线汇流排配出；

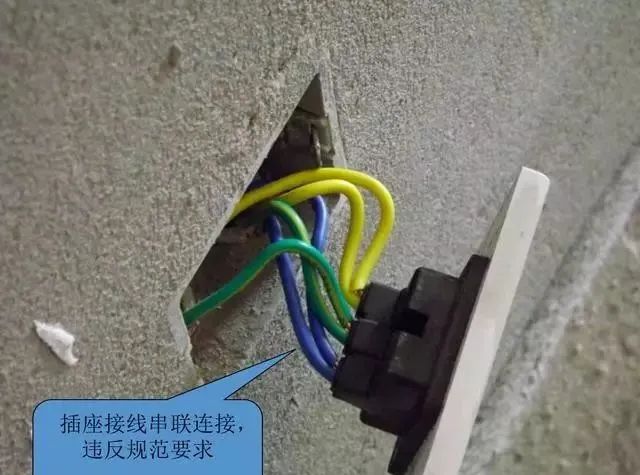

2）插座、开关的接地线应连接紧密、可靠，无遗漏，不得串联连接；
3）接地线应采用黄绿相间色的导线；
4）截面积应符合现行标准GB50303规定和设计要求；
5）多股线芯连接金具的规格应与线芯规格适配，不得采用开口端子。

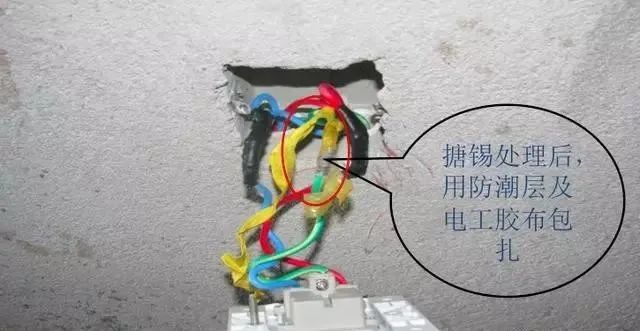

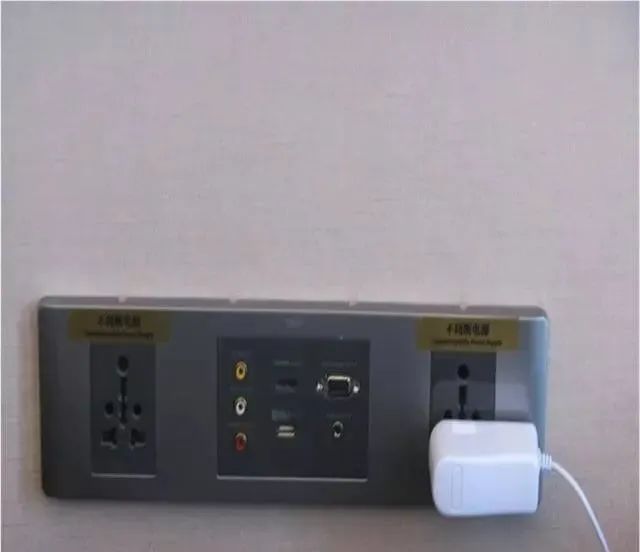

暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，接线良好，接头包扎采用防潮层及电工胶布，密封可靠。
客房内开关、插座面板平整美观，紧贴墙面，安装尺寸控制较好。

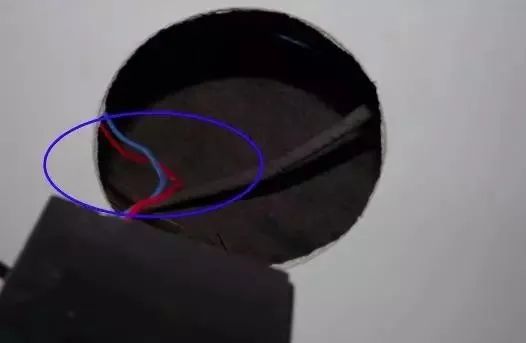

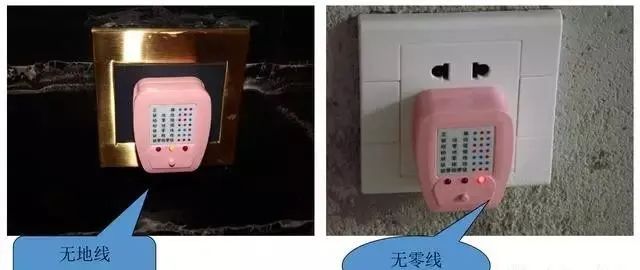

插座接线存在问题

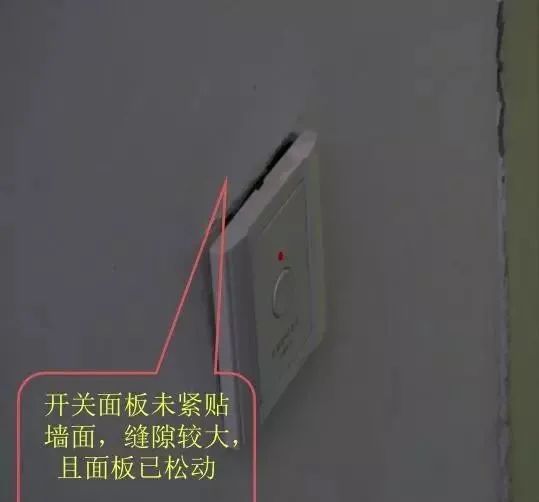

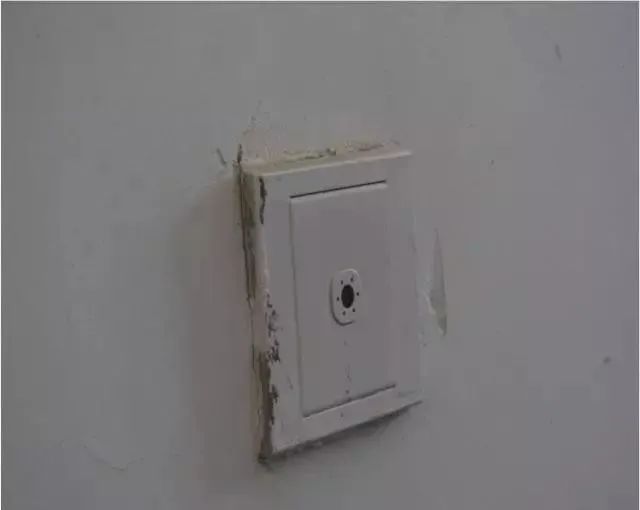

照明灯具开关面板安装未紧贴墙体，表面污染，观感较差。
暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。

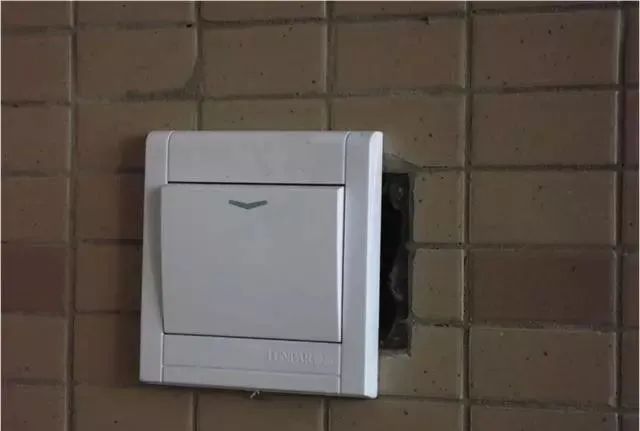

开关四周尚留有较大缝隙。
