电气原理图一般分为主回路和辅助回路两大部分。辅助回路的主要作用就是控制主回路，而主回路中一般通过大电流，所以它主要是用来控制回路中大功率或主要用电设备。

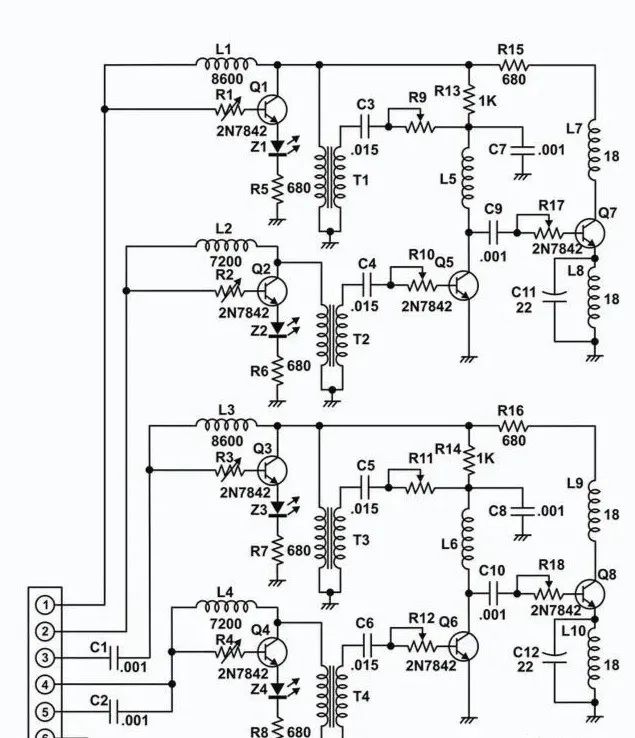

通常，在熟记电气图形符号的基础上就可以阅读电气原 理图。看图时，首先看主回路，其次看辅助回路,最后看照明、信号、保护等回路。
①看这个主回路是为什么用电设备服务的 (如电动机、电炉等），它们的用途和工作特点。例如电动机的起动方式，有无正、反转，调速和制动等要求。

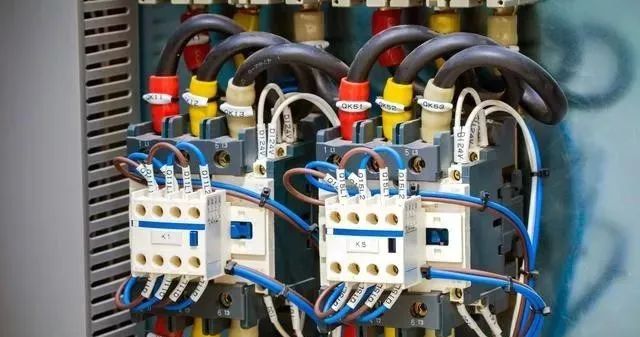

②看主回路中的用电设备是用什么电器控制的。

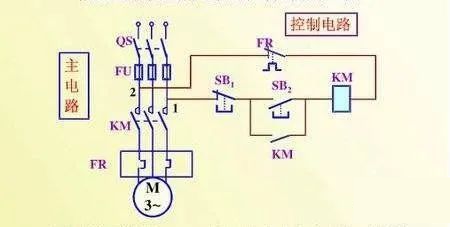

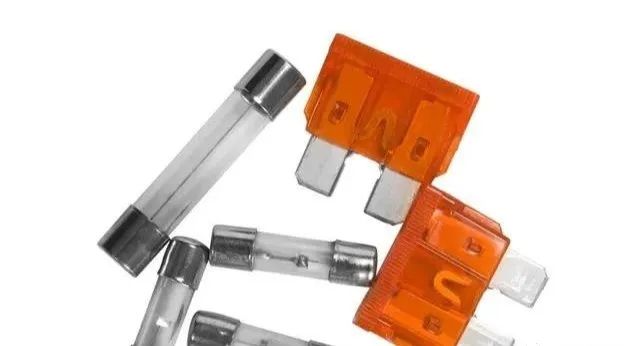

③看主回路中其它的电器，并且了解它们起什么作用。图中QS是电源开关，用以控制电源；FU是熔断器，作为短 路保护装置。FR是热继电器，作为过载保护装置；
④看电源，要了解主回路的电源电压是380伏还是220伏。
①看电源。首先要看清电源是什么电源，是直流的还是交流的，其次要看清电源是从何处接来，电压有多大。通常，从主回路的两根相线上接来的电源，其线电压为 380伏，从主回路的一根相线和-根地线上接来的电源，其相 电压为220伏。此外，从变压器上接来的电源电压有127伏、36伏、24伏或6.3伏等几种。在图中，辅助回路的电源线从主回路的两根相线上接来，其电压为380伏;
②根据辅助回路的回路研究主回路的动作情况。在回路图中，辅助回路不要胡子眉毛一把抓，先从小的回路看起，把每一个小回路的功能了解清楚。最后，再来看大的回路，你会发现之前稀里糊涂的原理你已经知道大半，剩下的就是把它们的功能组合起来，并了解其中制约的关系。在图片中，辅助回路只有一条回路。按下起动按钮，接通断开的回路，电流进入接触器的线圈KM,主回路中的主触头闭合，于是电动机通电运转。按下停止按钮，回路断开，KM断电，接触器释放，主触头断开，于是电动机被断电而停止。这就是开关(或按钮)—接触器（或继电器)—电动机的控制方式，这也是"起保停"的基本形式;
③研究电器之间的相互联系，回路中的所有电器都是相互联系、相互制约的。有时用甲电器去控制乙电器，甚至用乙电器再去控制丙电器，在阅读回路图时应仔细查明它们之间的相互联系。
其他回路是指照明、信号、保护等回路，这些回路-般比较简单，只要看清它们的线路走向、回路的来龙去脉即可。
通常，每一用电设备都有不同的电气控制回路，但任一控制回路都是由一些单元线路（即基本环节)组成的。因此，阅图时,可以逐步分析各个基本环节，然后再综合起来，全面分析。如果回路比较复杂，可以先看简单的部分，后看复杂的部分。
会看电气图纸了，那么接下来我们就来解决另一个问题！
很多朋友在后台问：用CAD打开电气图纸的时候，很多图纸打开要么是乱码、要么是字体不全，这个可能就是设计者用的字体与你电脑的字体不一致导致，这个时候查看图纸极其不方便，显示不全。我们一起来看下如何解决？
解决的方法主要有三个，要么是安装相应的字体库，要么是用其它的国标字体代替，以及使用相关的看图软件代替CAD软件，我们来看下。

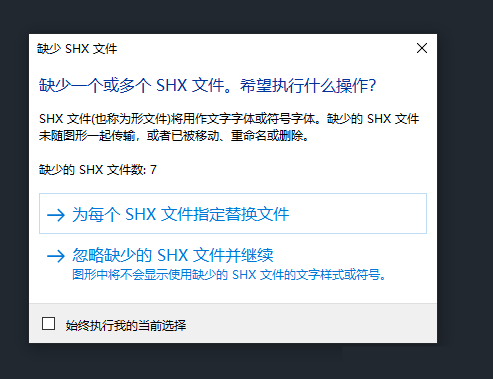

当我们打开一个CAD图纸时，一般的情况会出现这种情况：

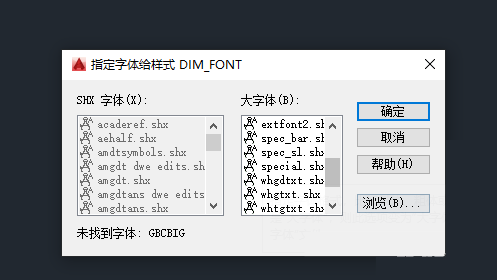

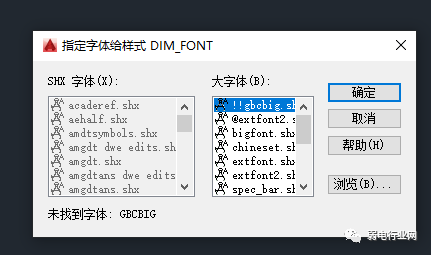

然后会出现这种情况，让我们匹配相应的字体，这个时候这么多字体，随意选择的话，很容易造成打开图纸后，字体显示不全，或者乱码。
那么办呢？
这个时候我们需要选择国标字体，找到国标字体，gbcbig.shx就行了，就可以匹配图纸里面的文字。

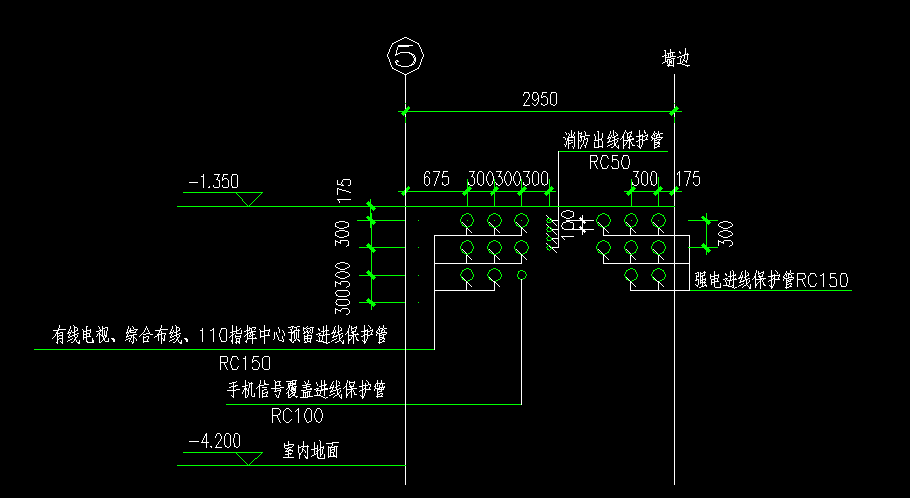

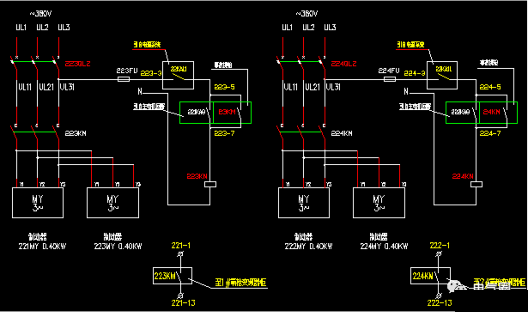

然后图纸就可以完整的显示文字了：
当然，一份图纸并不是只有一种字体，可能需要多次选择找国标字体，gbcbig.shx，这么多字体，找来找去挺麻烦，我们可以把国标字体设置默认的置顶在最前面，在打开图纸时可以直接使用。
具体步骤：

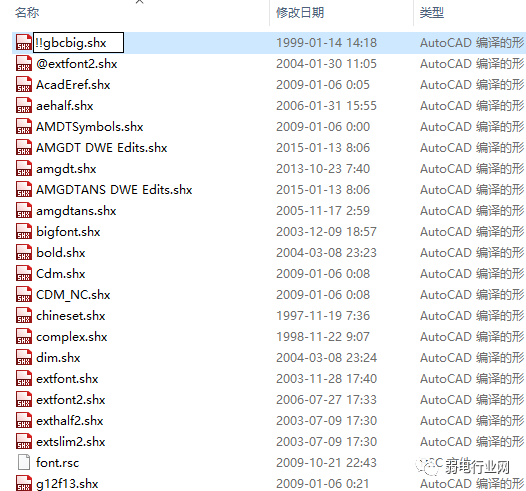

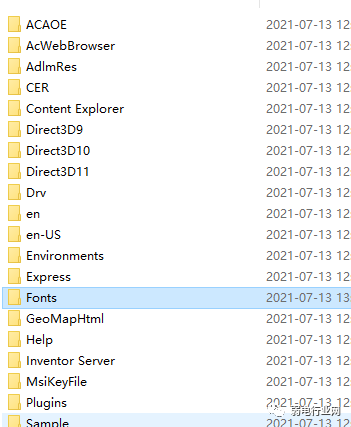

找到CAD安装目录，打开Fonts文件夹，
找到gbcbig.shx字体，前面随意加个符号，例如加个！！或者@都行。
再打开CAD图纸，这个文件就会在最前面了。
以后打开任何图纸，国标字体都在默认最前面。
CAD设计者的话，可以下载相应的字体库，然后安装到fonts文件夹中就行，以便于更好的设计。

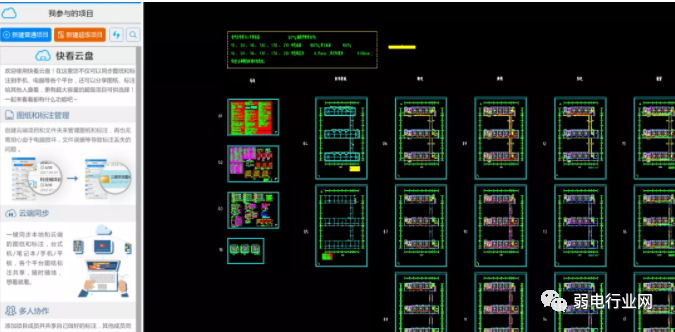

当你的电脑和手机没有装CAD，图纸文件无法打开查看，或者你的电脑CAD字体不足时，打开CAD图纸是不全的，那么怎么才能快速的查看图纸呢？就可以用到CAD快速看图软件。
可以快速的匹配图纸中的字体，完整的打开图纸，解决图纸不全的问题，另外，手机中安装相应的软件，也可以快速的查看图纸。
主要是以上三种方法可以实现，其中第一种方法最直接，直接在CAD中就可以实现，不用下载软件或者安装字体。
