■设备最高电压的两个范围怎样分的
设备最高电压分为两个范围：
范围1：1kV≤Um≤252kV,此范围包括书店和配电系统中的设备。因此，不同运行方式应在选取设备额定绝缘水平时予以考虑。
范围2：252kV以上。此范围主要为输电系统。

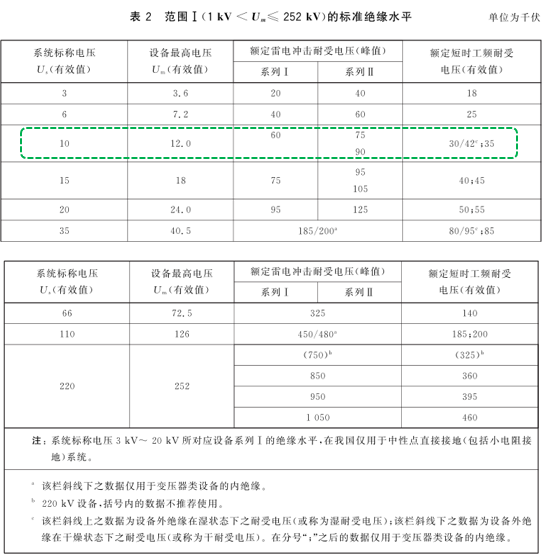

范围1对应绝缘水平：
由表可知，民用建筑电气中常见的10kV设备，设备最高电压Um（有效值）为12kV，额定雷电冲击耐受电压（峰值）系列1（中性点直接接地包括小电阻接地）60kA，系列II为75、90kV,额定短时工频耐受电压（有效值）30/42, 35kV(变压器类设备)

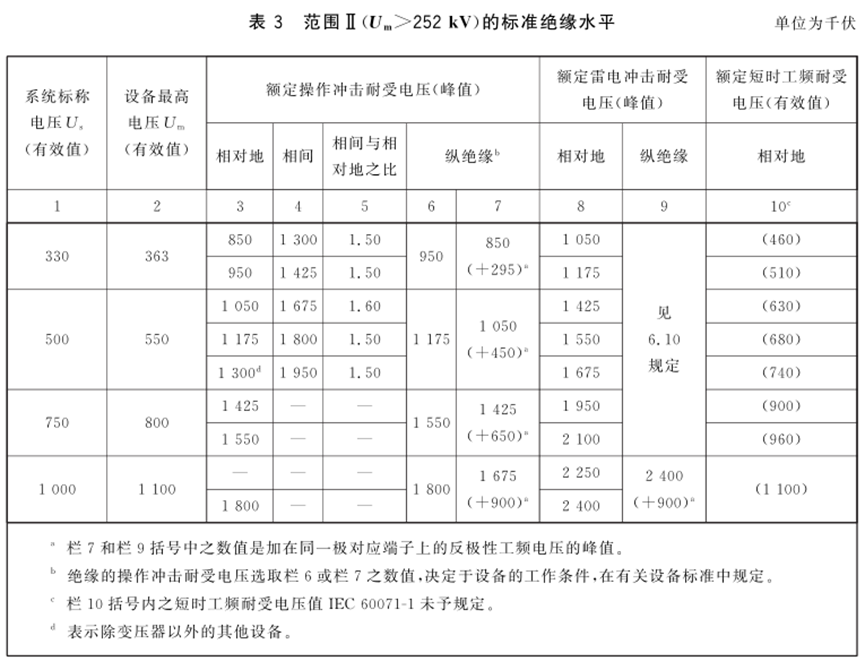

范围2对应绝缘水平：
■标准绝缘水平的选择
标准额定耐受电压与设备的最高电压之间的对应关系已标准化。可按上述表2和表3选择，此外，对于相间绝缘和纵绝缘的标准组合：
——范围1内的相间绝缘，标准额定短时工频和雷电冲击耐受电压等于相应的相对地耐受电压。
——范围1内的纵绝缘，标准额定短时工频和雷电冲击耐受电压等于相对地耐受电压。
考虑到不同的性能指标或过电压类型，对大多数设备的最高电压可预计到不只有一种优先选用的组合。
对于此种优先选用组合，只需用两种标准额定耐受电压足以定义设备的额定绝缘水平：
对于范围1内设备：
——标准额定雷电冲击耐受电压；和
——标准额定短时工频耐受电压。
对于范围2内设备：
——标准额定操作冲击耐受电压；和
——标准额定雷电冲击耐受电压。

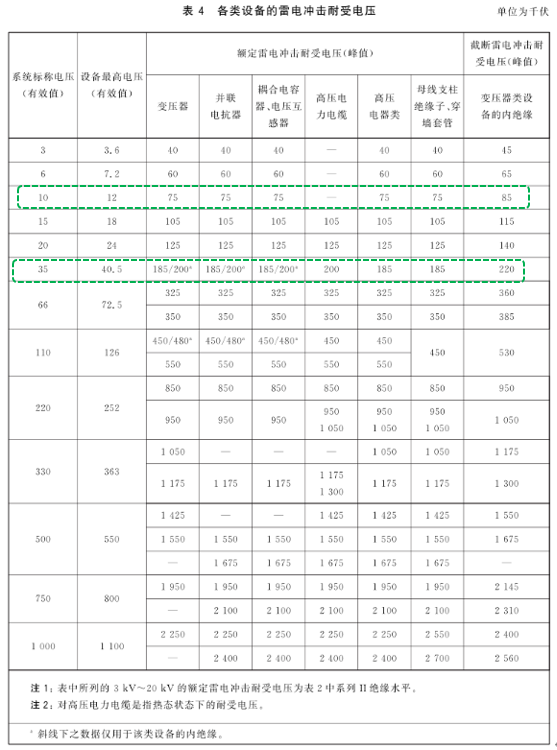

■各类设备的雷电冲击耐受电压

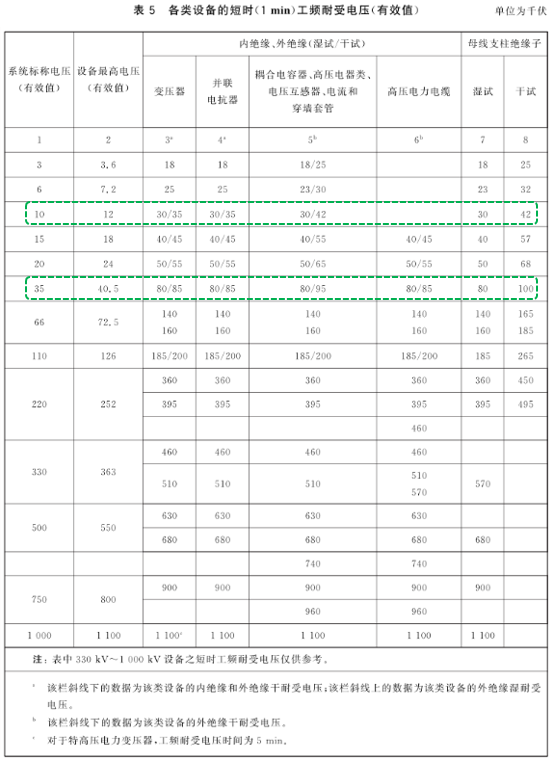

■各类设备的短时（1min）工频耐受电压（有效值）

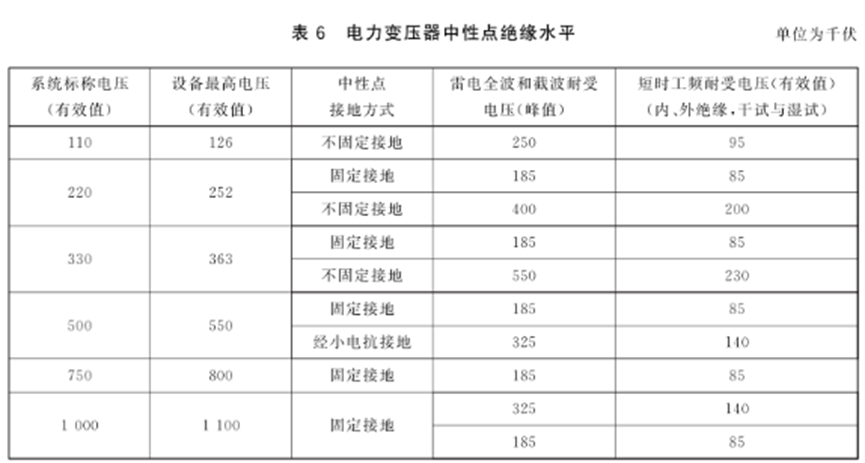

■变压器中性点绝缘水平
————————————————————————————————————
注：上述内容摘自国标规范GB311.1-2012《绝缘配合 第1部分》，更多内容请参考原规范。
