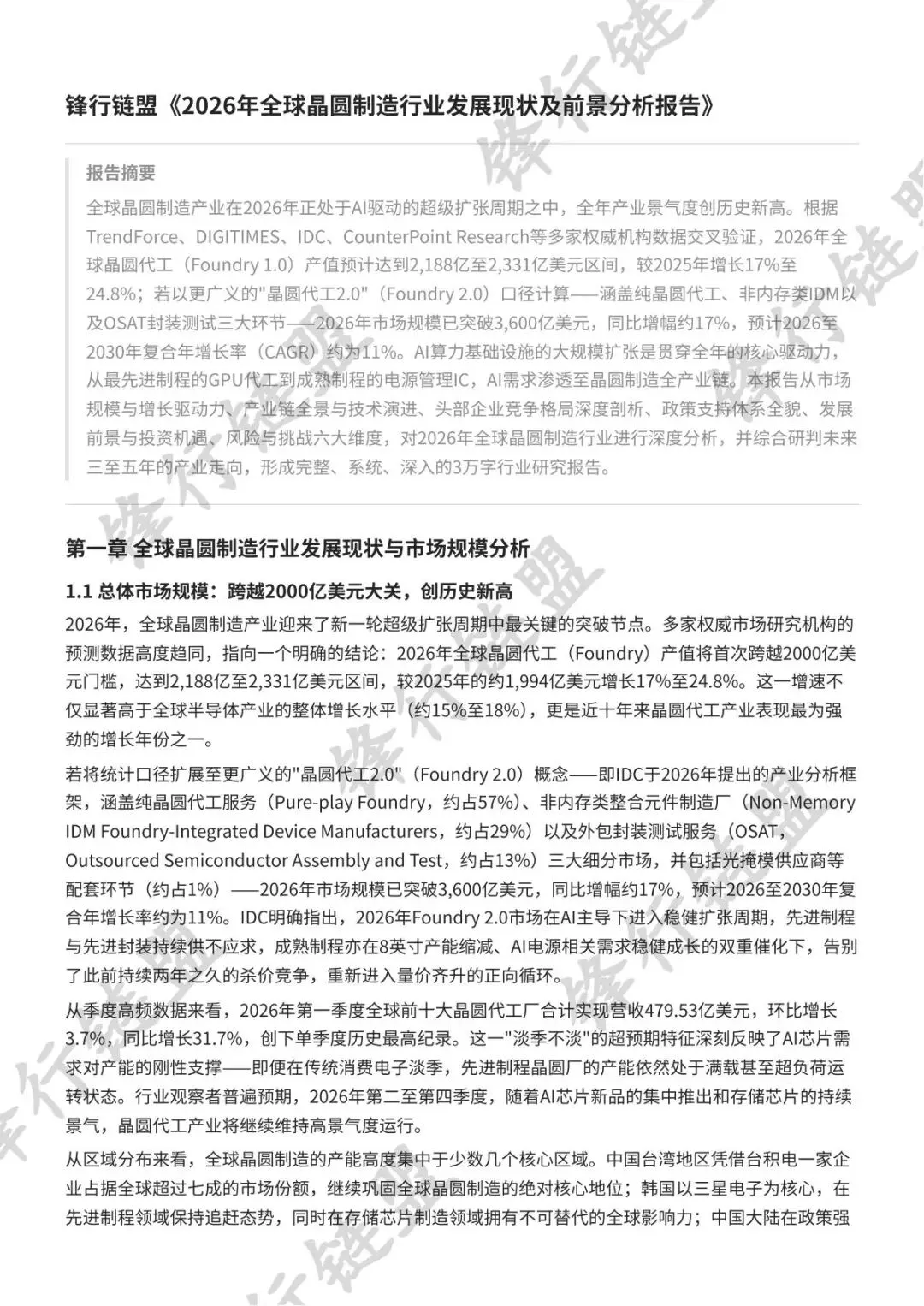

报告摘要

全球晶圆制造产业在2026年正处于AI驱动的超级扩张周期之中，全年产业景气度创历史新高。根据TrendForce、DIGITIMES、IDC、CounterPoint Research等多家权威机构数据交叉验证，2026年全球晶圆代工（Foundry 1.0）产值预计达到2,188亿至2,331亿美元区间，较2025年增长17%至24.8%；若以更广义的"晶圆代工2.0"（Foundry 2.0）口径计算——涵盖纯晶圆代工、非内存类IDM以及OSAT封装测试三大环节——2026年市场规模已突破3,600亿美元，同比增幅约17%，预计2026至2030年复合年增长率（CAGR）约为11%。AI算力基础设施的大规模扩张是贯穿全年的核心驱动力，从最先进制程的GPU代工到成熟制程的电源管理IC，AI需求渗透至晶圆制造全产业链。本报告从市场规模与增长驱动力、产业链全景与技术演进、头部企业竞争格局深度剖析、政策支持体系全貌、发展前景与投资机遇、风险与挑战六大维度，对2026年全球晶圆制造行业进行深度分析，并综合研判未来三至五年的产业走向，形成完整、系统、深入的3万字行业研究报告。

第一章全球晶圆制造行业发展现状与市场规模分析

1.1 总体市场规模：跨越2000亿美元大关，创历史新高

2026年，全球晶圆制造产业迎来了新一轮超级扩张周期中最关键的突破节点。多家权威市场研究机构的预测数据高度趋同，指向一个明确的结论：2026年全球晶圆代工（Foundry）产值将首次跨越2000亿美元门槛，达到2,188亿至2,331亿美元区间，较2025年的约1,994亿美元增长17%至24.8%。这一增速不仅显著高于全球半导体产业的整体增长水平（约15%至18%），更是近十年来晶圆代工产业表现最为强劲的增长年份之一。

若将统计口径扩展至更广义的"晶圆代工2.0"（Foundry 2.0）概念——即IDC于2026年提出的产业分析框架，涵盖纯晶圆代工服务（Pure-play Foundry，约占57%）、非内存类整合元件制造厂（Non-Memory IDM Foundry-Integrated Device Manufacturers，约占29%）以及外包封装测试服务（OSAT，Outsourced Semiconductor Assembly and Test，约占13%）三大细分市场，并包括光掩模供应商等配套环节（约占1%）——2026年市场规模已突破3,600亿美元，同比增幅约17%，预计2026至2030年复合年增长率约为11%。IDC明确指出，2026年Foundry 2.0市场在AI主导下进入稳健扩张周期，先进制程与先进封装持续供不应求，成熟制程亦在8英寸产能缩减、AI电源相关需求稳健成长的双重催化下，告别了此前持续两年之久的杀价竞争，重新进入量价齐升的正向循环。

从季度高频数据来看，2026年第一季度全球前十大晶圆代工厂合计实现营收479.53亿美元，环比增长3.7%，同比增长31.7%，创下单季度历史最高纪录。这一"淡季不淡"的超预期特征深刻反映了AI芯片需求对产能的刚性支撑——即便在传统消费电子淡季，先进制程晶圆厂的产能依然处于满载甚至超负荷运转状态。行业观察者普遍预期，2026年第二至第四季度，随着AI芯片新品的集中推出和存储芯片的持续景气，晶圆代工产业将继续维持高景气度运行。

从区域分布来看，全球晶圆制造的产能高度集中于少数几个核心区域。中国台湾地区凭借台积电一家企业占据全球超过七成的市场份额，继续巩固全球晶圆制造的绝对核心地位；韩国以三星电子为核心，在先进制程领域保持追赶态势，同时在存储芯片制造领域拥有不可替代的全球影响力；中国大陆在政策强力驱动下加速成熟制程扩产和先进制程技术攻关，中芯国际已稳居全球第三大晶圆代工厂；美国在芯片法案支持下积极推动本土制造产能建设，但距离实现产能自给仍有相当长的路要走；日本和欧洲则在供应链安全和产业复兴战略推动下，逐步加大对晶圆制造的前瞻性投资布局。整体而言，全球晶圆制造产业呈现"一极主导、多极追赶"的区域竞争格局，台湾地区的战略重要性在这一格局中被进一步放大。

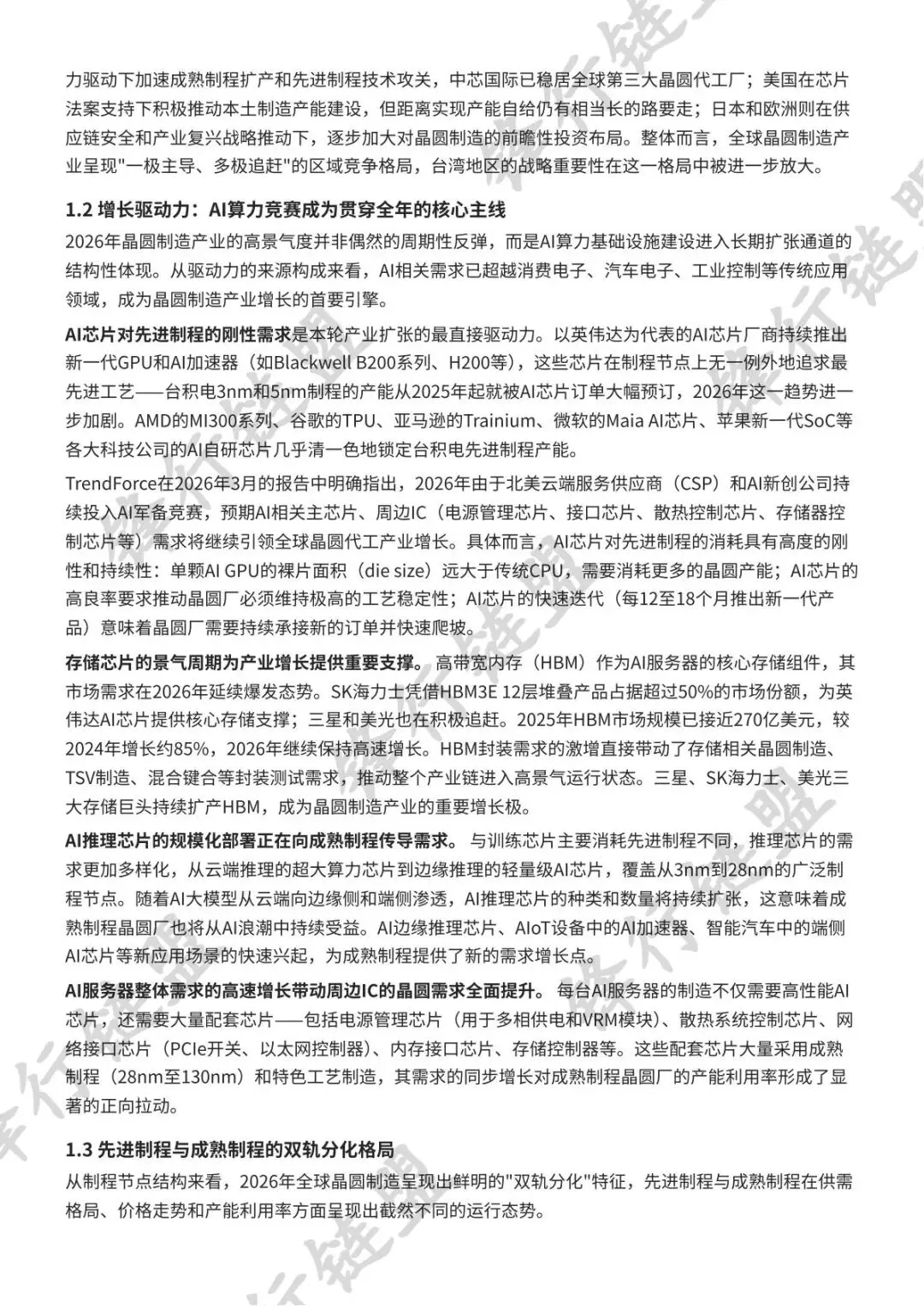

1.2 增长驱动力：AI算力竞赛成为贯穿全年的核心主线

2026年晶圆制造产业的高景气度并非偶然的周期性反弹，而是AI算力基础设施建设进入长期扩张通道的结构性体现。从驱动力的来源构成来看，AI相关需求已超越消费电子、汽车电子、工业控制等传统应用领域，成为晶圆制造产业增长的首要引擎。

AI芯片对先进制程的刚性需求是本轮产业扩张的最直接驱动力。以英伟达为代表的AI芯片厂商持续推出新一代GPU和AI加速器（如Blackwell B200系列、H200等），这些芯片在制程节点上无一例外地追求最先进工艺——台积电3nm和5nm制程的产能从2025年起就被AI芯片订单大幅预订，2026年这一趋势进一步加剧。AMD的MI300系列、谷歌的TPU、亚马逊的Trainium、微软的Maia AI芯片、苹果新一代SoC等各大科技公司的AI自研芯片几乎清一色地锁定台积电先进制程产能。

TrendForce在2026年3月的报告中明确指出，2026年由于北美云端服务供应商（CSP）和AI新创公司持续投入AI军备竞赛，预期AI相关主芯片、周边IC（电源管理芯片、接口芯片、散热控制芯片、存储器控制芯片等）需求将继续引领全球晶圆代工产业增长。具体而言，AI芯片对先进制程的消耗具有高度的刚性和持续性：单颗AI GPU的裸片面积（die size）远大于传统CPU，需要消耗更多的晶圆产能；AI芯片的高良率要求推动晶圆厂必须维持极高的工艺稳定性；AI芯片的快速迭代（每12至18个月推出新一代产品）意味着晶圆厂需要持续承接新的订单并快速爬坡。

存储芯片的景气周期为产业增长提供重要支撑。 高带宽内存（HBM）作为AI服务器的核心存储组件，其市场需求在2026年延续爆发态势。SK海力士凭借HBM3E 12层堆叠产品占据超过50%的市场份额，为英伟达AI芯片提供核心存储支撑；三星和美光也在积极追赶。2025年HBM市场规模已接近270亿美元，较2024年增长约85%，2026年继续保持高速增长。HBM封装需求的激增直接带动了存储相关晶圆制造、TSV制造、混合键合等封装测试需求，推动整个产业链进入高景气运行状态。三星、SK海力士、美光三大存储巨头持续扩产HBM，成为晶圆制造产业的重要增长极。

AI推理芯片的规模化部署正在向成熟制程传导需求。 与训练芯片主要消耗先进制程不同，推理芯片的需求更加多样化，从云端推理的超大算力芯片到边缘推理的轻量级AI芯片，覆盖从3nm到28nm的广泛制程节点。随着AI大模型从云端向边缘侧和端侧渗透，AI推理芯片的种类和数量将持续扩张，这意味着成熟制程晶圆厂也将从AI浪潮中持续受益。AI边缘推理芯片、AIoT设备中的AI加速器、智能汽车中的端侧AI芯片等新应用场景的快速兴起，为成熟制程提供了新的需求增长点。

AI服务器整体需求的高速增长带动周边IC的晶圆需求全面提升。 每台AI服务器的制造不仅需要高性能AI芯片，还需要大量配套芯片——包括电源管理芯片（用于多相供电和VRM模块）、散热系统控制芯片、网络接口芯片（PCIe开关、以太网控制器）、内存接口芯片、存储控制器等。这些配套芯片大量采用成熟制程（28nm至130nm）和特色工艺制造，其需求的同步增长对成熟制程晶圆厂的产能利用率形成了显著的正向拉动。

1.3 先进制程与成熟制程的双轨分化格局

从制程节点结构来看，2026年全球晶圆制造呈现出鲜明的"双轨分化"特征，先进制程与成熟制程在供需格局、价格走势和产能利用率方面呈现出截然不同的运行态势。

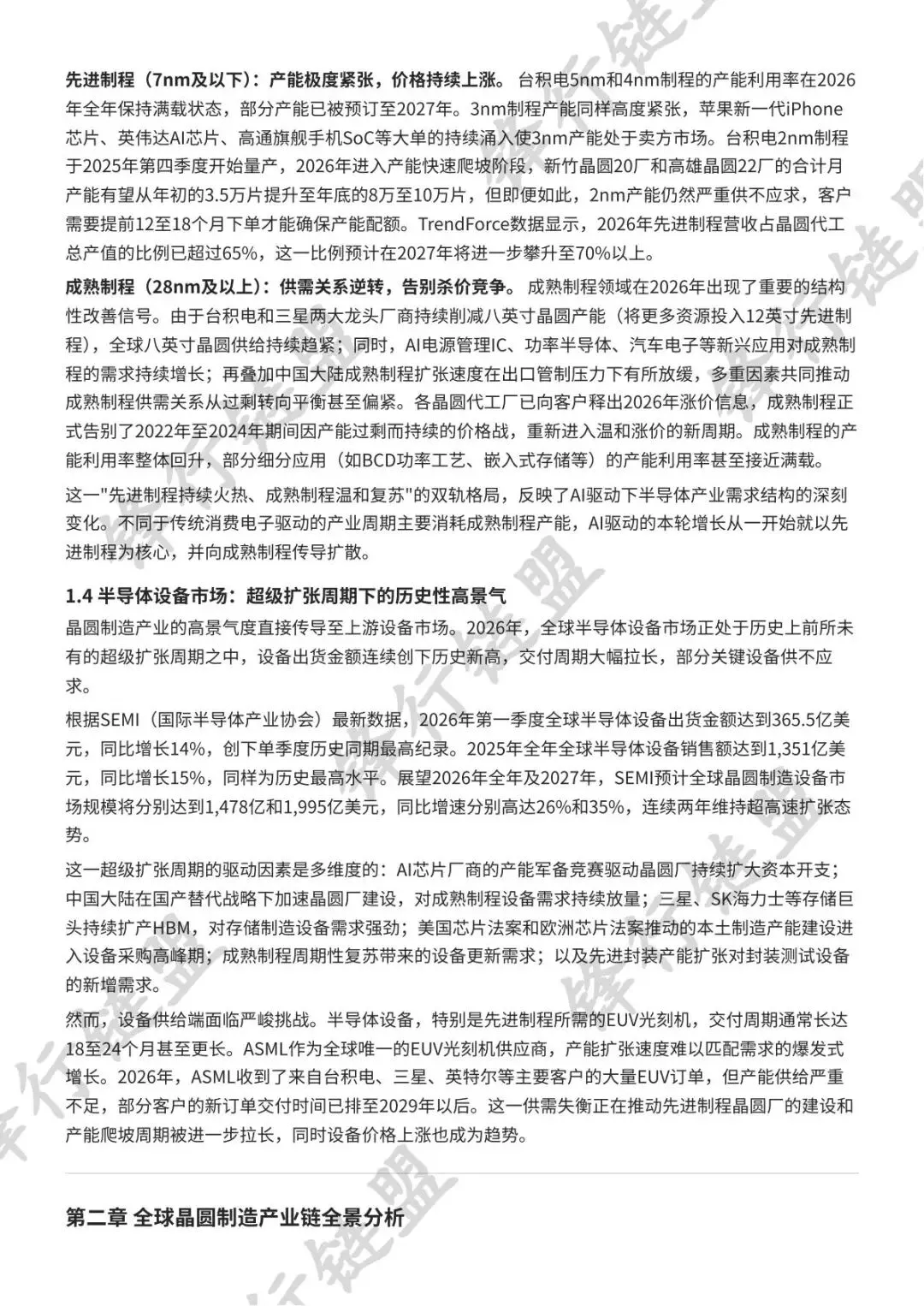

先进制程（7nm及以下）：产能极度紧张，价格持续上涨。 台积电5nm和4nm制程的产能利用率在2026年全年保持满载状态，部分产能已被预订至2027年。3nm制程产能同样高度紧张，苹果新一代iPhone芯片、英伟达AI芯片、高通旗舰手机SoC等大单的持续涌入使3nm产能处于卖方市场。台积电2nm制程于2025年第四季度开始量产，2026年进入产能快速爬坡阶段，新竹晶圆20厂和高雄晶圆22厂的合计月产能有望从年初的3.5万片提升至年底的8万至10万片，但即便如此，2nm产能仍然严重供不应求，客户需要提前12至18个月下单才能确保产能配额。TrendForce数据显示，2026年先进制程营收占晶圆代工总产值的比例已超过65%，这一比例预计在2027年将进一步攀升至70%以上。

成熟制程（28nm及以上）：供需关系逆转，告别杀价竞争。 成熟制程领域在2026年出现了重要的结构性改善信号。由于台积电和三星两大龙头厂商持续削减八英寸晶圆产能（将更多资源投入12英寸先进制程），全球八英寸晶圆供给持续趋紧；同时，AI电源管理IC、功率半导体、汽车电子等新兴应用对成熟制程的需求持续增长；再叠加中国大陆成熟制程扩张速度在出口管制压力下有所放缓，多重因素共同推动成熟制程供需关系从过剩转向平衡甚至偏紧。各晶圆代工厂已向客户释出2026年涨价信息，成熟制程正式告别了2022年至2024年期间因产能过剩而持续的价格战，重新进入温和涨价的新周期。成熟制程的产能利用率整体回升，部分细分应用（如BCD功率工艺、嵌入式存储等）的产能利用率甚至接近满载。

这一"先进制程持续火热、成熟制程温和复苏"的双轨格局，反映了AI驱动下半导体产业需求结构的深刻变化。不同于传统消费电子驱动的产业周期主要消耗成熟制程产能，AI驱动的本轮增长从一开始就以先进制程为核心，并向成熟制程传导扩散。

1.4 半导体设备市场：超级扩张周期下的历史性高景气

晶圆制造产业的高景气度直接传导至上游设备市场。2026年，全球半导体设备市场正处于历史上前所未有的超级扩张周期之中，设备出货金额连续创下历史新高，交付周期大幅拉长，部分关键设备供不应求。

根据SEMI（国际半导体产业协会）最新数据，2026年第一季度全球半导体设备出货金额达到365.5亿美元，同比增长14%，创下单季度历史同期最高纪录。2025年全年全球半导体设备销售额达到1,351亿美元，同比增长15%，同样为历史最高水平。展望2026年全年及2027年，SEMI预计全球晶圆制造设备市场规模将分别达到1,478亿和1,995亿美元，同比增速分别高达26%和35%，连续两年维持超高速扩张态势。

这一超级扩张周期的驱动因素是多维度的：AI芯片厂商的产能军备竞赛驱动晶圆厂持续扩大资本开支；中国大陆在国产替代战略下加速晶圆厂建设，对成熟制程设备需求持续放量；三星、SK海力士等存储巨头持续扩产HBM，对存储制造设备需求强劲；美国芯片法案和欧洲芯片法案推动的本土制造产能建设进入设备采购高峰期；成熟制程周期性复苏带来的设备更新需求；以及先进封装产能扩张对封装测试设备的新增需求。

然而，设备供给端面临严峻挑战。半导体设备，特别是先进制程所需的EUV光刻机，交付周期通常长达18至24个月甚至更长。ASML作为全球唯一的EUV光刻机供应商，产能扩张速度难以匹配需求的爆发式增长。2026年，ASML收到了来自台积电、三星、英特尔等主要客户的大量EUV订单，但产能供给严重不足，部分客户的新订单交付时间已排至2029年以后。这一供需失衡正在推动先进制程晶圆厂的建设和产能爬坡周期被进一步拉长，同时设备价格上涨也成为趋势。

第二章全球晶圆制造产业链全景分析

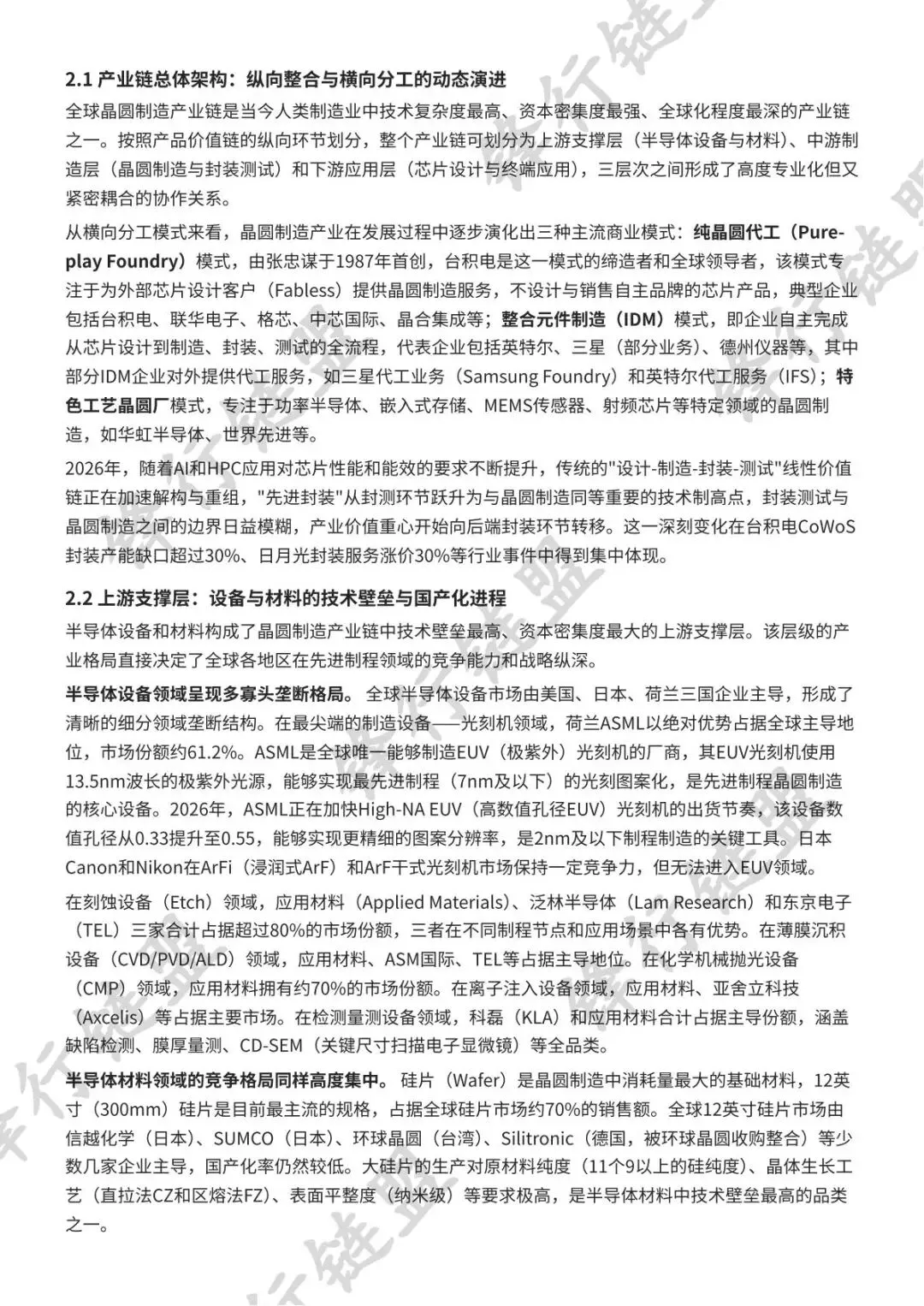

2.1 产业链总体架构：纵向整合与横向分工的动态演进

全球晶圆制造产业链是当今人类制造业中技术复杂度最高、资本密集度最强、全球化程度最深的产业链之一。按照产品价值链的纵向环节划分，整个产业链可划分为上游支撑层（半导体设备与材料）、中游制造层（晶圆制造与封装测试）和下游应用层（芯片设计与终端应用），三层次之间形成了高度专业化但又紧密耦合的协作关系。

从横向分工模式来看，晶圆制造产业在发展过程中逐步演化出三种主流商业模式：纯晶圆代工（Pure-play Foundry）模式，由张忠谋于1987年首创，台积电是这一模式的缔造者和全球领导者，该模式专注于为外部芯片设计客户（Fabless）提供晶圆制造服务，不设计与销售自主品牌的芯片产品，典型企业包括台积电、联华电子、格芯、中芯国际、晶合集成等；整合元件制造（IDM）模式，即企业自主完成从芯片设计到制造、封装、测试的全流程，代表企业包括英特尔、三星（部分业务）、德州仪器等，其中部分IDM企业对外提供代工服务，如三星代工业务（Samsung Foundry）和英特尔代工服务（IFS）；特色工艺晶圆厂模式，专注于功率半导体、嵌入式存储、MEMS传感器、射频芯片等特定领域的晶圆制造，如华虹半导体、世界先进等。

2026年，随着AI和HPC应用对芯片性能和能效的要求不断提升，传统的"设计-制造-封装-测试"线性价值链正在加速解构与重组，"先进封装"从封测环节跃升为与晶圆制造同等重要的技术制高点，封装测试与晶圆制造之间的边界日益模糊，产业价值重心开始向后端封装环节转移。这一深刻变化在台积电CoWoS封装产能缺口超过30%、日月光封装服务涨价30%等行业事件中得到集中体现。

2.2 上游支撑层：设备与材料的技术壁垒与国产化进程

半导体设备和材料构成了晶圆制造产业链中技术壁垒最高、资本密集度最大的上游支撑层。该层级的产业格局直接决定了全球各地区在先进制程领域的竞争能力和战略纵深。

半导体设备领域呈现多寡头垄断格局。 全球半导体设备市场由美国、日本、荷兰三国企业主导，形成了清晰的细分领域垄断结构。在最尖端的制造设备——光刻机领域，荷兰ASML以绝对优势占据全球主导地位，市场份额约61.2%。ASML是全球唯一能够制造EUV（极紫外）光刻机的厂商，其EUV光刻机使用13.5nm波长的极紫外光源，能够实现最先进制程（7nm及以下）的光刻图案化，是先进制程晶圆制造的核心设备。2026年，ASML正在加快High-NA EUV（高数值孔径EUV）光刻机的出货节奏，该设备数值孔径从0.33提升至0.55，能够实现更精细的图案分辨率，是2nm及以下制程制造的关键工具。日本Canon和Nikon在ArFi（浸润式ArF）和ArF干式光刻机市场保持一定竞争力，但无法进入EUV领域。

在刻蚀设备（Etch）领域，应用材料（Applied Materials）、泛林半导体（Lam Research）和东京电子（TEL）三家合计占据超过80%的市场份额，三者在不同制程节点和应用场景中各有优势。在薄膜沉积设备（CVD/PVD/ALD）领域，应用材料、ASM国际、TEL等占据主导地位。在化学机械抛光设备（CMP）领域，应用材料拥有约70%的市场份额。在离子注入设备领域，应用材料、亚舍立科技（Axcelis）等占据主要市场。在检测量测设备领域，科磊（KLA）和应用材料合计占据主导份额，涵盖缺陷检测、膜厚量测、CD-SEM（关键尺寸扫描电子显微镜）等全品类。

半导体材料领域的竞争格局同样高度集中。 硅片（Wafer）是晶圆制造中消耗量最大的基础材料，12英寸（300mm）硅片是目前最主流的规格，占据全球硅片市场约70%的销售额。全球12英寸硅片市场由信越化学（日本）、SUMCO（日本）、环球晶圆（台湾）、Silitronic（德国，被环球晶圆收购整合）等少数几家企业主导，国产化率仍然较低。大硅片的生产对原材料纯度（11个9以上的硅纯度）、晶体生长工艺（直拉法CZ和区熔法FZ）、表面平整度（纳米级）等要求极高，是半导体材料中技术壁垒最高的品类之一。

光刻胶（Photoresist）是光刻工艺中的核心感光材料，决定了图案转移的精度和良率。ArF（浸润式）和KrF光刻胶市场由JSR（日本）、东京应化（TOK，日本）、信越化学（日本）、杜邦（美国）等企业主导，其中日本企业在高端ArF光刻胶市场占据统治地位。EUV光刻胶由于用量较少且技术要求极高，目前由JSR、默克（德国）等少数企业供应。2026年，国产ArF和KrF光刻胶的验证进度加快，业内预期这一环节将在2026至2027年迎来量产规模的跨越。

CMP抛光液和抛光垫由Cabot微电子（美国）和陶氏化学（美国）等美企主导，国产化率有待提升。特种电子气体（SiH4、NF3、CF4、WF6等）是薄膜沉积和刻蚀工艺的关键原材料，由空气化工（美国）、林德（英国/德国）、昭和电工（日本）等企业主导。溅射靶材用于物理气相沉积（PVD）工艺，由日矿金属（日本）、霍尼韦尔（美国）等主导。

国产化突破正在加速推进。 在地缘政治压力和国产替代战略的双重驱动下，中国大陆半导体设备和材料的国产化进程在2026年显著提速。进入2026年，国内成熟制程设备的覆盖率已突破80%，产业重心正加速向先进制程、先进封装及关键核心材料的"深水区"挺进。以中微公司为代表的国产刻蚀设备厂商已在5nm刻蚀工艺验证中取得突破，以北方华创为代表的国产薄膜沉积设备厂商在28nm及以上制程实现批量出货，以华海清科为代表的国产CMP设备厂商在成熟制程市场持续扩张。以沪硅产业为代表的国产大硅片企业在12英寸硅片领域持续扩产，良率稳步提升。以南大光电、鼎材科技为代表的国产光刻胶企业在ArF光刻胶领域进入客户认证和量产爬坡阶段。

2.3 中游制造层：产能分布与工艺能力

晶圆制造是整个半导体产业链中资本开支最集中、技术壁垒最高、产能扩张周期最长的核心环节。全球晶圆制造产能按制程节点和应用类型呈现出高度差异化的分布格局。

12英寸（300mm）晶圆厂是当前最主流的先进制程制造平台。全球12英寸晶圆厂主要分布在台湾、韩国、美国、日本、新加坡、中国大陆等地，合计月产能已超过1000万片（等效12英寸晶圆）。台积电是全球最大的12英寸晶圆代工服务商，其台湾工厂的12英寸产能约为每月150万至160万片，涵盖从28nm到3nm的完整制程节点覆盖。三星在韩国华城和平泽的12英寸工厂同时生产逻辑芯片和存储芯片，月产能合计约50万至60万片（等效先进制程晶圆）。中芯国际在北京、上海、深圳、天津的12英寸工厂持续扩产，2026年月产能合计已突破20万片。

8英寸（200mm）晶圆厂虽然设备老旧，但在成熟制程和特色工艺领域依然不可或缺。全球8英寸晶圆厂主要用于生产PMIC（电源管理IC）、显示驱动IC、嵌入式存储、射频芯片、MEMS传感器、汽车功率半导体等对制程节点要求不高但对可靠性和特色工艺要求极高的芯片产品。2026年，由于台积电和三星持续削减8英寸产能以将资源向12英寸先进制程倾斜，全球8英寸供给持续趋紧，推动了8英寸晶圆代工价格的温和上涨。

从制程节点分布来看，2026年全球晶圆制造产能呈现明显的"倒金字塔"结构：28nm及以上成熟制程占据全球晶圆制造总产能的约65%至70%，但仅贡献约35%至40%的营收；先进制程（7nm至28nm）占据约20%至25%的产能，贡献约25%至30%的营收；最先进制程（7nm及以下）仅占据约5%至10%的产能，却贡献超过55%至65%的营收，这一悬殊的比例差距深刻反映了先进制程极高的技术壁垒和附加值。

2.4 封装测试层：先进封装从"幕后"走向"台前"

2026年，全球半导体封装测试产业经历了历史性的战略地位跃升。先进封装已从单纯的芯片制造末端工序，跃升为决定AI芯片性能、成本与量产规模的核心技术支柱，标志着后摩尔时代半导体产业价值重心的根本性转移。

CoWoS封装（ Chip on Wafer on Substrate）是台积电最具竞争力的先进封装技术方案。该技术通过在硅中介层（Silicon Interposer）上实现芯片与芯片之间的高密度互连，将多颗芯片（如GPU、CPU、HBM）集成在同一封装中，大幅缩短互连距离、提升互连带宽、降低功耗，是英伟达H系列/H100/H200/B200系列AI GPU、AMD MI300系列、苹果M系列芯片实现高性能互连的关键封装方案。2026年，台积电CoWoS封装产能从2024年的3.3万片/月大幅提升至约6.6万片/月，但即便如此，产能缺口仍超过30%，多家AI芯片厂商公开表示当前制约顶级AI芯片量产的核心瓶颈已从晶圆制造转向先进封装。日月光、超丰电子、矽品科技等OSAT大厂也同步面临先进封装产能不足的问题，日月光已宣布封装服务全线涨价30%，涨价幅度超出市场预期。

HBM封装（High Bandwidth Memory）是高带宽内存芯片的核心封装技术，通过TSV（Through-Silicon Vias，硅通孔）技术实现多层存储芯片的垂直堆叠，并通过微凸块（μbumps）与逻辑芯片实现电互连。SK海力士凭借HBM3E 12层堆叠产品占据超过50%的市场份额，为英伟达AI芯片提供核心存储支撑。三星和美光也在积极追赶，推出各自的HBM3E和HBM4产品线。HBM封装需求的爆发式增长推动了TSV制造、混合键合（Hybrid Bonding）、热压键合（TCB）等先进封装技术的快速迭代。

Chiplet（小芯片）技术和异构集成代表了封装技术演进的新范式。Chiplet通过将SoC的不同功能模块（如CPU、GPU、NPU、I/O、存储控制等）拆分为独立的小芯片（Chiplet），分别使用最合适的制程制造后再通过先进封装集成，实现了在不依赖最先进制程的情况下达到甚至超越单一大芯片系统性能的目标。AMD的Zen架构处理器、苹果的M系列芯片、Intel的P-Core/E-Core架构处理器均采用了Chiplet设计。2026年，Chiplet技术正在从头部芯片厂商向更广泛的芯片设计公司扩散，UCle（Universal Chiplet Interconnect Express）标准的推广为Chiplet生态的互联互通奠定了基础。

3D堆叠封装和混合键合是实现更高密度互连的前沿技术。混合键合（Hybrid Bonding）通过在芯片与芯片或晶圆与晶圆之间直接键合铜互连pad，无需使用微凸块，大幅缩小互连间距、提升互连密度和带宽、降低功耗，是HBM4和未来3D IC封装的核心技术。2026年，台积电的SoIC（System on Integrated Chips）封装技术持续推进，该技术使用混合键合实现芯片与芯片之间的3D堆叠互连，号称可以"接近"甚至"超越"SoC在单芯片上的性能与能效。

根据韩国印刷电路板及半导体封装协会（KPCA）预测，2026年全球半导体封装市场规模将达6,189亿美元，其中AI服务器是增长的核心驱动力，HBM、2.5D/3D堆叠封装及芯片组异构封装需求持续攀升，行业竞争已从前端工艺小型化（More Moore）转向后端封装技术升级（More than Moore）。
