TMA热机械分析用于聚合物,复合材料,金属,无机等材料的线性热膨胀系数,玻璃化转变温度,分析PCB板爆板时间.
TMA热机械分析原理
对样品施加一定的负荷，测定其形变随温度的变化的方法
仪器型号：TA Q400
仪器技术参数
温度范围 ：-50～550℃
温度精确度 ：± 0.01℃
升温速率：0.1～100℃/min
送样尺寸要求
厚度方向: 长方体固体试样()：6mm<长度<10mm， 6mm<宽度<10mm，1mm<厚度<4mm。或者圆柱形试样：6mm<直径<10mm，1mm<厚度<4mm。
多方向试样，长方体固体试样：6mm<长度<10mm， 6mm<宽度<10mm，6mm<厚度<10mm.
薄膜材料20 mm <长度<50 mm， 2 mm <宽度<3.5 mm，0.05 mm <厚度<0.5 mm
样品表面要光洁，平整（可以用400目的砂纸打磨平整）。样品内部气孔尽量少，材料均匀。

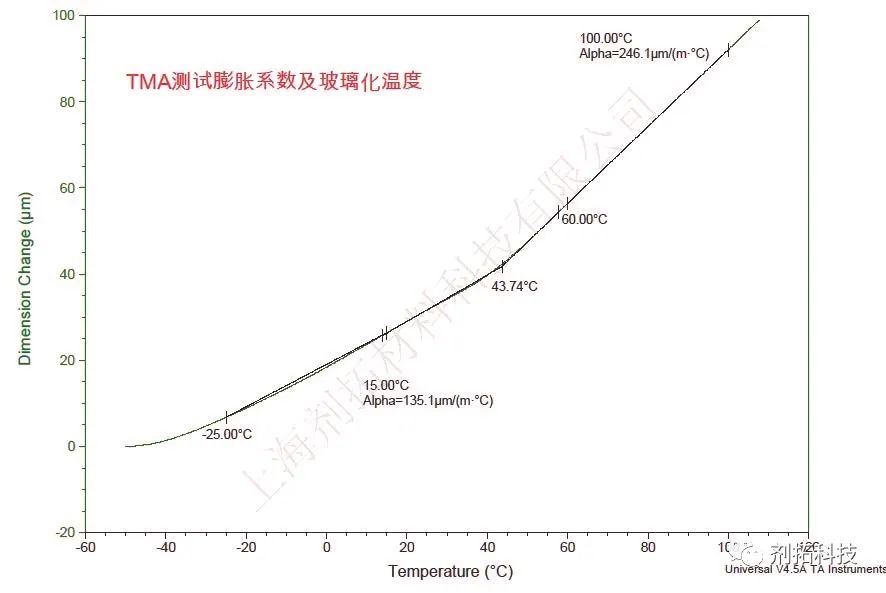

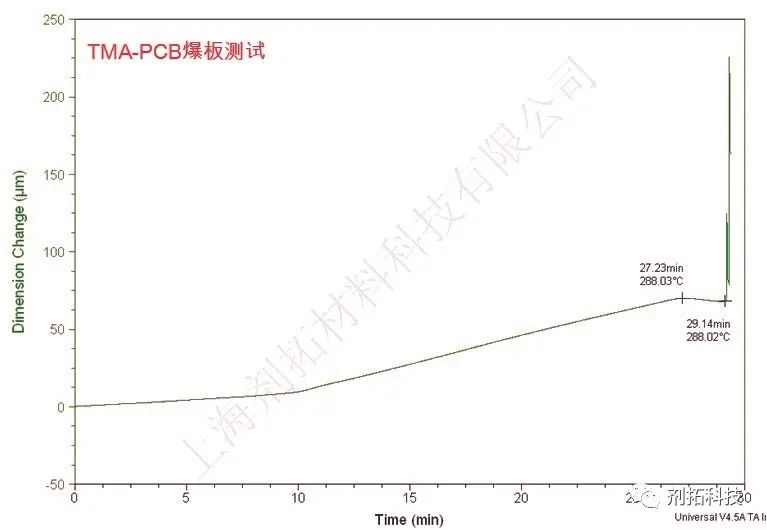

测试实例
