M-LAG 技术白皮书总结

核心内容概述

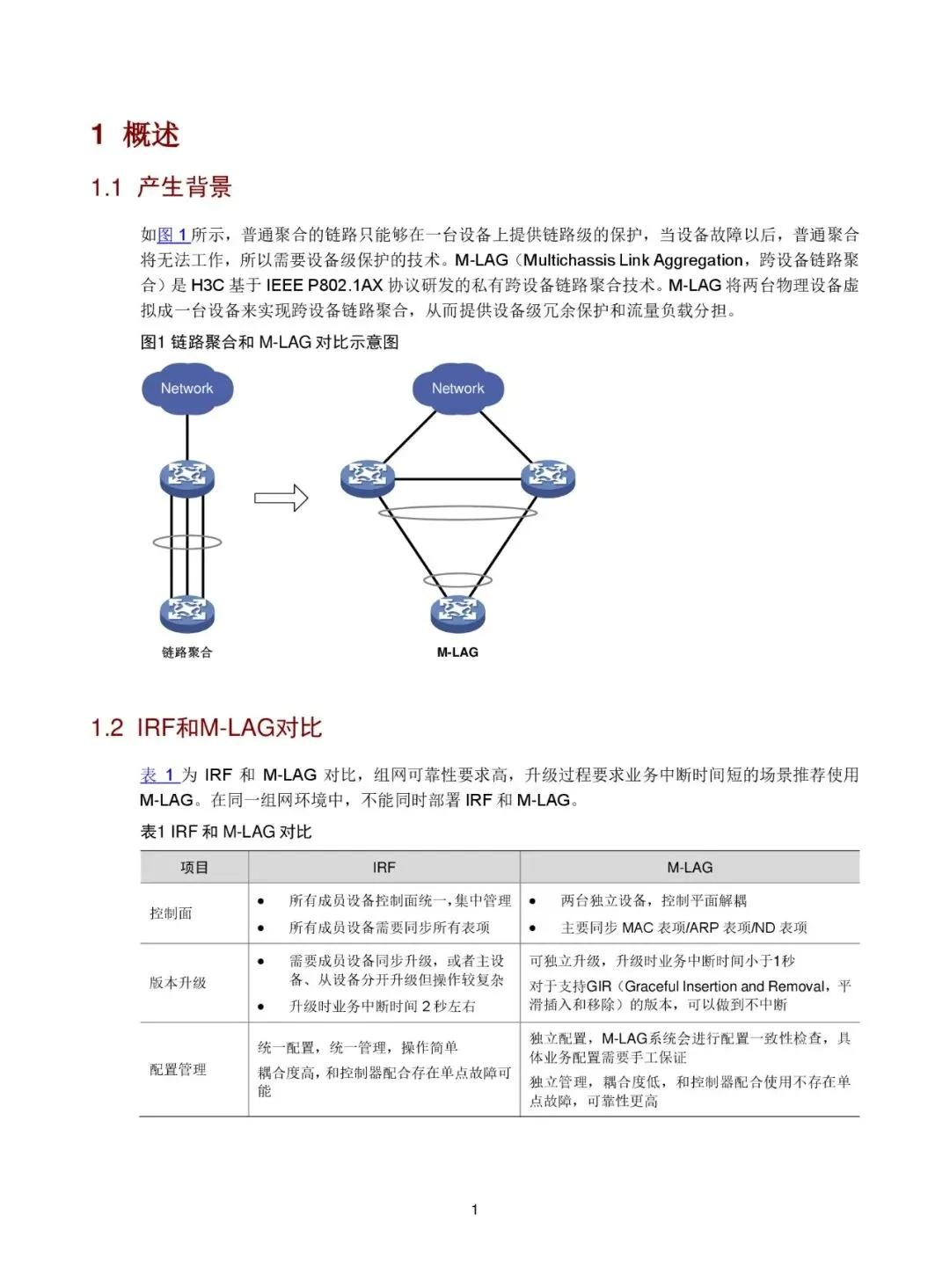

M-LAG（Multichassis Link Aggregation，跨设备链路聚合）是一种由 H3C 研发的私有跨设备链路聚合技术，它将两台物理设备虚拟成一台逻辑设备，实现跨设备链路聚合，从而提供设备级冗余保护和流量负载分担。M-LAG 适用于组网可靠性要求高、业务中断时间要求短的场景，与 IRF（Intelligent Resilient Framework）相比，M-LAG 具有更高的可靠性和更简单的配置管理。

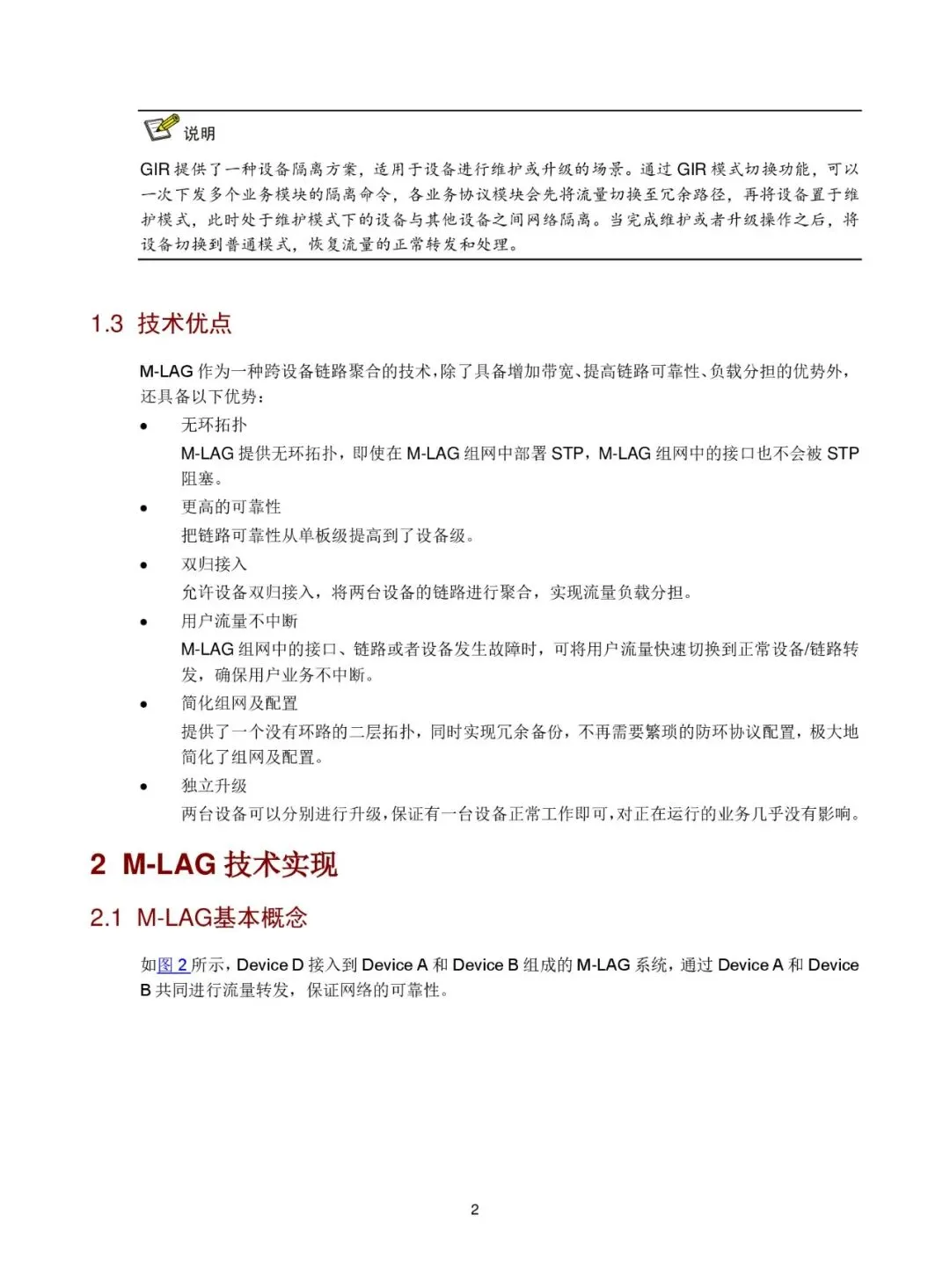

主要观点

• 设备级保护：M-LAG 提供设备级冗余保护，而非仅限于单板级。
• 无环拓扑：M-LAG 设计上避免了环路，即使在 STP 部署的情况下，也不会阻塞 M-LAG 接口。
• 双归与单归接入：支持设备双归接入，实现流量负载分担；同时支持单归接入，通过表项同步实现备份路径。
• 故障快速切换：在接口、链路或设备发生故障时，流量可以快速切换到正常设备，确保业务不中断。
• 安全机制：包括序列号校验和报文认证，防止重放攻击和内容篡改，提高系统安全性。
• 灵活的配置管理：支持独立配置和配置一致性检查，提升组网灵活性和可靠性。

关键信息

2.1 M-LAG 基本概念

• M-LAG 系统由主设备（Primary）和备设备（Secondary）组成。

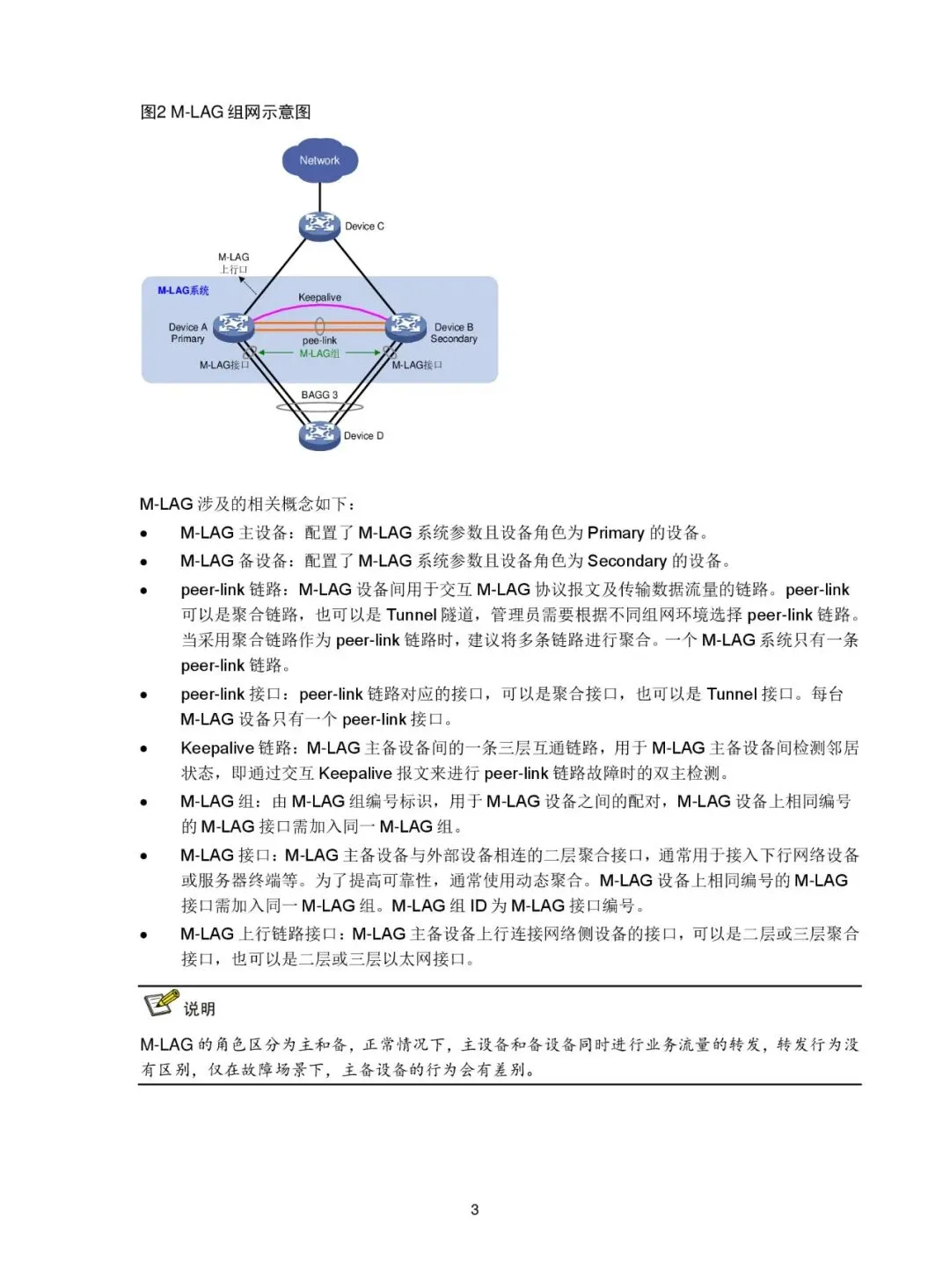

• peer-link 链路用于设备间交互协议报文和传输数据流量，可为聚合链路或 Tunnel 隧道。
• Keepalive 链路用于主备设备间检测邻居状态，避免双主问题。
• M-LAG 接口为二层聚合接口，用于接入下行设备或服务器。
• M-LAG 上行链路接口用于连接网络侧设备，可为二层或三层接口。

2.2 M-LAG 网络模型

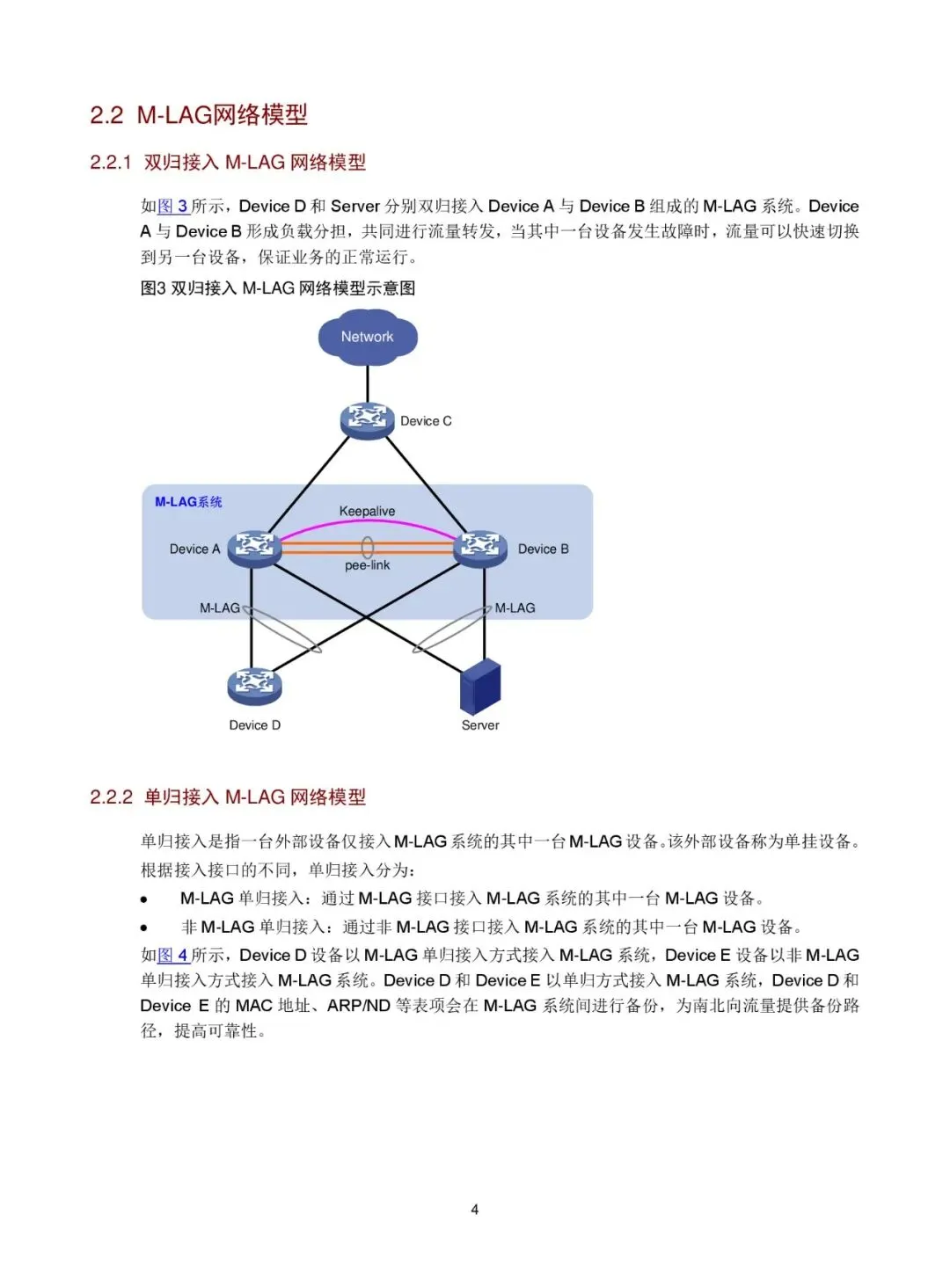

• 双归接入模型：外部设备通过两台 M-LAG 设备接入，实现负载分担和快速故障切换。

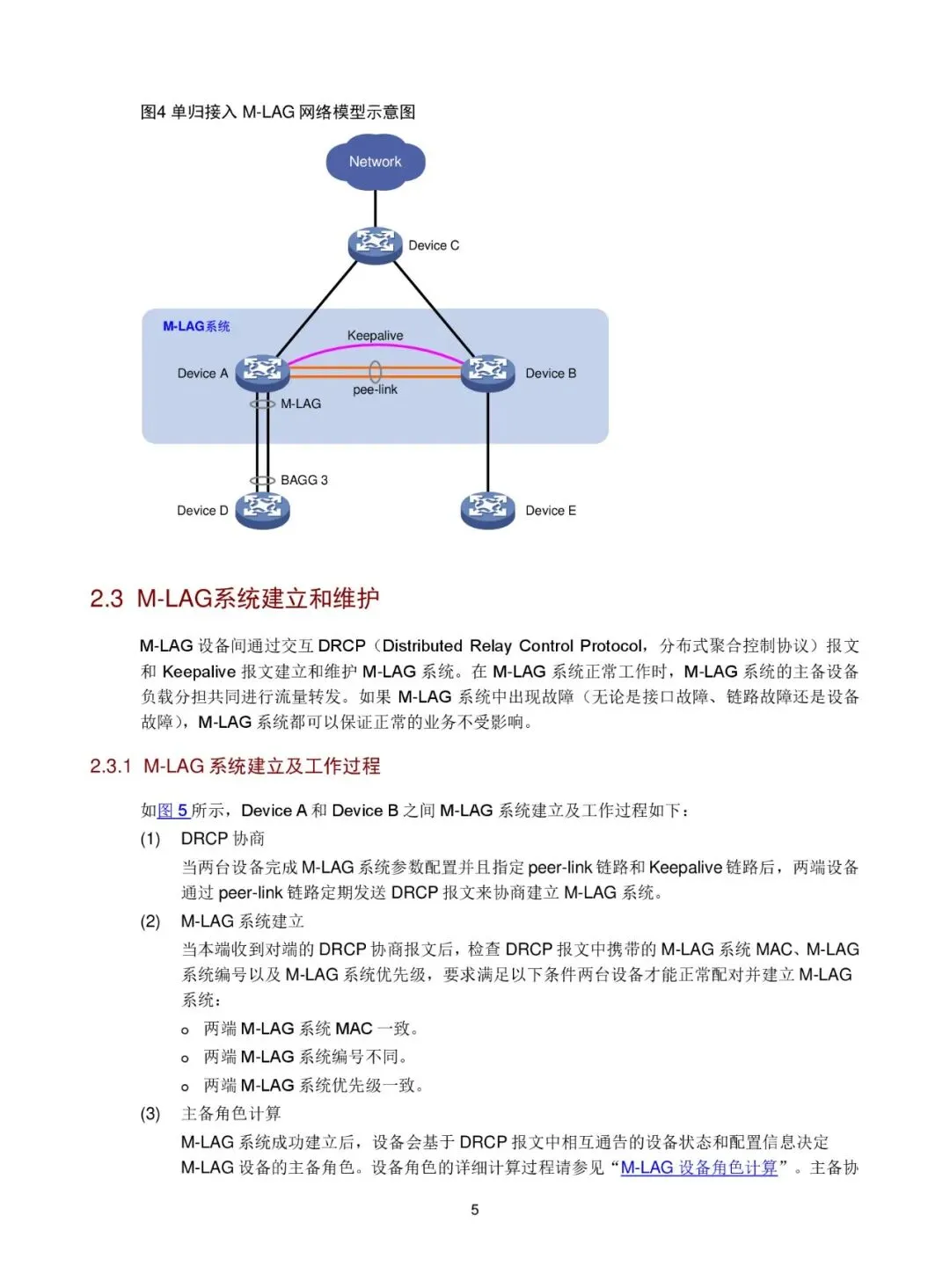

• 单归接入模型：外部设备仅接入一台 M-LAG 设备，另一台通过 peer-link 链路实现流量备份。

2.3 M-LAG 系统建立和维护

• M-LAG 系统通过 DRCP 协议报文和 Keepalive 报文建立和维护。
• DRCP 报文用于协商 M-LAG 系统建立，包含设备配置和状态信息。
• Keepalive 机制用于检测 peer-link 故障，避免双主转发异常。
• M-LAG 设备角色计算依据多个因素（如接口状态、健康度、业务量等）进行选举。
• 表项同步机制确保主备设备间 MAC 地址表、ARP 表等信息一致，避免流量中断。

2.4 M-LAG 扩展功能

• 双活网关：两台 M-LAG 设备同时作为三层网关，使用相同 IP 和 MAC 地址，支持动态路由协议邻居建立。
• 主备模式：仅主网卡连接的 M-LAG 接口参与转发，备网卡接口仅用于备份。
• 序列号校验：防止重放攻击，确保 DRCP 和 Keepalive 报文合法性。
• 报文认证：使用 Hash 计算消息摘要，确保报文内容不被篡改。

2.5 流量转发机制

• 单播流量：南北向流量按本地优先转发，东西向流量通过 peer-link 路由。
• 未知单播/广播流量：通过 peer-link 链路隔离，防止环路。
• 组播流量：支持二层和三层组播转发，具体机制见 8 和 9 章节。

2.6 故障处理机制

• 接口故障：流量通过 peer-link 转发至另一设备，避免中断。
• peer-link 故障：设备通过 Keepalive 链路进行角色选举，避免双主转发。
• 设备故障：备设备升级为主设备，继续转发流量。
• 上行链路故障：流量通过路由绕行至对端设备，可配置 Monitor Link 提高效率。
• 二次故障：根据配置情况，M-LAG 系统可能进入双主模式或独立工作模式，避免流量异常。

其他功能与机制

3. STP 在 M-LAG 中的应用

• M-LAG 系统中 STP 由主设备控制，BPDU 报文由主设备生成。
• peer-link 链路上不运行 STP，避免环路。
• M-LAG 设备使用相同的虚 MAC 地址，实现 STP 根节点冗余。

4. 三层网关支持

• VLAN 双活网关：两台 M-LAG 设备作为网关，使用相同 IP 和 MAC 地址，提高可靠性。
• VRRP 网关：支持 VRRP 虚拟 IP 地址，提供网关冗余，避免流量丢失。

5. 环路检测

• 在 M-LAG 接口和单归接入接口上均可检测环路。
• 环路检测生效后，对发生环路的端口进行处理，防止流量异常。

6. DHCP 支持

• 支持 DHCP Snooping、DHCP Relay 和 DHCP Server，确保 DHCP 报文正确转发和用户表项同步。

7. 安全机制

• 端口安全：防止非法设备接入。
• Portal 认证：与 RADIUS 协议配合，提升用户接入安全性。
• RADIUS 报文处理：支持 M-LAG 环境下的 RADIUS 协议处理。

8. 二层和三层组播支持

• 支持组播源和接收者在 M-LAG 系统中的流量转发，包括普通组网和 VXLAN 组网环境。

9. EVPN VXLAN 支持

• 支持 MAC 地址和 ARP/ND 信息同步，VXLAN 隧道建立和用户侧链路备份。

10. 典型组网应用

• 包括单级 M-LAG、多级 M-LAG 互联、与 STP、QinQ、Super VLAN、Private VLAN、VRRP 等技术的结合应用。

结论

M-LAG 是一种高效、可靠的跨设备链路聚合技术，适用于高可靠性组网环境。其具备无环拓扑、设备级保护、快速故障切换、表项同步、安全机制等优点。同时，M-LAG 支持多种扩展功能和网络协议，如 STP、DHCP、VRRP、组播、EVPN VXLAN 等，使其能够适应复杂多样的网络架构。通过合理配置和故障处理机制，M-LAG 可有效提升网络的可靠性和性能。
