设计原理与结构说明
核心优势
无电源依赖：纯机械结构，适合野外或紧急任务； 自动校正：无需人工干预，自动调整子弹方向，确保弹头朝前； 无复杂电子元件，故障率低。
基本参数
机械结构
人机工程与操作
环境适应性
关键组件
操作流程与安全规范
安全警告:

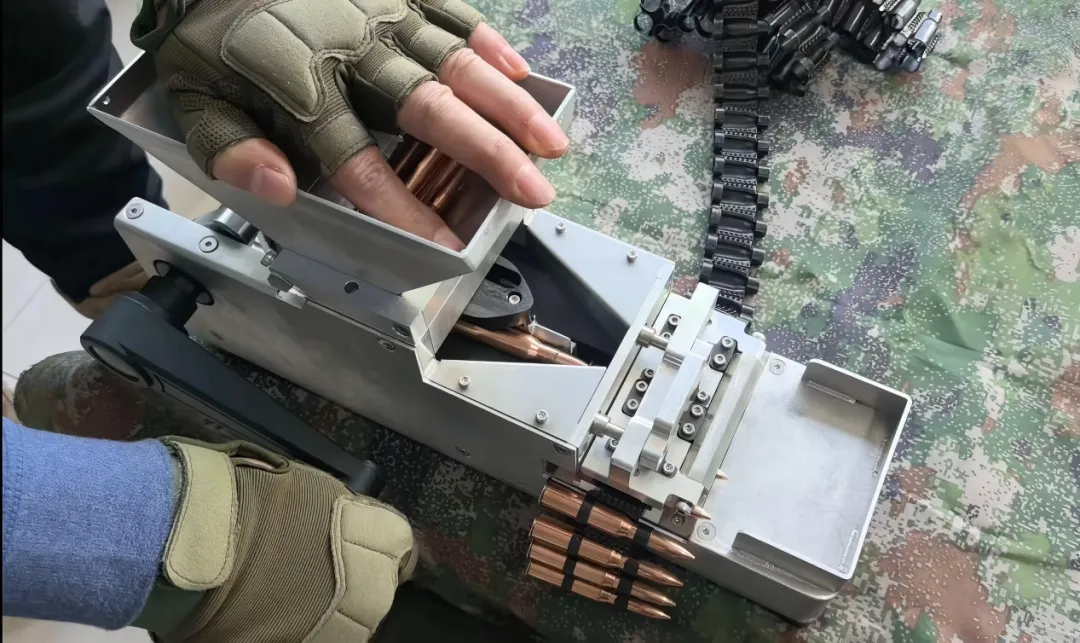

产品图
7.62mm 压弹器白皮书手摇 7.62 毫米压弹器是一款专为 7.62mm 规格弹药弹链,装配设计的 便携式机械装置，采用手摇驱动与曲柄机构结合，集成自动方向校正 功能，通过机械传动提升装弹速度，降低人力消耗，适用于野战、训 练及应急场景。 型号：HS23PL347-762-D 适用弹药：7.62mm 规格弹药 工作模式：手动摇柄驱动，机械曲柄式推进 装填方式：单发正反联续装填 装填速度：10 秒 18 发 操作人员：单人双手操作 准确率：装填工作稳定准确率高 设备材质：钢、合金、铁、塑料 整体尺寸： 折叠状态：380mm（长）× 108mm（宽）× 185 mm（高） 展开状态：480mm（长）×190 mm（宽）× 230 mm（高）总重量：≤5 kg 曲柄类型：曲柄，实现正反工位推进 行程长度：约 40-70mm 推进力：≥700N 重复定位精度：±0.1mm 材质： 曲柄与推杆：尼龙、合金钢 机身：高强度铝合金钢制框架 维护性：免维护 手摇柄设计： 折叠式 Z 型手柄 摇动半径：250 mm 最大人力扭矩：2-4 N·m 工作温度：-30℃ ~ +60℃ 防护等级：IP55 方向校正：下落的子弹在遇到特制的轨道路径后，可自动调整方向； 装弹仓：漏斗形装弹仓可容纳更多的子弹，仓底结合子弹外形依次有序落弹，减少卡弹，以方便调整路径快速装填。 曲柄装置：曲柄式传动机构是一种将旋转运动转化为直线往复运动 （或反向）的经典机械设计，其核心优势在于高效性、结构稳定性及 动力输出的可控性。 操作步骤: 准备阶段：检查设备完整性，操作前应先看产品手册及操作说明视频。 装填弹药：将弹药装入弹仓内，不必考虑正反方向，放平即可，按照 操作流程按压第一颗弹来固定弹链。 按压操作：顺时针匀速摇动手柄使弹和链结合。 完成任务：将拆装后的机器回归原来状态完整保存，放置阴凉干燥处。 严禁超负荷使用或改装设备。 操作时注意安全，手指规避压合区域，防止夹伤擦伤。 30mm 压弹器技术白皮书 14.5mm压弹器技术白皮书 12.7mm压弹器技术白皮书
