TCL + 自动配置功能 = 设备自动上线

通过前面两篇文章（ZTP自动化方式部署网络设备、利用自动配置功能实现设备的批量零配置上线），我们已经可以实现设备的批量上线，设备批量零接触配置上线的流程总结如下：

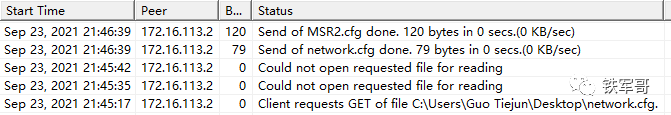

先记录设备的MAC地址，然后通过手工绑定DHCP来使设备获取指定的IP地址，再通过配置network.cfg或DNS服务器使设备可以反向解析得到自己的主机名，再从TFTP服务器上拉取与设备名称对应的配置文件，最后完成配置加载。

上次也提到，管理员将配置文件保存在文件服务器上，设备在启动时可以自动从文件服务器上获取并执行配置文件，设备每次启动直接从服务器获取配置，以后的设备都可以不用配置Flash存储了。

其实这里面有个问题，那就是下发配置没有办法自动保存，那怎么办呢？

TCL解析器

这里就要提一下H3C Comware V7系统内嵌的TCL（Tool Command Language，工具命令语言）解析器了，它可以支持直接在设备上执行TCL脚本命令。

对于Comware系统的命令，TCL配置视图相当于用户视图，配置方式同用户视图下的配置。

在TCL配置视图下编辑命令时，遵循以下约定：

1、cli命令是TCL脚本命令，不支持输入“?”键获得在线帮助和Tab键补全功能。

2、已经成功执行的Comware系统的命令会记录在历史命令缓冲区中，使用上下光标键可以调用执行过的命令；但是已经成功执行的TCL脚本命令不会记录在历史命令缓冲区中。

3、在TCL中定义的环境变量可以应用到Comware系统的命令。

通过以下三种方式，可以一次执行多条Comware命令：

1、在同一行连续键入多条Comware系统的命令，命令间用分号隔开，多条命令会一起下发，按照下发顺序执行。例如interface GigabitEthernet0/0；ip address dhcp-alloc。

2、在cli命令后连续键入需要执行的多条Comware命令，每条Comware命令之间使用空格加分号进行分隔，在第一条Comware命令的前方和最后一条Comware命令的后方添加英文格式的双引号。例如cli "interface GigabitEthernet0/0；ip address dhcp-alloc"。

3、多次输入cli命令和Comware命令的组合，每组之间使用空格加分号分隔。例如cli interface GigabitEthernet0/0 ; cli ip address dhcp-alloc。

TCL配置文件

好，相信你对TCL配置已经有了一定了解，那么我们来写一份TCL配置文件device.tcl。

其实很简单，主要把正常配置里面的#号删掉（不删也可以），再增加一些辅助配置（如return、system-view等）、删掉一些无关配置（如版本号等）即可。

device.tcl文件内容如下：

#returnsystem-view#sysname H3C#interface GigabitEthernet0/0ip address dhcp-alloc#line con 0idle-timeout 0 0#return

实验组网

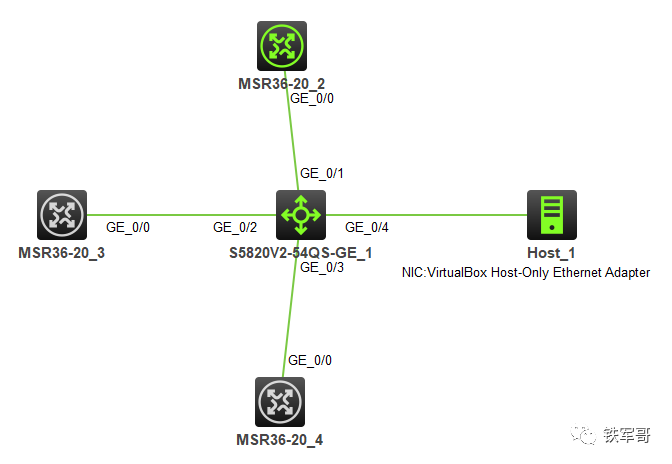

还是上次那张随意的拓扑，实验环境为HCL。路由器MSR36-20（Version 7.1.075, Alpha 7571），是本次测试的自动配置上线设备；交换机S5820V2-54QS-GE（Version 7.1.075, Alpha 7571），承担DHCP服务器的角色；PC上安装HFS，作为存储设备配置的HTTP服务器。

配置DHCP服务器

服务器自动配置功能在空配置启动的设备上不需要进行任何配置，但需要在DHCP服务器上配置一些必需的参数，包括TFTP服务器地址、TFTP服务器名和启动文件名或远程启动文件的HTTP形式URL等。

使用TFTP服务器时，使用tftp-server ip-address命令配置了存放配置文件的服务器；而使用TCL配置时，需要使用bootfile-name命令配置DHCP客户端使用的启动文件名。

那么交换机的配置如下：

#sysname DHCP-Server#dhcp enable#vlan 1#vlan 10#dhcp server ip-pool ztpgateway-list 172.16.113.254network 172.16.113.0 mask 255.255.255.0bootfile-name http://192.168.56.1/device.tcl#interface Vlan-interface1ip address 172.16.113.254 255.255.255.0#interface Vlan-interface10ip address 192.168.56.10 255.255.255.0#interface GigabitEthernet1/0/1port link-mode bridge#interface GigabitEthernet1/0/2port link-mode bridge#interface GigabitEthernet1/0/3port link-mode bridge#interface GigabitEthernet1/0/4port link-mode bridgeport access vlan 10

开始设备自动上线

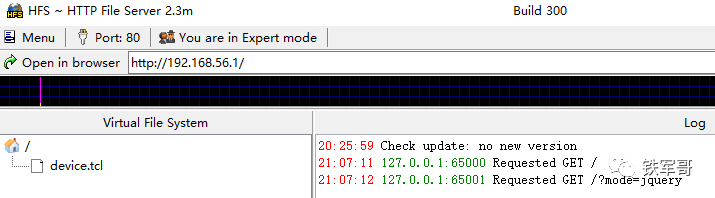

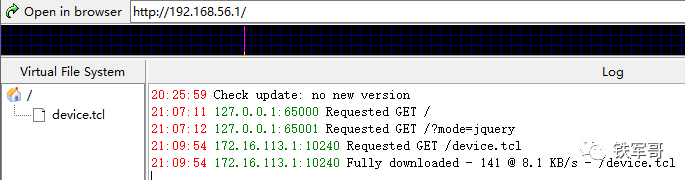

配置好电脑端的HFS，将配置文件放到指定目录下。

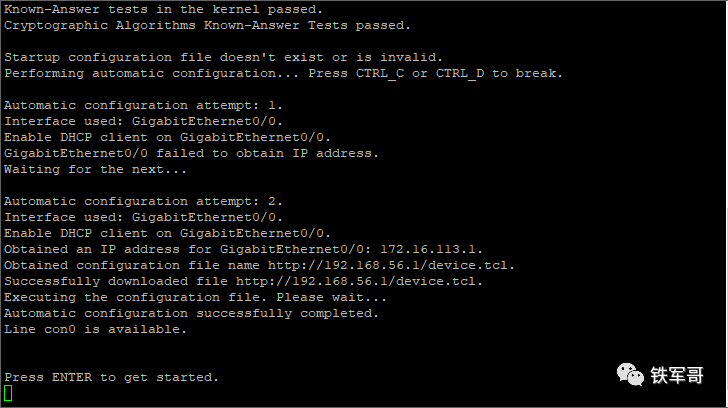

将MSR2开机启动，发现第一次竟然提示没有可用的接口，但是查看交换机的接口已经UP了，那就等第二次。

奇妙奇妙真奇妙，又是等第二次才获取到IP地址。

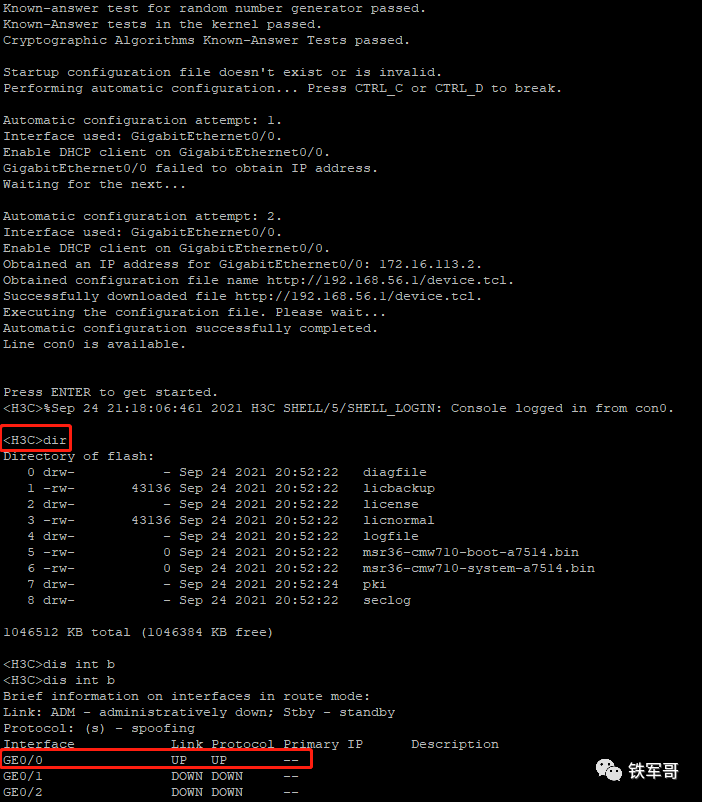

再回过来看自动配置上线过程，成功下载device.tcl，并成功执行脚本命令。

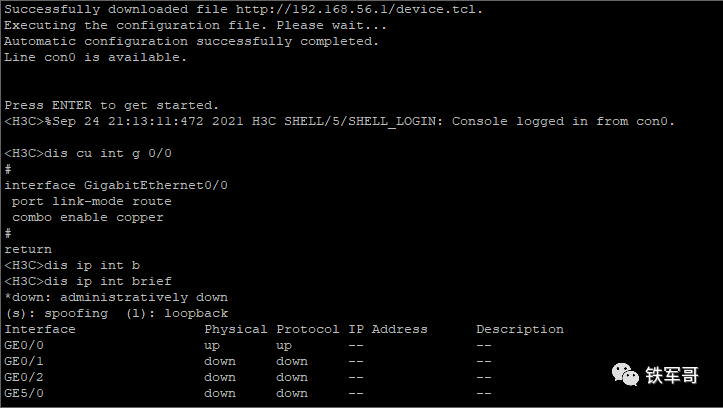

查看设备配置，咦？空配置，难道是不能有#号？

修改一下device.tcl文件内容：

returnsystem-viewsysname H5Cinterface GigabitEthernet0/0ip address dhcp-allocline con 0idle-timeout 0 0returnsave force

再正常启动MSR3查看一下。

奇了怪了，还是不行，难道是用户视图下不支持return命令导致的？

再修改一下device.tcl文件内容，删掉return：

system-viewsysname H5Cinterface GigabitEthernet0/0ip address dhcp-allocline con 0idle-timeout 0 0returnsave force

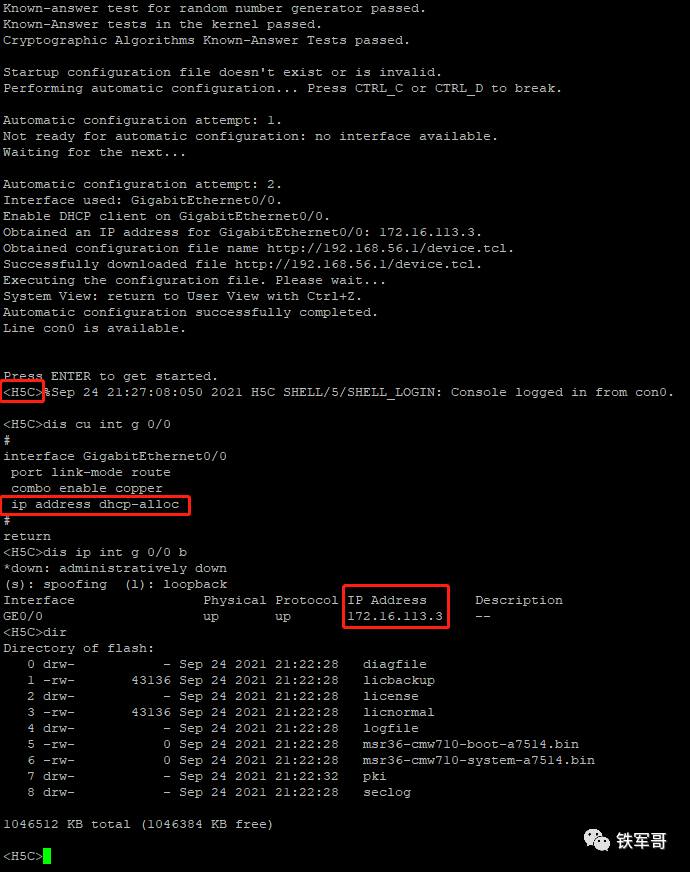

再正常启动MSR4查看一下。

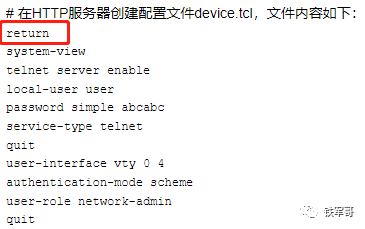

貌似可以了，看来官网案例有问题，不能加return命令。

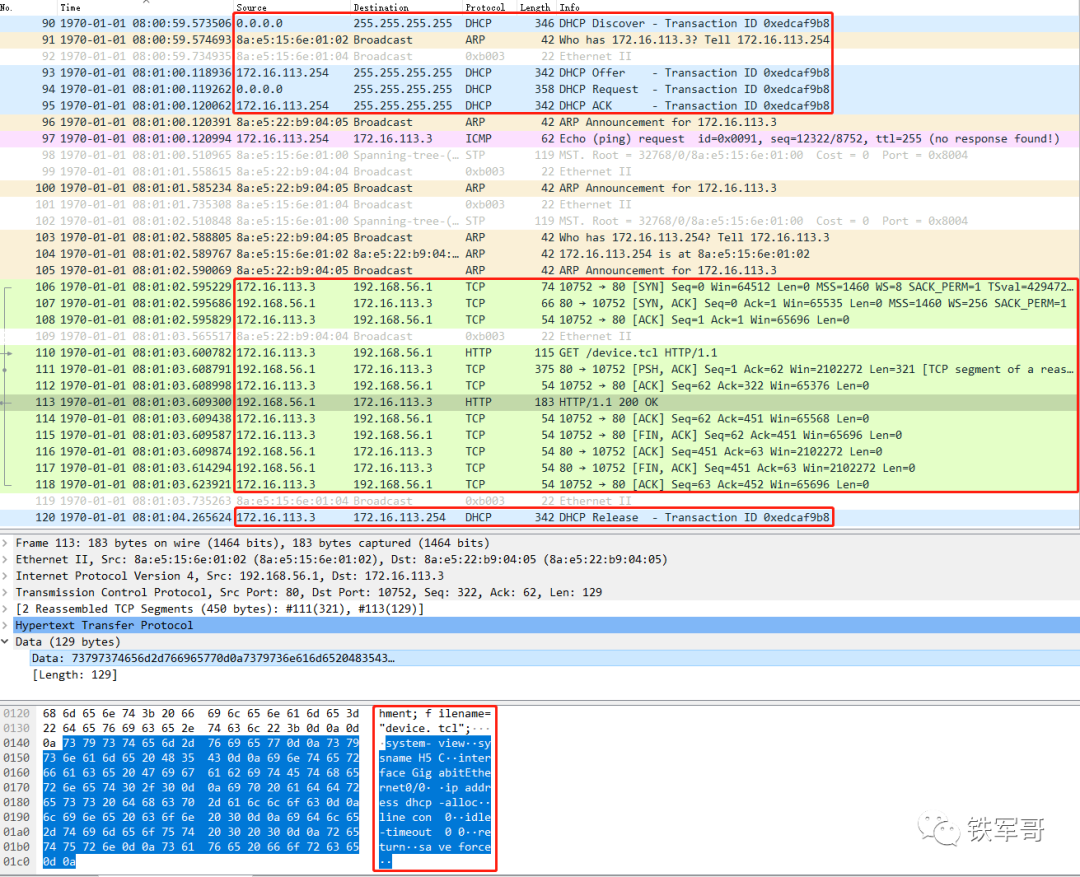

从抓包看一下过程。

首先是设备通过DHCP获取IP地址，然后是请求device.tcl，下载之后直接运行。而且，因为是HTTP协议，可以直接看到请求的文件内容。

总结

1、TCL命令和手工配置命令的方式、逻辑都比较像，但是要注意TCL文件的格式问题；

2、华三官网的命令示例不一定准确，因为用户视图不支持return命令，所以第一行用这个命令会直接跳出，#不报错。
