SK海力士（SK Hynix）凭借在高带宽存储器（HBM）领域的先发技术优势，已成为全球AI算力供应链中最关键的存储芯片供应商。2026年第一季度，公司营收达345亿美元，营业利润率高达72%，超越英伟达和台积电，创下全球半导体历史新高。公司占据全球HBM市场约58%的份额，深度绑定英伟达，供应其约70%的HBM需求。在AI算力驱动下，全球存储芯片市场规模从2025年的约2160亿美元激增至2026年预计的6330亿美元，行业正经历一场由AI需求重构供需结构的超级周期。但历史经验表明，存储行业强周期性未消失，当前超常态盈利的可持续性仍需审慎评估。
一、公司概况与行业背景
SK海力士：从破产边缘到万亿巨头
SK海力士的前身是1983年韩国现代集团创立的现代电子产业株式会社。1985年，公司实现256Kb DRAM（动态随机存取存储器）量产，成为韩国第二家可量产DRAM的企业。1999年收购LG半导体后规模迅速扩大，但随之而来的债务压力叠加行业下行，使公司在2001年被迫剥离存储业务独立运营，更名海力士半导体，交由债权银行团托管。
此后十年间，海力士多次在破产边缘挣扎。2011年，全球存储价格再度腰斩，韩国各大财阀均拒绝接盘。最终SK集团会长崔泰源力排众议，以约30亿美元收购海力士21.05%股权。他当时断言："我赌的不是海力士，我赌的是信息会成为下一个石油。"收购完成后仅两周，日本尔必达申请破产保护，全球DRAM供给收缩，海力士当年即扭亏为盈。
2012年公司更名为SK海力士。真正改变命运的是对HBM（高带宽存储器）的长期押注——2013年12月，SK海力士发布全球首颗HBM芯片，此后十余年持续迭代，从第一代HBM演进至HBM3E，再到2025年3月全球首发HBM4样品。这条冷门技术路线在AI时代终于兑现为巨大的商业价值。
2026年7月10日，SK海力士以美国存托凭证（ADR）形式登陆纳斯达克，募资265亿美元，创下境外企业赴美IPO最大纪录，市值约1.22万亿美元。此前，公司市值已历史性超越统治韩国股市二十五年的三星电子，跻身全球市值前十五大公司之列。
存储芯片行业基本概念
存储芯片是半导体产业中规模最大的单一品类，主要用于数据的临时或长期保存。核心产品分为三大类：
DRAM（动态随机存取存储器）：电子设备的"工作内存"，速度快、容量适中，负责临时存储CPU正在处理的数据。2025年全球DRAM市场规模约1505亿美元，占存储芯片市场的65%。主要应用于服务器、手机和PC。
NAND闪存：负责长期数据存储，断电后数据不丢失。用于固态硬盘（SSD）、手机存储和存储卡等。2024年全球NAND市场规模约679亿美元。
HBM（高带宽存储器）：采用TSV（硅通孔，即通过在硅芯片上打微小通孔实现多层芯片垂直堆叠互联）技术，将多层DRAM芯片垂直堆叠并与GPU进行近距离高速通信，数据传输带宽可达传统DDR内存的数十倍。HBM是AI大模型训练和推理中解决"内存墙"（数据传输速度跟不上处理器计算速度的瓶颈）的关键组件。
二、产业链上中下游分析
存储芯片产业链可分为上游（设备/材料/设计工具）、中游（设计/制造/封测）和下游（模组/终端应用）三个环节，各环节的技术壁垒和盈利模式差异显著。

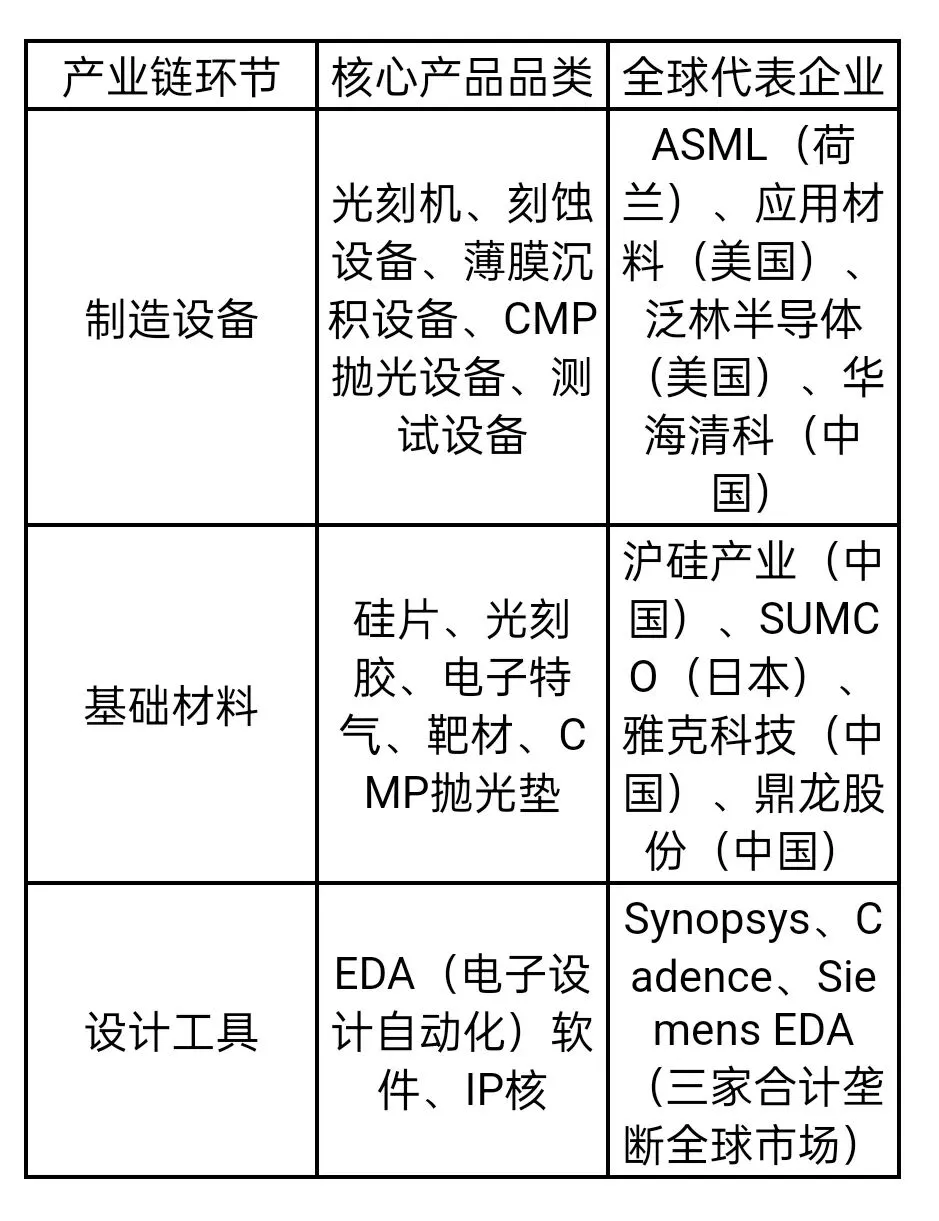

上游：设备、材料与设计工具
上游为存储芯片制造提供基础"工具"和"原料"，是技术壁垒最高的环节。
上游的核心特征是高度集中和技术壁垒极高。以光刻机为例，EUV（极紫外光刻机）全球仅ASML能制造，而先进DRAM和HBM的制造均依赖EUV设备。EDA软件被三家美国公司垄断，是半导体领域的"卡脖子"环节。
中游：芯片设计、晶圆制造与封装测试
中游是产业链核心价值区，包含设计、制造和封测三大工序。
芯片设计：即IC设计，相当于为芯片画"施工图纸"。存储芯片设计需要解决电路架构、存储单元排列、信号完整性等复杂问题。代表性企业包括三星、SK海力士、美光（均为IDM模式，即设计+制造一体化）以及兆易创新、澜起科技（中国，Fabless无晶圆厂模式）。
晶圆制造：将设计图纸转化为实际芯片的核心环节，在晶圆厂中通过光刻、刻蚀、沉积等数百道工序完成。SK海力士在韩国利川、清州和中国无锡拥有晶圆厂，其中无锡工厂月产能约20万片。全球先进制程晶圆制造高度集中，台积电是最大的纯代工厂。
封装测试：将制造好的芯片切割、封装并测试其功能。HBM的封装尤为关键需要通过CoWoS（Chip on Wafer on Substrate，台积电开发的先进封装技术）将HBM芯片与GPU封装在同一基板上。CoWoS产能目前是HBM交付的物理瓶颈：2026年台积电月产能预计45-50千片，虽较2024年增长约60%，但同期HBM出货量翻了200%。
下游：存储模组与终端应用
下游负责将存储芯片组装为最终产品并送达终端用户。
存储模组：将存储芯片组装成内存条、SSD等模块化产品。代表企业包括江波龙、佰维存储（中国）、金士顿（美国）等。2026年上半年，受存储涨价周期驱动，江波龙预告净利润同比增长超622倍。
终端应用：服务器/数据中心、智能手机、PC、汽车电子等。AI服务器是当前需求增长最快的终端单台AI服务器DRAM搭载量是传统服务器的8-10倍，NAND用量达3倍。主要终端客户包括英伟达、谷歌、微软、亚马逊、字节跳动、阿里云等。
三、行业核心趋势与增长驱动力
AI算力：存储超级周期的根本引擎
本轮存储芯片超级周期与历史上任何一轮周期都有本质区别。过去，存储涨价主要靠手机、PC等消费电子拉动，需求稳定性差、行情来得快去得也快。而2026年驱动行情的核心是AI算力扩张AI相关DRAM需求占行业总需求的53%，首次超过手机和PC成为存储第一大需求来源。
需求端的结构性变化体现在数据上：据Gartner预测，全球存储芯片市场规模将从2025年的约2160亿美元增长至2026年的6330亿美元，同比增长192.7%10。摩根大通更预测全球存储市场总规模到2028年将飙升至1.68万亿美元。
供给端，三星、SK海力士将80%-90%的先进制程产能倾斜至HBM，美光约70%产能转向HBM与高端DDR5，通用存储产能被系统性挤压。三大原厂库存仅维持约4周，显著低于8-12周的健康水位。
HBM：从配角到AI算力命脉
HBM之所以成为行业焦点，根源在于AI大模型的工作方式。大模型的推理需要将所有参数加载到内存中，同时为上下文窗口预留海量空间。传统DRAM通过总线与芯片通信，带宽存在物理极限；而HBM采用TSV技术将多层DRAM芯片垂直堆叠，数据传输带宽可达传统DDR内存的数十倍，让千亿参数的大模型在推理时不再被"内存墙"卡住。
HBM的制造难度极高：生产周期长达4-6个月，初期良品率显著偏低；生产HBM所需晶圆面积是普通DDR5内存的3倍同样一块晶圆做HBM只能产出普通DDR5三分之一的量。HBM4价格预计从2026年下半年约2美元/千兆比特飙升至4-5美元，到2027年有望翻倍。
供需失衡：结构性紧张持续
多家机构预测，2026年DRAM供需缺口约7%、HBM缺口6%、NAND缺口约5%，供不应求至少持续至2027年。瑞银预测2026年HBM需求同比增长90%，达331亿Gb；2027年再增长77%，达587亿Gb。
SK海力士CEO郭鲁正公开表示："2027年将成为存储行业历史上供应最紧张的一年。需求持续增长，而我们的产能存在限制。即使到2030年以后，客户需求仍可能高于公司的供应能力。"
四、SK海力士的核心竞争力
HBM技术代际领先
SK海力士在HBM领域的领先地位源于十余年的持续投入。2013年发布全球首颗HBM芯片，2022年率先量产HBM3，2024年率先量产12层HBM3E，2025年3月全球首发HBM4样品并于9月率先做好量产准备成为唯一能同时稳定供应HBM3E和HBM4的厂商。
2026年6月，公司已向核心客户送出12层堆叠HBM4E样品，该产品将用于英伟达下一代AI加速器"Rubin Ultra"平台。
截至2026年第一季度，SK海力士在全球HBM市场份额达58%，三星和美光各占约21%。在HBM3E产品上，SK海力士的市占率更高达90%以上。
产品矩阵与制程演进
SK海力士的产品线覆盖DRAM和NAND两大领域：
DRAM：占营收约78%，涵盖标准DRAM、服务器DRAM及高附加值HBM。2025年以34.8%的市占率在DRAM市场超越三星位居第一。
NAND闪存：占营收约22%，包括企业级SSD、消费级SSD及移动存储。2020年以90亿美元收购英特尔NAND业务后成立子公司Solidigm，进入全球NAND第一梯队。
HBM占公司DRAM营收的比重从2025年的25%升至2026年第一季度的40%，预计到2030年将达58%。这表明公司正在加速向高附加值产品转型。
客户生态与定价权
SK海力士深度绑定英伟达，供应其约70%的HBM需求，是英伟达从H100到下一代Rubin平台GPU的核心HBM供应商。
更引人注目的是定价权的转变。SK海力士在与客户签订的长期供货协议（LTA）中，全面取消了传统的价格上限条款这打破了存储行业数十年的商业惯例。合同期限从传统的一年延长至三至五年。截至2024年底，公司收到的客户预付金累计4.5万亿韩元（约32亿美元），客户愿意用真金白银锁定产能。
据Bernstein估算，SK海力士DRAM业务毛利率有望在2026年第二季度达到90.9%。这种盈利能力在半导体行业历史上前所未有。
SK海力士的HBM定价权来自三重锁定：
第一，技术认证领先三星的HBM3E至今未通过英伟达认证，一轮认证周期12-18个月；
第二，CoWoS封装产能的物理天花板一条产线从投资到稳定良率至少18个月；
第三，英伟达采购结构中SK海力士订单远超其他两家。
五、竞争格局

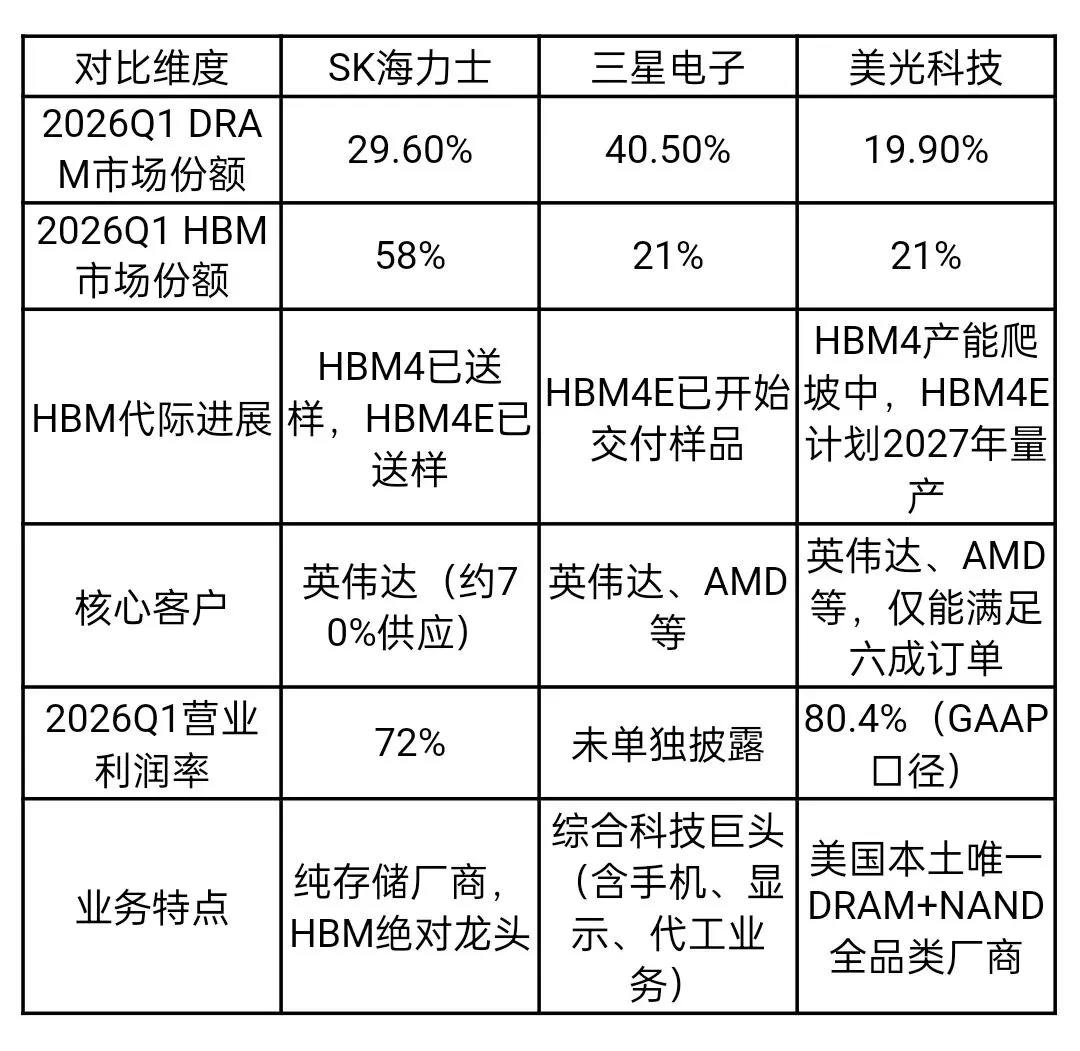

全球存储三强对比
全球存储芯片市场长期由三星、SK海力士和美光三家寡头垄断，合计占据90%以上的DRAM市场份额。
关键差异分析：SK海力士虽然在DRAM整体份额上仍低于三星，但在HBM这一AI时代最关键的细分市场以58%的份额遥遥领先。三星HBM3E至今未通过英伟达认证，导致其在最高端HBM市场实际出货受限。美光虽然在GAAP营业利润率上略高（80.4%），但产能规模较小，目前仅能满足核心大客户约60%的订单需求。

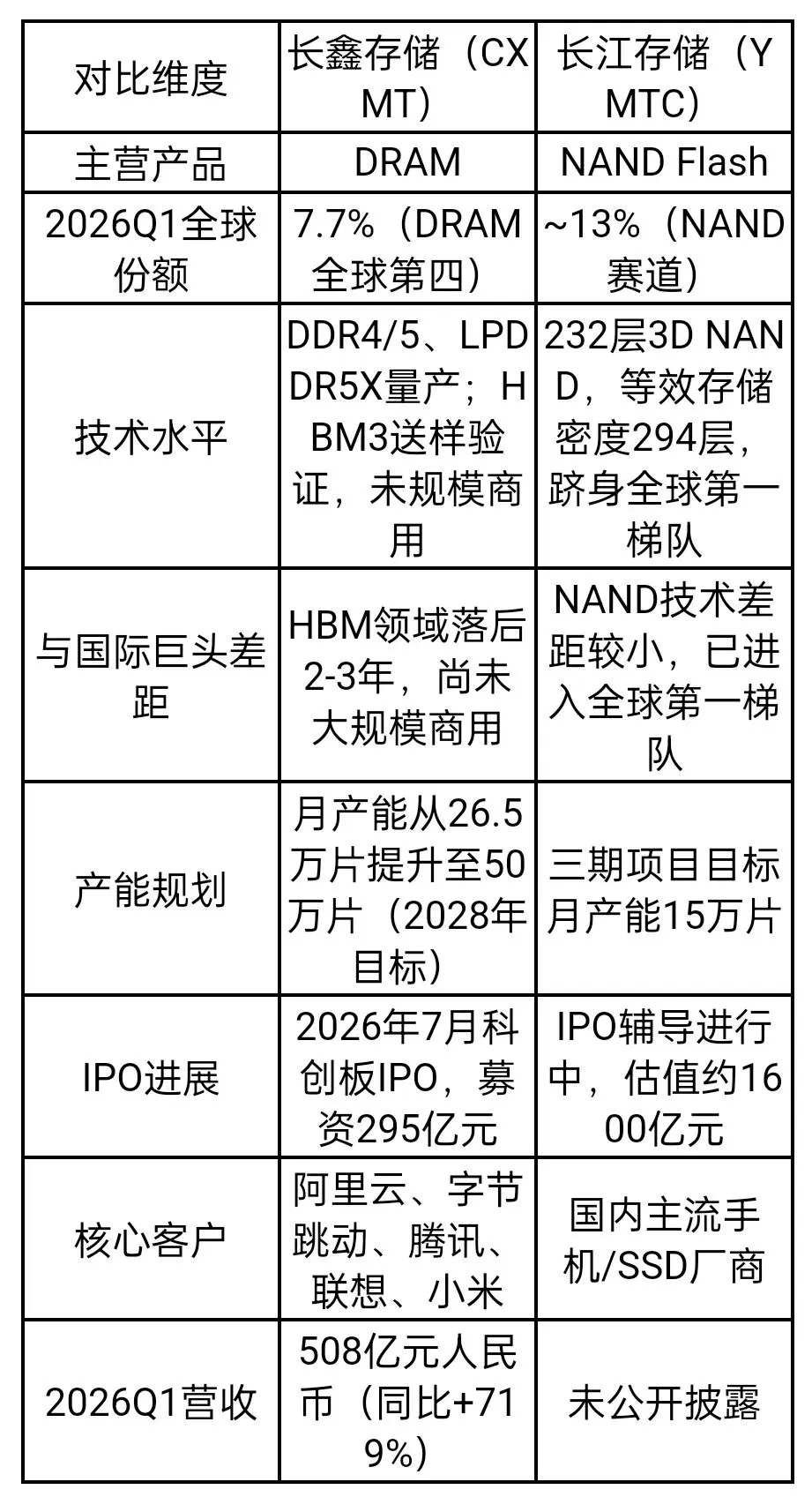

中国存储头部企业对比
中国存储产业以"两存"长鑫存储（CXMT）和长江存储（YMTC）为核心，正处于高速追赶阶段。
关键判断：中国"两存"目前角色是"追赶者"。长鑫存储在DRAM市场的份额已达7.7%，环比增速+115.1%是四家中最快的SemiAnalysis预测2027年出货份额有望达12%，可能超越美光进全球第三。长江存储在NAND市场份额已从2025年Q3的8.1%提升至2026年Q1的13%18。
但两者扩产主要填补三大巨头转向HBM后留下的通用存储产能空缺，短期内不对HBM高端市场构成直接竞争。长鑫存储在HBM领域与国际巨头仍有2-3年代差，其HBM产品尚未大规模商用。新建晶圆厂从投产到满产需要3-5年，产能释放是渐进的。
六、财务表现与风险因素
营收与利润趋势
SK海力士近年财务表现经历了从巨额亏损到历史性爆发的反转：
截至2026年Q1末，公司持有现金及等价物54.3万亿韩元，计息债务降至19.3万亿韩元，净现金约35万亿韩元。收入结构上，美国市场占比65%（2026Q1），中国市场占比24.3%。
关键风险
周期性风险：存储行业历史上每3-4年经历一个完整周期。2018年顶部美光毛利率超60%，随后一年腰斩至30%以下；2022年顶部美光全年净利86.9亿美元，次年亏损58.3亿美元。当前高利润中有多少来自周期馈赠、多少来自结构性升级，是市场最大的分歧点。SK海力士计划5年内将产能翻倍、2034年前扩至3倍，大规模新产能投放后可能引发过剩。
地缘政治风险：美国市场贡献65%的收入，中美科技博弈可能影响供应链稳定性。公司在中国无锡拥有约20万片/月产能的晶圆厂，面临地缘不确定性。赴美上市部分动机即在于拉近与AI客户的关系并分散地缘风险。
技术迭代风险：三星已开始向客户交付HBM4E样品，美光HBM4产能爬坡顺利并计划2027年量产HBM4E。一旦竞争对手在认证和良率上追赶上来，SK海力士的技术代差优势将缩小。
客户集中度风险：高度依赖英伟达等少数AI大客户。虽然长约锁定了中期收入，但若AI投资增速放缓，客户可能调整采购节奏。
结论与展望
SK海力士是本轮AI驱动的存储超级周期中受益最大的企业。其核心优势可以概括为一句话：在AI时代最关键的HBM赛道上，SK海力士凭借十余年先发布局，实现了技术认证、量产能力和客户绑定三重领先，将存储芯片从"大宗商品"转变为"战略资源"。
展望未来1-2年，行业供需紧张格局大概率持续。HBM需求2026年预计同比增长90%，产能释放受限于晶圆制造和CoWoS封装的双重瓶颈。SK海力士2026年全年HBM产能已被全部预售，客户预付金累计32亿美元，中期收入确定性极高。
但需要清醒认识的是：存储行业的强周期性并未消失，只是被AI需求的爆发暂时掩盖。当前72%的营业利润率和90.9%的DRAM毛利率属于"超常态"，历史经验表明这种水平难以长期维持。三大原厂的大规模扩产计划（SK海力士5年翻倍、美光投资2500亿美元、三星平泽P5新建）将在2028年前后集中释放，届时供需格局可能逆转。
对中国存储产业而言，长鑫存储和长江存储的高速扩张是长期最大变量。虽然短期内无法撼动三大巨头在HBM高端市场的地位，但在通用DRAM和NAND领域，国产替代正在加速推进。长鑫存储2026年Q1环比增速+115.1%领跑全球，若按此趋势发展，2027年有望挑战全球第三的位置。
