行业观察--电压翻16倍,电容不能怂:C0G在800V AI电力架构中的硬核担当
点击右上方“器件探秘”→点击关注→点击右上角“...”→设为星标⭐文章最下方可留言
一、算力暴涨背后，一场关于"电"的沉默危机

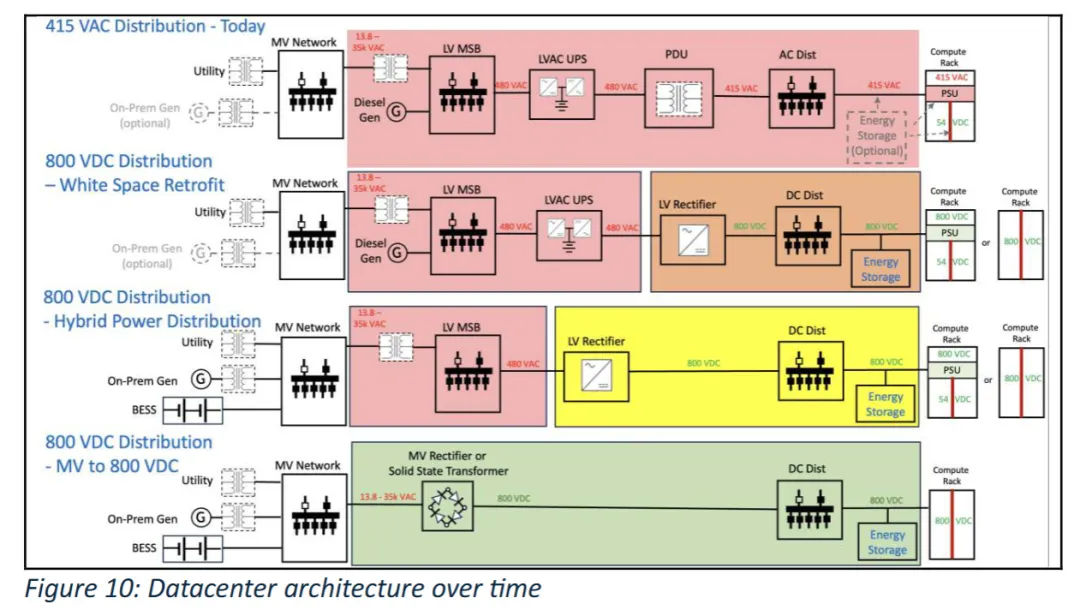

训练一个大模型，烧掉的不只是GPU寿命，还有半个城市的电费。这话虽然夸张，但方向没错。到2028年，全球数据中心的耗电量预计将是2023年的三倍。当单机架功率从几十千瓦一路飙向五百千瓦甚至兆瓦级别，传统的48V低压直流母线开始像一个拼命喘气的老黄牛——电流大得吓人，铜线粗得能当跳绳，损耗热得能煎鸡蛋。于是，行业把目光投向了一个曾经只属于电动车领域的数字：800V。把配电电压从48V抬到800V，电流直接降到原来的1/16，铜损（P=I²R）大幅缩减，电缆可以细下来，机架里终于能腾出地方多塞几块GPU。这道理说起来简单，但工程上的连锁反应堪比换血——从固态变压器到SiC/GaN功率器件，从LLC谐振拓扑到平面矩阵变压器，整条电力链路都在重构。而在这些高压、高频、高功率密度的转换电路里，有一个角色平时默默无闻，一旦掉链子整个系统就得趴窝。它就是谐振电容，更具体地说，是高压C0G（NP0）类MLCC。▲ 数据中心配电架构从传统415VAC到800V HVDC的演进路径二、为什么非得是800V？低压架构的"中年危机"
先别急着聊电容，得把背景交代清楚。很多人纳闷：48V用得好好的，折腾啥？传统数据中心走的是"三相交流→380VAC→PSU转48V→IBC转12V→VRM转0.8V"这条路。单机架功率在120kW以下时，这套路还能应付。但一旦AI机架塞进几十张B300级别的GPU，功率密度直奔250kW、500kW甚至1MW，48V母线上的电流就会大到离谱。举个例子：1MW功率在48V下需要超过20,000A的电流。这是什么概念？得用拳头粗的铜排才能扛住，机房瞬间变成炼铜厂。而且电流越大，电阻损耗呈平方级增长，大量的电能还没送到GPU就变成了热量，风扇再拼命吹也救不回来。800V DC架构的思路是"把高压送到门口，再本地降压"。电网交流电在facility层或侧柜（Sidecar Rack）里统一转成800V直流，通过高压线缆送到AI机架，然后在机架内部或服务器本地用高密度DC-DC模块逐级降到50V、12V，最后到GPU核心的0.8V。▲ TI与NVIDIA联合推出的800V DC数据中心供电架构概念图架构方案 | 转换级数 | VRM输入电压 | 特点 |
800V→50V→6V→0.8V | 三级 | ~6V | 复用48V生态，VRM功率密度高，但链路长、损耗大 |
800V→12V→0.8V | 两级 | 12V | 路径短，但12V VRM电流密度受限，PDN易瓶颈 |
800V→48V单级VRM | 准两级 | ~48V | 省掉一级转换，但单级VRM功率密度目前偏低 |
不管走哪条路，中间都绕不开一个核心拓扑：LLC谐振变换器。而LLC谐振腔里的那颗电容，就是今天的主角。三、LLC谐振腔：高压电容的"audition现场"

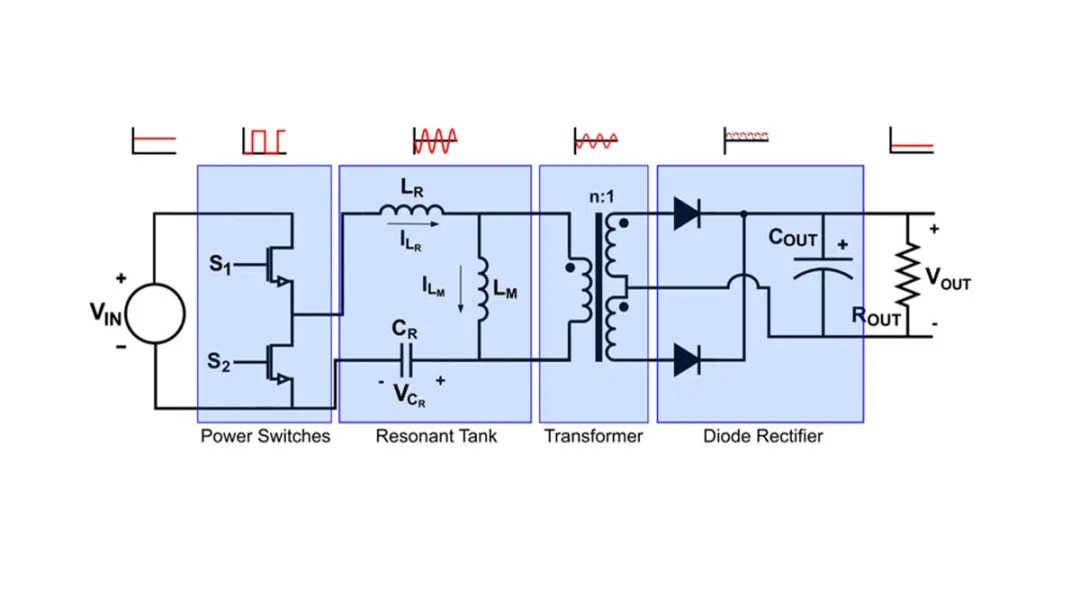

LLC谐振变换器之所以在800V AI电源里走红，是因为它能在高频下实现软开关，降低损耗，把磁性元件体积压到最小。谐振腔由励磁电感（Lm）、谐振电感（Lr）和谐振电容（Cr）组成，三者共同决定变换器的谐振频率和工作特性。▲ LLC谐振变换器典型拓扑：谐振电容Cr位于谐振腔核心位置这里有个关键细节：谐振电容上要承受高频、高压、大纹波电流的三重夹击。在800V输入的LLC拓扑里，谐振电容的电压应力可能达到数百伏甚至上千伏，纹波电流产生的热量（I²R）足以把一颗普通电容烤到怀疑人生。这时候工程师面临一个灵魂拷问：选X7R还是选C0G？表面上看，X7R（Class 2介质）容量密度高，同样体积下能塞下更大的容值，价格还便宜一截，简直是"性价比之王"。但别被数据手册骗了——X7R有个致命的毛病叫DC偏置效应。什么意思？就是当你真的把电压加上去，X7R的实际容值会断崖式下跌。一颗标称10µF的X5R电容，在额定电压80%的偏置下，有效容量可能只剩30%~40%；如果再叠加上温度漂移和老化（X7R每十年约衰减2%），最后能剩下多少全看运气。而在LLC谐振腔里，电容值直接决定谐振频率。容值漂移意味着谐振频率乱跑，轻则效率暴跌，重则开关管硬开关炸机。用X7R做谐振电容，就像用橡皮筋当吉他弦——弹是能弹，但音准全靠缘分。C0G（NP0，Class 1介质）则完全是另一种性格。它的温度系数只有±30 ppm/°C，从-55°C到+125°C，容值几乎纹丝不动；更重要的是，它对DC偏置完全免疫——加不加电压，容值都是那个容值。再加上极低的ESR、高Q值、无老化、无压电噪声（不会"唱歌"），C0G在谐振、定时、滤波这些"容不得半点马虎"的场合，就是铁打的首选。▲ 高压C0G（NP0）MLCC实物，体积极小但耐压可达1000V以上一句话总结：X7R是"社交达人"，容量大、朋友多、但关键时刻可能掉链子；C0G是"老派匠人"，话不多，但说一不二，容值是多少就是多少。四、C0G在800V架构里的四大战场
别以为C0G只是谐振腔里的一颗螺丝钉。在800V AI服务器的电源链路里，它至少要在四个关键位置扛起重任：1. LLC/CLLC谐振电容（Resonant Tank）这是C0G最硬核的战场。谐振电容需要在数百伏交流电压摆幅下保持稳定容值，以维持谐振频率和软开关条件。C0G的零偏置漂移特性确保了变换器在整个负载范围内都能稳定工作。YAGEO、TDK等厂商已经推出了专门针对1000V级LLC谐振的C0G系列，耐压从630V到3kV不等。800V母线上，SiC和GaN开关器件的dv/dt极快，关断过电压尖峰能轻松击穿普通器件。Snubber电容需要在纳秒级时间内吸收高频能量，同时自身损耗极低。C0G的低ESR和高频低损耗特性，让它比薄膜电容更紧凑、比X7R更可靠。在800V→50V或800V→12V的IBC输入侧，需要稳定的高压直流母线。C0G在这里承担高频纹波吸收和瞬态补偿的角色，防止母线电压波动传递到下游。高压高频开关带来的电磁干扰是个头疼事。C0G的精确容值和高Q特性，使其在共模/差模滤波网络中能提供可预测的高频衰减特性，帮助系统过EMC认证。▲ 0805封装250V C0G MLCC，虽小却能在高压滤波中提供稳定性能五、一个有趣的平行：电动车OBC与AI服务器，殊途同归
说来也妙，800V AI服务器的电源架构，跟电动车车载充电机（OBC）的拓扑居然高度撞脸。两者都是"高压交流进→高压直流中间母线→隔离DC-DC降压→低压输出"的套路；两者都爱用LLC或CLLC谐振变换器追效率；两者都要在紧凑空间里处理大功率密度；甚至连SiC/GaN器件的选型逻辑都差不多。但有一个关键区别：OBC只在充电时工作，而AI服务器是7×24小时连轴转。这意味着AI电源里的被动元件，尤其是谐振电容，承受的累积热应力和电应力远超OBC。EV上能凑合用的方案，放到数据中心里可能撑不过三年。这也是为什么越来越多的电源工程师在选型时，直接把AEC-Q200车规级C0G电容的可靠性标准搬进服务器设计——毕竟，没人想在凌晨三点因为一颗电容老化导致整架GPU掉线。六、思考
写完这些，顺手整理几个在实践中反复验证过的思考要点，供参考：X7R/X5R的DC偏置效应在谐振腔里是致命伤，省下的那点成本和面积，抵不上一次炸机返修。800V母线上的谐振电容，额定电压至少选1000V级，考虑瞬态尖峰和降额，1250V或更高更稳妥。C0G虽然损耗低，但在大纹波下仍会产生I²R损耗。热仿真别只算MOSFET，电容的温升也要放进模型里。Class 2电容的压电效应在高压下会产生可闻噪声和机械疲劳，C0G无此隐患，这对7×24运行的数据中心是隐性福利。AI服务器MLCC需求结构性增长，高压C0G的产能弹性有限，NPI阶段就把长交期物料纳入风险管控。AI服务器功率密度逼近兆瓦，48V低压配电已触物理天花板，800V高压直流成为必然选择。LLC谐振变换器是这一架构的核心，而谐振电容的容值稳定性直接决定系统生死。C0G（NP0）MLCC凭借零DC偏置漂移、极低ESR和全温度范围稳定特性，在800V谐振、缓冲、滤波等关键节点中不可替代。它虽小如米粒，却是撑起下一代算力帝国电力架构的隐形支柱。电源工程师选型时，谐振位置请永远对C0G保持忠诚。— 本文仅供大家学习和参考，难免有不对的地方欢迎指正—
