引言
锂电池生产的卷绕、封装工序，直接决定电池的良率、一致性和使用寿命。传统电磁阀、机械调压阀只有固定档位，压力调节生硬，容易造成极片褶皱、封边漏气、电池鼓包等问题。
而电气比例阀作为可连续、精准、动态调压的核心气动元件，已是当下全自动卷绕机、电池封装机的标配核心部件。今天用通俗的方式，讲透它在锂电核心工序的价值、行业痛点和发展趋势。
1

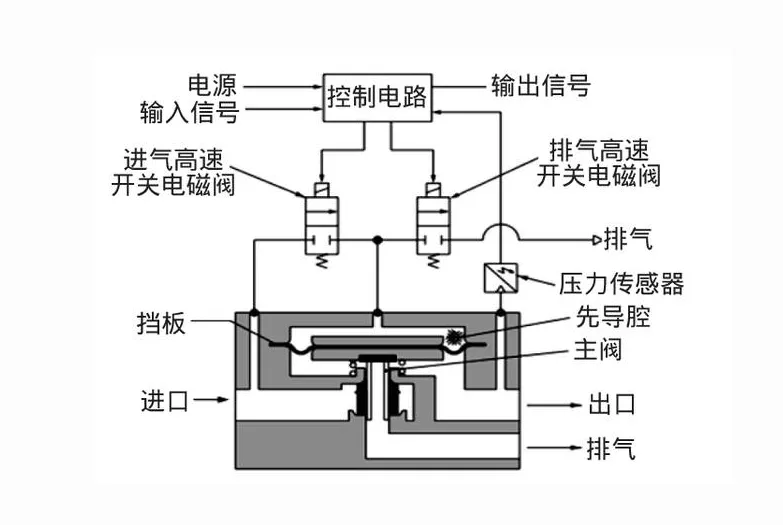

一、电气比例阀核心工作原理：适配锂电精密工况的底层逻辑
1
区别于普通电磁阀只有通、断两种状态，电气比例阀依靠内置高精度压力传感器 + PID 闭环算法实现无级线性调压：
信号输入：PLC 输出 0-10V/4-20mA 模拟量，或 IO-Link 数字信号下发目标压力；
动态调节：内部先导进气 / 排气电磁阀高频动作，实时调整输出气压 / 真空度；
实时反馈：压力传感器采集实际输出值回传控制板，自动修正偏差；
稳态锁压：实际压力与设定值完全匹配时，进排气阀关闭，保持恒定输出。
锂电设备对比例阀硬性指标要求：
控制精度：±0.5% FS 以内，低迟滞、低线性误差，杜绝张力忽大忽小；
响应速度：30–80ms 阶跃响应，匹配卷绕机每秒数十米走料动态变化；
环境适配：IP65 防尘防潮、强 EMC 抗干扰，适配涂布粉尘、电解液挥发工况；
介质兼容：干燥洁净压缩空气，密封件耐弱腐蚀有机溶剂挥发物。
2

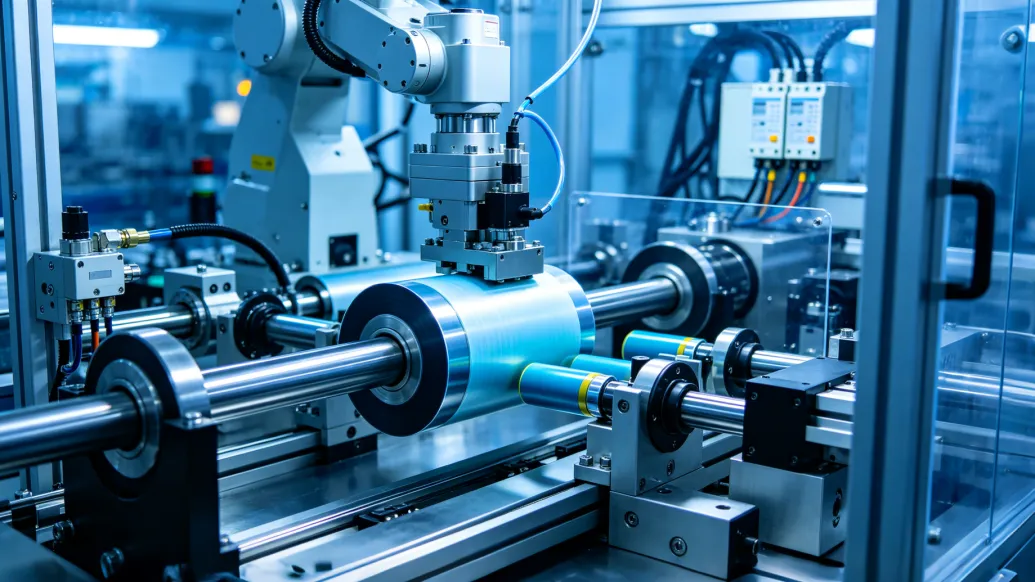

二、场景一：全自动锂电池卷绕机 —— 比例阀是张力控制的 “神经中枢”
2
2.1 卷绕工序工艺刚需
卷绕是电芯成型核心工序：正极箔、负极箔、隔膜三层超薄材料同步高速走料，随卷芯直径持续变大，物料卷径不断增加，张力必须线性平滑递减：张力过大撕裂极片涂层，张力过小产生褶皱、层间错位，直接导致电芯内阻不均、短路风险飙升。
传统方案短板：机械弹簧调压、手动减压阀仅能固定压力，无法跟随卷径实时调整；分段电磁阀档位切换，压力突变造成料带抖动，高速机型良率损失超 3%。

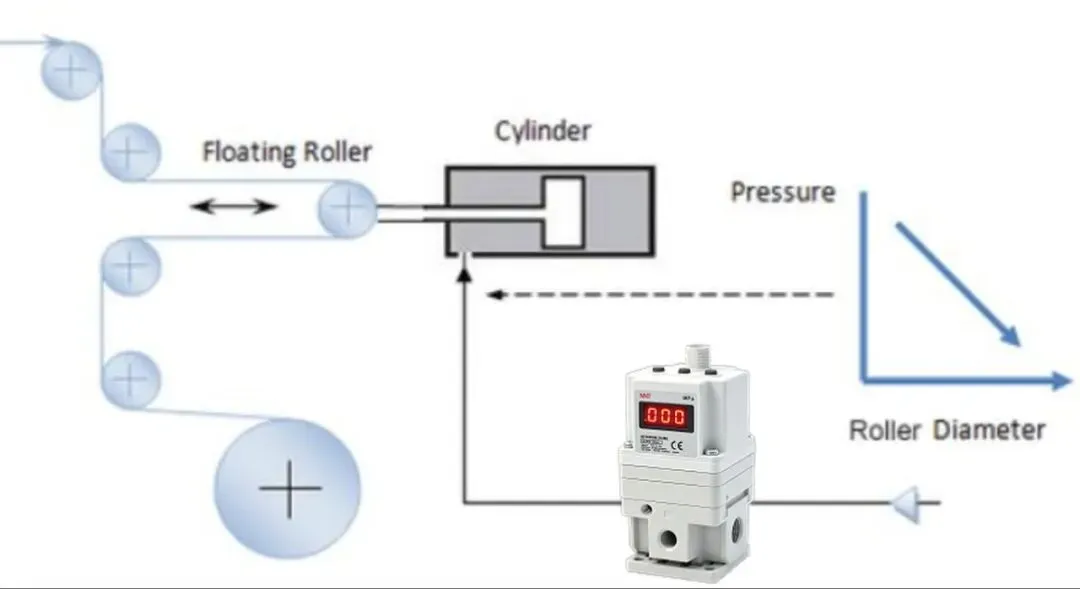

2.2 电气比例阀在卷绕机的完整控制链路
浮动辊张力采集：张力传感器实时采集隔膜 / 极片实时拉力，上传 PLC；
算法动态计算：PLC 根据卷径编码器、走料速度，输出实时压力调节指令；
比例阀无级调压：接收电信号连续输出对应气压，驱动张力气缸推拉浮动辊；
闭环补偿：比例阀内置压力反馈，抵消气源波动、气缸摩擦带来的压力偏差，全程张力平稳无超调。
2.3 落地生产价值
良率提升：极片撕裂、隔膜褶皱不良率下降 60% 以上，头部动力电池厂单线良品率提升 2.5%；
设备提速：张力稳定性支撑卷绕线速度提升 20%-40%，单台设备日产能显著增加；
柔性生产：一套设备切换圆柱、方形、不同厚度极片，仅需修改 PLC 参数，无需机械调整；
数据可视化：数字通讯型号可上传压力、张力数据至 MES，实现制程追溯与异常预警。
2.4 卷绕机选型要点
常规张力气缸：标准气动比例阀（NITV/ITV 系列），调压区间 0.1–0.6MPa；
高速大宽幅极片：大流量型比例阀，避免压力滞后；
微型圆柱电芯（18650/4680）：微型紧凑型比例阀，节省设备安装空间；
多工位并联卷绕机：集成式比例阀岛，统一通讯、简化布线。
3
三、场景二：软包电池封装机 —— 真空比例阀把控密封与除气核心质量
3
软包电池的真空封边、注液除气工序，全靠负压精准控制，是杜绝漏液、鼓包、短命的关键。
比例阀的核心作用
真空热封：精准调节负压，避免吸破铝塑膜、封边起泡、虚封漏液；
真空除气：稳定负压排出电芯内部空气，让电解液充分浸润，提升电池循环寿命。
相比传统固定负压方案，比例阀可根据膜材厚度、工艺节拍灵活调压，封边一致性大幅提升。
END
行业展望
锂电制造的核心竞争力，在于精度与一致性。小小的电气比例阀，牢牢把控着卷绕、封装两大核心工序的工艺稳定性，是电池提质、设备提效、产线智能化升级的关键零部件。随着锂电行业升级和国产化替代推进，专用型、智能化电气比例阀，将迎来更大的市场机遇。
