——基于工信部《"人工智能+信息通信"创新发展实施意见》政策背景下的三大技术领域分析
摘要
2026年6月，工业和信息化部正式印发《"人工智能+信息通信"创新发展实施意见（2026—2028年）》，明确将高端光电芯片和器件研发作为夯实人工智能发展底座的核心任务。文件提出加强高速光电芯片、高速转发/交换芯片、全光交换器件、光电共封装器件等技术和产品研发验证，开展光电混合组网技术试验，加速技术方案成熟。
本报告基于政策导向，系统分析高速光电芯片、全光交换器件（OCS）、光电共封装器件（CPO）三大技术领域的产业现状、技术演进、竞争格局与发展前景，深度剖析国内产业链的技术实力与国产化替代空间，为产业发展提供参考。
一、政策解读：光电芯片成为AI算力底座的战略核心
1.1 政策核心要点
战略定位： 光电芯片从传统通信产业的"配件"升级为决定AI算力发展的"底座"，成为支撑人工智能与信息通信深度融合的核心基础设施。
**三大重点任务：
**夯实网络支撑底座 **：加快建设400Gbps/800Gbps骨干传输网络，有序推进城域400Gbps及以上、全光交叉等高速光传输系统设备应用
**加强高端光电芯片和器件研发 **：聚焦高速光电芯片、高速转发/交换芯片、全光交换器件、光电共封装器件
**开展智算超节点光电互联技术攻关 **：构建"枢纽—区域—边缘"三级节点协同的算力设施体系
发展目标：
到2028年，人工智能与信息通信初步构建融合互促的创新发展格局，城域算力1毫秒时延圈覆盖率不低于75%
到2030年，通感算智一体化服务能力大幅提升，形成完备的协同创新和产业生态体系
来源： 工信部《"人工智能+信息通信"创新发展实施意见（2026—2028年）》
1.2 对光电芯片产业的定位与支持措施
产业定位升级： 政策将光电芯片定位为"人工智能发展底座"，意味着光通信产业从传统的信息传输管道，升级为决定AI算力上限的战略性资源。这一战略定位的升级，将带动产业从"跟随式发展"转向"引领式创新"。
具体支持路径：
技术研发支持：明确将三大技术列为研发重点，通过专项科研经费、产业基金等形式支持核心技术攻关
网络建设牵引：通过骨干网400G/800G升级、城域全光交叉部署等网络建设，形成规模化应用场景
算网融合驱动：智算超节点光电互联、广域无损网络等建设，创造高端光器件需求
标准体系构建：推动光电混合组网、CPO接口等技术标准制定，加速产业成熟
政策意义： 这是国家层面首次系统性将光电芯片提升到AI基础设施的战略高度，标志着光通信产业进入政策红利期。政策不仅明确了技术路线图，更通过网络建设、算力部署创造真实市场需求，形成"政策牵引+场景拉动+技术推动"的三重驱动格局。
二、高速光电芯片行业分析
2.1 市场规模
全球市场：
根据LightCounting 2025年报告数据，全球光芯片市场规模2025年约为40亿美元，预计到2031年将增长近3倍，达到150亿美元，年复合增长率约25%。其中：
硅光芯片：2025年占所有光芯片的三分之一，到2031年将贡献总市场的42%（约63亿美元）
磷化铟（InP）芯片：2025年占总量的58%，到2031年仍将占据46%（约69亿美元）
光模块整体市场：
2025年全球光模块销售额突破230亿美元，同比增长50%（LightCounting）
2026年800G和1.6T光模块合计市场规模有望达到146亿美元，占整体光模块市场约64%
中国市场：
2025年中国硅基光电子市场规模预计突破300亿元，年复合增长率约30%（中国信通院）
AI光模块从2020年的6亿元增长到2024年的69亿元，年化增速86.8%，2025年约120亿元
增长驱动因素：
AI大模型训练与推理算力需求爆发，驱动高速光模块量价齐升
数据中心从100G向400G、800G、1.6T加速升级
硅光技术渗透率提升，带动光芯片价值量增长
CPO技术成熟后，光芯片在系统中的价值占比进一步提升
2.2 技术路线

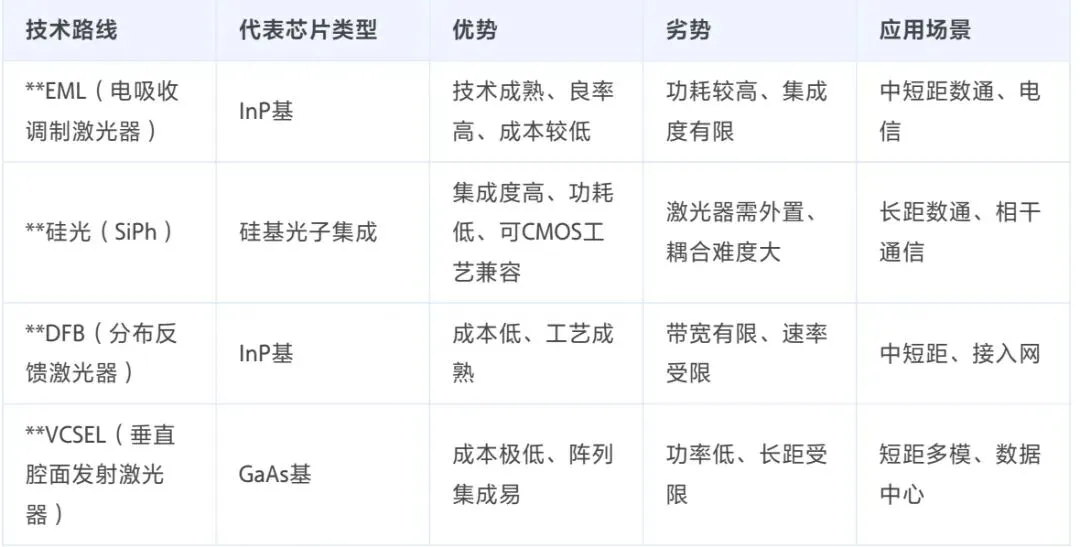

主流技术路线对比：
技术演进趋势：
速率迭代加速：单通道速率从100G向200G、400G演进，支撑800G→1.6T→3.2T代际更替周期缩短至2-3年
硅光成为主流：2026年基于硅光的光模块销售额将首次超过整体市场的50%（LightCounting）。硅光技术凭借高集成度、低功耗优势，成为CPO等先进封装的关键支柱
材料体系创新：
磷化铟（InP）：高速调制器可能被硅光取代，但激光器市场持续增长
薄膜铌酸锂（TFLN）：在超高速率、低功耗场景展现潜力
氮化硅（SiN）：低损耗波导，适合非线性光学应用
集成度提升：从分立器件向光子集成电路（PIC）演进，单片集成激光器、调制器、探测器、波分复用器等功能
2.3 竞争格局
全球竞争格局：
光芯片领域长期由海外厂商主导，呈现高度集中：
Lumentum：EML芯片绝对领导者，200G EML技术领先，2027年末产能已被客户全额锁定
Coherent：全球光器件龙头，垂直整合+材料优势，季度收入约18亿美元
Broadcom：硅光芯片与交换机芯片组一体，绑定英伟达深度绑定，，推动行业领先
Macom：高速光芯片重要供应商
Intel：硅光技术先驱，拥有完整的硅光平台
国内竞争格局：
国内厂商在中低端光芯片已实现较高国产化率，但高端领域仍有差距：
源杰科技：国产光芯片龙头，25G DFB全球市占率18%，打破日本垄断，100G EML已批量出货，毛利率约58%，数据中心业务占比约72%
光迅科技：25G/50G EML芯片自给率超70%，华为核心供应商，自研硅光芯片
仕佳光子：AWG/PLC芯片龙头，IDM全链布局，华为哈勃投资入股
华工正源：自研硅光芯片，1.6T硅光方案良率92%+
国产化现状：
低端光芯片（2.5G及以下）：国产化率约80%以上
中端光芯片（10G-25G）：国产化率约50%-70%
高端光芯片（100G及以上）：国产化率不足15%，200G EML差距约12-18个月
上游材料InP衬底：国产化率不到5%
2.4 发展趋势
1. 速率持续升级： 800G规模放量，1.6T成为2026年量产元年，3.2T/6.4T研发加速。据LightCounting预测，2026年800G和1.6T光模块将迎来快速放量，合计市场规模达到146亿美元
2. 硅光渗透率快速提升： 硅光在800G及以上速率段优势明显，2026年硅光子市场占比将首次超过50%。中际旭创800G和1.6T产品中硅光方案占比已超过一半
3. 光芯片价值量提升： 光芯片占光模块BOM成本的40%到60%，是整个产业链里价值最高、壁垒最大的环节。随着速率提升和硅光集成，光芯片价值占比持续上升
4. 供给缺口持续扩大： 当前全球光芯片产能缺口在40%到60%，其中200G EML的缺口超过60%，缺货周期拉长到一年以上。英伟达、Meta等云厂商亲自下场投资锁产能
5. 国产替代加速： 国内厂商在100G EML已实现突破，200G EML加速追赶。政策支持下，预计到2028年高端光芯片国产化率有望提升至30%以上
三、全光交换器件（OCS）行业分析
3.1 技术原理
基本概念： 光电路交换（Optical Circuit Switch, OCS）是一种无需光电/电光（O/E/O）转换、直接在光域完成信号路由与切换的技术。与传统电子分组交换（EPS）逐包检查头部、执行路由决策不同，OCS通过在输入和输出光纤端口之间建立物理光路，使数据以光子的形式端到端传输。
核心工作原理： 光信号从输入端口进入交换矩阵后，通过微镜偏转、液晶折射、压电驱动或波导切换等物理机制，被定向引导至目标输出端口，整个过程中信号始终保持光域传输。

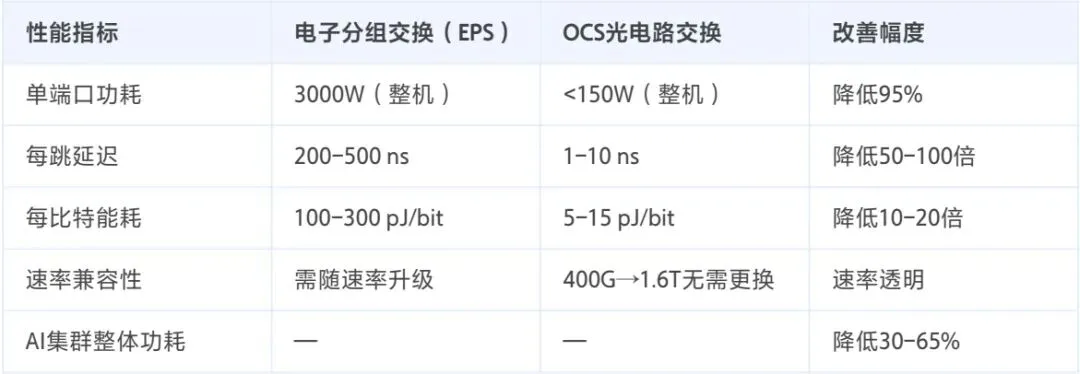

OCS与电交换机性能对比：

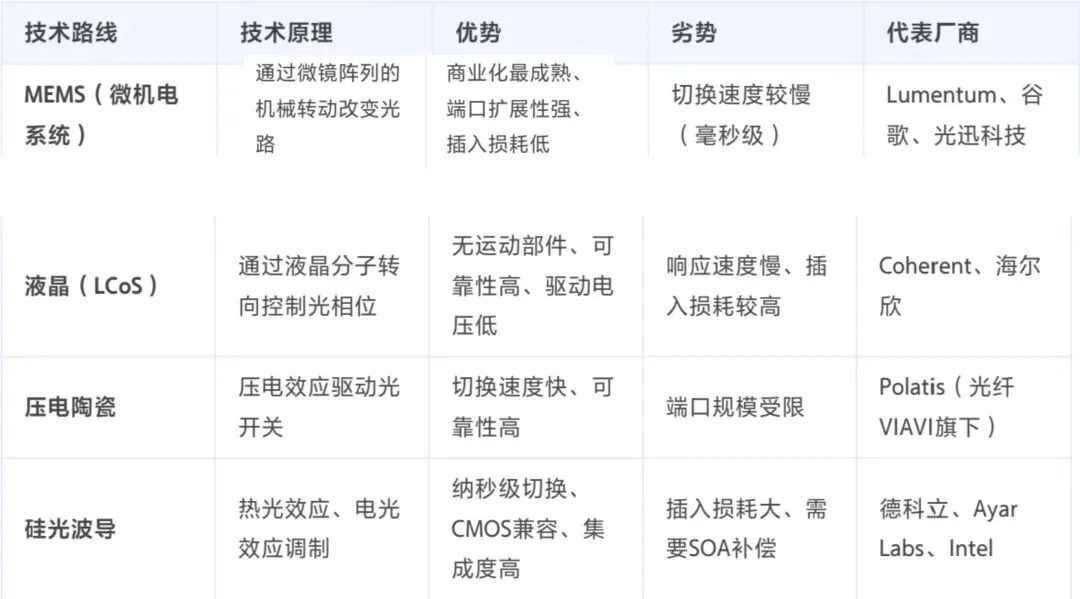

四大技术路线：
3.2 市场应用
应用场景：
1. AI算力集群互联（核心场景）
**Scale-up纵向扩展 **：单节点性能强化，如谷歌TPU v4/v8i集群，OCS用于GPU/TPU之间的高速互联
**Scale-out横向扩展 **：多节点协同，如谷歌Jupiter架构，OCS用于构建可重构的光层网络
**Scale-across跨数据中心 **：跨地域分布式AI训练，OCS结合相干模块实现长距离互联
2. 数据中心骨干交换
Spine层替换：OCS凭借低功耗、高带宽特性，替代传统电交换机作为数据中心骨干
光电混合组网：Leaf层用电交换处理突发流量，Spine层用OCS处理稳定大带宽流量
3. 算力网络与东数西算
算力枢纽节点之间的高速光互联
城域毫秒级时延圈建设支撑

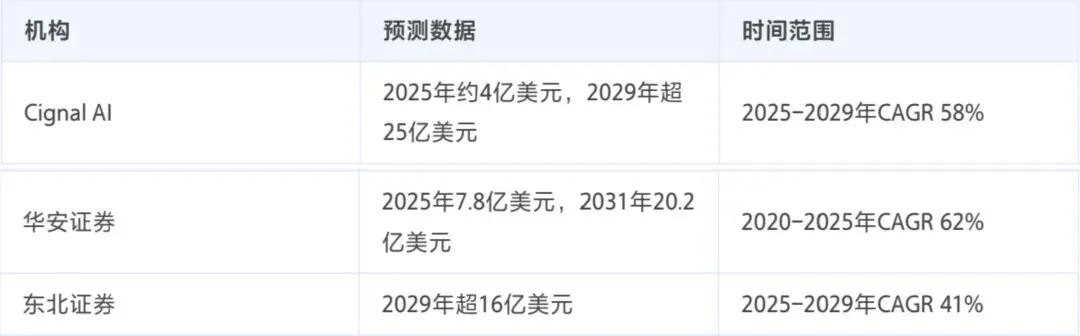

市场规模预测：
驱动因素：
AI大模型训练需要大规模GPU集群互联，带宽需求指数级增长
传统电交换机电转换功耗随速率提升而飙升，OCS的低功耗优势凸显
谷歌、Meta、英伟达等科技巨头引领技术验证与规模部署
工信部政策明确支持全光交换器件研发与光电混合组网试验
3.3 主要厂商
海外厂商：
**谷歌 **：OCS技术的开创者与最大用户，在Jupiter数据中心网络和TPU集群中大规模部署
**Lumentum **：MEMS OCS龙头，R300（300×300端口）产品覆盖大规模Spine替换
**Coherent **：液晶技术路线代表，在长距DCI场景有优势
**Polatis **：压电陶瓷技术领先，被VIAVI收购
**Intel **：硅光OCS技术布局，与Ayar Labs合作探索
国内厂商：
**光迅科技 **：自研MEMS OCS，已推出192×192/384×384端口产品
**中际旭创 **：布局硅光子OCS技术路线
**光库科技 **：为海外OCS厂商提供整机代工服务，切入全球供应链
**腾景科技 **：光学晶体、无源器件供应商
**德科立 **：硅光OCS+SOA技术方案
**赛微电子 **：MEMS晶圆代工，北京fab3启动MEMS-OCS小批量试产
3.4 发展前景
技术发展趋势：
**1. 短期（2026-2027年） **：MEMS技术路线主导市场，OCS从试验性部署向规模化商用跨越。谷歌v8i Boardfly架构落地，开启OCS在推理侧的应用。
**2. 中期（2028-2029年） **：OCS从谷歌小众市场演变为多厂商、多技术路线并行的成熟产业，CPO与OCS协同部署成为超大规模数据中心标准架构。
**3. 长期（2030+） **：硅光波导OCS实现突破，与CMOS工艺深度融合，推动OCS从机架级设备向芯片级集成演进。
产业发展机遇：
**政策机遇 **：工信部明确将全光交换器件列为重点研发方向，开展光电混合组网技术试验
**市场机遇 **：AI算力建设加速，万卡级AI集群对低时延、低功耗、高带宽互联需求迫切
**技术机遇 **：硅光集成技术成熟，推动OCS成本下降、性能提升
面临挑战：
技术生态尚未成熟，标准不统一
与现有网络架构的集成复杂度高
初始部署成本较高，规模化应用仍需时间
国内厂商在核心光开关芯片等核心环节仍有差距
四、光电共封装器件（CPO）行业分析
4.1 技术演进
技术定义： 光电共封装（Co-packaged Optics, CPO）是将光引擎与交换芯片/处理芯片共同封装在同一个基板上，通过2.5D或3D先进封装工艺大幅缩短电气连接距离，解决高速电通道损耗和阻抗不连续性问题，显著降低系统功耗。

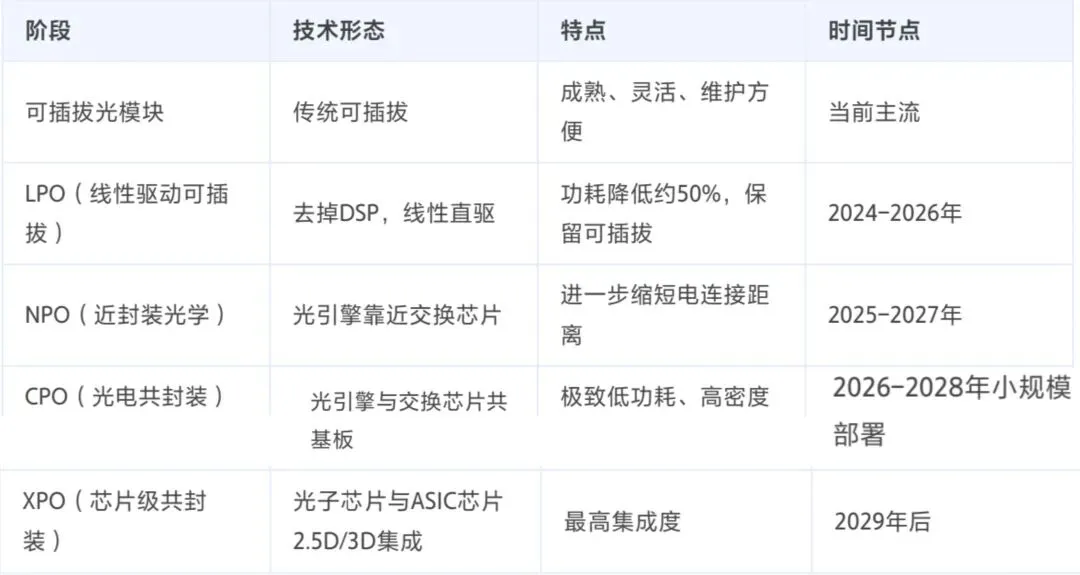

技术演进路径：
核心技术优势：
**功耗降低40%-70% **：CPO将能效压至≤5pJ/bit，远低于传统可插拔模块的10-20pJ/bit
**带宽密度提升 **：支持未来3.2T/6.4T超高速率，单机架算力密度提升40%
**信号完整性提升 **：缩短高速SerDes走线距离，减少信号损耗和串扰
**系统成本优化 **：减少光模块外壳、连接器等重复部件
4.2 产业链结构

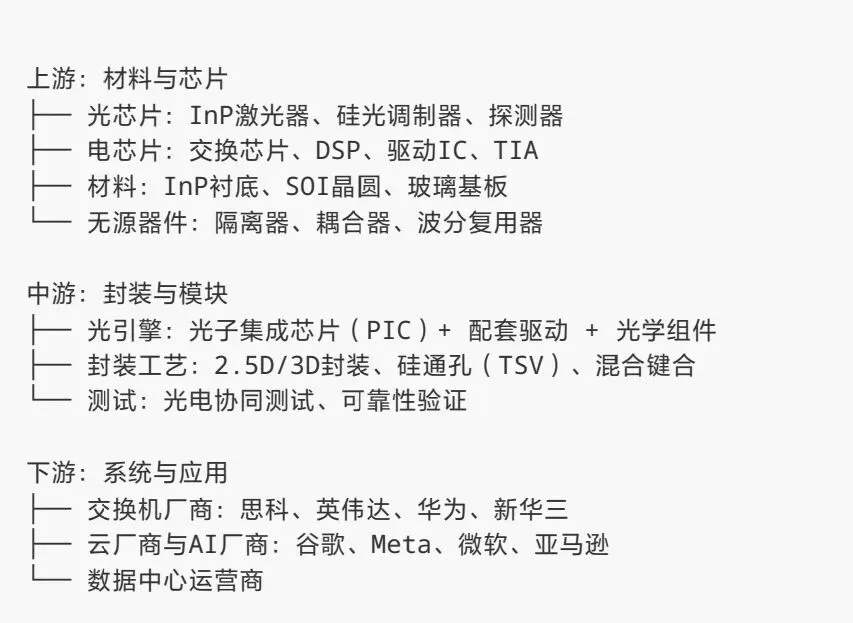

CPO产业链全景：
产业链关键环节：
**光引擎 **：CPO的核心组件，集成激光器、调制器、探测器等功能，价值占比约60%-70%
**先进封装 **：2.5D中介层、3D堆叠等封装技术是CPO量产的关键
**外置光源（ELS） **：将激光器放置在封装外部，解决散热问题，是当前CPO的主流技术路线
**测试设备 **：光电协同测试、高速信号测试设备壁垒高
4.3 应用场景
核心应用场景：
**1. AI算力集群互联（Scale-up网络）
GPU与GPU之间、GPU与交换机之间的高速互联
英伟达Spectrum-X、Quantum-X交换机采用CPO技术
单端口速率从1.6T向3.2T、6.4T演进
**2. 数据中心ToR/Leaf交换机
高密度端口密度提升需求驱动CPO在Leaf层的应用
800G→1.6T→3.2T速率升级
**3. 高性能计算（HPC）
超算中心节点间高速互联
低时延、高带宽需求场景
**4. 智算超节点光电互联
工信部政策明确支持的方向
算力枢纽节点内部的高速光互联
当前进展：
**英伟达 **：在GTC 2025发布Spectrum-X和Quantum-X硅光子交换机，采用CPO技术，1.6Tbps端口
**博通 **：Tomahawk 6交换芯片支持CPO技术，预计2025年全面登陆数据中心市场
**华工正源 **：发布第二代CPO/NPO用DWDM ELSFP外置光源模块，支持8路出光通道，单通道光功率高达20dBm
**中际旭创/新易盛 **：与英伟达合作开发CPO方案，2026年试产
4.4 市场空间

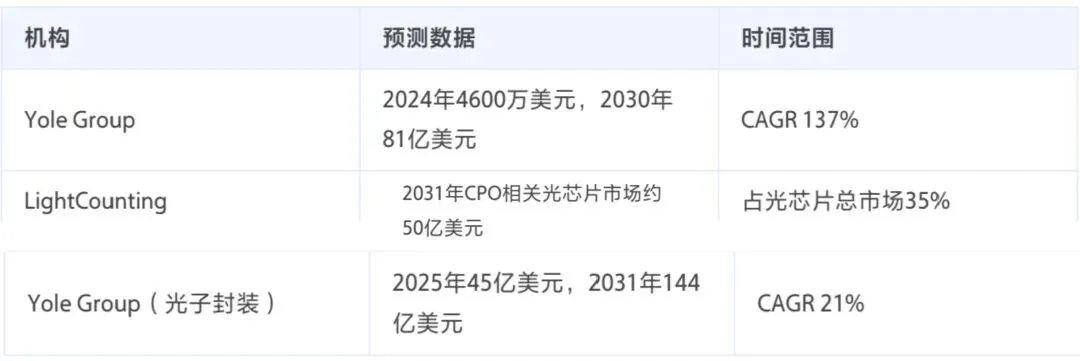

市场规模预测：
可插拔光收发器封装：约80亿美元，占比55%
CPO封装：约50亿美元，占比35%
新兴场景（AR/VR、激光雷达等）：约14亿美元，占比10%
数据来源：Yole Group, 2026年3月报告
市场发展阶段：
**2024-2025年 **：技术验证与原型展示阶段，CPO概念验证、样品推出
**2026-2027年 **：小规模试产与早期部署，英伟达等头部客户验证
**2028-2030年 **：规模化部署阶段，市场快速增长
**2030年后 **：成为主流架构，占据数据中心网络
增长驱动因素：
AI大模型训练对带宽、功耗需求的双重压力
电互联在51.2Tbps、102.4Tbps交换机速率提升遇瓶颈
硅光技术成熟，为CPO提供技术基础
数据中心PUE限制趋严，低功耗方案需求迫切
政策支持：工信部明确将光电共封装器件列为重点研发方向
五、企业分析
5.1 全球主要厂商

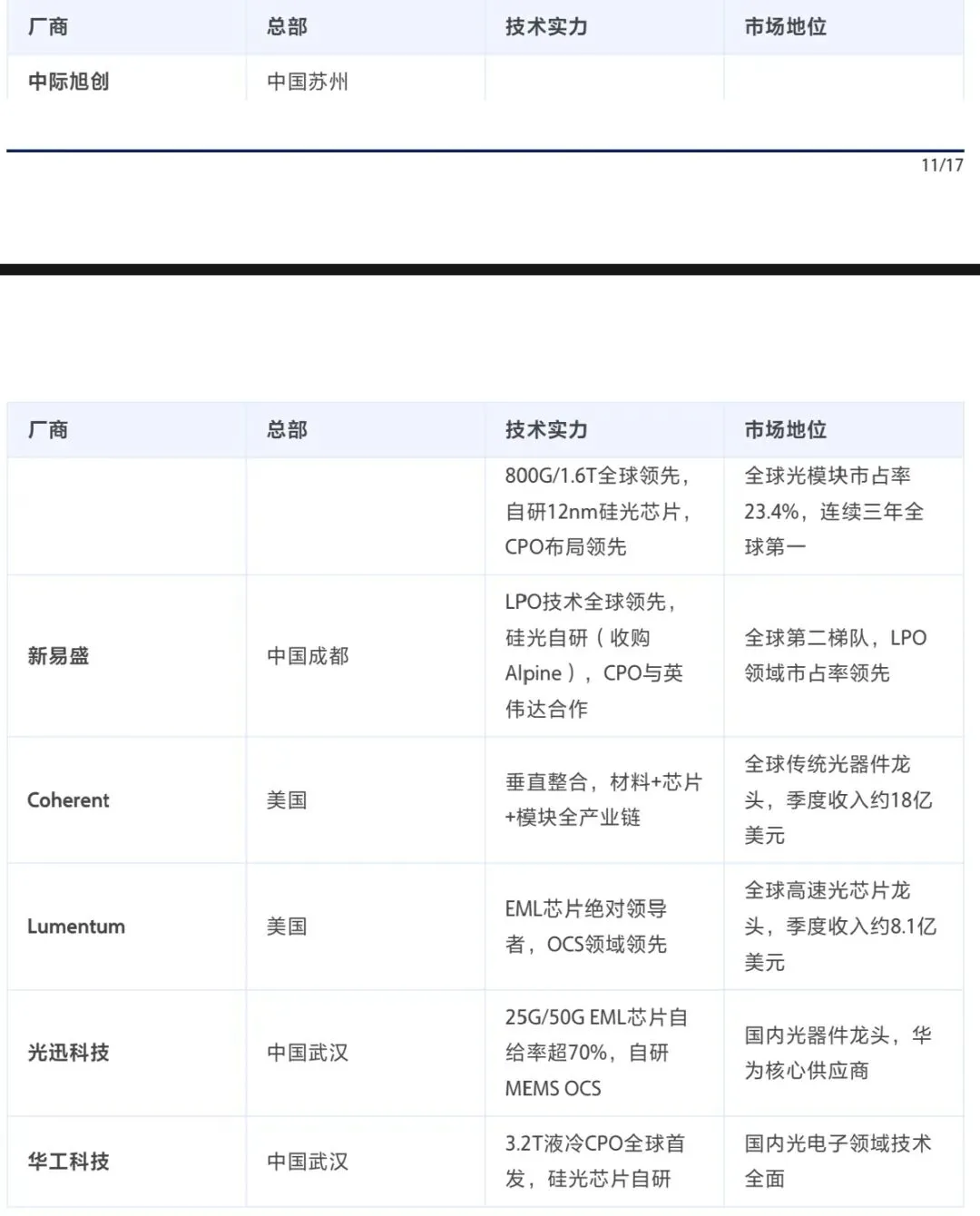

光模块整机厂商：
光芯片厂商：
**源杰科技 **：国产高速激光器芯片IDM龙头，25G DFB全球市占率18%，100G EML批量出货
**仕佳光子 **：AWG/PLC芯片龙头，IDM全链布局
**博通（Broadcom） **：全球DSP芯片龙头，硅光技术领先
**Macom **：高速光芯片重要供应商
光器件厂商：
**天孚通信 **：全球光引擎龙头，1.6T CPO光引擎市占率60%+，英伟达核心供应商
**光库科技 **：薄膜铌酸锂调制器技术全球领先，OCS整机代工
**腾景科技 **：光学晶体、无源器件供应商，进入OCS供应链
5.2 国内重点企业技术实力分析
**中际旭创：全球光模块绝对龙头
市场地位：2025年全球光模块总市占率23.4%，连续三年全球第一；800G光模块市占率超40%，1.6T光模块市占率50%-70%
技术实力：自研12nm硅光芯片，800G和1.6T产品中硅光方案占比超过一半；CPO技术与英伟达深度合作
研发投入：持续高研发投入，布局1.6T、3.2T、硅光、CPO、LPO等前沿技术
客户资源：深度绑定谷歌、微软、英伟达、Meta等北美AI巨头
新易盛：LPO技术王者
技术特色：LPO技术获全球独家认证，功耗降低40%，成本降低15%
客户结构：拿下Meta、亚马逊60%以上的800G LPO订单，切入英伟达GB200平台供应链
产品布局：覆盖可插拔模块、LPO/LRO、XPO、NPO及CPO的完整技术矩阵
盈利能力：毛利率近49%，行业领先
光迅科技：全产业链国家队
芯片能力：25G/50G EML芯片自给率超70%，是国内少数具备光芯片自研能力的厂商
OCS布局：自研MEMS OCS，已推出192×192/384×384端口产品
硅光技术：自研硅光芯片，1.6T硅光方案加速推进
背景优势：央企背景，华为核心供应商，数通+电信均衡布局
源杰科技：国产光芯片龙头
技术突破：25G DFB全球市占率18%，打破日本垄断；100G EML已批量出货
研发进展：200G EML加速追赶，与海外差距约12-18个月
CPO布局：大功率CW激光器突破，解决CPO散热瓶颈
盈利能力：毛利率约58%，数据中心业务占比约72%
天孚通信：光引擎与CPO核心标的
市场地位：1.6T CPO光引擎市占率60%+
技术能力：高精度光学耦合、封装集成能力行业领先
客户资源：英伟达核心供应商，前五大客户营收占比近90%
增长逻辑：CPO时代光引擎价值量提升，公司深度受益
华工科技：CPO技术先行者
CPO领先：3.2T液冷CPO全球首发
硅光能力：自研硅光芯片，良率92%+
全产业链：从芯片到模块到器件的垂直整合能力
应用领域：数通+电信+数据中心多领域布局
六、产业机遇与挑战
6.1 政策利好下的产业机会
1. 需求端：算力建设带来确定性增长
工信部政策明确提出构建"枢纽—区域—边缘"三级节点协同的算力设施体系，加快算力大通道建设。据测算，每建设一个国家级算力枢纽节点，将带动数十亿级别的光模块、光芯片需求。到2028年城域算力1毫秒时延圈覆盖率不低于75%的目标，将直接拉动高速光互联设备需求。
2. 技术端：三大技术路线明确发展方向
政策明确将高速光电芯片、全光交换器件、光电共封装器件列为重点研发方向，为产业技术路线图清晰。政策支持下，科研经费、产业基金将向这些领域倾斜，加速技术突破和产业化进程。
3. 产业端：国产替代空间巨大
当前高端光芯片国产化率不足15%，InP衬底国产化率不到5%，硅光芯片国产化率约4%。政策推动下，国产替代进程有望加速，国内厂商迎来历史性发展机遇。
4. 生态端：标准体系加速建立
政策推动光电混合组网技术试验、智算网络技术与产品验证，将加速产业标准体系建立，降低技术路线不确定性，推动产业规模化发展。
6.2 技术瓶颈
高速光电芯片领域：
高端光芯片设计与制造能力不足：200G及以上速率EML芯片与海外差距12-18个月
上游材料受制于人：InP衬底、SOI晶圆等核心材料依赖进口
硅光集成技术差距：高端硅光PIC设计与集成能力与国际领先水平有差距
封装测试设备依赖进口：高端光芯片封装测试设备主要依赖海外
OCS领域：
核心光开关芯片依赖进口：MEMS芯片、液晶光开关等核心器件国产化率低
控制系统技术积累不足：光交换矩阵控制算法、网络操作系统等技术积累不够
标准化程度低：不同厂商方案不兼容，互联互通存在障碍
CPO领域：
先进封装技术差距：2.5D/3D先进封装、硅通孔等技术国内产能不足
散热难题：光引擎与ASIC共封装带来的热管理挑战
测试技术复杂：光电协同测试技术难度大，设备依赖进口
生态不成熟：标准、接口、协议等生态体系尚未建立
6.3 国产化替代空间

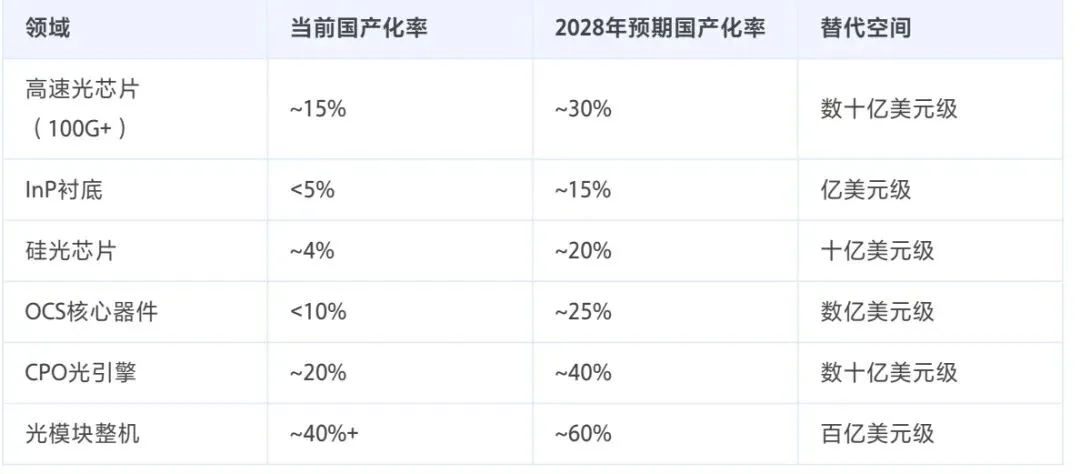

替代空间测算：
国产替代路径：
第一步（2024-2026年） ：中低端光芯片全面国产化，高端光芯片实现突破
100G EML实现规模化出货
200G EML研发突破，进入验证阶段
硅光芯片在800G模块中应用比例提升
第二步（2026-2028年） ：高端光芯片加速追赶，OCS/CPO关键器件突破
200G EML实现量产，缩小与海外差距
OCS核心光开关芯片国产化
CPO光引擎实现批量供货
第三步（2028-2030年） ：全产业链基本实现自主可控
400G光芯片技术突破
OCS/CPO全产业链国产化率大幅提升
形成完整的光电融合技术体系
6.4 投资与发展建议
对产业层面：
加大核心技术攻关，聚焦高端光芯片、先进封装、核心材料等卡脖子领域
构建产业生态，推动产学研用协同创新
加快标准体系建设，促进技术标准化、产品标准化
加强人才培养，光电子、集成电路、先进封装等交叉领域人才
对企业层面：
聚焦核心技术研发，构建差异化竞争优势
与下游客户深度绑定，联合开发技术方案
垂直整合产业链，向上游芯片、材料延伸
国际化布局，拓展全球市场
七、结语
工信部《"人工智能+信息通信"创新发展实施意见（2026—2028年）》的出台，标志着光电芯片产业迎来了历史性发展机遇。高速光电芯片、全光交换器件、光电共封装器件三大技术领域，作为AI算力底座的核心支撑，将在政策红利与市场需求的双重驱动下，迎来快速发展期。
从市场规模来看，全球光芯片市场预计从2025年的40亿美元增长到2031年的150亿美元，OCS市场年复合增长率超过40%，CPO市场更是将以137%的复合增速从2024年的4600万美元增长到2030年的81亿美元。三大技术领域共同构成了光电芯片产业的增长引擎。
从竞争格局来看，海外厂商在高端芯片、核心器件等环节仍占据主导地位，但国内厂商在光模块整机领域已实现全球领先，并正在向产业链上游延伸。源杰科技等厂商在高端光芯片领域不断突破，天孚通信等在光器件领域全球领先，中际旭创、新易盛等在CPO领域与海外巨头同步研发。
从国产化替代空间来看，当前高端光芯片国产化率不足15%，政策支持下替代空间巨大。预计到2028年，高端光芯片国产化率有望提升至30%以上，OCS和CPO核心器件国产化率也将显著提升。
展望未来，随着AI算力需求的持续爆发、政策的大力支持、技术的不断突破，光电芯片产业将迎来黄金发展期。国内企业需要抓住机遇，加大研发投入，提升技术创新，突破卡脖子技术，推动产业高质量发展，为建设制造强国、网络强国提供有力支撑。
报告数据来源说明：
本报告数据主要来源于LightCounting、Yole Group、中国信通院、Cignal AI、华安证券、东北证券等机构的公开报告，以及工信部官方文件、上市公司公告等公开信息整理，仅供参考。
免责声明：本文仅为产业分析和观点分享，不构成任何投资建议。股市有风险，投资需谨慎。文中数据来源于公开研报、公开信息、行业报告，可能存在滞后或偏差，请以官方信息为准。
