AI行业有一个惯性思维：谁有更多GPU，谁就赢了。从做模型的到做投资的，聊AI必谈算力、必谈GPU数量。
但信通院2026年5月发布的《面向AI的智能网卡产业发展分析报告》指出一个几乎被整个行业忽略的事实：当中国智能算力规模已经冲到1882 EFLOPS（FP16精度），十万卡级集群和万亿参数大模型全面爆发的时候，真正的瓶颈已经不在GPU卡本身了，在连接这些GPU的那张"小卡片"。

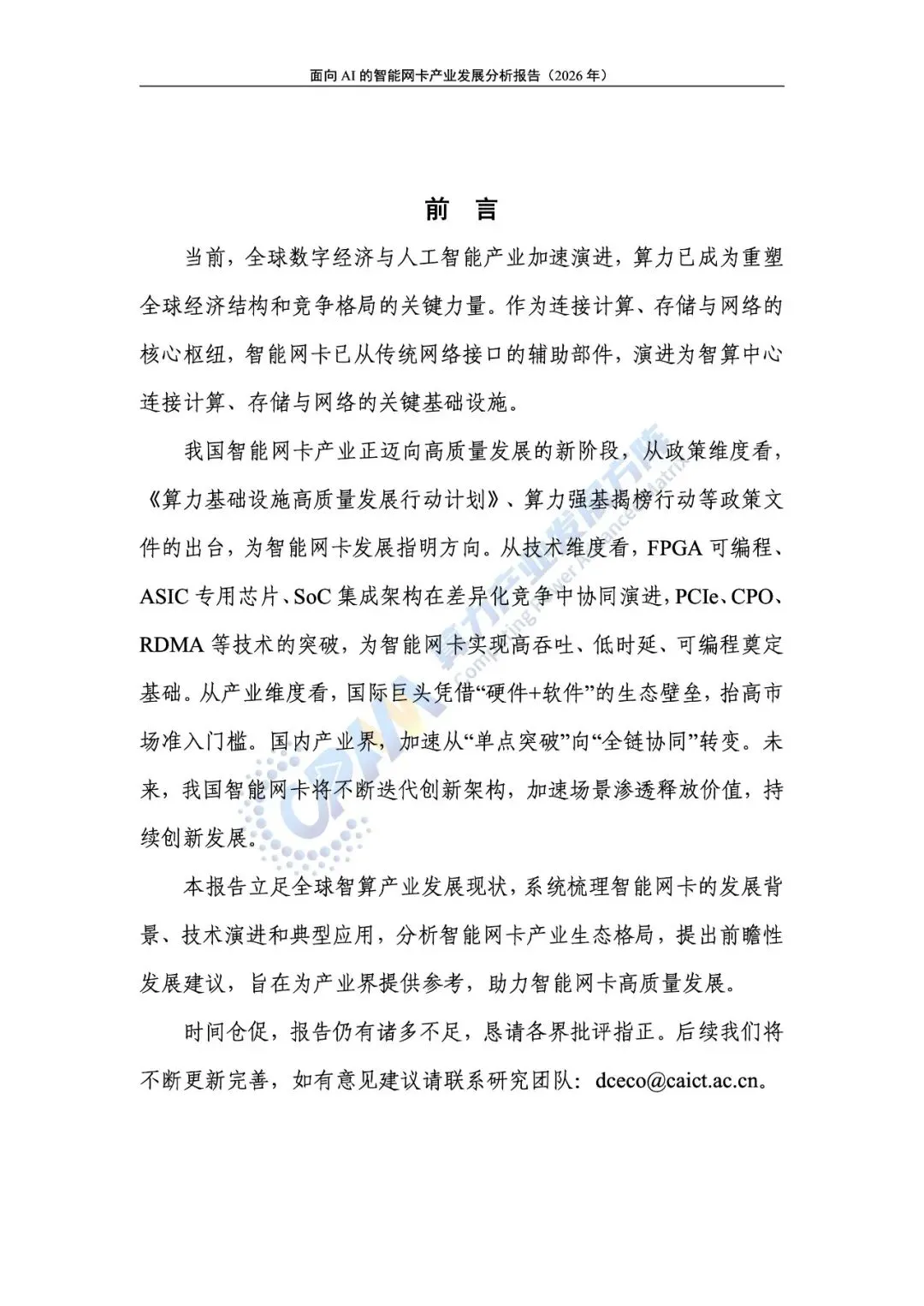

这张卡叫智能网卡。它正在从传统的"网络接口辅助配件"演变为智算中心的核心基础设施。
十万张GPU之间的交通指挥系统
理解这个问题，得先回答一个基础问题：十万张GPU堆在一起训练大模型，它们之间怎么通信？
大模型训练的本质是GPU之间持续海量地交换数据——每一轮参数更新都需要上万张卡同步。如果网络带宽不够、延迟过高，"GPU在等网络"就是常态。你堆上去的所有算力，大部分时间在空转——不是算不过来，是数据堵在路上过不来。
传统网卡只负责把数据包从A卡送到B卡，不管数据是什么、为什么送、有没有拥塞。数据要先经过操作系统内核的TCP/IP协议栈——这是一条"全是收费站的高速公路"。智能网卡做的事完全不同：它通过RDMA（远程直接内存访问）技术，让GPU A的数据"跳"进GPU B的内存，中间完全绕过CPU和操作系统内核。从"带收费站的高速公路"变成了"没有收费站的直达隧道"。
报告给出的技术路线是200G、400G到800G的超高速接口，搭配RoCEv2（基于融合以太网的RDMA）协议和InfiniBand，实现四位一体的核心能力。高速率——无损通信，不丢包不重传；高性能——把本该由CPU处理的网络、存储、安全任务卸载到智能网卡上，释放GPU有效算力；高适配——兼容不同GPU架构和AI框架；高协同——异构GPU和网卡之间能互相调度，不是各管各的。
FPGA、ASIC、SoC：三条路线的军备竞赛
智能网卡不是一种技术方案，是三条技术路线在并行进化。
FPGA是现场可编程门阵列——灵活，能快速适配不同场景和应用需求。适合业务还没定型、需要频繁迭代的场景。ASIC是专用集成电路——为特定任务设计，性能最优功耗最低，但开发周期长、一次性投入大、一旦定型不能再改。SoC是系统级芯片——把处理器核心、内存控制器、高速接口全集成在一颗芯片里，是灵活性和性能之间的折中。
信通院的判断是：短期内FPGA和SoC并行发展，长期ASIC会成为主流——但这个"长期"有多长，核心取决于生态建设。国际巨头（NVIDIA的ConnectX系列、Intel的IPU、Amazon的Nitro）的壁垒不在芯片设计本身，在"硬件加软件"的生态锁定。你买了一家公司的GPU，大概率就用同一家的网络方案——驱动、协议栈、管理工具都是深度绑定的。这不是不可解的技术问题，是商业上的生态壁垒。国内智能网卡产业的真正难点不是造不出，是用不上——没有足够大的场景去验证和迭代。
全球在抢，中国在追
各国对智能网卡的重视已经上升到国家战略层面。
美国能源部2025年12月联合26家科技巨头和机构签署合作备忘录，将"半导体与先进互连"列为重点领域。欧盟启动芯片法案2.0修订，明确加大对AI芯片和先进互连的技术主权投入。英国发布人工智能机遇行动计划，韩国公布K半导体战略计划投资超百亿美元——智能网卡已经是全球科技竞争的必争之地。
中国这边，"算力基础设施高质量发展行动计划"、算力强基揭榜行动等一系列政策正在铺路。国内产业从"单点突破"向"全链协同"转变——有做芯片的、有做协议栈的、有做集成方案的，整条产业链正从散兵游勇走向体系化作战。信通院的建议是加快标准体系完善，推动开放兼容和异构解耦——终极目标是让不同厂商的GPU能用不同厂商的网卡，异构算力之间自由通信。
智算时代的隐形地基
智能网卡在AI基础设施栈中处在最底层、最看不见的位置。所有人都盯着GPU的数量和性能，几乎没人关心这些GPU的"通讯系统"。
修一条八车道的高速公路，人们只关心路面有多宽、限速多少，没人在意路基是什么材料。但没有好路基，八车道也撑不住重车。智能网卡就是智算时代的路基——当中国智能算力继续堆高、大模型参数从万亿走向十万亿、AI Agent从单次问答走向7x24小时大规模并发，网络层的速率上限就是整个AI产业的天花板。
智能网卡不性感——没有GPT生成诗歌那么炫，没有自动驾驶那么看得见。但它决定了你每天用的AI服务能不能再快0.5秒、能不能每个月便宜几块钱。这个"后台英雄"的角色，正在被各国的产业政策推到舞台中央。因为竞争者们终于意识到：算力竞赛的下半场，比的不是谁有多少块GPU，而是谁的GPU之间沟通最顺畅。
从市场规模和国际对标来看，问题更紧迫。全球数据中心网络市场（含智能网卡）正以年复合15%以上的速度在增长。NVIDIA的ConnectX系列和BlueField DPU已经占据了高端市场的绝对主导份额，累计出货量以百万片计。Intel的IPU布局和Amazon的Nitro方案在公有云场景中同样跑通了大规模验证。相比之下，国内智能网卡产业还处于从"可用"到"好用"的过渡期——核心网络芯片的自研能力在提升，但EDA设计工具、先进制程流片渠道、高速SerDes IP核等上游环节仍然受制于人。
信通院给出了一个时间窗口的判断：未来两到三年，是国内智能网卡产业形成"芯片-板卡-软件-应用"全栈能力的关键窗口。如果在这个窗口期内不能实现从芯片到整机的自主可控，智算中心级智能网卡市场将面临被国际巨头全面锁定。窗口不是无限的——十万卡级以上的智算中心集群正在以每年两位数的速度新增，每一个新建集群的网络基础设施架构选择，都在决定未来十年谁能在这个市场上说话。数据来源：《面向AI的智能网卡产业发展分析报告（2026年）》
