数世咨询:ASIC安全芯片防火墙能力白皮书正式发布

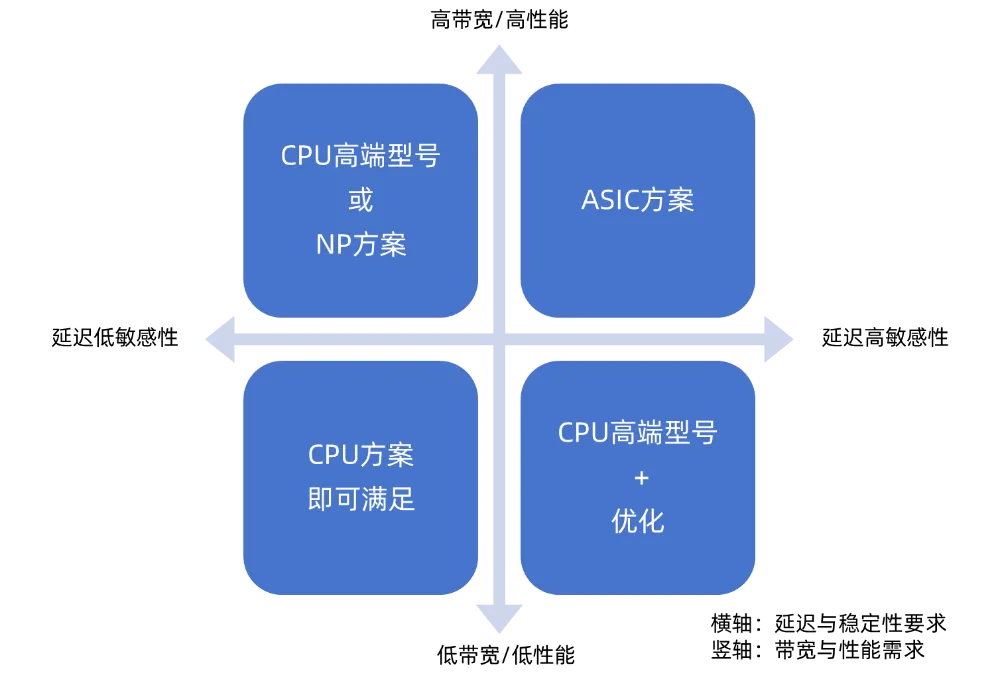

甲方客户访谈：对电商、金融、工业制造等行业的ASIC防火墙最终用户进行深度访谈，还原真实采购决策逻辑与使用体验；厂商技术对话：与山石网科首席AI官、ASIC芯片研发负责人等进行专题技术交流；公开资料研究：涵盖Fortinet、Palo Alto Networks、Juniper（NetScreen）等企业的公开技术文档、财报及官方新闻报道。本报告秉持第三方客观视角，旨在为政企客户在防火墙架构选型中提供技术参考，不代表任何厂商立场。防火墙自诞生以来，其底层计算架构的选择始终与网络带宽的增长速度紧密耦合。在互联网早期，百兆级带宽下，通用CPU可满足网关级安全处理需求，以Check Point为代表的软件防火墙安装在通用服务器上即可运行。进入2000年后，带宽向千兆、万兆跃升，通用CPU性能开始显现不足。在这一阶段，NetScreen率先将ASIC引入防火墙，Fortinet随后跟进。2004年NetScreen被Juniper收购后，Intel和MIPS多核CPU技术在这一时期快速演进，单核性能与核心数量同步提升，Juniper转向多核CPU并行架构。此后十余年间，多核CPU方案成为防火墙市场的主流选择。但这一主流选择在近两年面临挑战。AI数据中心的兴起带来了两个结构性变化：其一，带宽的量级跃迁。传统数据中心网络出口在100G级别，而AI训练集群的卡间互联带宽已达800G/1.6T，对外互联正从400G向800G演进。网络的核心传输对象从面向人的网页、图片数据，变为面向机器的内存数据——GPU之间需要在数秒内完成数TB参数的交换。这对防火墙的吞吐能力提出了超出通用CPU处理范围的要求。其二，延迟的确定性需求。在AI训练中，为避免硬件故障导致长时间训练归零，系统需要频繁进行断点存储和数据同步。网络延迟直接关联算力利用率——延迟波动意味着GPU计算资源的闲置等待。通用CPU架构下，软件协议栈引入的延迟不可精确预测，这一不确定性在AI数据中心场景中成为不可接受的变量。与此同时，企业级网络自身也在发生需求升级。分布式数据中心间的数据同步、金融交易系统的微秒级响应、工业控制网络的确定性时延——这些场景的共同特征是，对防火墙的要求从“具备足够吞吐能力”转变为“在任何负载下性能可预期、时延可承诺”。在这一背景下，ASIC安全芯片防火墙重新进入产业视野，国际国内市场都有安全厂商开始投入资源，开始ASIC安全芯片防火墙的研发与生产。由此，数世咨询近期专门针对ASIC安全芯片开展了调研，并撰写本报告，希望为防火墙市场乃至更大的AI数据中心市场提供一些参考依据。在进入正式阐述之前，有必要对报告中涉及的核心概念做简要厘清。CPU（Central Processing Unit，通用处理器）是通用计算核心，通过软件编程实现任意功能——极度灵活，但效率受限。在应用于防火墙设备中处理网络报文时，CPU需要经历中断响应→内存拷贝→协议栈解析→策略匹配的完整软件流程，每一步都消耗时钟周期。多核CPU可以并行处理，但单条数据流（如一个大文件传输）只能被分配到一个核心上处理，存在“单核瓶颈”。NP（Network Processor，网络处理器）是介于CPU和ASIC之间的折中方案。它将对网络中量大、普适的功能（如二层转发、三层路由查找）做部分固化，同时保留一定可编程性。但用于防火墙等复杂场景时，NP面临两难：固化太少则性能不够用，不如ASIC；固化太多则灵活性丧失且成本飙升，不如CPU。业界普遍将NP形容为”两头不讨好”的方案。FPGA（Field-Programmable Gate Array，现场可编程门阵列）是硬件可重编程器件，性能接近ASIC，灵活性高于ASIC。可以类比为“硬件乐高”——能用可编程逻辑块搭出不同功能的电路。但开发复杂度高、单颗芯片成本不菲，多用于需要一定灵活性同时要求高性能的特殊场景，在大规模量产防火墙中经济性不如ASIC。ASIC（Application-Specific Integrated Circuit，专用集成电路）是为特定任务定制的硬件芯片。与通用CPU不同，ASIC将特定功能直接固化为物理逻辑电路——没有指令集、没有操作系统调度、没有上下文切换。其平均工作使用率可达80%以上，而通用CPU在执行单一任务时使用率通常仅15%~25%。ASIC代价是功能一旦固化便不可更改，灵活性远低于可编程处理器。ASIC安全芯片是将防火墙核心功能——包转发、策略匹配、NAT转换、加密解密、会话状态维护——固化为硬件电路的专用芯片。它不是通用的“快一点”，而是从电路设计层面专门为安全处理优化，例如：内置硬件TCAM（三态内容寻址存储器）实现纳秒级规则查找，集成独立加解密引擎实现“加密即转发”，配备硬件流水线实现数据包确定性处理等。ASIC安全芯片防火墙是指以ASIC安全芯片为数据面核心、配合通用CPU为控制面核心的异构计算架构防火墙。其本质设计理念是“快慢分离”：CPU负责复杂、多变的首包处理（路由计算、应用识别、新建会话），ASIC负责海量、规则明确的后续报文转发。这种架构并非要替代CPU，而是将两种计算范式的优势协同发挥——CPU保障功能完备性，ASIC保障性能和效率。ASIC安全芯片防火墙的技术路线经历了二十余年的演变。1997年NetScreen首次将ASIC应用于防火墙，实现了数十Gbps吞吐性能；2004年后Juniper转向多核CPU并行架构，多核CPU方案在此后十余年成为市场主流；同期Fortinet持续投入ASIC自研，迭代至第六代FortiASIC处理器，全球年出货量达百万台级别；近年Palo Alto Networks也在高端产品中引入ASIC加速。山石网科于2019年在中国市场启动ASIC自研，采用“CPU+ASIC”异构架构。从这条演进脉络可以看出，防火墙计算架构的选择始终围绕性能需求、成本结构和灵活性三者之间的权衡展开。在理解ASIC安全芯片防火墙的价值之前，有必要从技术底层审视四种主流计算架构在处理网络安全任务时的根本差异。以下从技术底层对CPU、NP、FPGA与ASIC四种架构进行系统对比。CPU架构防火墙：数据包到达网卡→中断通知CPU→CPU暂停当前任务→从内存加载防火墙规则→逐条软件匹配→如需深度检测则调用软件引擎→执行动作→转发。所有步骤串行完成，开启安全功能（如IPS、AV）后性能可能暴跌至纯转发吞吐的10%~20%。NP架构防火墙：将部分通用网络功能固化为微引擎，但用于防火墙安全策略时，固化的功能不足以覆盖复杂场景，大量工作仍需回退到CPU完成；若固化过多防火墙专属功能，则通用性下降、成本上升。FPGA架构防火墙：通过硬件可编程逻辑实现部分加速功能，性能接近ASIC，可在一定程度上兼顾灵活性和效率，但单颗成本高、开发周期长，难以在大规模部署中摊薄成本。ASIC架构防火墙：数据包直接送入ASIC芯片→硬件流水线并行完成包头解析、TCAM规则查找（纳秒级）、NAT转换、会话建立→仅将新建会话信息上报CPU。99%以上的后续报文完全绕过CPU和操作系统协议栈。没有一种架构在所有场景下都最优。但在高带宽、低延迟确定性、全功能开启不掉速、长期TCO优化这四个条件同时成立时，ASIC是最具竞争力的选择。这正是本报告下一章聚焦ASIC安全芯片防火墙主要能力的出发点。五、主要能力：ASIC安全芯片防火墙的五个核心优势ASIC安全芯片防火墙在五个能力维度上形成了结构性优势。以下逐一阐述。（需要说明的是，数世咨询暂不具备大范围用户侧数据实测能力，本章节主要基于技术原理分析角度进行阐述。用户实测数据验证，需要根据不同用户具体使用场景实际测试得出。用户侧主要需求场景可参见第六章）能力定义：在高带宽、高并发、大单流等极端网络条件下，保持线速转发能力，不因流量模型变化而产生性能波动。技术原理：ASIC芯片通过硬件流水线架构实现数据包的并行处理。每个时钟周期在不同流水线级同时处理包头解析、规则查找、NAT转换、会话状态维护等操作。这与CPU的“中断-上下文切换-串行处理”模式有本质区别——无论数据包大小（64字节或1518字节）、无论策略规则多寡，处理时间是恒定的，可以避免CPU单核瓶颈，在全安全功能开启（IPS+NAT+VPN+应用识别同时运行）时，吞吐量几乎不衰减。对比CPU方案：CPU防火墙因RSS（接收端缩放）机制将固定五元组流量锁定至单个核心，一旦出现单条大流（如数据库同步、视频传输），该核心资源被长期霸占，连带拖累其他正常流量的处理质量，最终导致大量丢包。小包场景下，每个数据包都需要CPU中断响应→内存拷贝→协议栈解析，海量小包会迅速耗尽CPU资源。能力定义：将数据包从进入防火墙到转发输出的处理延迟控制在微秒级，且在不同负载下保持稳定。技术原理：ASIC对报文的处理其全生命周期都是固化在物理逻辑电路中，数据包直接流入硬件流水线，无需中断响应和上下文切换，消除了软件处理延迟的随机性。无论当前系统负载如何，ASIC下延迟不随策略数量、并发连接数增长而增加，每个数据包的处理路径和耗时是物理确定的。场景价值：1微秒=百万分之一秒，几微秒在人类感知中毫无意义，但在某些场景中，微秒级差异决定了业务成败。例如金融高频交易中，两个算法同时看到买卖点下单，谁的防火墙延迟低，谁的单子就会被排在前面。能力定义：ASIC芯片原生集成多规格高速网络接口（10GE/40GE/100GE），无需经过中间交换芯片转发，避免I/O瓶颈。技术原理：高速接口直接连接在ASIC芯片上，数据从物理端口到芯片处理流水线之间没有中间环节。与CPU方案需要经由网卡→PCIe总线→内存→CPU的多跳路径相比，ASIC的“芯片直出”架构消除了I/O层面的带宽损耗和延迟叠加。场景价值：在高密度数据中心或运营商骨干网环境中，单台设备需要同时接入数十条高带宽链路。CPU方案如果通过外挂交换芯片扩展端口，会引入额外延迟和带宽瓶颈；框式设备虽然可以扩展槽位，但占用大量机柜空间。ASIC的高密度原生接口设计，使得盒式设备即可承载过去框式设备才能达到的端口密度。能力定义：在同等性能吞吐下，ASIC防火墙的功耗显著低于CPU架构方案，在大规模部署中长期TCO优势突出。技术原理：ASIC的专用电路设计使得其逻辑门激活率远高于通用CPU。CPU在执行任何任务时，即使绝大多数电路处于闲置状态，只要通电就持续耗电。ASIC则“只为该任务存在的电路才通电”——各功能模块可动态启停与调频。此外，ASIC防火墙将CPU从数据面完全卸载后，CPU本身也可运行在更低功耗状态。场景价值：对于拥有成百上千台网络设备的大型数据中心和运营商网络，单台几十瓦的差异在规模化后累积为可观的运营成本。同时，低功耗意味着低发热、低散热需求，间接降低了机房制冷成本和故障率。在ESG合规日趋严格的背景下，低碳节能正在从“锦上添花”变为必要评估项。客户态度差异：值得注意的是，不同规模客户对功耗的关注程度存在分层。本次调研中，笔者了解到某大型汽车制造业用户因其信息化设备规模极其庞大，“每瓦功耗都是成本”，对TCO中的使用成本高度敏感。而某金融行业中型客户的关注重点仍是业务需求的满足，低功耗更多作为附加值而非核心决策因素。能力定义：通过数据面全卸载和硬件级冗余设计，确保防火墙在高负载、长时间运行下的稳定性，从根本上规避数据面软件栈崩溃的风险。一是架构级解耦。ASIC防火墙将数据面（转发）与控制面（管理）物理分离。数据面运行在ASIC硬件流水线上，不经过操作系统内核协议栈处理，无用户态与内核态的上下文切换开销，不存在软件空指针、内存泄漏或死锁等导致系统崩溃的风险。即使控制面CPU出现故障或需要重启，数据面仍可维持已有会话的转发。二是硬件级冗余。ASIC接口层面支持多组物理冗余，在链路或接口故障时实现微秒级自动倒换，数据不中断、不丢包。三是充分的可靠性验证。ASIC防火墙在上市前需经过成百上千轮压力测试、断电恢复、温度循环、长时间满负荷运行等严格验证。与CPU方案的关键差异：CPU架构下，操作系统内核、防火墙软件进程、策略引擎等组件运行在同一计算环境中，任何一个环节的异常都可能通过“雪崩效应”波及整机。ASIC架构通过物理隔离从根本上规避了这一风险链条。为了便于甲方用户侧读者将上述ASIC防火墙的五个能力优势与用户的真实业务场景对应，以下基于对电商、金融、制造业等行业的甲方客户访谈，还原三种典型的真实需求场景。场景一：IPsec VPN单隧道高性能——大型企业分布式组网业务画像：该企业拥有三大数据中心与数十个仓储物流节点，仓储与数据中心之间通过IPsec VPN隧道进行加密通信。每个仓储节点通常只有一条主隧道承载数据库同步流量（另有数条备份隧道），业务高峰期带宽可占满数百兆至数Gbps。核心痛点：在单隧道IPsec VPN场景下，CPU架构防火墙遭遇“单核瓶颈”——IPsec加密流量只能被哈希到CPU的单个核心处理，无论整机有多少核心、标称吞吐多高，单隧道实际可用性能受限于单核上限。客户横向对比了国内多家CPU方案，在单隧道场景下均未能满足其性能要求。选型启示：VPN单隧道性能是被许多厂商宣传材料“藏起来”的指标——整机吞吐看起来漂亮，但在单隧道场景下才能见真章。对于存在大量分支节点与总部互联需求的企业，单隧道性能应作为核心测试项。场景二：确定性低时延——金融核心交易与工业实时控制典型客户：某头部基金公司（金融）、某大型汽车制造集团（工业制造）基金公司核心交易区承载高频交易订单处理，交易数据以64-256字节小包为主，对时延要求极为严苛（高频场景常要求在七微秒以内）。同时因分区分域严格，防火墙数量多、设备生命周期长（换代周期约7/8年）。汽车制造集团供应链数据同步系统承载全国数百家零部件供应商的库存、产能、排产计划的实时数据回传。网络延迟若过高，供应商数据更新不及时，直接影响汽车生产排程——受访者用“灾难性”形容其业务影响。核心痛点：CPU方案在两个维度上无法满足要求。一是延迟绝对值：软件协议栈引入的延迟通常在18 - 68微秒且波动大，无法提供微秒级的确定性。二是小包吞吐：交易数据和同步数据以小包为主，而CPU方案的小包转发性能通常仅为大包的1/10-1/5。汽车制造集团的案例还揭示了另一个维度：用户不到半天测完硬件性能，却花近一个月测试软件功能。这说明在核心业务场景下，客户对防火墙的要求远不止“跑得快”——运维易用性（如数据包路径检测、新业务流量模拟、集中管理）是同等重要的衡量维度。选型启示：在金融和工业场景中，延迟指标应区分“空载时延”和“真实背景流下时延”来测试。该汽车制造集团明确要求延迟不超过15毫秒是基于真实背景流条件，而非实验室空载环境。场景三：大流量不丢包——数据中心间同步与超高清传输典型场景：数据中心灾备同步、CDN内容分发、4K/8K超高清视频传输业务画像：分布式数据中心之间每日需传输百GB至TB级的数据库备份、日志同步等数据。此类“大象流”（长时间、大体量的单条数据流）虽然数量不多，却能在传输期间长时间占用大量带宽。在超高清视频传输场景中，既要保障海量数据流畅传输，又要确保安全防护不掉速。核心痛点：CPU架构下，大象流被RSS（接收端缩放）机制锁定在单个CPU核心，该核心资源被长期独占，连带影响同一核心上的其他正常流量。而一旦为了保障视频流畅体验而关闭部分安全功能，又可能留下防护盲区。选型启示：在评估防火墙的大流量处理能力时，应特别关注“全安全功能开启下的实际吞吐”这一指标。许多设备的标称吞吐是纯转发条件下的理论值，一旦开启IPS、应用识别、NAT等功能，真实吞吐可能大幅缩水——这一现象在CPU方案中尤为显著，在ASIC方案中几乎不存在。基于以上能力分析和需求场景，本报告归纳出一个面向政企客户的适用性评估框架。在选择防火墙架构时，建议从两个核心维度进行评估：带宽与性能需求（纵轴）和延迟与稳定性要求（横轴）。基于客户访谈中反映的实际选型经验，建议在POC测试阶段重点关注以下易被忽略的指标：全球ASIC安全芯片防火墙的产业版图中，NetScreen是技术源头，Fortinet是长期投入ASIC路线并实现最大规模商用的厂商，Palo Alto 近年从纯软件路线开始向ASIC加速方向靠拢，山石网科是中国市场具备自研ASIC安全芯片能力的参与者。以下按技术出现的时间线逐一介绍。8.1 NetScreen——ASIC防火墙的开创者（历史注记）NetScreen成立于1997年，总部位于美国硅谷，是全球首个将ASIC芯片成功应用于防火墙的厂商。2004年被Juniper 以约40亿美元收购，此后其纯ASIC路线未在Juniper产品线中延续，独立品牌不复存在。NetScreen的核心贡献在于首次验证了“ASIC+防火墙”的技术可行性。其专用ASIC芯片将包转发、策略匹配、NAT等操作硬件化，实现了当时CPU软件方案远不能及的吞吐性能。在2000年代初的互联网爆发期，NetScreen的ASIC防火墙成为运营商和华尔街金融机构的首选。NetScreen虽已退出产品舞台，但其技术基因通过两条路径延续至今——Fortinet继承了其ASIC路线并持续迭代至全球最大规模商用；其核心创始团队后来创立的公司也成为ASIC技术生态的一部分。NetScreen在不到十年间完成的“从创业到被40亿美元收购”的商业故事，至今仍是网络安全产业的重要案例。8.2 Fortinet——全球ASIC防火墙的主要厂商Fortinet（NASDAQ: FTNT）成立于2000年，总部位于美国加州桑尼维尔。2025年营收约60亿美元，全球客户超90万，《财富》100强中77%为其客户。Fortinet是全球最大的ASIC防火墙厂商，也是网络安全行业市值最高的企业之一。Fortinet自成立起即坚持ASIC自研路线，至今已迭代至第六代FortiASIC处理器。其核心芯片系列演进路径如下：Fortinet的架构采用多核CPU + FortiASIC协处理器的异构组合，CPU仍承担相当部分的数据面处理工作，ASIC则要为特定功能（转发、内容检测）提供硬件加速——这与纯粹的“CPU+ASIC快慢分离”并不相同——Fortinet的ASIC更多扮演了协处理器的角色。这种设计使得Fortinet能够在保持ASIC性能优势的同时，通过统一的FortiOS操作系统实现从防火墙到SD-WAN、WLAN、SASE的全产品线整合。规模效应：全球年出货量百万台级别，充分摊薄芯片研发成本，形成正向商业循环；生态完整性：FortiOS统一操作系统覆盖网关全线产品，FortiGuard威胁情报提供云端订阅服务；市场验证：连续十余年保持防火墙市场份额领先，在Gartner魔力象限中持续位居领导者象限；Fortinet的ASIC定位偏协处理器而非“数据面全卸载”，部分复杂安全处理仍需CPU完成。在中国市场，Fortinet受信创政策和国产化替代趋势影响，在政府和关键基础设施领域的渗透受限。8.3 Palo Alto Networks——从软件定义到硬件加速的路线收敛Palo Alto Networks（NASDAQ: PANW）成立于2005年，总部位于美国加州圣克拉拉。以“下一代防火墙（NGFW）”概念的提出者和定义者闻名，2025年营收约90亿美元，是全球市值最高的网络安全企业之一。Palo Alto在历史上并不以ASIC为核心技术路线。其早期产品主要基于高性能CPU架构，依靠自研PAN-OS操作系统和App-ID（应用识别）、User-ID（用户识别）、Content-ID（内容识别）三大识别引擎构建竞争壁垒。其核心理念是：防火墙的价值在于对应用和内容的细粒度可视化和控制，而非单纯的包转发速率。然而，近年来这一路线正在发生显著变化。Palo Alto新近推出的高端防火墙产品，七层吞吐量较前代产品大幅跃升，其内部集成了自研的高性能ASIC芯片 FE-400。背后的驱动因素与Fortinet和山石网科一致：数据中心的带宽和性能需求已经超越了纯CPU方案的能力上限。这一转向在产业层面意义深远。全球防火墙市场的两大领导者（Fortinet和Palo Alto），一个从创立起就坚持ASIC路线，一个靠CPU架构定义了一代产品范式——如今在数据中心这个新战场上不约而同地走向了ASIC加速。这被业界视为对ASIC技术路线价值的最强背书。软件生态深度：PAN-OS操作系统在应用可视化和策略精细度方面积累了深厚优势平台化整合：Prisma Access（SASE）、Cortex XSOAR（安全编排与自动化）等云交付平台延伸了防火墙的价值链品牌与客户基础：在全球大型企业和政府机构中拥有稳固的客户关系Palo Alto的崛起恰恰证明了CPU软件方案的价值——在带宽需求尚未触及CPU极限时，软件层面的创新（更精准的应用识别、更细粒度策略管理）比硬件加速更能打动客户。其当前转向ASIC，验证的是“当带宽触及CPU极限后，专用硬件是不可回避的方向”，而非否定软件创新的价值。山石网科（Hillstone Networks，股票代码：688030）成立于2007年，总部位于江苏苏州。公司由原NetScreen核心团队成员创立，在防火墙和网络安全领域拥有近二十年技术积累。2025年营收约9.1亿元，客户覆盖政府、金融、运营商、教育、医疗和大型企业。（数据来源，山石网科2025年财报）技术路线选择：山石网科于2019年启动ASIC安全芯片自研项目，选择“CPU+ASIC”异构计算架构——CPU负责首包处理和复杂安全策略，ASIC负责海量后续报文的全硬件卸载转发。与Fortinet的“ASIC协处理器”定位不同，山石网科的ASIC承担了数据面的完整卸载：99%以上的后续报文由ASIC全权处理，CPU仅参与新建会话的首包分析和控制面管理。芯片设计团队由王章磊博士带领，采用联电（UMC）28nm工艺。自研StoneOS操作系统实现与ASIC芯片的深度协同——从路由计算、应用识别到硬件流表下发，形成全栈软硬件一体化设计。“双A战略——ASIC+AI”：山石网科在ASIC芯片之外，同步推进AI技术的深度应用，内部称之为“双A战略”。在AI赋能安全运营方面，公司发布了“山石灵岩”大模型应用平台，基于Open XDR安全底座，构建了覆盖资产预测、防御控制、监测调查、联动响应的智能体矩阵。威胁响应时间从小时级压缩至分钟级，人工审核工作量下降70%。在安全保护AI方面，山石网科推出了覆盖AI全生命周期的防护体系——山石网科AI安全防护解决方案、以及针对OpenClaw等开源AI智能体的专项安全解决方案。其NGFW、EDR、DLP、ASA四产品线协同可为AI智能体提供从网络到终端到数据到API的全链路防护。优势方面：①中国市场上目前极少数具备自研ASIC安全芯片能力的企业；②时延和能效比指标位于全球领先梯队；③国产化适配和信创生态完善；④ASIC+AI双线战略形成独特定位。挑战方面：①出货量远小于Fortinet，芯片研发成本摊薄难度大；②ASIC芯片的先进制程迭代需要持续巨额投入；③从自用到行业赋能（对外供应芯片）的商业模式有待验证。据悉已有多家行业头部企业表达了采购ASIC芯片的意向，但山石网科目前均未接受，其后续走向值得关注。ASIC安全芯片防火墙的产业逻辑已经清晰，但其演进方向远未终止。以下从三个维度展望可能的未来。9.1 从网络边界到AI数据中心：数百G数据交换的安全引擎当前ASIC防火墙的核心应用场景仍以传统网络边界和安全网关为主。但正如背景章节中所述，AI数据中心正在重塑网络的底层需求——从“传输数据”到“搬运内存”，从100G到400G/800G带宽跃迁，从“快就行”到“延迟必须确定”。在这一场景中，防火墙的角色正在发生深刻变化：它不再仅仅是防御外部攻击的网关，更成为数据中心内部东西向流量策略管理的核心。在多租户的AI数据中心里，需要严格隔离不同租户的训练和推理业务；在存储和计算网络之间，需要精准控制访问权限；在高频参数同步中，需要微秒级的策略执行——这些都对防火墙提出了“高带宽+低延迟+确定性”的复合要求。ASIC安全芯片防火墙，有望从今天的“边界安全设备”演进为明天的“AI算力集群安全引擎”——这个市场的想象空间远超传统防火墙。9.2 AI Agent安全：ASIC防火墙的新战场2026年初，以OpenClaw为代表的开源AI智能体迅速普及——全球暴露实例超23万，但随之而来的安全问题触目惊心：累计258个漏洞（2026年一季度新增82个），Skills供应链投毒事件屡屡发生，邮件等场景中的行为失控事件引发广泛关注。AI智能体本质上是一个“能听懂指令、能动手执行”的数字助手——它可以访问文件、发送邮件、操作数据库、调用API。这意味着一旦被劫持或误导，其破坏力远超传统终端。传统的安全防护思路是“管控用户”，而AI智能体既不是传统用户，也不是传统进程——它是介于两者之间的新实体。ASIC防火墙在这一场景中有独特优势。AI智能体的流量具有“高并发、低延迟、多API调用”的特征，与传统Web流量差异明显。ASIC芯片的硬件级应用识别和线速策略执行能力，可以在不增加延迟的前提下，实现对AI智能体流量的精细化管控——识别哪些是合规的大模型调用、哪些是异常的API访问、哪些是Skills供应链的下载行为。据了解，山石网科已推出针对“龙虾”们的全链路防护方案，但整个行业在这个方向上的产品化才刚刚起步。9.3 从自用到赋能：ASIC安全芯片能否走向开放生态？全球成功的ASIC防火墙厂商背后，都有巨大的出货量来摊薄一次性流片成本。Fortinet年出货量百万台级别，支撑了其持续数代的芯片迭代；而起步阶段的企业面临的挑战是：出货量不足以摊薄研发成本，成本降不下来又限制了出货量增长——这是一个“先有鸡还是先有蛋”的循环。打破这一循环的可能路径之一是芯片向外供应——即防火墙厂商将自研的ASIC安全芯片作为独立产品，向其他安全设备厂商或数据中心设备商销售。这在商业逻辑上是可行的：全球数据中心交换芯片市场已有Broadcom等成功先例，安全芯片同样存在独立的TAM（可寻址市场）。但这条路也面临显著挑战。安全芯片与操作系统深度耦合，芯片的对外供应意味着需要建立标准化的接口和生态。此外，防火墙厂商是否愿意将核心技术能力开放给潜在竞争对手，也是一个需要权衡的战略问题。这一博弈的结果，将影响中国ASIC安全芯片产业的开放程度和演化速度。回顾防火墙二十年的技术演进史，一个清晰的趋势浮现：再也不存在“唯一最优架构”。CPU在灵活性上无可替代——新协议的快速支持、复杂策略的精细化处理、安全功能的持续迭代，这些都需要可编程处理器的参与。ASIC在效率和确定性上建立护城河——高带宽线速转发、微秒级确定延迟、全功能开启不掉速，这些是专用硬件的天然优势。FPGA和NP在特定场景中仍有其价值——FPGA适合“性能要求高但出货量不足以支撑ASIC”的小批量场景，NP适合网络基础功能为主、安全策略较轻的运营商骨干场景。未来的高端防火墙，大概率走向CPU+ASIC+FPGA/NP的异构融合架构——不同计算单元各司其职、按需组合。这意味着防火墙厂商的核心竞争力不再仅仅取决于“选哪条技术路线”，而是能否在不同计算范式之间实现高效的协同调度和软件适配。对用户而言，选型的焦点也应从“问架构是什么”转向“验证实际场景下的性能表现”——架构是手段，业务满足才是目的。报告声明：本报告由数世咨询基于公开发布的信息及甲方客户访谈独立研究完成，不代表任何厂商立场。报告中涉及的技术参数、性能指标等数据来源于厂商提供或公开资料，数世咨询不对数据的准确性承担法律责任。报告中部分客户名称为保护隐私做了脱敏处理。本报告仅供行业参考，不构成任何投资或采购建议。
