数字医疗与磁传感技术的交汇，正催生出实质性的工程测试项目。近期，日本厚生劳动省的临床研究注册信息（jRCTs022250047）披露了一项引人注目的单臂介入研究。该研究由东北大学医院主导，大塚制药与Spin Sensing Factory（SSF）共同参与。其核心目标在于，验证利用高灵敏度的隧道磁阻（TMR）传感器，在人体外部非接触式读取胃内部数字药片信号的技术可行性。而对于磁传感器行业的从业者而言，这项试验是TMR微弱磁场检测技术在人体复杂介质与开放环境下面临的一场有趣压力测试。
信号检测路径的转变：从“体内电流传导”到“磁场穿透”
要理解这项试验中引入TMR传感器的工程合理性，首先需要审视现有技术方案的瓶颈。大塚制药现行的数字药片系统（例如Abilify MyCite）依赖于体内电流传导（IBC）技术。其工作机制是让微型芯片（IEM）利用胃液作为电解质激活原电池，发出微弱的电压脉冲；这些信号随后通过人体组织传导，最终由贴在患者腹部的皮肤电极（Patch）进行接收。
然而，这种基于电接触的方案在实际应用中面临着不可避免的物理损耗和依从性挑战。电极贴片不仅可能引起患者的皮肤过敏，在出汗、洗澡或剧烈运动时也极易脱落，从而产生严重的运动伪影。此外，不同个体的脂肪厚度与组织液导电率存在显著差异，导致电位差的衰减极不稳定。TMR传感器的介入，正是为了在物理属性上实现检测路径的切换。由于人体组织的相对磁导率接近于1，几乎与真空无异，体内微型芯片发出的磁场能够无畸变、无显著衰减地穿透肌肉和脂肪到达体表。将信号捕捉方式从“测电”转向“测磁”，有望从根本上解除设备必须紧贴患者皮肤的物理限制。
项目系统详情
在非接触式的信号读取中，整个系统设计的核心完全围绕信噪比（SNR）展开。

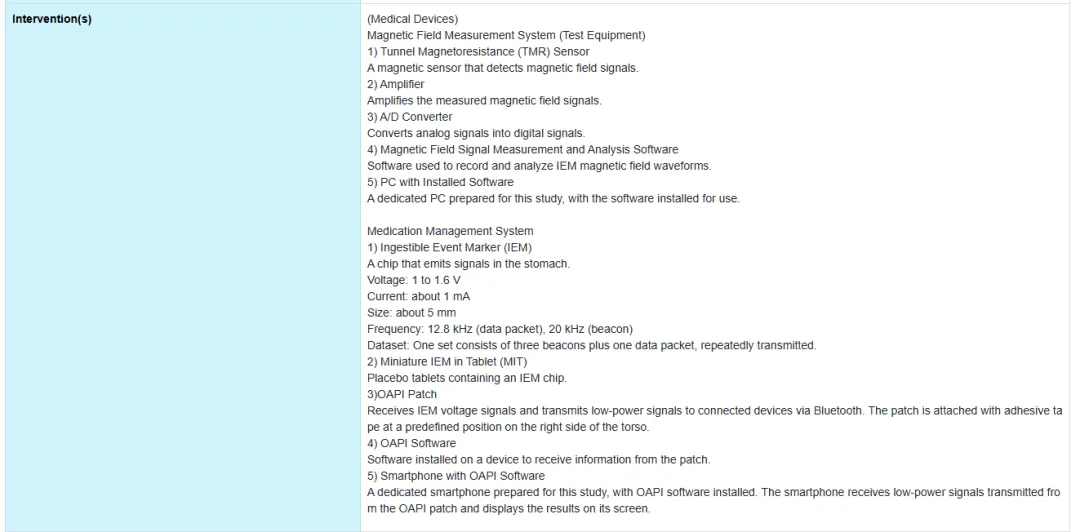

发射端（大塚制药IEM芯片）公开信息显示，大塚制药提供的微型可吞咽事件标记物（IEM）尺寸仅约5毫米，其工作电压被严格限制在1.0至1.6V之间。该芯片的工作频率设定在12.8 kHz（用于传输数据包）和20 kHz（作为定位信标）。在这一特定的长波频段以及极小的物理尺寸限制下，天线无法进行有效的电磁波辐射，其产生的主要为近场准静态磁场。由于准静态磁场强度随着距离呈三次方剧烈衰减，使得当信号穿透组织到达体表时，强度已微弱至皮特斯拉（pT）甚至飞特斯拉（fT）级别。
接收端（SSF/东北大学TMR传感器）为了在常规的开放环境中捕捉如此微弱的动态磁信号，传统AMR或GMR传感器的灵敏度显然不足，而超导量子干涉器件（SQUID）则受限于极低温的运行环境，无法小型化。因此，室温下具备高灵敏度的TMR传感器成为了为数不多的可行解。
此外，众所周知，TMR传感器在100 Hz以下的低频段饱受1/f噪声的困扰，这曾是开发常温脑磁图（MEG）时的主要技术难点。但在本次试验中，大塚制药设定的12.8 kHz和20 kHz工作频率则巧妙地避开了TMR的低频劣势。在这个中频段，TMR传感器的1/f噪声已大幅衰减，系统主要受限于热白噪声（Thermal White Noise）。
临床试验设计解析

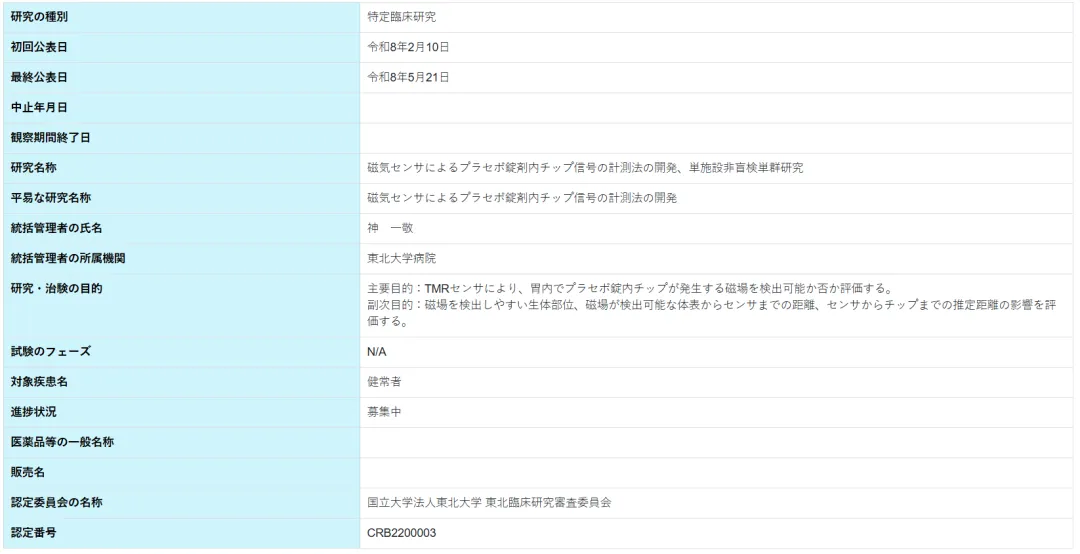

这项注册号为jRCTs022250047的试验由东北大学医院癫痫科的神一敬（Kazutaka Jin）医生统括管理。神一敬团队此前正是利用室温TMR传感器捕捉微弱脑磁波技术的先驱，此次试验本质上是将高精度磁感应技术从头部检测向下迁移至腹部应用的一次工程降维验证。
该研究将受试者严格限定为18至64岁的健康男性，排除了女性及患有胃肠道疾病的人群。从工程测试的角度来看，这是为了在技术验证初期建立一个受控的“理想基线模型”，排除个体间脂肪厚度剧变或异常消化液对边界条件造成的不可控干扰。
试验的各项评估指标，精确对应了非接触式磁传感技术走向实用化的几个关键步骤：
• 主要指标：体表外1厘米的波形检出率。 这是一项基础的连通性测试。旨在验证在实际应用中，隔着约1厘米的衣物间隙，前端TMR信号链的增益和抗混叠滤波系统能否成功解调出完整的12.8 kHz数据包。 • 次要指标1：最大信号振幅的位置分布。 由于胃内部的芯片在随着肠胃蠕动时，其磁场偶极子方向处于持续的随机变化中。寻找体表外信号最强的检测点，是为了在后续开发体外可穿戴接收设备时，提供最佳的传感器阵列布局参考。 • 次要指标2：距离对振幅的影响与深度推算。 单一的TMR传感器只能测量磁场标量或单轴矢量，无法实现空间定位。试验中很可能采用了多通道的TMR传感器阵列或磁通量梯度计。通过对比不同节点收集到的磁场强度差异和相位差，结合逆问题算法（Inverse Problem），可以推演体内芯片的三维坐标及物理深度。
延伸阅读：技术推手的底牌与TMR的跨界潜力
大塚制药：用硬件突围“数字疗法”瓶颈在这个临床试验里，大塚制药的诉求是最直接的。作为传统药企，他们其实早在数字疗法（DTx）领域占了先机，旗下带有IEM芯片的数字药片Abilify MyCite早在2017年就拿到了FDA的批文。但几年跑下来，这套系统的商业化一直卡在接收端上。要求精神疾病患者每天在肚皮上规范粘贴一块电极贴片，带来的皮肤过敏和物理不适感，反而成了降低服药依从性的新痛点。
大塚亟需在硬件载体上打一场翻身仗。如果TMR的非接触式检测路线能够走通，未来的终端形态将彻底改变。接收器可以是一条智能腰带，甚至可以直接缝进患者的衣物或床垫里，实现毫无负担的“无感监测”。这不仅能解决贴片的物理损耗问题，更是大塚为了保住其在数字疗法赛道先发优势，试图挖出的一条极深的技术护城河。
Spin Sensing Factory (SSF)：把顶尖生物磁测技术向下兼容给大塚提供硬件底座的SSF，并非普通的初创公司，而是日本东北大学自旋电子学领域的嫡系部队。这家公司的背景非常硬核，其创始团队汇集了常温TMR效应的发现者宫崎照宣名誉教授，以及安藤康夫和中里信和两位顶尖学者。SSF的主营业务，就是硬磕小型化、轻量级、高灵敏度的TMR传感器商业应用。
在接手数字药片这个项目之前，SSF团队最拿得出手的成绩，是成功利用常温TMR传感器捕捉到了人体极微弱的脑磁图（MEG）和心磁图信号，打破了这类测量长期依赖液氦超低温环境的限制。理解了这一层，也就能看透这次合作的本质——SSF正在把学术界最苛刻的脑磁测量技术，向消费级和可穿戴医疗设备（Wearable MedTech）进行一次彻底的“技术下放”与降维打击。
不止于医疗：工业无损检测（NDT）的平滑迁移如果这项非接触式监测技术能够在后续的大规模验证中取得成功，数字药片的接收终端有望摆脱“皮肤贴片”的形态，进化为佩戴在腰间的接收器，甚至是无缝集成在智能衣物和床垫中的隐形基站。对于广大的磁传感器行业从业者而言，SSF与大塚制药的这次合作提供了一个极具启发性的技术参考。这种“体内微型信号源结合体外高灵敏度TMR阵列”的架构，有着跨领域的迁移潜力。例如，在植入式医疗器械（如心脏起搏器、脑深部刺激器）的数据通信中，低频磁场方案相比射频技术功耗更低，且不易被体液屏蔽。在微创手术领域，通过在导管尖端集成微型磁体并配合体表的TMR阵列，能够以较低的成本替代复杂的光学追踪系统，实现无辐射的实时三维磁导航。
顺着这种“微小信号源 + 极高灵敏度TMR阵列”的架构往外看，它的应用版图远不止于医疗圈。一旦这套前端信号链和解算算法在人体这种复杂电解质环境下被验证，向工业场景的跨界迁移将变得极其顺理成章。试想一下新能源汽车的电机旁，或者工业高压变频器周围，那些电磁背景极其嘈杂的恶劣环境。工程师完全可以利用TMR传感器对微弱动态磁场的高灵敏度，以及对特定频段的筛选能力，去开发非接触式的微弱漏电检测设备。甚至在更精密的无损检测（NDT）环节，通过捕捉金属材料内部微小涡流所激发的二次磁场，TMR阵列能够对材料深层的微裂纹进行动态的磁纹理识别。这种跨界的高频高灵敏度应用，才是TMR技术在未来极具爆发力的隐形市场。
但需要注意的是，尽管技术的底层逻辑自洽，但基于现有的试验设计参数，这项技术距离真正的产品化落地依然面临诸多工程挑战。在现实场景中，体表外1厘米的检测距离容错率极低，患者日常走动造成的衣物位移极易导致微弱的信号被环境地磁的波动所淹没。同时，如何利用后端的滤波算法彻底剥离无处不在的50/60 Hz市电工频干扰，依然是横亘在硬件工程师面前的核心难题。该技术最终能否实现商业化跨越，还有待本次初步试验数据的进一步验证。我们将持续为您关注最新动态。（完）
