当全球科技产业在“去全球化”的迷雾中寻找方向，当制裁与壁垒成为常态，中国半导体产业交出了一份怎样的答卷？德勤中国最新《中国半导体行业发展报告》将推出系列文章，系统梳理中国半导体产业在新阶段所呈现的核心发展特征。本章从半导体价值链视角出发，解读中国半导体产业在芯片设计、封装测试、半导体设备及材料，以及晶圆制造等关键环节的发展现状与趋势。
从“卡脖子”焦虑到“全链条”突围
过去几年，关于半导体的讨论往往被“卡脖子”的焦虑所笼罩。光刻机、制程代差、供应链断裂成了高频词。我们的审视视角正在发生深刻转变——我们不再仅仅关注某一个点的突破，而是关注整个生态的抗脆弱能力。
德勤最新研究显示，中国半导体正在经历由“点状突破”向“全链条演进”的阶段。芯片设计重回高速增长、高端材料挺进深水区、先进封装成为性能倍增器、国产设备迎难爬坡、晶圆制造差异化突围。这不仅是一场技术的长征，更是一场产业生态的全面跃升。
芯片设计：破万亿倒计时，“小而散”走向“强而优”

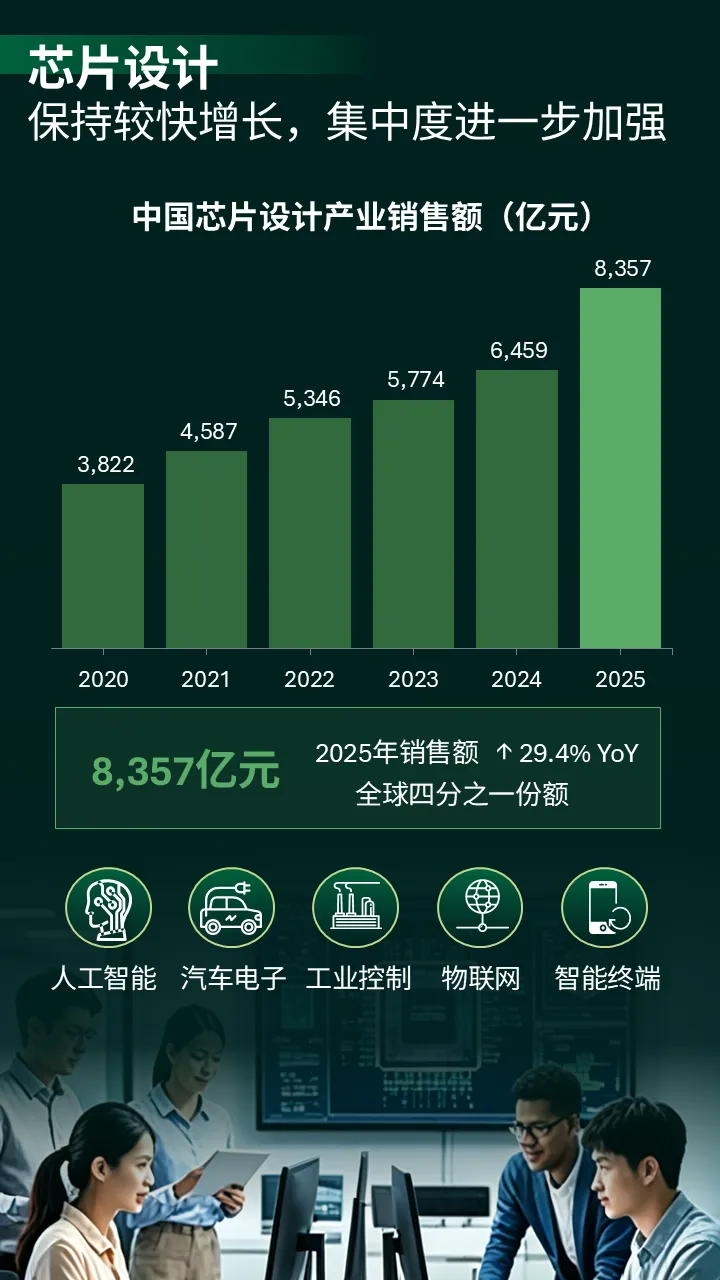

在芯片设计这一科技创新的最前线，数据最为直观。2025年中国芯片设计产业销售额达到8357亿元，同比飙升29.4%。 在全球约4300亿美元的设计市场中，中国已强势斩获超四分之一的份额。
当前，“小而散”的行业格局正在向平台型领军企业集中，销售额过亿的企业已突破800家。更深层的跨越发生在“底层地基”——EDA国产化从过去的“政策推动”真正进入了“应用渗透”，头部企业在成熟制程环节筑起了坚实的防线。工具、工艺、IP的适配体系日趋完善，自主可控不再是一句口号，而是生产线上的日常。
先进封装：弯道超车的“异构魔法”
当制程受到外部物理和政治条件的双重限制时，中国半导体是如何破局的？先进封装，成为了最硬核的“东方智慧”。

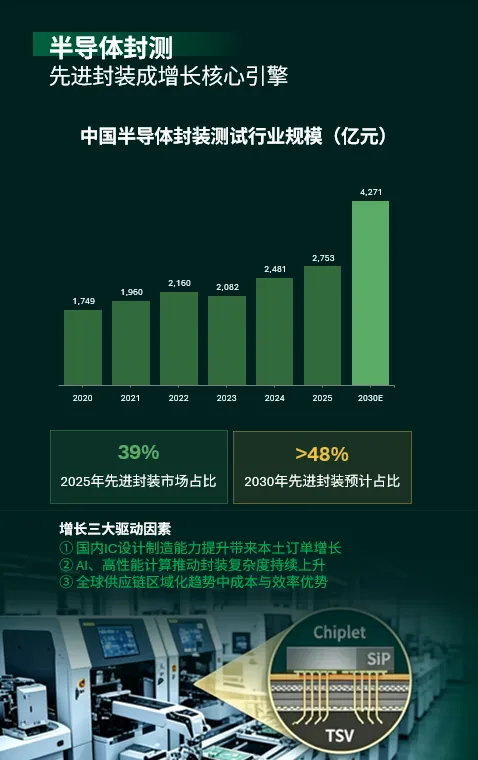

广为热议的“Chiplet（芯粒）”、“SiP（系统级封装）”、“TSV”等前沿技术，在报告中被赋予了核心位置。预计到2030 年，中国封测市场规模将突破 4200亿元，而先进封装的占比将从2025年的 39%跨越式提升至 48%以上。
这不仅仅是封装技术的升级，更是“以系统性能优化，部分弥补制程代差”的战略突围。通过异构集成，将不同制程、不同功能的芯片完美熔炼于一体，中国企业正在系统层面实现性能的弯道超车。
筑牢底座：全球最大设备市场与材料的“深水区攻坚”
“买不来”的倒逼，成就了“造得出”的奇迹。2025年中国半导体设备市场规模攀升至559亿美元，连续六年稳居全球最大单一市场。
这种庞大的本土需求，化作了国产设备极强的拉动效应。2025年，国产设备化率达到35%，刻蚀、沉积、清洗等设备在各大晶圆厂的认可度稳步提高。而在半导体材料领域，国产替代也早已告别了低端试水，正式向EUV光刻胶、抛光液等高壁垒的“无人区”发起总攻。

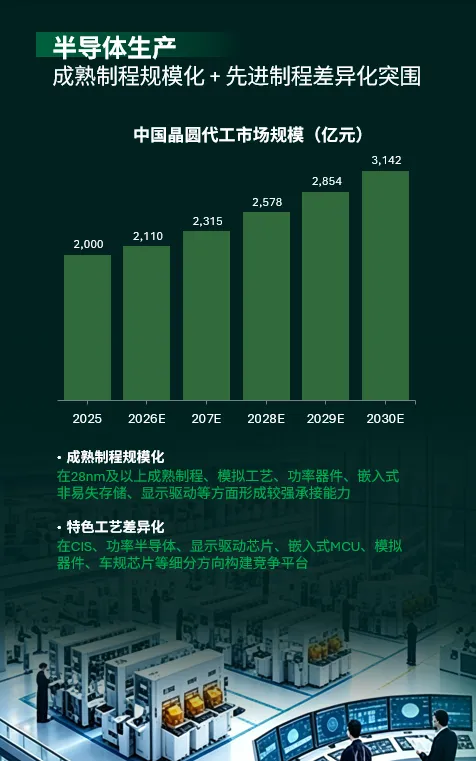

晶圆制造端同样步伐坚定。2025年国内晶圆生产规模突破两千亿大关。“成熟制程做规模，先进制程求突围”，在28nm及以上成熟制程、功率器件、显示驱动等领域，中国制造已经形成了无可替代的强承接能力。
中国半导体的“新常态”
回望过去，中国半导体产业曾被戏称为“缺芯少魂”；直面当下，外部的围追堵截未能阻挡其前行的步伐。《中国半导体行业发展报告》所展示的，不是一时的爆发，而是一个庞大产业在风雨中磨砺出的惊人韧性。从设计到材料，从封测到设备，一个全链条协同演进、内生动力强劲的半导体新生态正在这片土地上成型。
逆风执炬，中国半导体正以一种更加自信、沉稳的姿态，完成属于它的产业升级与跨越。
《中国半导体行业发展报告》后续章节将继续解读产业资本、AI技术驱动、供应链韧性、政策演变等维度。欲了解完整版，请关注我们后续章节的发布，或联系我们：
