线束预装配工艺文件中的基本知识

线束预装配工艺文件中的基本知识:

(1)预装配工艺的设计过程中,应考虑抽盘后的电线是否顺畅，是否会造成电线与电线或者电线与护套等部件绞在一影响总装配操作的问题。

(2)流水线的预装工艺卡的编制应按照客户的日需求量、厂区空间等资源进行综合设计设计时应做到整体的工位平衡,理想状态为单件流之间的半成品为零库存。

(3)预裝图的绘制应按照工艺绘图标准要求执行。

(4)}预装工艺设计的过程中必须考虑防错设计,同色线的电线应避免在一个工位出现,尤其避免由同一个人完成操作。

(5)护套等零部件安装时的特殊要求应以提示的形式体现在预装图中。

6)对于一些结构复杂的护套等零部件,工艺文件中应注明此零部件的操作方式和注意事项。

(7)}预装的目的就是尽可能多地将电线和护套等零部件组合在一起,方便总装作业。

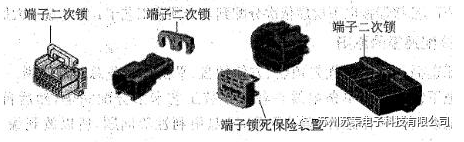

(8)带有端子二次自锁或锁死保险装置的护套如图:5-19所示。线束加工时应将护套内所有的电线全部安装完成。

图5-19带有端子二次自锁或锁死保险装置的护套

(9)当端子在护套内插入不分正反面,且插入后影响端子二次锁的安装时,工艺文件中必须进行端子压接面的标注和警示。

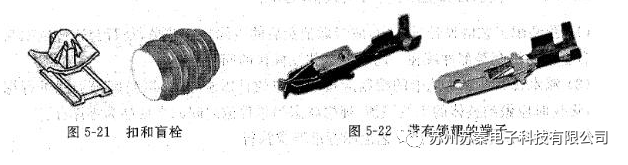

(10)预装工艺文件中,应规定将涉及的护套固定扣及盲栓安装到位。

(11)带有锁翅的端子装配时，工艺文件中应要求此类端子先装入护套两端都有此类端子时应考虑装配时端子刮伤线皮或端子锁翅被刮伤等问题。

(12)预装工艺设计时,防止出现漏预装电线,或者同一电线在不同工位上重复出现的问题。
