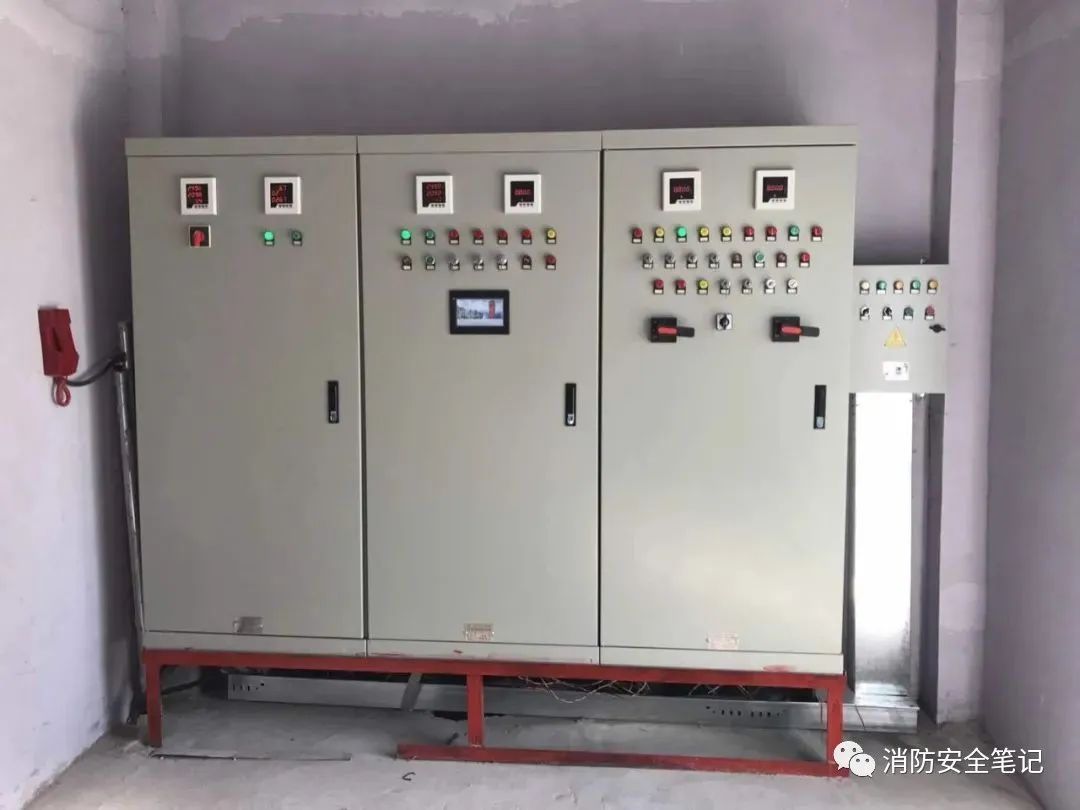

根据系统操作控制和维护管理的需要，消防水泵电气控制柜主要具备启停泵、主备泵切换、手自动转换、双电源切换、巡检、保护、反馈机械应急启动等功能。
控制柜设置有手动启停每台消防水泵的按钮，并设有远程控制消防水泵启动的输入端子。消防水泵启动运行和停止应正常，指示灯、仪表显示应正常。当主泵发生故障时，备用泵自动延时投入。水泵启动时间不应大于2min。在自动状态下，可自动或远程手动启动水泵，多线控制盘远程停止水泵。在手动状态下，可通过控制柜启停按钮启动、停止水泵。
控制柜应具备双电源自动切换功能。消防水泵使用的电源应采用消防电源，双电源切换装置可设置在消防泵组电气控制柜附近，也可以设置在消防泵组电气控制柜内。

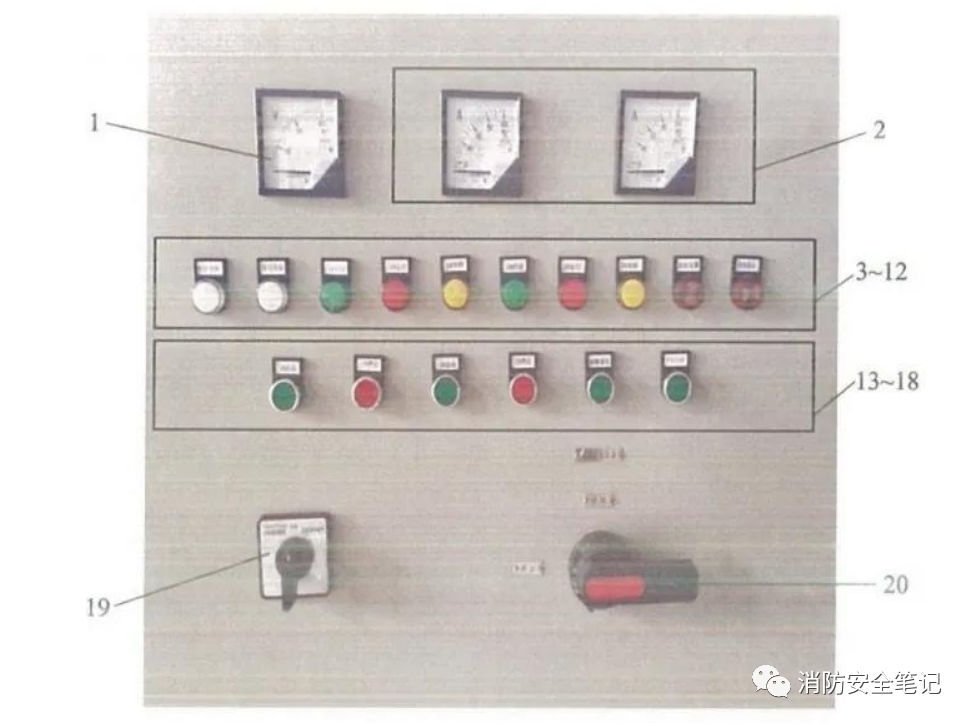

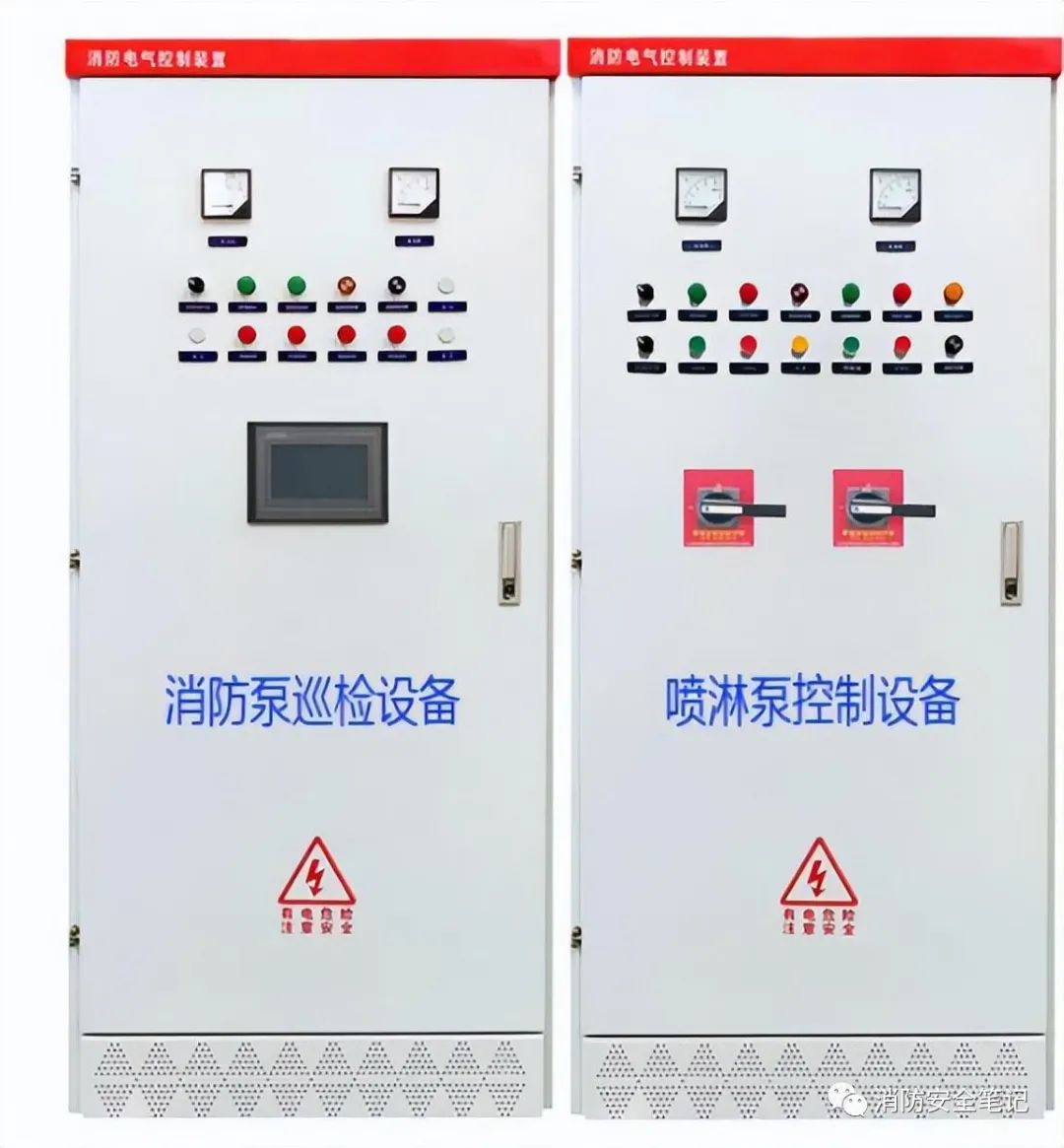

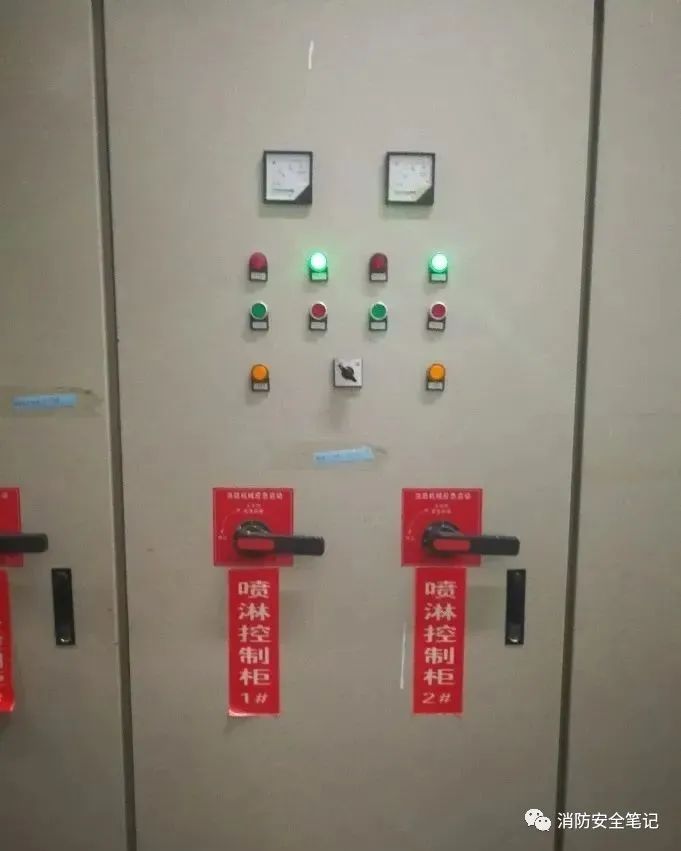

具备定期自动巡检和人工手动巡检等功能。大功率消防水泵可以采用变频运行等方式缓减水泵启动时对电网及管网的冲击。控制柜应具有过载保护、短路保护、过压保护、缺相保护、欠压保护、过热保护功能。出现以上状况时，消防泵组电气控制柜故障灯常亮，并发出故障信号。控制柜应具有将泵启、泵停、泵故障、手/自动状态等信号反馈至消防控制室报警主机的功能。控制柜应具有机械应急启动功能。在控制柜内的控制线路发生故障时可由具有管理权限的人员在紧急时启动消防水泵。以某型消防泵组电气控制柜为例，其面板组成如下图所示：
消防泵组控制柜面板部件功能
图注标号 | 名称 | 说明 |
1 | 电压表 | 指示控制柜受电电压,通常为AC380V |
2 | 电动机电流表 | 分别指示1#、2#泵运行的电流值 |
3 | 常用电源指示灯（主电指示灯） | 常用电源指示灯亮时，表示当前控制柜受电来自常用电源，或称之为主电源，通常为市电电源(白色指示灯)。 |
4 | 备用电源指示灯 | 备用电源指示灯亮时，表示当前控制柜受电来自备用电源(如第二路市电、EPS、柴油发电机组等)(白色指示灯) |
5-7 | 水泵状态指示灯 | 绿色-1#启动，启动时亮 红色-1#运行，正常运行时亮 黄色-1#故障，水泵故障时亮 |
8-10 | 水泵状态指示灯 | 绿色-2#启动，启动时亮 红色-2#运行，正常运行时亮 黄色-2#故障，水泵故障时亮 |
11 | 故障状态指示灯 | 带有声报警功能的红色指示灯。该指示灯亮时代表控制柜目前有故障，具体故障需要进行下一步分析，如主电缺失等。 |
12 | 巡检指示灯 | 带有声报警功能的红色指示灯。该指示灯亮时代表控制柜目前正在进行巡检。 |
13 | 1#水泵启动按钮 | 在“手动”状态下，按下该绿色按钮，可以手动启动1#水泵。该按钮可以用于手动测试水泵，也可以在紧急状态下启动1#水泵。 |
14 | 1#水泵停止按钮 | 在“手动”状态下，按下该红色按钮，可以手动停止1#水泵。该按钮可以用于停止该泵(测试、巡检或火灾等工况下运行结束后)。 |
15 | 2#水泵启动按钮 | 在“手动”状态下，按下该绿色按钮，可以手动启动2#水泵。该按钮可以用于手动测试水泵，也可以在紧急状态下启动2#水泵。 |
16 | 2#水泵停止按钮 | 在“手动”状态下，按下该红色按钮，可以手动停止2#水泵。该按钮可以用于停止该泵(测试、巡检或火灾等工况下运行结束后)。 |
17 | 故障复位按钮 | 控制柜故障排除后，按下该绿色按钮，可复位消除故障信号。 |
18 | 手动巡检按钮 | 用于人工巡检，按下该绿色按钮后由控制柜按照预先设定逻辑进行巡检。不设该按钮的控制柜，可在“手动”状态下，通过消防水泵启/停按钮对消防水泵逐台进行巡检，该种巡检方式应工频满负荷运行并出流。 |
19 | 手/自动及主/备泵转换开关 | 用于实施手/自动工作状态的切换和主/备泵之间的切换。该旋转开关有三个挡位，左挡位为“1#自动2#备用”，中间挡位为“手动”，右挡位为“2#自动1#备用”。 图中展示的是两个水泵(1主1备)的情况，如果是2主一备的，该旋转开关就会有四个挡位。 |
20 | 机械应急启动开关 | 用于在消防泵组控制柜控制线路发生故障时直接启动消防水泵。该开关有两个状态：OFF(停止，即为不使用)，ON(启动，开启水泵)。 |
注:根据生产厂家的不同，消防泵组电气控制柜所具备的功能、按钮/开关数量等或存在一定的差异，具体请参阅相关产品资料。
消防泵组电气控制柜的操作控制与工作状态
操作 控制 | 工作 状态 | 接收信号来源、作用 |
远程手动控制 | 自动状态 | 通过消防控制室多线控制盘可远程手动启/停消防水泵。 |
自动启泵控制 | 通过消防控制室总线联动、高位消防水箱出水管流量开关、报警阀组压力开关和消防水泵出水干管压力开关,可自动启动消防水泵。 |
主/备泵切换控制 | 操作人员通过旋转主/备泵转换开关，可设定火灾时需要立即启动的消防水泵(主泵)以及当主泵发生故障时需要自动接替启动的消防水泵(备泵)。消防水泵应互为备泵。 |
自动巡检控制 | 由控制柜按照预先设定逻辑,定期自动控制消防水泵变频运行，并发出各类巡检信号。巡检周期不宜大于7d，每台消防水泵低速转动的时间不应少于2min。 |
机械应急启泵控制 | 自动或手动状态 | 火灾紧急情况下，当消防泵组控制柜的控制线路出现故障不能自动启动消防水泵时，操作人员通过机械应急启动开关直接启动消防水泵。日常维护时应进行机械应急启动消防水泵的功能测试。 |
人工/手动巡检控制 | 操作人员通过按下控制柜面板上人工/手动巡检按钮，由控制柜按照预先设定逻辑,控制消防水泵逐台进行变频运行，并发出各类巡检信号 |
现场手动控制 | 手动状态 | 操作人员通过按下控制柜面板上启动按钮直接启动对应编号的消防水泵，通过按下停止按停止消防水泵运转。日常维护需要手动启动消防水泵进行压力和流量测试时，使用手动控制方式。 |

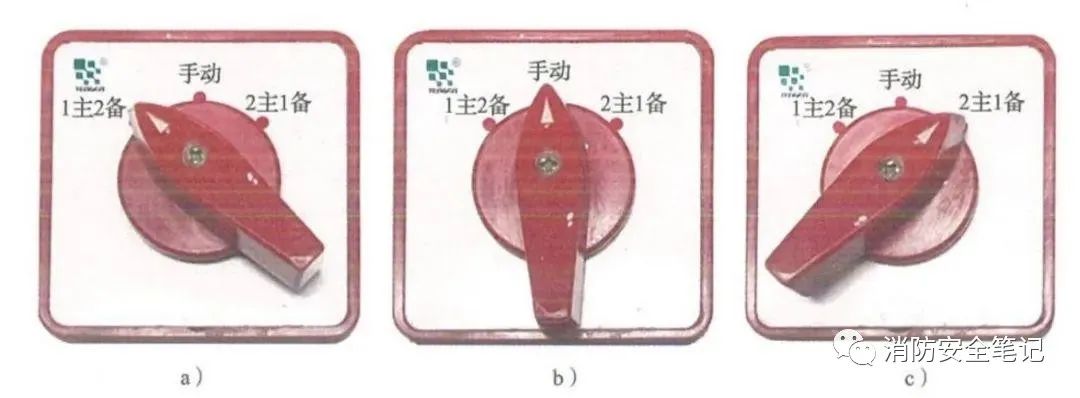

步骤2：操作控制柜面板实施手/自动切换和主/备泵切换。如下图所示：

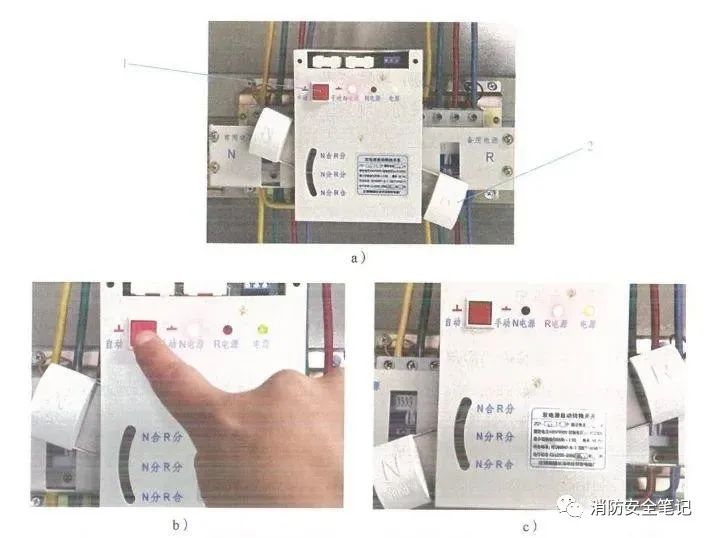

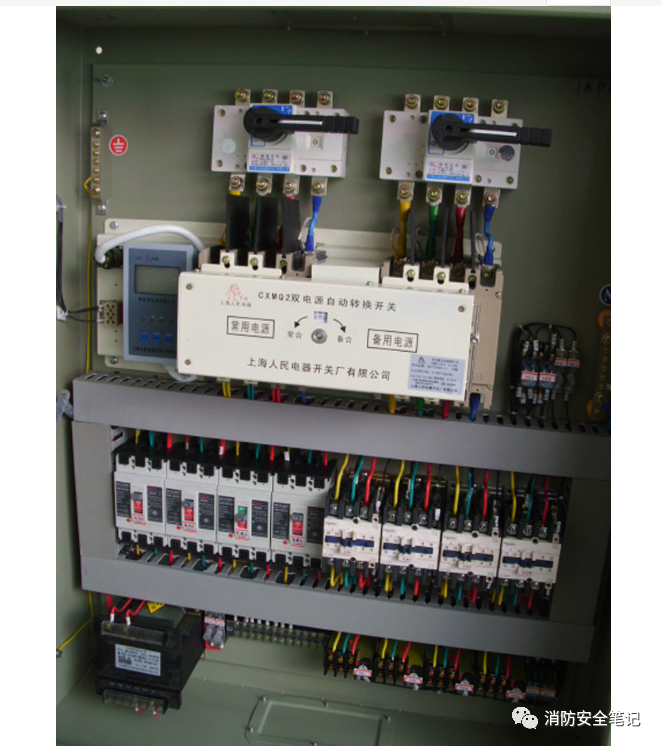

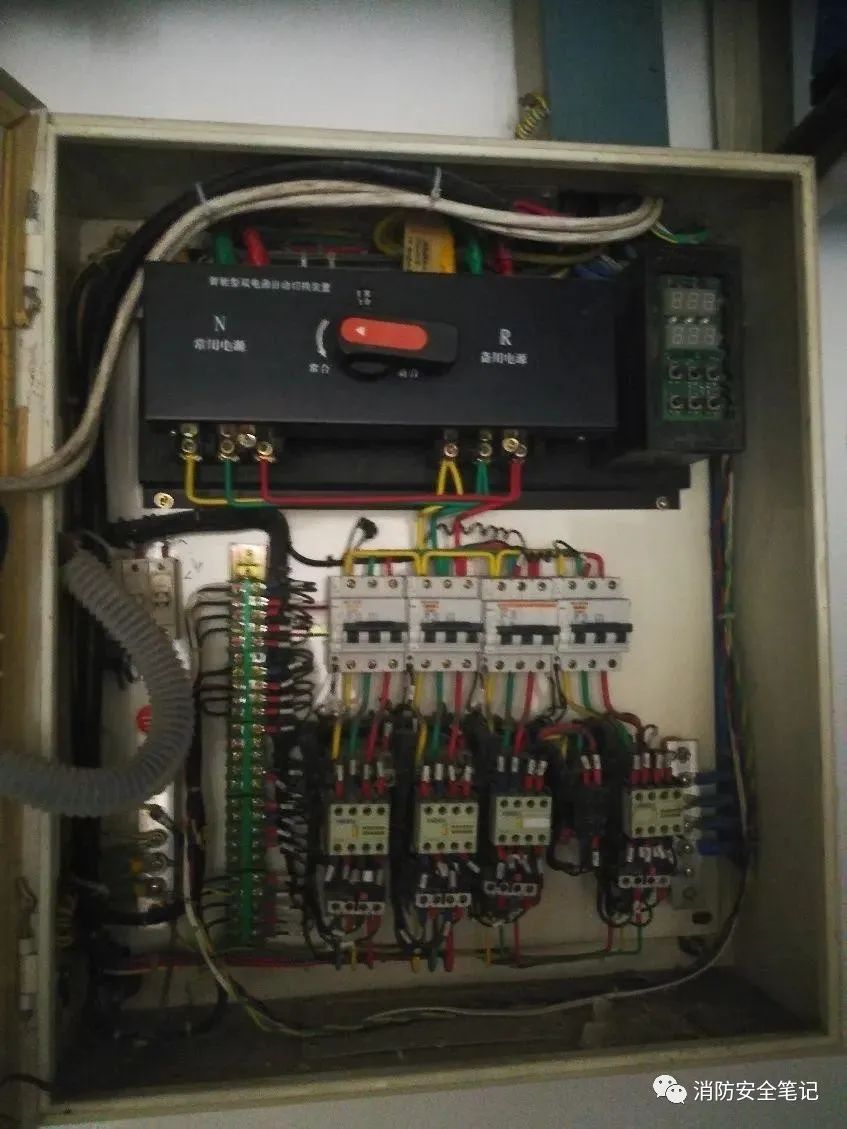

转换开关处于中间挡位时，代表手动运行状态,消防水泵启/停通过控制柜面板启动按钮进行操作,自动控制失效。转换开关旋至左挡位时，代表1#泵为主泵、2#泵为备用泵，简称为1主2备；转换开关旋至右挡位时，代表2#泵为主泵、1#泵为备用泵，简称为2主1备。无论转换开关处于左挡位还是右挡位，均代表自动运行状态。此时，系统能够实现主泵自动启动的功能，控制柜面板手动控制失效。运行过程中，当主泵发生故障时，备用泵能够自动投入运行。步骤3：实施主/备电切換操作。以某型双电源转换开关(如下图)为例，其主/备电切换操作如下:
1.检查确认当前为常用电源供电状态(N合R分)，N电源(常用电源)指示灯点亮。3.旋转手柄2至备用电源供电状态(N分R合)，观察N电源指示灯熄灭，R电源(备用电源)指示灯点亮。4.旋转手柄2至常用电源供电状态，将运行模式开关切换为自动模式。注：对于自投自复型转换开关，可在手动切换至备用电源供电后,直接将运行模式开关切换回自动模式，转换开关能自动恢复为常用电源供电。步骤4：分别模拟主电和主泵故障，测试备电和备泵自动投入运行情况。1.检查确认双电源转換开关处于自动运行模式，切断主电源，观察备用电源自投后恢复主电源供电。2.确认控制柜处于自动运行模式，对自动喷淋系统，采用末端试水装置处放水等方式使压力开关动作。主泵启动并运转平稳后模拟主泵故障(切断主泵开关或模拟主泵热继电器动作，热继电器见下图，观察备用泵应能自动投入运转，手动停泵后使系统恢复正常运行状态。
2.按下任一消防水泵启动按钮,观察仪表、指示灯、电动机运转等情况。3.按下对应的消防水泵停止按钮,观察仪表、指示灯、电动机运转等情况。1.消防水泵启动后，要密切注意控制柜、消防水泵、管网等设备运行情况，观察控制柜面板指示信息、电动机运转情况、消防水泵进出水管路压力是否正常，电动机和管网是否有异常振动或声响等。如遇异常情况，应紧急停车，并在运行记录表上记下运行情况,需要维修的应尽快报修。
2.长时间启泵操作时，应打开试水管路阀门或开启用水设备，形成泄水通道。3.爱护设施设备，操作时应力度恰当、动作准确、挡位转换清晰柔和，杜绝长按不放、野蛮换挡等操作。涉电作业要注意安全，严守操作规程。
4， 消火栓泵控制柜的“手动按钮”启动． （如果没有报警系统，则只有１，４两种． 有报警系统，消火栓箱内的按钮接６根线，无报警系统，接４根线）。一、“消火栓按钮”启动：消火栓按钮4根线到消火栓，2根启泵，2根返回信号至按钮；三、联动控制：消防报警信号在主机确认后，主机输出信号到消火栓泵对应模块（自动，不需要人去操作），然后启动消防泵。在消控中心有联动控制器的情况下，三者的主次关系为：第一顺序为水泵启动控制柜，在2、3两种方式均失效的情况下可在水泵房的水泵启动控制柜手动方式下直接启泵，在打到自动方式下2、3两种启泵才有效；第二顺序为消控中心，在控制器设置为自动模式下第3种启泵方式失效时，可采用消控中心控制器上的手动启泵功能直接启泵（前提是水泵启动控制柜打到自动方式下）；在前两种方式均打到自动方式下，消火栓按钮经消控中心控制器延时确认后可直接启泵。二、水泵控启动制柜设置的手动、自动转换开关在联动控制上有何利弊：如果设置在手动则消控中心、消火栓按钮均无法启泵，只能在控制柜处启泵，平时应设置在自动档，并设置警示标志，水泵房由专人负责。三、一般情况下消火栓按钮启动消防水泵是通过消控中心间接输出开关量触点到水泵启动控制柜，因为消火栓按钮信号应该经消控中心延时确认后启泵，这样可减少水泵误动作。注意：不要把“消火栓按钮”与“手动报警按钮”混淆。
手动报警按钮没有启动消防泵功能，就是将报警信号传输给报警主机，达到报警的目的；湿式系统的联动试验，启动1只喷头或以0.94～1.5L／s的流量从末端试水装置处放水时，水流指示器、报警阀、压力开关、水力警铃和消防水泵等应及时动作，并发出相应的信号。在高层的建筑顶层有一消防增压机房，其目的是在水泵启动时不可能瞬间使消防管内的压力达到正常的工作压力(由于管道密封不严泄漏等原因)所以利用增压泵管道压力表来检测管道的正常压力和进行水压的补充(这是利用生活用水)另外在建筑物的墙体外也有消防栓，它是用来利用消防车进行补水与补压的.湿式报警阀调试时，在试水装置处放水，当湿式报警阀进口水压大于O.14MPa、放水流量大于1L／s时，报警阀应及时启动；带延迟器的水力警铃应在5～90s内发出报警铃声，不带延迟器的水力警铃应在15s内发出报警铃声；压力开关应及时动作，并反馈信号。关于消防水系统水压力报警时的联动设置说明：（水系统的联动试验）启动1只喷头或以0.94～1.5L／s的流量从末端试水装置处放水时，水流指示器、报警阀、压力开关、水力警铃和消防水泵等应及时动作，并发出相应的信号。消防设备设在自动状态的意义
我们经常听说，火灾发生了，某某单位的消防控制室值班员没有把消防设备打在自动状态，结果，火烧大了，值班员给拘留或判刑了。那么，什么样的消防设备要处于自动状态，怎么算是自动状态，关于消防设备的自动状态，消防的规范是怎么规定的呢？如果有人说，火灾报警控制器（联动型）、消防联动控制器并未要求设在自动状态，您信吗？好，往下看：
1《消防控制室通用技术要求》GB25506-2010c）应确保火灾自动报警系统、灭火系统和其他联动控制设备处于正常工作状态，不得将应处于自动状态的设在手动状态；d）应确保高位消防水箱、消防水池、气压水罐等消防储水设施水量充足，确保消防泵出水管阀门、自动喷水灭火系统管道上的阀门常开；确保消防水泵、防排烟风机、防火卷帘等消防用电设备的配电柜启动开关处于自动位置(通电状态)。4.2.2 消防控制室的值班应急程序应符合下列要求：b）火灾确认后，值班人员应立即确认火灾报警联动控制开关处于自动状态，同时拨打“119”报警，报警时应说明着火单位地点、起火部位、着火物种类、火势大小、报警人姓名和联系电话。2《建筑消防设施的维护管理》GB25201-2010c）正常工作状态下，不应将自动喷水灭火系统、防烟排烟系统和联动控制的防火卷帘等防火分隔设施设置在手动控制状态。其他消防设施及相关设备如设置在手动状态时，应有在火灾情况下迅速将手动控制转换为自动控制的可靠措施。5.3 消防控制室值班人员接到报警信号后，应按下列程序进行处理：c）火灾确认后，立即将火灾报警联动控制开关转入自动状态（处于自动状态的除外），同时拨打“119”火警电话报警。3《社会单位灭火和应急疏散预案编制及实施导则》GB/T38315-20196.8.4.1 设有自动消防设施的单位，预案应要求自动消防设施设置在自动状态，保证一旦发生火灾立即动作；确有特殊原因需要设置在手动状态的，消防控制室值班人员应在火灾确认后立即将其调整到自动状态，并确认设备启动。4《城市轨道交通消防安全管理》XF/T579-20058.1.3 火灾事故中消防设施的使用操作规程应符合下列规定：d）现场核实报警部位确实起火后，应立即通知消防控制中心、消防安全管理人和环控调度，将相关联动控制装置调整到自动状态，并立即拨打报警电话，向公安消防机构报警。5《消防给水及消火栓系统技术规范》GB50974-201411.0.1 消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内，并应符合下列要求：1 消防水泵控制柜在平时应使消防水泵处于自动启泵状态；2 当自动水灭火系统为开式系统，且设置自动启动确有困难时，经论证后消防水泵可设置在手动启动状态，并应确保24h有人工值班。b）稳压泵控制柜应有双电源供电，指示灯显示应正常，并应处于自动状态。b）消防水泵控制柜应有双电源供电，应处于自动状态，指示灯显示正常。8.3.8条文说明 剧场演出时，可将雨淋自动喷水灭火系统与水幕系统的自动装置切换为人工控制状态，可以防止演出期间的误动作；非演出时间，又可将系统的电动联动装置回到自动状态。8《建筑设计防火规范》GB50016-2014（2018版）10.1.8 消防控制室、消防水泵房、防烟和排烟风机房的消防用电设备及消防电梯等的供电，应在其配电线路的最末一级配电箱处设置自动切换装置。9 《气体灭火系统设计规范》GB50370-20055.0.4：灭火设计浓度或实际使用浓度大于无毒性反应浓度（NOAEL浓度）的防护区和采用热气溶胶预制灭火系统的防护区，应设手动与自动控制的转换装置。当人员进入防护区时，应能将灭火系统转换为手动控制方式；当人员离开时，应能恢复为自动控制方式。防护区内外应设手动、自动控制状态的显示装置。1、部分关键的消防设备，其配电柜启动开关应始终处于自动状态。这些关键设备包括消防水泵、防排烟风机、防火卷帘等，配电柜设在自动状态，在接收到启动信号时（联锁启动，或远程手动、远程联动启动），能够直接启动上述设备。2、部分关键的消防设备在最末一级配电箱处设置自动切换装置。比如消防控制室、消防水泵房、防排烟风机房、消防电梯机房处，配电箱均设有自动切换装置，其开关处于自动状态。当一路供电故障时，自动切换为另一路供电。3、火灾报警控制器（联动型）、消防联动控制器设置在什么状态未作明确。这是因为火灾报警控制器（联动型）或者消防联动控制器处于手动状态，由于有人值班，可以实现在火灾确认以后迅速将手动控制转换为自动控制。目前在大多数单位，也是这么做的，这主要是单位担心消防设备误动作。4、其他情形。气体灭火控制器很多单位也设在手动状态，防止引发气体灭火剂误喷，但规范要求只有在有人的情况下才可设在手动；开式喷水灭火系统的水泵电源控制柜打在手动，防止误动作后直接喷水，此种情况下要求在消防水泵房必须有人值班；此外，在演出期间，水幕系统可设在手动，在检测、维修、保养、测试等情况下，可将原本处在自动状态的开关设于手动状态，操作完毕后立即恢复原状。相关阅读：
